二战一号坦克内部结构剖视三维设计

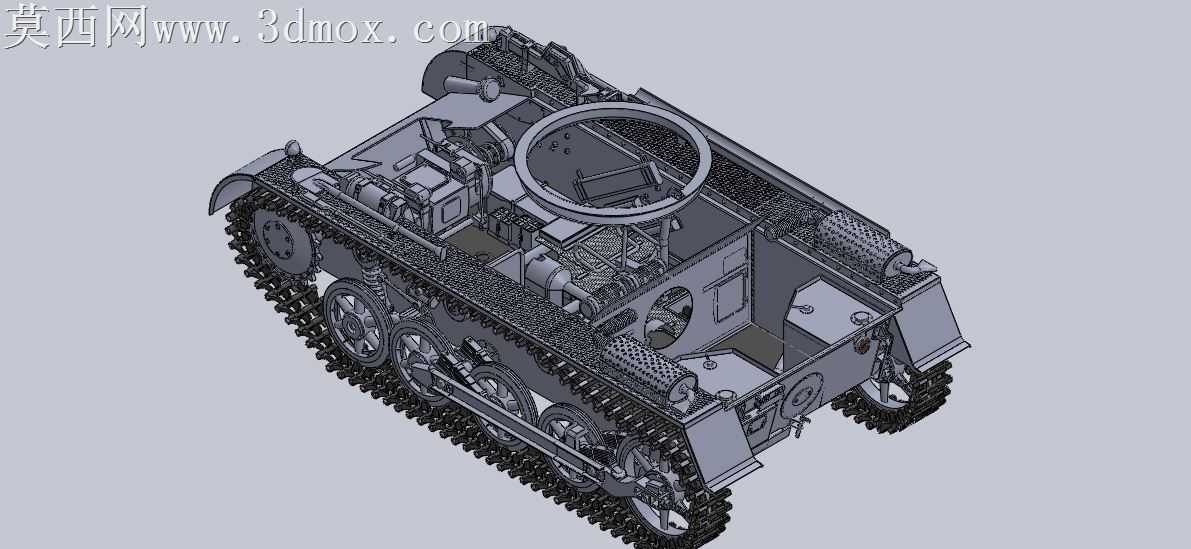

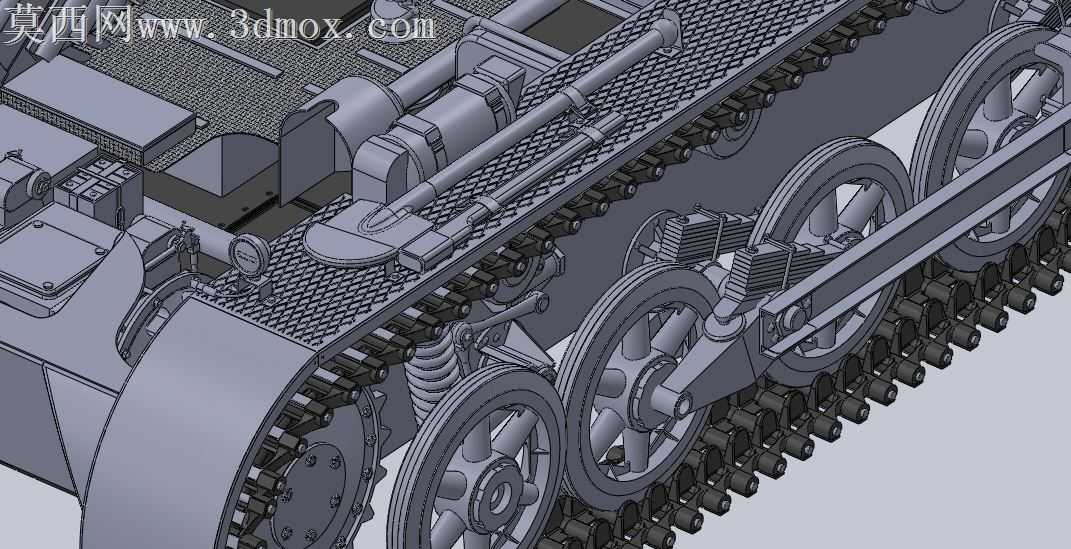

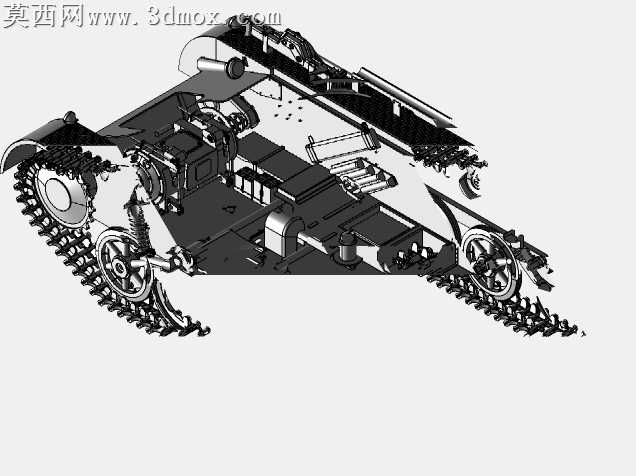

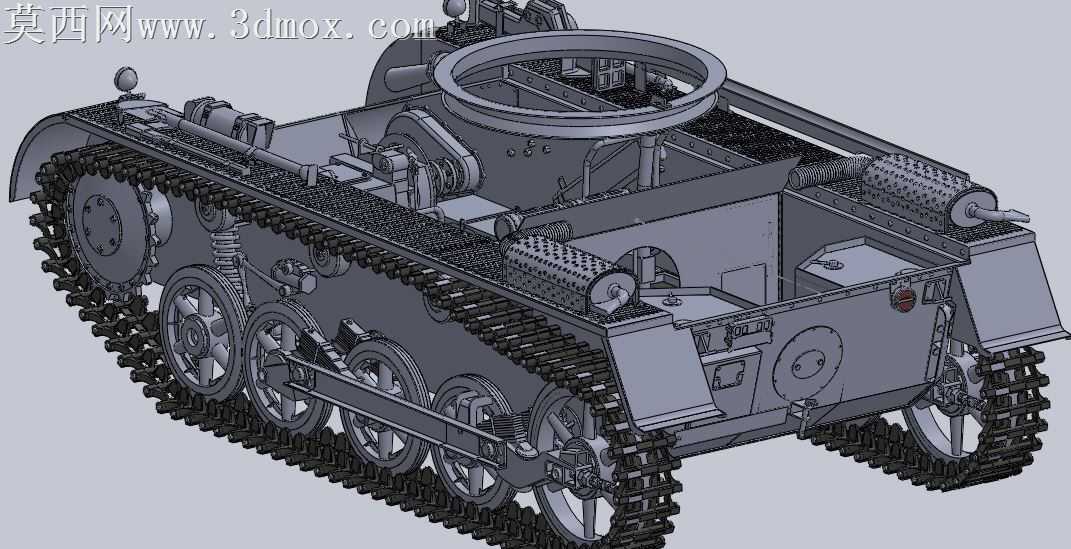

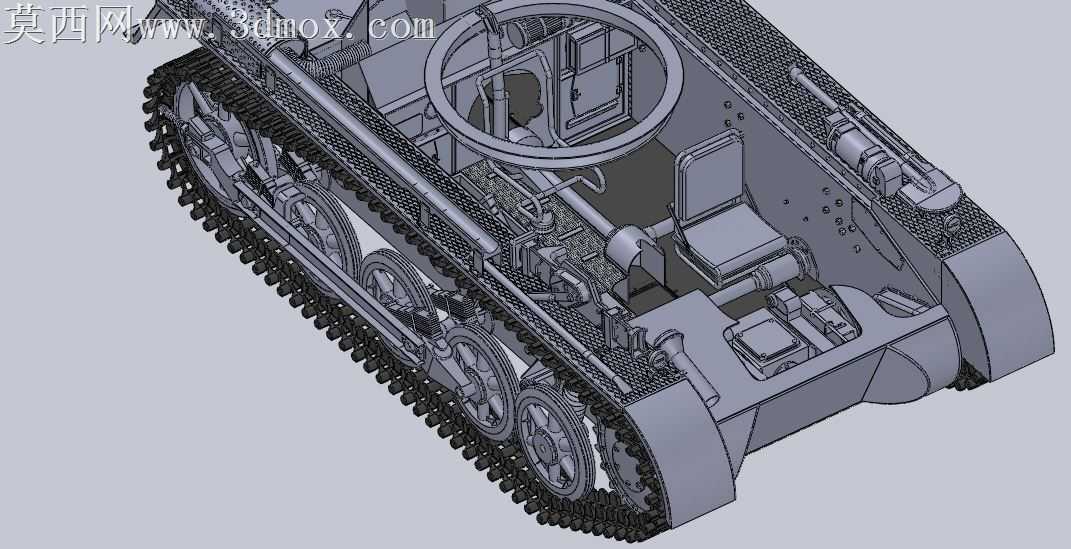

本作品为二战时期一号坦克的剖视结构三维设计，建模过程中严格参考历史留存的Sd.Kfz.101 Panzerkampfwagen I型坦克技术资料，采用自顶向下的设计思路完成全结构搭建。建模阶段首先完成整车基准坐标系搭建，按照实车1:1比例确定车体长宽高参数，再依次拆分行走系统、动力舱、传动机构、车体装甲、乘员舱等独立模块逐一构建。行走系统部分完整还原了主动轮、诱导轮、负重轮、托带轮以及履带板的每一处细节，履带板逐节完成装配约束，可清晰展示履带啮合传动的运动逻辑，悬挂部分的扭杆结构、减震组件也做了精细化建模，还原实车的悬挂布局特征。动力舱部分完整呈现了发动机本体、散热组件、燃油管路、蓄电池组、传动分动结构的排布，所有零部件按照实车舱内布局完成定位，剖视视角下可清晰观察舱内各部件的装配关系与空间占比。车体装甲部分区分了不同厚度的装甲板结构，还原了早期坦克铆接装甲的连接特征，驾驶舱内的操纵杆、仪表基座、座椅支架等细节也做了对应还原，没有遗漏核心结构特征。材质设置上，金属部件区分了铸造装甲钢、锻造传动件、橡胶履带块、橡胶轮胎、管线橡胶等不同材质的粗糙度与反光属性，渲染采用爆炸剖视视角，将上层车体结构做半透明分离处理，既保留整车外形辨识度，又能完整展示内部所有结构的排布逻辑，整体建模布线规整，所有零部件均保留可编辑参数，可用于结构演示、军事科普、二次改装设计等场景，完整还原了这款二战早期轻型坦克的结构特征与设计特点。
