自行车传动用梅花内六角链环螺栓

　　这类链环螺栓主要应用在自行车传动系统的链轮装配环节，是连接链环与链轮安装座、实现传动扭矩稳定传递的核心紧固件，日常也会在部分轻型输送线的小型链轮模组、健身器材的脚踏传动结构中见到同结构紧固件的身影。它的核心功能是在高频交变载荷下保持链环的轴向定位精度，避免链轮运转过程中出现链环窜动、跳齿的问题，同时要承受链条张紧带来的剪切力与骑行过程中颠簸产生的冲击载荷，因此结构设计上做了针对性的强化。从结构设计思路来看，头部采用盘头带法兰面的结构，法兰面在安装时可以直接压合在链环的安装沉台面上，不需要额外加装平垫圈，既减少了装配工序，也能增大接触面积，降低单位面积的压应力，避免长期受力后在链环安装面压出凹痕导致预紧力衰减。

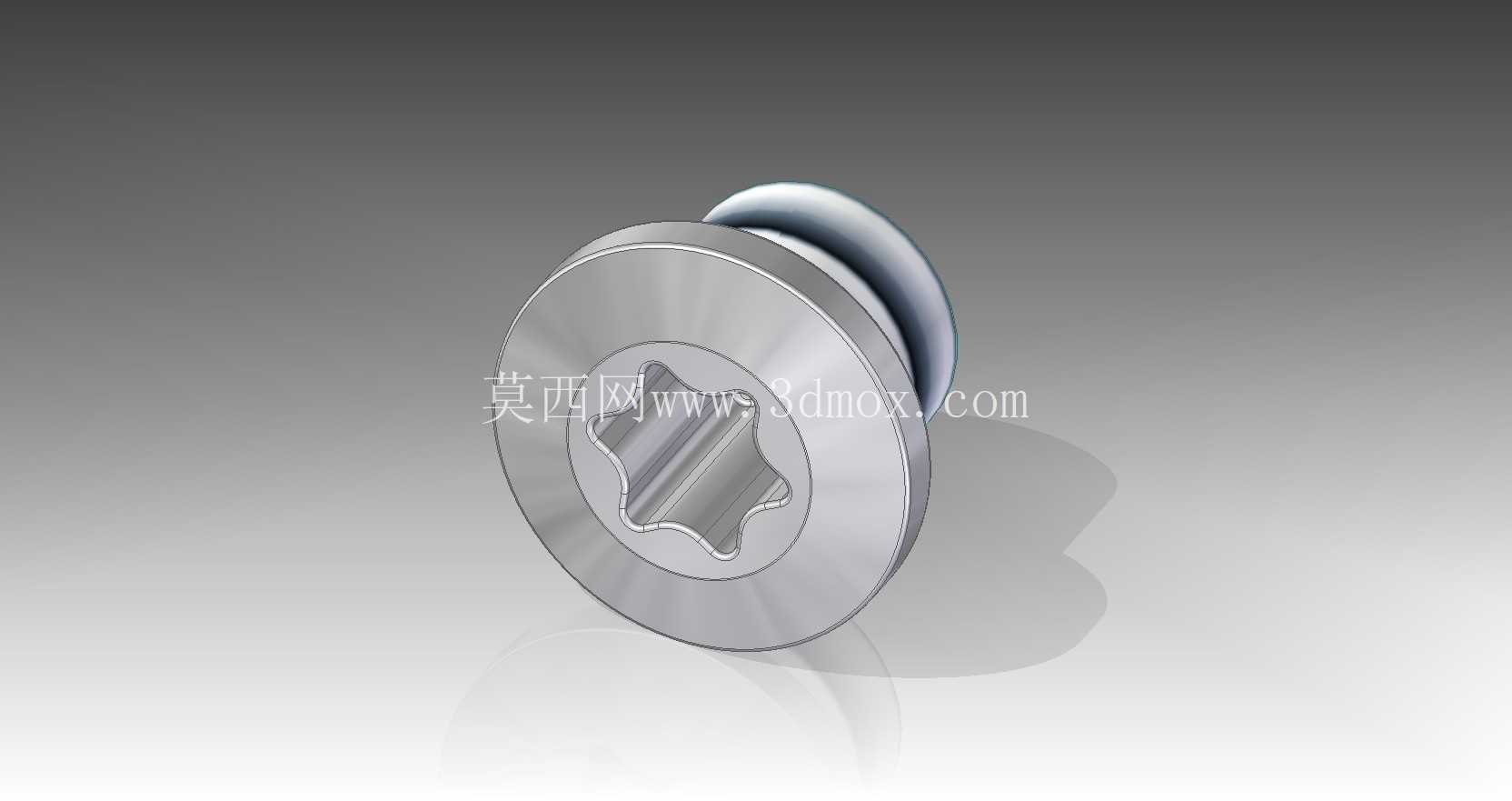

　　驱动端采用梅花槽与内六角兼容的结构，这种设计是考虑到不同装配场景的工具适配性：产线批量装配时可以用梅花批头施加更大的拧紧扭矩，且梅花槽的六瓣受力结构不容易出现滑牙问题，后期维护时如果没有专用梅花批，用常规内六角扳手也能完成拆装，兼顾了装配效率与维护便利性。螺杆部分的光杆段与螺纹段做了同轴度公差控制，光杆段与链环安装孔采用间隙配合，间隙量控制在0.02-0.05mm之间，既保证安装时可以顺利穿入，也能避免间隙过大导致链环运转时出现径向晃动。螺纹采用细牙螺纹设计，相比粗牙螺纹有更好的自锁性能，在振动工况下不容易出现松脱，螺纹收尾处做了退刀槽处理，避免螺纹末端应力集中导致的断裂问题。

　　从安装边界来看，头部法兰面的外径比链环安装沉孔的直径小0.2mm，安装后法兰面完全沉入沉孔内，不会突出链轮侧面，避免运转时与链条、拨链器等周边部件发生干涉。螺栓的总长度要匹配链环厚度与安装座的螺纹孔深度，拧紧后螺纹啮合长度要达到螺杆公称直径的1.2倍以上，保证足够的螺纹连接强度，同时螺杆末端不能超出安装座的螺纹孔背面，避免突出部分剐蹭周边的辐条或者车架部件。实际选型应用时，需要注意螺栓的抗拉强度要匹配传动系统的最大载荷，这类用于自行车传动的螺栓一般采用8.8级及以上的碳钢材质，表面做镀锌或者达克罗处理，应对户外骑行的潮湿、泥水腐蚀环境。

　　建模过程中，梅花槽的轮廓需要严格对应标准批头的尺寸参数，槽深要保证批头插入后有足够的啮合深度，避免拧紧时批头脱出滑牙；法兰面与螺杆的过渡处做了小圆角处理，降低应力集中系数，提升螺栓的疲劳强度，这一点对于承受交变载荷的传动紧固件尤为重要。很多新手建模时容易忽略法兰面的厚度设计，法兰面过薄会导致拧紧时法兰面变形，预紧力无法有效保持，过厚则会增加不必要的重量，对于追求轻量化的自行车配件来说，每一处结构的尺寸都要在强度满足要求的前提下做最优的取舍。另外，头部的顶面做了微弧处理，既避免锐边划手，也能在装配时快速引导螺栓对准安装孔，提升装配效率。在实际装配工艺中，这类螺栓一般会配合螺纹锁固胶使用，进一步提升防松性能，因此建模时螺纹的公差要预留出锁固胶的填充间隙，避免涂胶后螺栓无法拧入到位。
