Weg-324T盘式结构电动机外观三维设计

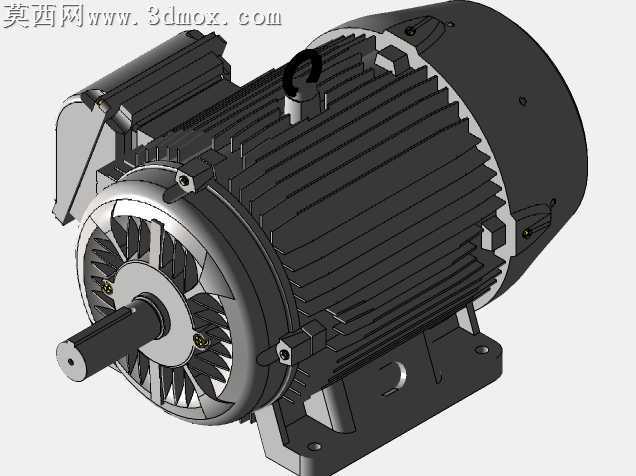

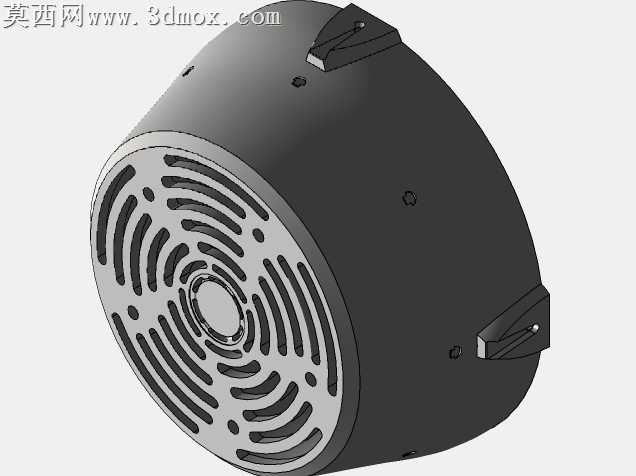

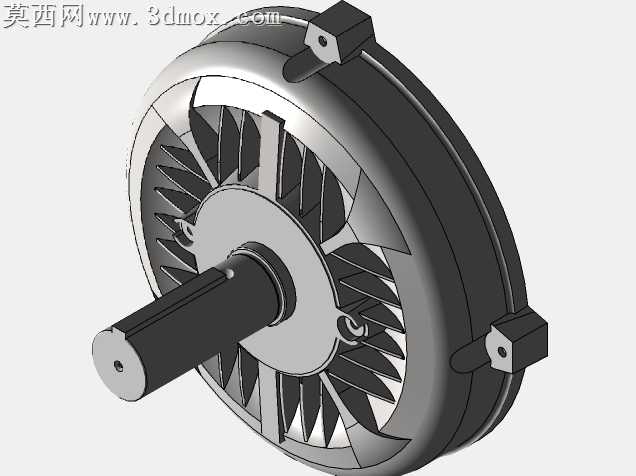

本作品为Weg-324T电动机的外观级三维建模设计，建模过程围绕电机的外部装配结构展开，优先保障核心安装维度、输出轴尺寸、外壳轮廓的尺寸准确性，满足外观展示、装配干涉校验、场景布局搭建的使用需求。建模阶段采用实体建模与曲面建模结合的方式，首先绘制电机输出轴的回转体轮廓，通过旋转特征生成轴体基础结构，对轴端的定位孔、轴肩过渡圆角、装配卡位等细节进行精细化处理，还原轴件与外部负载连接的结构特征。随后构建电机的盘式外壳结构，针对外壳的环形主体、周向分布的散热格栅、径向延伸的安装固定座分别进行特征绘制：散热格栅采用阵列特征完成均匀排布，还原风冷电机的散热结构形态，对格栅的倾斜角度、叶片厚度进行参数化调整，匹配真实电机的散热风道走向；三处安装固定座通过拉伸、打孔特征完成建模，还原固定座的安装孔位、加强筋结构，保障安装结构的形态还原度。材质与渲染阶段，针对电机不同部件的材质特性进行区分设置：输出轴采用哑光黑色金属材质，添加细微的磨砂质感与使用痕迹纹理，还原金属轴件的表面处理效果；电机端盖与外壳主体采用银灰色金属漆材质，调整金属度与粗糙度参数，还原铸铝外壳的哑光金属质感，对边缘棱线添加轻微的倒角高光效果，提升模型的真实感；散热格栅与外壳主体做同材质处理，通过光影明暗区分结构层次；安装固定座采用与轴体一致的哑光黑材质，形成视觉上的结构区分。设计过程中明确模型定位为外观参考级模型，未对电机内部的定子、转子、绕组等内部组件进行建模，所有非核心安装维度的细节做合理简化，在保障外观还原度的同时控制模型面数，提升模型在装配场景、演示动画中的运行流畅度。模型整体结构遵循真实盘式电动机的装配逻辑，各外部部件的衔接位置、比例关系完全匹配实物的外观特征，可用于机电设备装配演示、工业场景布局搭建、产品宣传素材制作等场景，模型提供多种通用格式支持，可适配多数主流三维设计软件的导入使用需求，方便使用者根据自身需求进行二次调整与场景搭建。
