Racerstar BR2205航模无刷电机三维设计

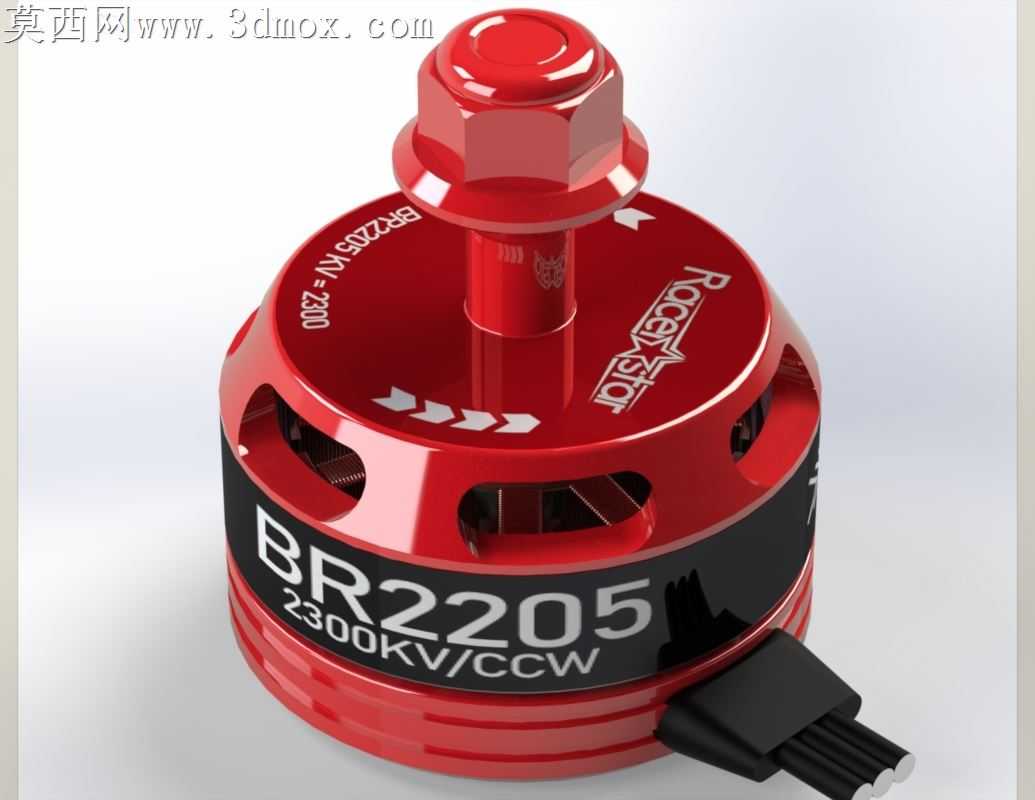

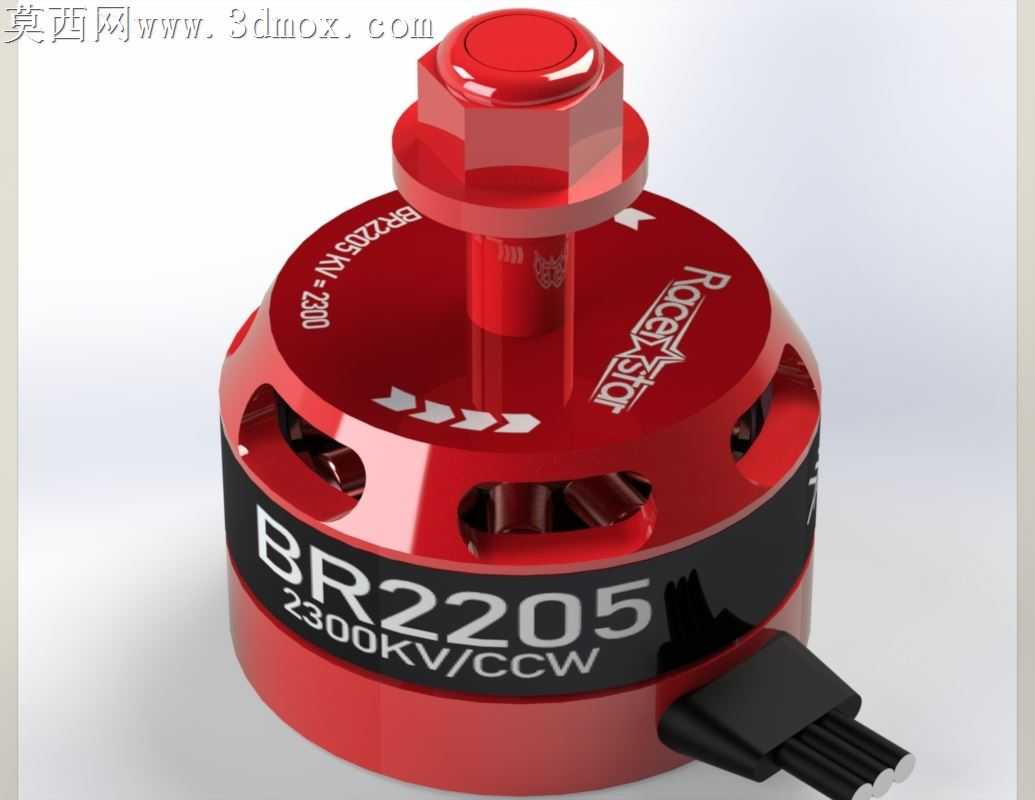

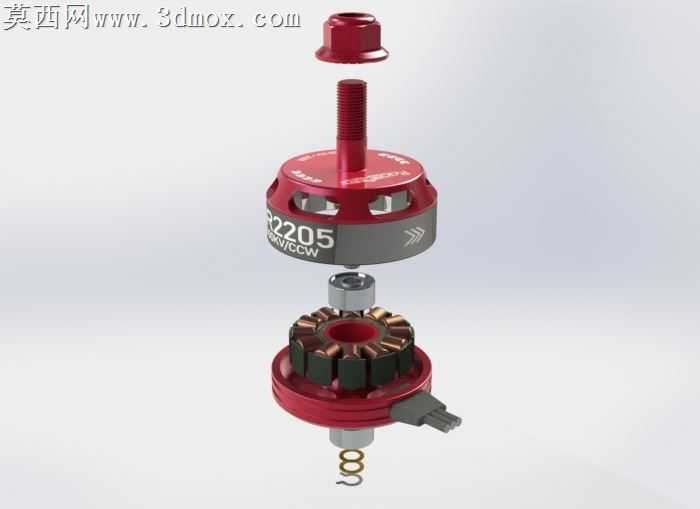

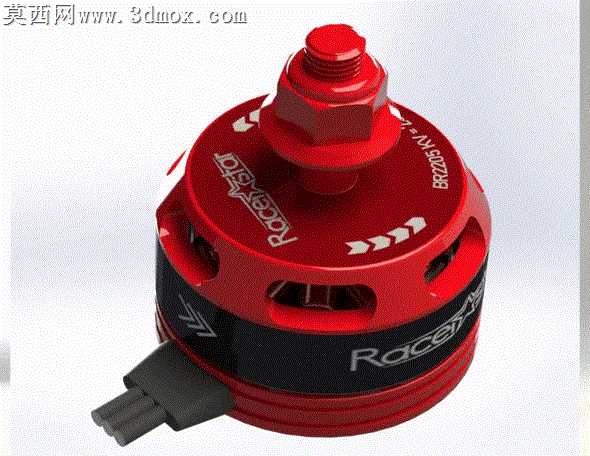

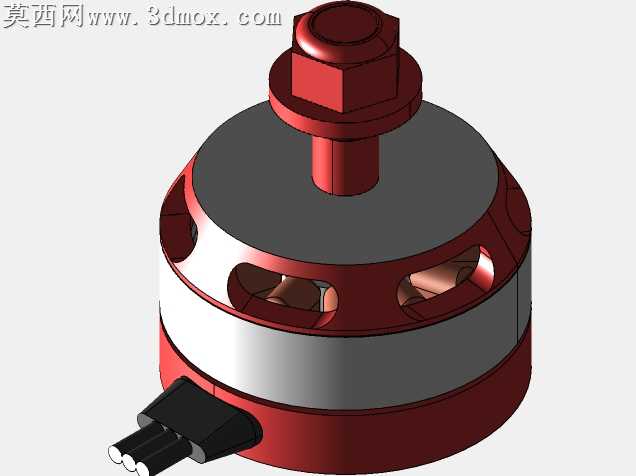

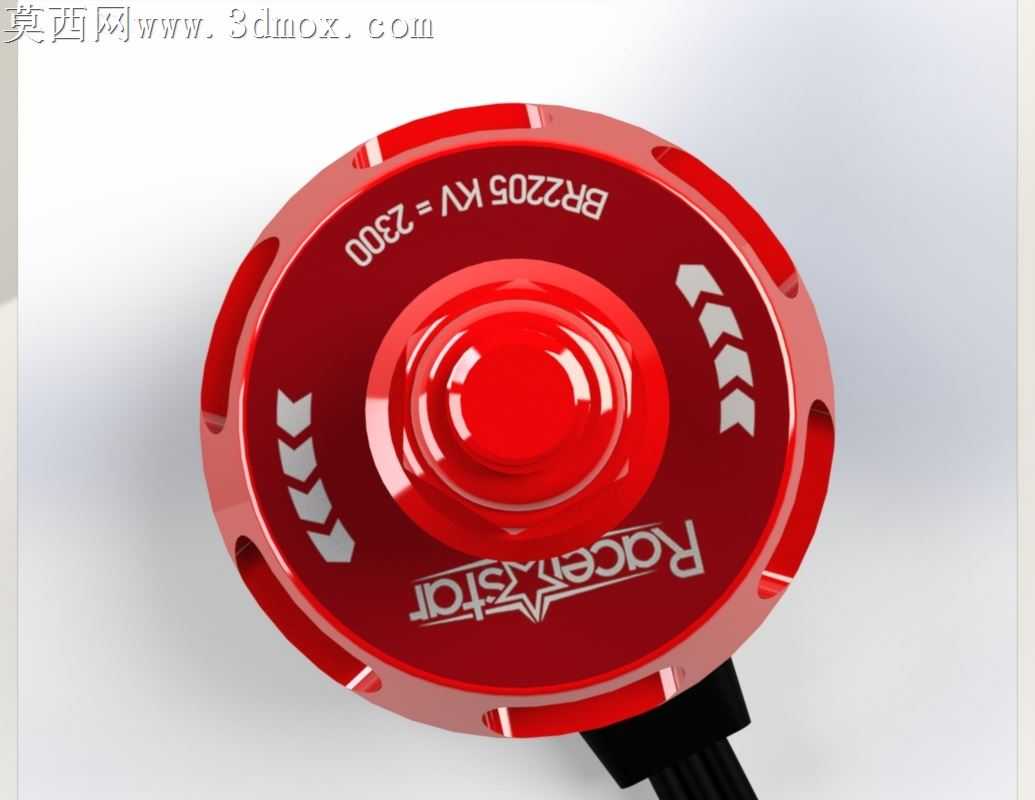

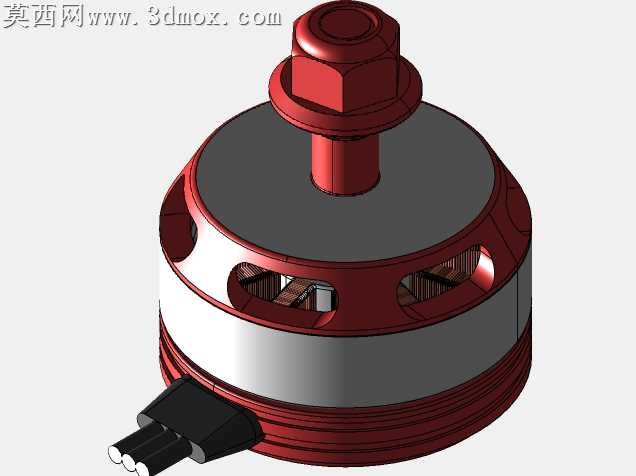

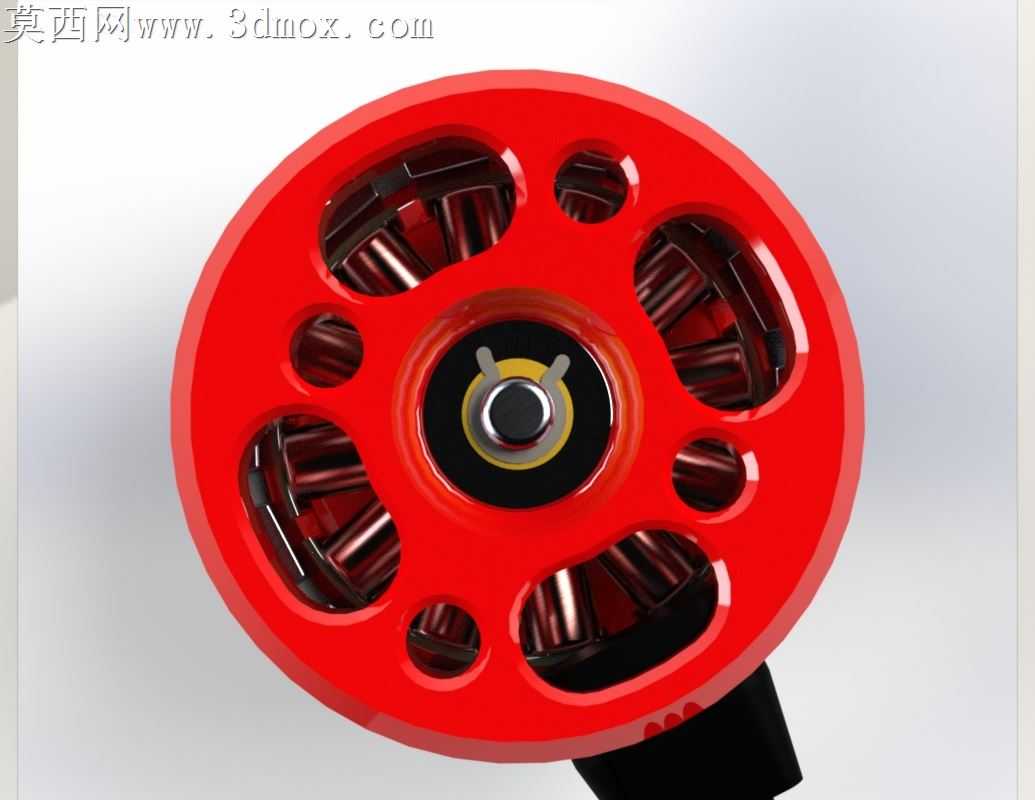

本作品为Racerstar BR2205型号航模无刷电机的三维建模设计，建模过程围绕航模动力部件的实际生产与装配逻辑展开，首先基于该型号CCW版本2300KV规格的实测尺寸完成基础轮廓搭建，严格遵循31.5mm整体高度、27.9mm主体宽度、M5输出轴径、M3安装孔位的参数标准，确保模型与实物尺寸完全匹配。建模阶段采用SolidWorks完成参数化结构设计，对电机的核心部件进行独立建模后完成装配约束：顶部输出轴段还原了M5螺纹结构与锁紧螺母的六角外形，匹配航模桨叶安装的锁紧需求；电机外转子外壳做了等比例还原，外壳表面的品牌标识、转向指示箭头采用包覆特征完成细节刻画，外壳上的散热开槽按照实物的开孔角度、尺寸做了精准复刻，还原无刷电机工作时的空气流通散热结构；中部的定子固定段还原了黑色装饰环的分层结构，环面的品牌字样做了凸起特征处理；尾部的出线端还原了三线插头的外形结构与出线角度，匹配航模电调的接线安装需求。材质与渲染阶段，针对不同部件做了材质区分：外转子外壳采用高光亮面红色烤漆材质，调整反射参数还原金属外壳的漆面光泽感；中部装饰环采用哑光黑色磨砂塑料材质，与红色外壳形成视觉层次区分；顶部锁紧螺母采用金属镀锌材质，还原金属紧固件的哑光金属质感；出线插头采用黑色硬质橡胶材质，调整粗糙度参数还原橡胶部件的哑光漫反射效果；渲染时采用工作室柔光环境，突出电机外壳的曲面弧度与细节标识，同时通过阴影效果强化部件的立体感，让整体渲染效果贴近实物的视觉观感。结构设计上还原了该型号电机的轻量化设计特征，整体模型对应实物28克的轻量化属性，适配250、260、280规格多旋翼机架的安装需求，模型同时提供STEP、IGES通用格式，可兼容多数三维软件打开使用，能够用于航模机架装配模拟、动力系统布局验证、产品展示渲染等场景，完整还原了该款航模无刷电机的外观结构与装配关系，建模过程中对安装孔位、轴径、外形尺寸的精准把控，也保证了模型可直接用于后续的结构验证与3D打印样件制作参考。
