建筑入口弧形钢结构玻璃拱棚设计

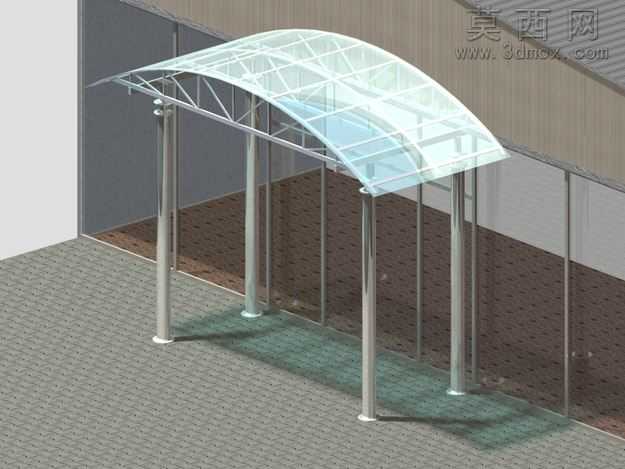

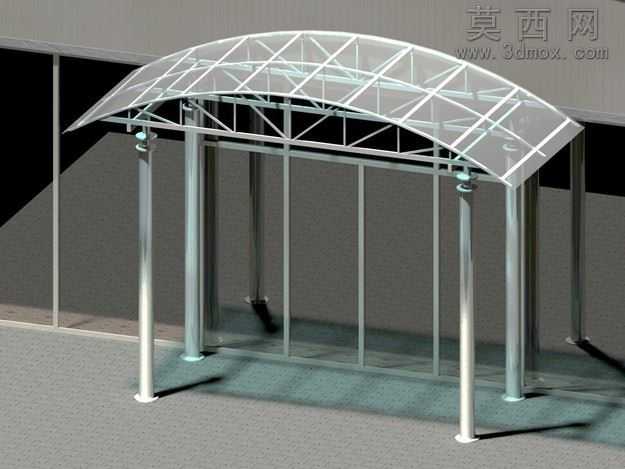

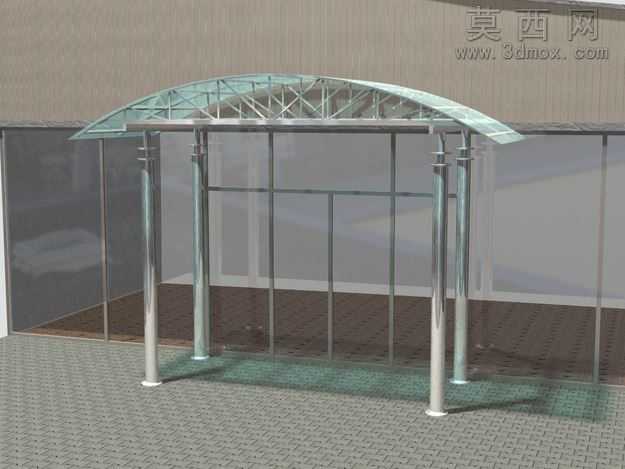

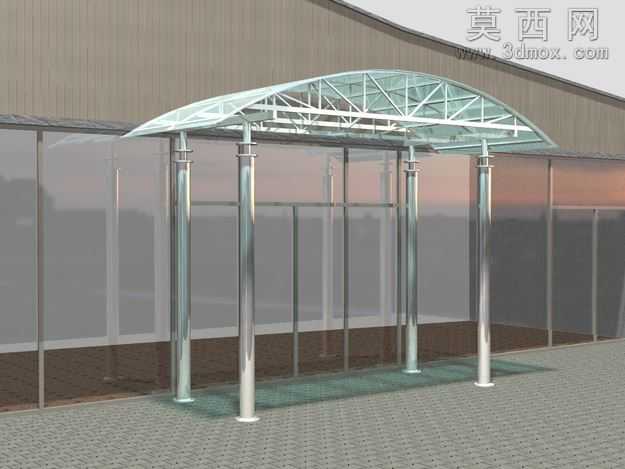

本作品为建筑入口处的弧形拱棚三维建模设计，采用SolidWorks软件完成全参数化建模与效果渲染，完整还原了拱棚的结构细节与材质表现。建模过程中首先依据建筑入口的常规通行尺度确定整体尺寸，拱棚横向跨度匹配常规建筑入口的面宽，纵向挑出长度满足入口遮雨遮阳的功能需求，整体弧形顶面采用平缓的圆弧曲率，既保证排水坡度符合建筑构造要求，又避免弧度过大带来的压抑感。结构建模部分，主承重立柱采用圆形金属管材建模，每根立柱底部设置带螺栓孔的安装法兰盘，用于和地面预埋件固定连接，立柱顶部通过定制的连接节点和主拱架衔接；主拱架采用矩形钢管弯弧成型，沿拱棚纵向等间距排布，相邻主拱架之间设置横向系杆与交叉斜撑，通过焊接节点连接形成稳定的空间桁架体系，保证整体结构的抗风、承重性能，建模时对每一处杆件的交接位置都做了贴合实际焊接工艺的处理，避免出现杆件穿插错位的问题。顶面围护部分采用半透明的钢化玻璃材质，渲染时调整玻璃的透明度、反射率与折射参数，还原真实钢化玻璃清透又带轻微反光的质感，玻璃板块通过隐藏式压条固定在拱架上，压条和拱架采用同色系金属材质，保证外观整洁统一。材质渲染阶段，金属结构件统一采用哑光银灰色金属漆材质，模拟实际工程中镀锌钢材做氟碳喷涂的表面效果，地面部分分别还原了建筑入口处的防滑地砖地面与外侧的水泥铺装地面，通过光影调整模拟晴天自然光照射下的阴影效果，清晰呈现拱棚的结构层次与空间尺度。设计思路上，该拱棚兼顾实用性与美观性，多立柱排布的方式既保证了结构稳定性，又不会遮挡入口通行视线，弧形顶面的造型简洁大气，能够适配多数现代风格的商业建筑、办公建筑入口，建模时所有结构参数都参考实际钢结构工程的规范要求，杆件壁厚、节点尺寸都符合常规施工标准，可直接用于方案展示、结构验算参考。
