多股绞合钢制电缆三维结构模型

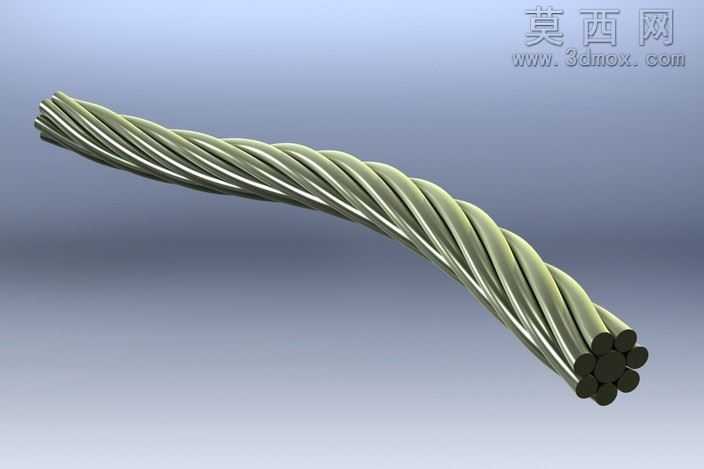

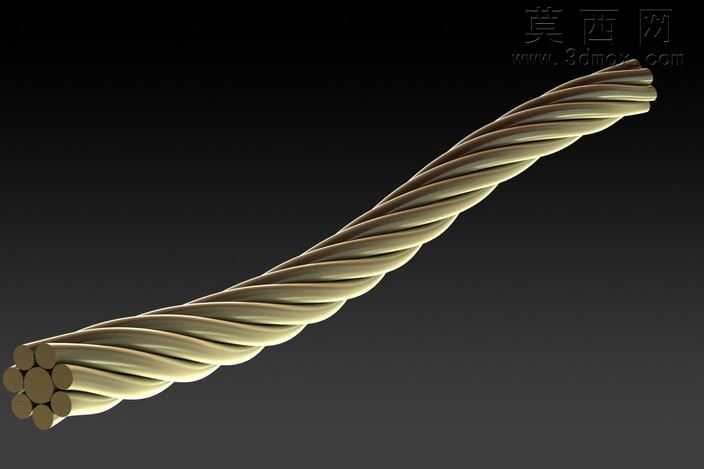

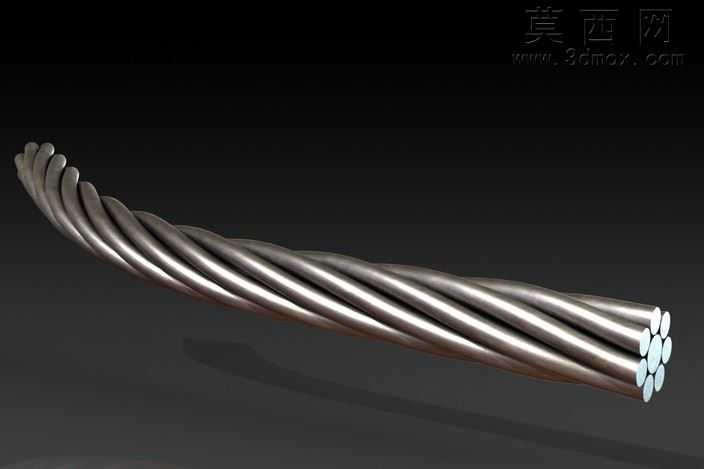

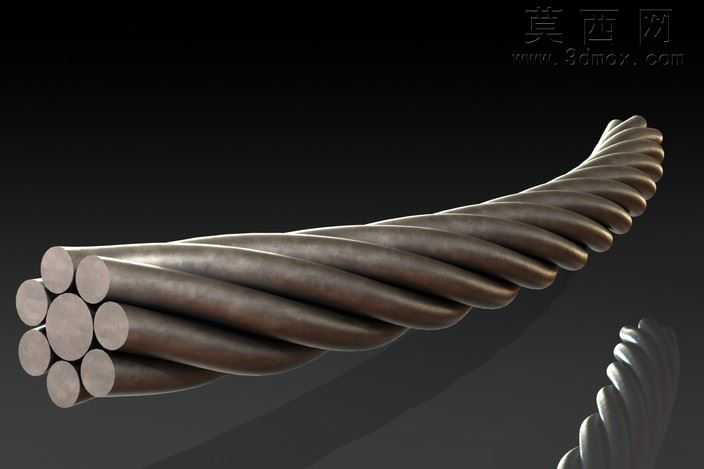

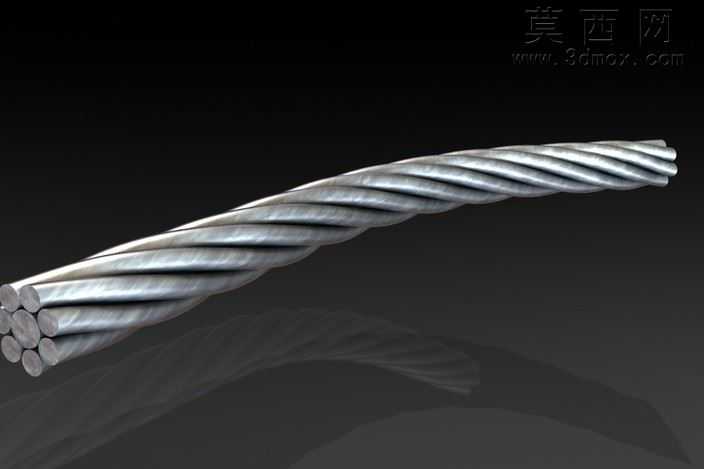

本模型为多股绞合钢制电缆的精细化三维建模成果，建模过程以还原真实钢缆的绞合结构与金属质感为核心目标。建模阶段首先梳理钢缆的层级结构：单根钢缆由多组独立钢丝股围绕中心轴线螺旋绞合而成，每一组钢丝股又由多根圆形截面的细钢丝同向绞合构成，建模时先通过螺旋线命令精准定义每一层绞合结构的导程、旋向与排布半径，确保各股钢丝之间的贴合度符合真实钢缆的生产工艺，避免出现结构穿插或间隙过大的失真问题。单根钢丝采用扫掠特征生成，以标准圆形截面沿对应螺旋路径扫掠，同时对钢丝端部做平齐裁切处理，还原钢缆截断后的截面形态，清晰展示内部钢丝的排布逻辑。材质与渲染阶段，针对钢制电缆的金属特性做精细化调整：基础材质选用深灰调金属材质，添加细微的表面粗糙度纹理模拟钢材表面的轻微氧化与拉丝质感，调整金属度与反射参数，让模型在光照下呈现出哑光金属的真实反射效果，既不会过于亮艳失真，也能体现金属材质的厚重感。渲染时采用侧方主光源搭配环境补光的布光方案，主光源打出绞合结构的螺旋明暗层次，突出钢缆表面的螺旋纹理起伏，补光弱化暗部死黑，让截面处的钢丝排布细节清晰可见，同时添加柔和的环境反射，增强金属材质的真实氛围感。设计思路上，模型重点还原钢缆可承受弯曲与扭转的结构特性，通过精准的螺旋绞合结构体现钢缆相比实心钢杆更优的弯折、抗扭性能，整体结构严谨，细节还原度高，可用于机械结构演示、五金配件展示、工程教学演示等场景，直观呈现多股绞合钢缆的内部构造与外观形态。
