哈茨1D81Z柴油动力装置三维结构设计

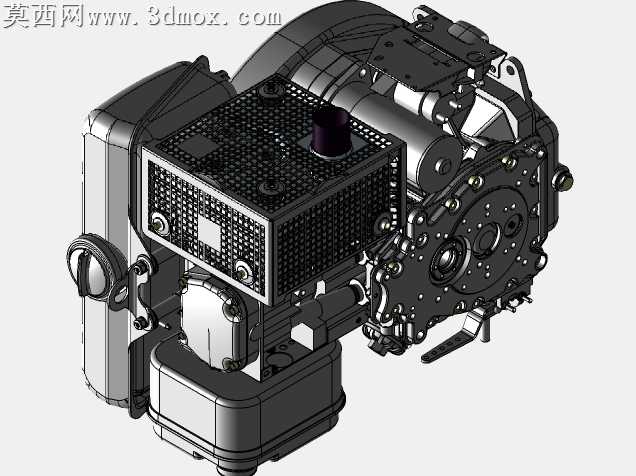

本作品为单缸柴油动力装置的全参数化三维建模成果，建模过程严格遵循真实工业产品的尺寸比例与装配逻辑，完整还原了该款柴油机从外部覆盖件到内部核心传动结构的全部细节。建模阶段采用自底向上的装配设计思路，首先对油箱、曲轴箱侧盖、气缸散热罩、启动摇柄接口、燃油加注口、底部机油储油壳等独立零部件进行单独建模，对每个零件的倒角、安装孔位、加强筋结构、网格状通风散热面都做了精细化还原，其中散热罩的网格结构采用阵列特征实现，保证网孔尺寸均匀、排布规整，还原了实物的通风防护功能结构；侧盖部位的紧固螺栓孔、定位销孔按照真实装配的孔位间距逐一排布，还原了密封面的平面度特征与螺栓连接的布局逻辑。整体装配阶段严格按照实际柴油机的装配层级进行配合约束，对曲轴输出端、齿轮室盖侧的传动接口、调速操纵杆结构都做了精准的位置匹配，保证各部件之间不存在干涉问题，可直接用于后续的装配干涉检查、结构运动仿真工作。材质渲染阶段针对不同部件的材质属性做了区分设置：铸铁材质的箱体类部件赋予哑光深灰金属材质，还原铸铁件的磨砂质感；金属冲压成型的防护网罩赋予带细微反光的深黑金属材质，还原冲压钢板的表面质感；塑料材质的燃油加注口盖赋予半哑光黑色塑料材质，操纵手柄部位赋予防滑纹理的橡胶材质，通过材质差异清晰区分不同功能部件，提升模型的辨识度与真实感。模型整体结构完整，涵盖了单缸柴油机的燃油供给、机体支撑、动力输出、防护散热、操纵控制等全部功能模块的结构，既可以作为内燃机结构教学的可视化演示素材，也可作为小型通用动力设备配套设计的参考模型，帮助设计人员快速掌握单缸柴油机的外部安装尺寸、接口布局与整体结构形态，为配套农机、小型工程机械的动力舱设计提供精准的三维参考依据。
