三主轴数控CNC雕刻机整机结构设计

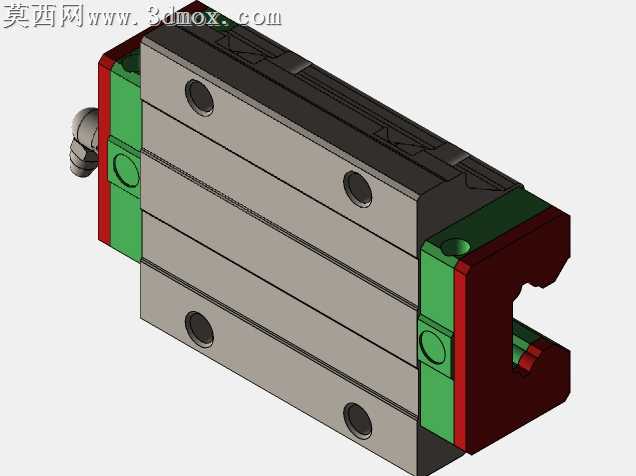

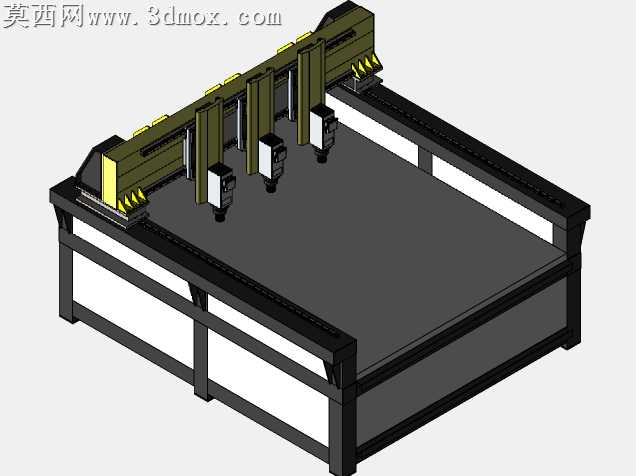

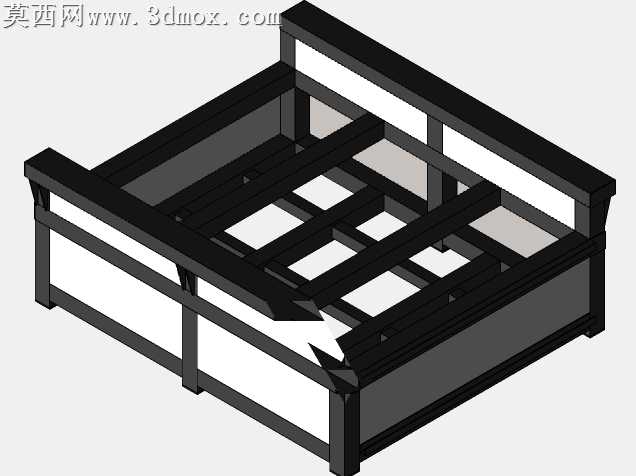

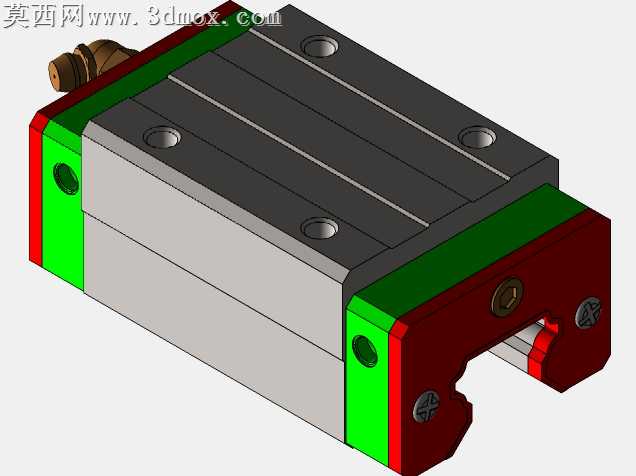

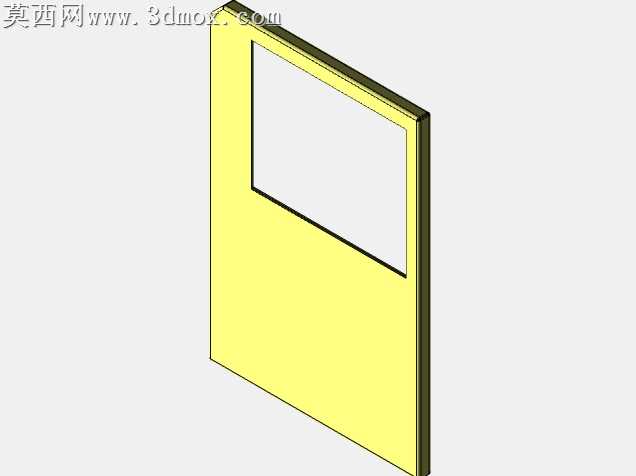

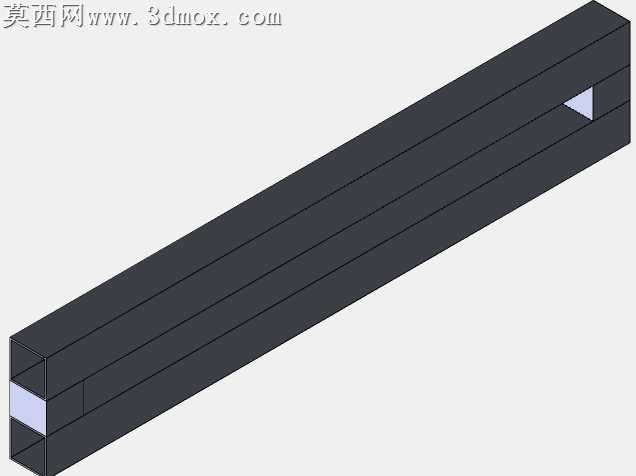

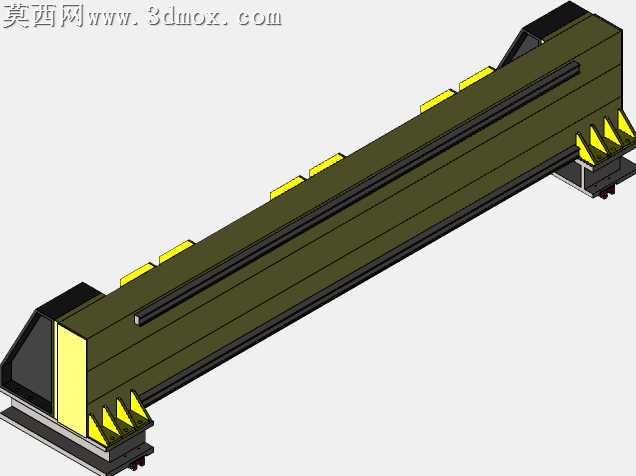

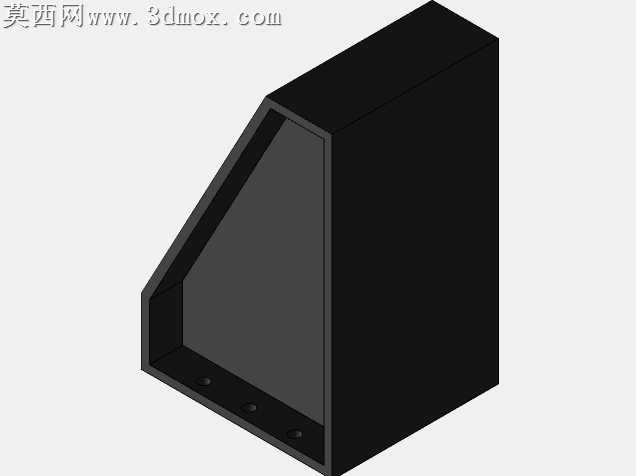

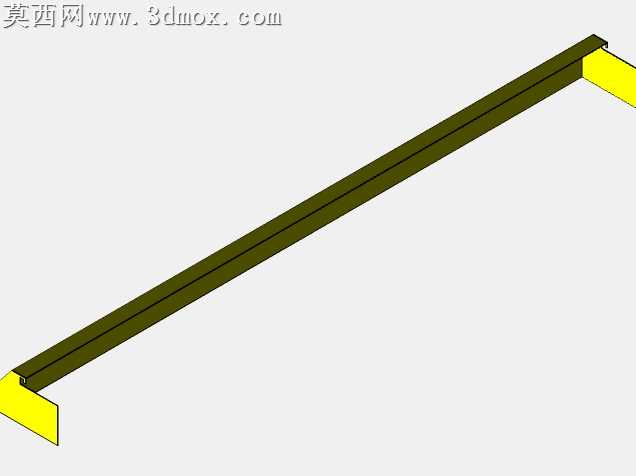

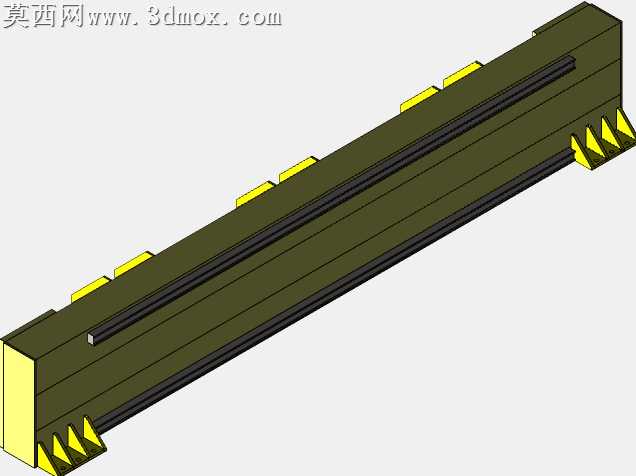

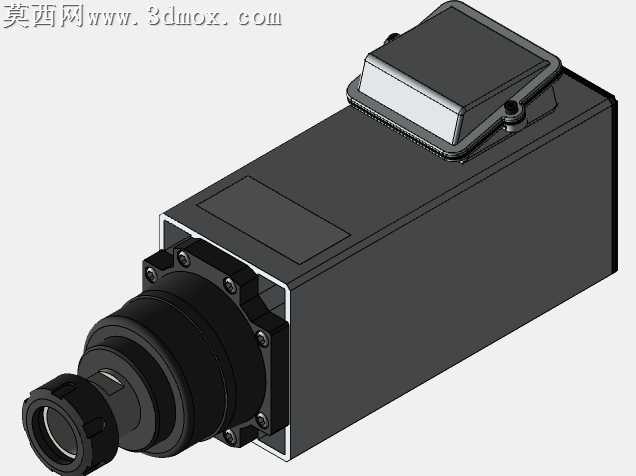

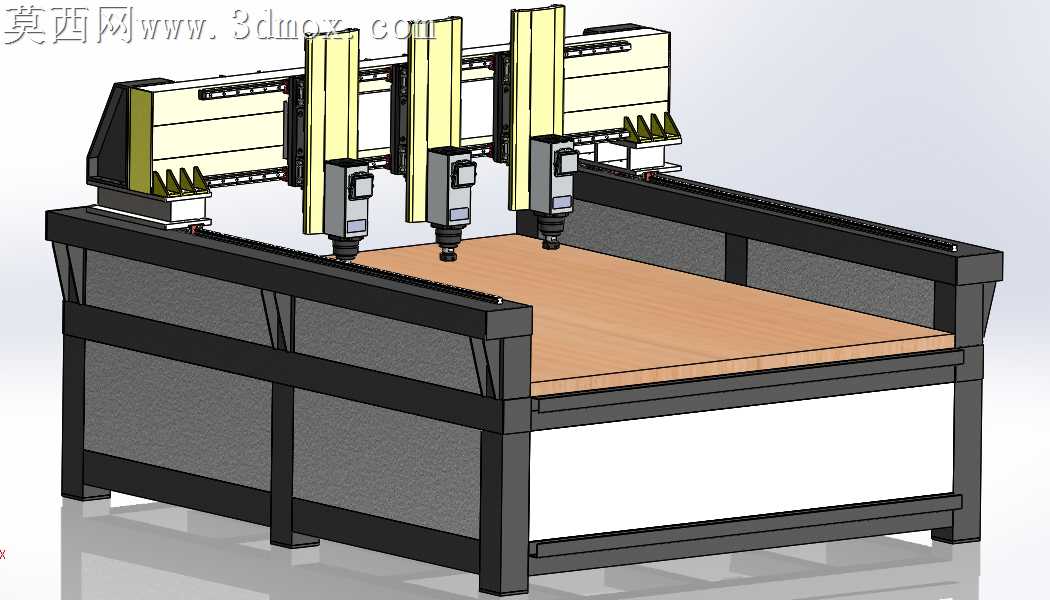

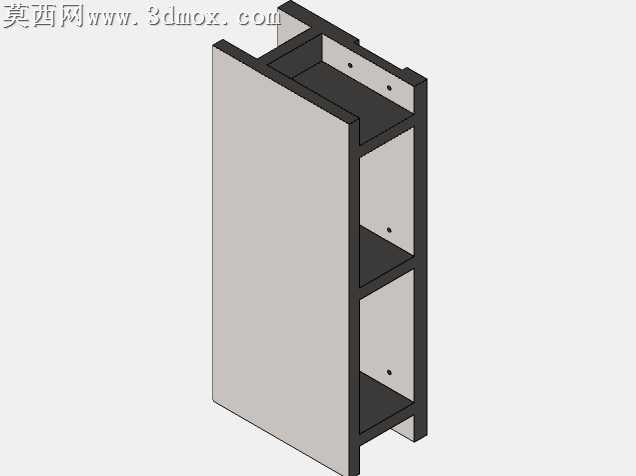

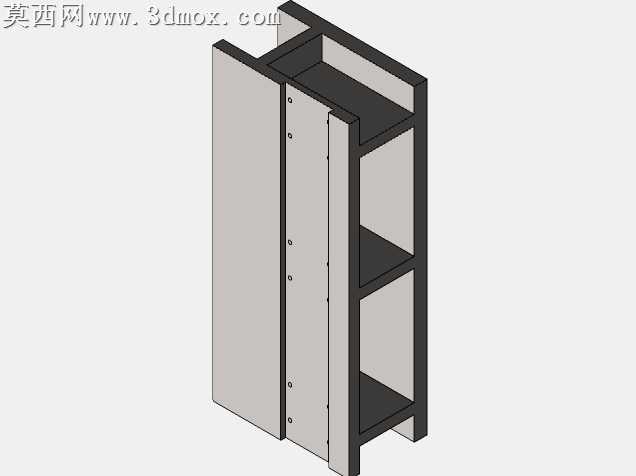

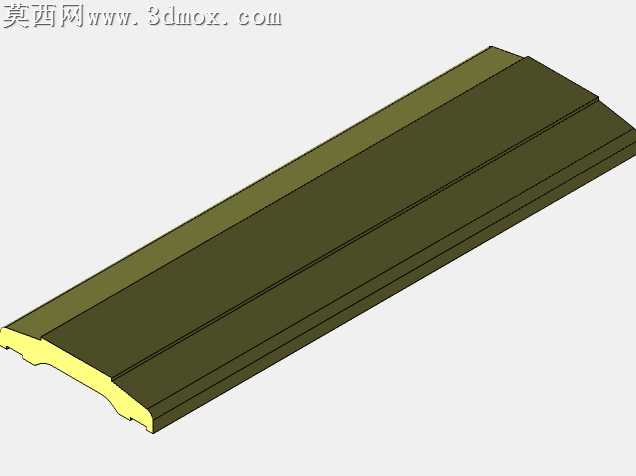

本作品为三主轴数控CNC雕刻机整机三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1比例还原，完整呈现设备的装配关系与结构细节。建模阶段首先搭建整体承载框架，床身采用方管焊接结构设计，通过合理的横纵梁排布保证整体刚性，建模时对焊接框架的拼接位置、安装基准面做了精准定义，确保后续部件装配无干涉。工作台部分采用木质台面搭配金属压边结构，建模时还原了台面的安装定位槽、侧边固定结构，保证工件装夹区域的结构合理性。横梁部分搭载三套独立的主轴升降单元，每套单元均包含主轴安装座、线性导轨副、滚珠丝杠传动组件、驱动电机安装位，三套主轴沿横梁横向等距排布，可实现多工件同步加工，有效提升加工效率，建模过程中对导轨滑块的配合间隙、丝杠的安装支撑座、主轴的夹持结构都做了细致还原，清晰展示传动链路的组成。设备的防护与走线结构也做了完整建模，主轴侧方设计有电缆拖链安装位，可规整收纳主轴供电、信号线缆，避免加工过程中线缆剐蹭，床身侧面设计有可拆卸防护门板，既可以遮挡内部传动结构提升安全性，也方便后期设备维护检修。渲染阶段针对不同部件赋予对应材质，床身框架赋予磨砂黑金属材质还原工业焊接机架的质感，主轴单元赋予银灰色金属材质体现加工部件的精密感，工作台赋予实木纹理材质还原实际加工台面的视觉效果，防护外罩赋予米黄色工程塑料材质，通过材质区分清晰展现各部件的功能分区。整体设计思路围绕多主轴同步加工的需求展开，在保证设备整体刚性的前提下优化结构布局，三套独立主轴可同时执行相同加工程序，大幅缩短批量工件的加工周期，各传动部件的选型与安装位置均经过合理性校验，线性导轨保证主轴升降的运动精度，滚珠丝杠保证传动的平稳性与定位精度，拖链与防护结构的设计充分考虑设备实际使用中的维护需求与安全需求，完整还原了工业用多主轴CNC雕刻机的真实结构，可用于设备结构展示、加工原理演示、后续工程出图等场景。
