桌面级台式数控雕刻加工设备结构设计

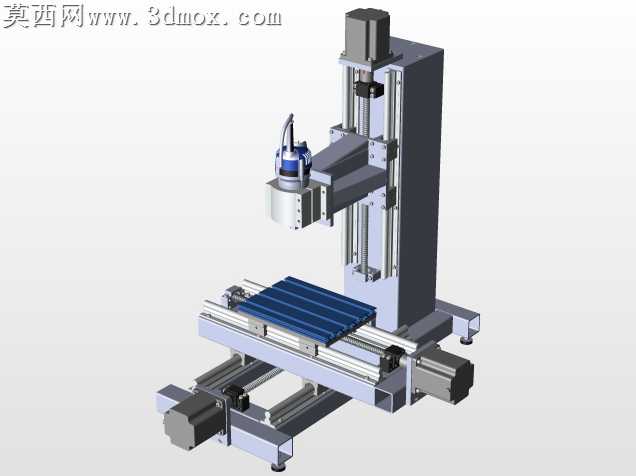

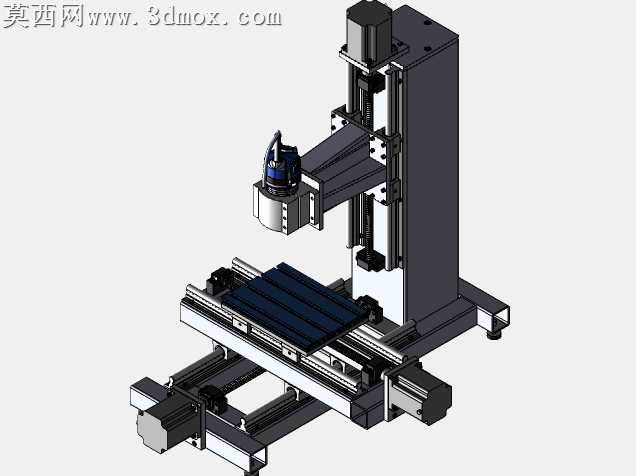

本作品为桌面级台式数控加工设备的三维结构设计，整体采用立式三轴运动布局，在三维建模过程中严格遵循小型数控设备的紧凑化设计原则，对各运动部件的装配关系、运动行程进行了精准的参数化设定，确保各轴运动无干涉、装配公差符合机械设计规范。建模阶段对设备的承载底座、X/Y轴水平运动滑台、Z轴垂直升降滑台、主轴安装座、驱动电机安装位、线性导轨装配位、传动丝杠组件等核心结构进行了精细化建模，每一处安装孔位、定位凸台、连接结构都按照实际加工装配要求进行还原，未省略关键的结构细节。材质渲染阶段，针对不同部件的实际材质属性进行了区分设置：设备的主体结构机架采用铸铁质感的哑光深灰材质，还原铸铁机架的厚重减震特性；线性导轨、传动丝杠采用抛光金属材质，体现精密传动部件的金属光泽与加工精度；驱动电机采用哑光黑与金属银搭配的工业电机材质；工作台面采用深蓝色防滑耐磨的工业台面板材质；主轴部件采用金属亮面与工程塑料结合的材质表现，整体渲染效果贴合工业设备的真实质感，清晰区分不同功能部件的材质差异。结构设计上，X/Y轴采用十字滑台布局，通过线性导轨承载运动负载，配合滚珠丝杠实现精准的进给传动，两端设置有限位结构避免超程碰撞；Z轴采用立式立柱承载结构，主轴安装在Z轴滑台上，可沿垂直方向完成进给动作，满足不同厚度工件的加工需求；底座下方设置有可调支撑脚，可调节设备水平度，保障加工过程的设备稳定性。设计思路围绕小型化、桌面化的使用场景展开，在保障加工行程满足小型工件加工需求的前提下，尽可能压缩设备整体占地面积，同时兼顾结构刚性与运动精度，各驱动部件的安装位置预留了足够的维护空间，方便后期的调试、维护与部件更换，整体结构兼顾实用性与装配合理性，可作为小型数控雕刻、铣削加工设备的结构设计参考，也可用于相关数控设备的教学演示、结构验证使用。
