V型六缸发动机零件及总成结构设计

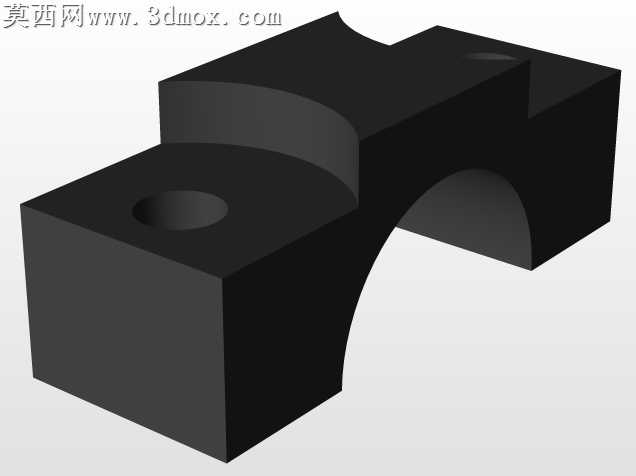

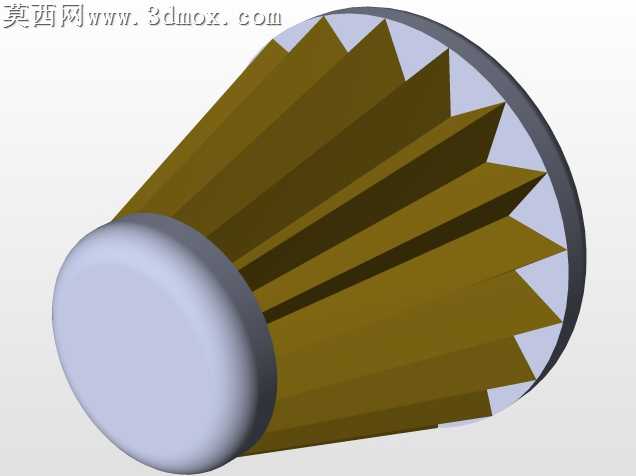

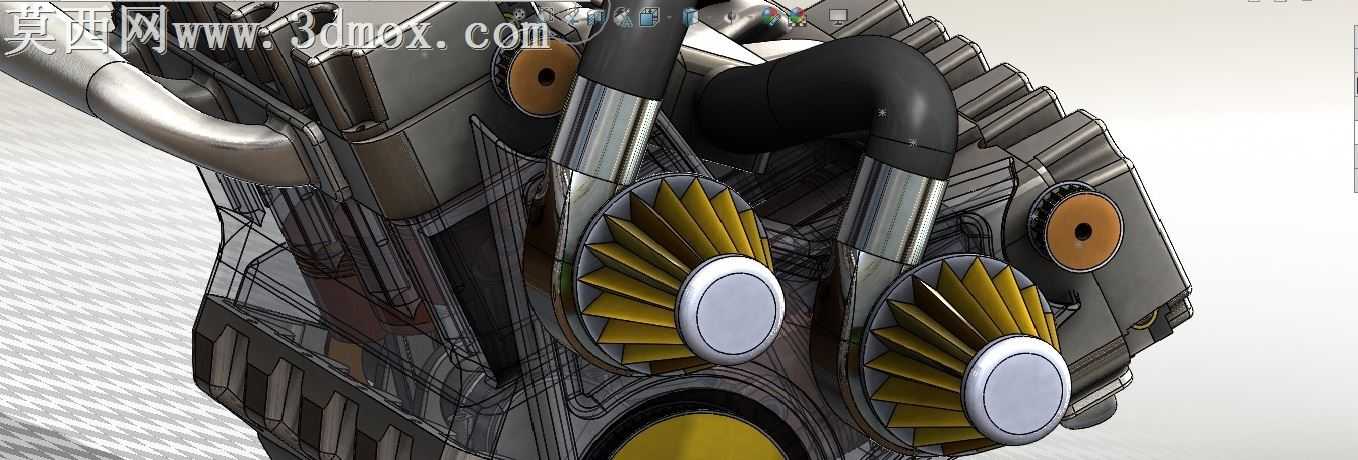

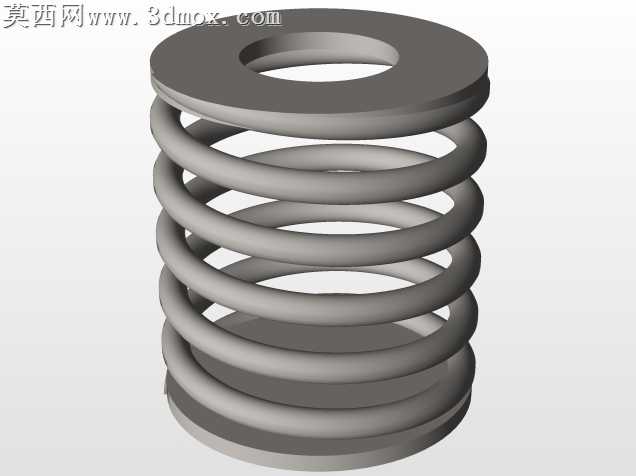

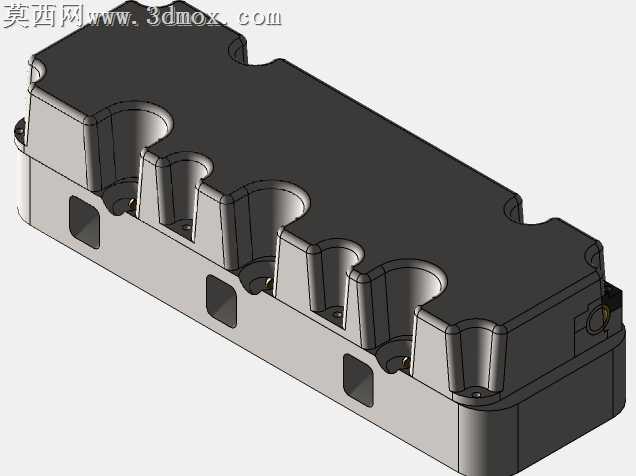

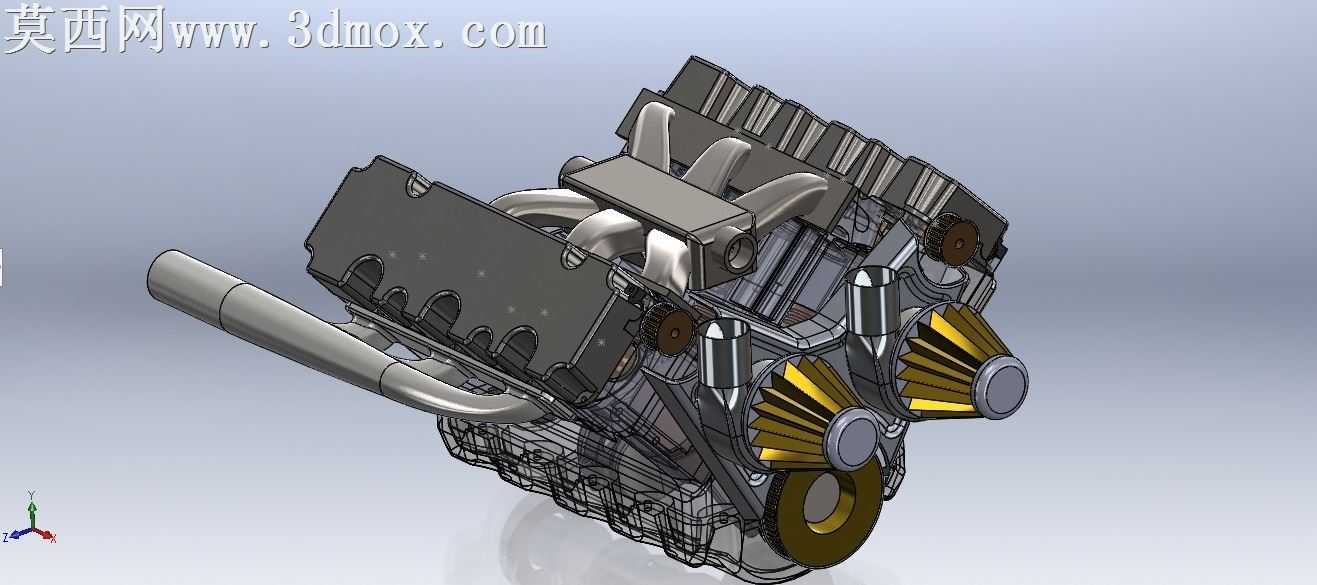

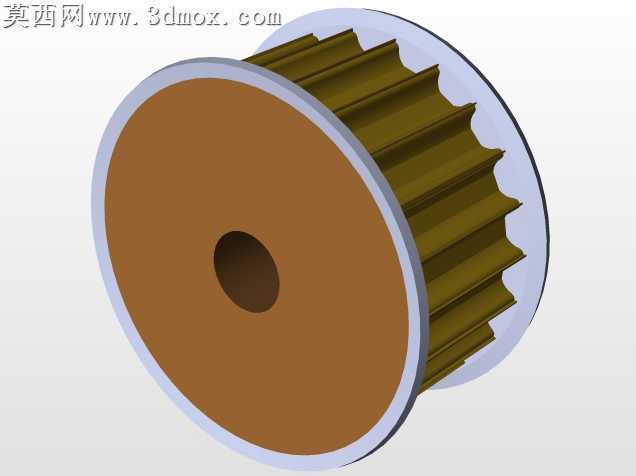

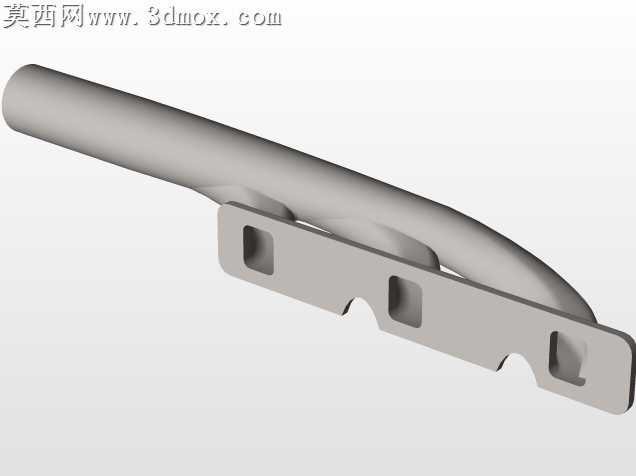

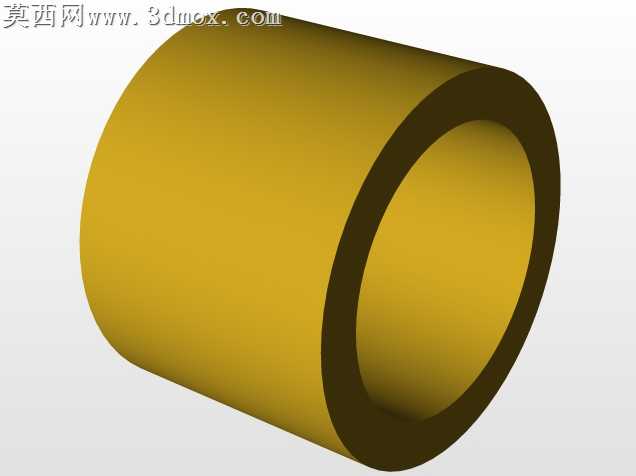

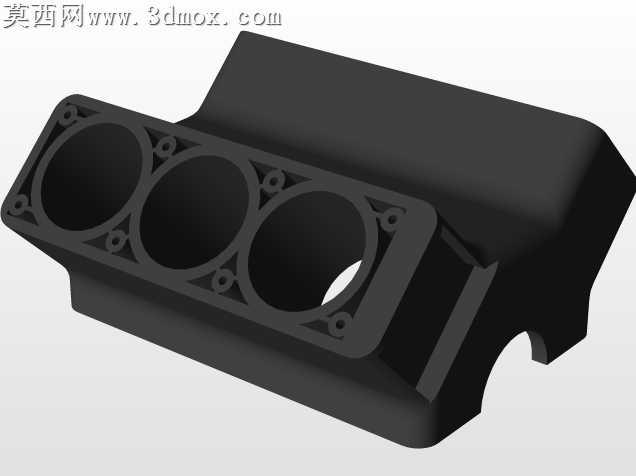

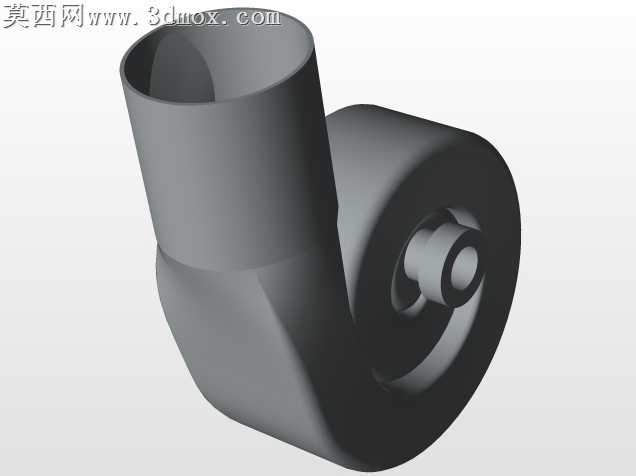

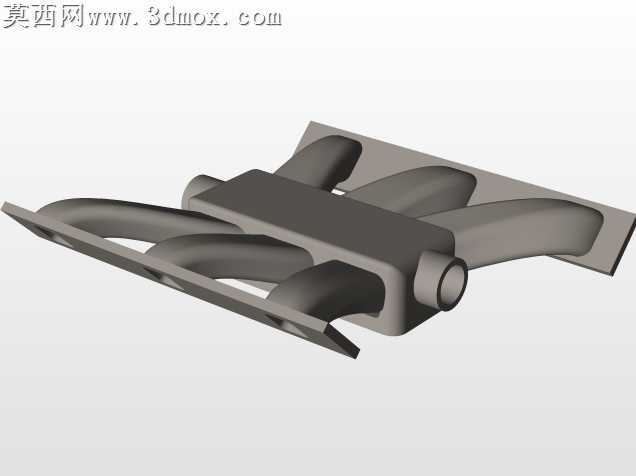

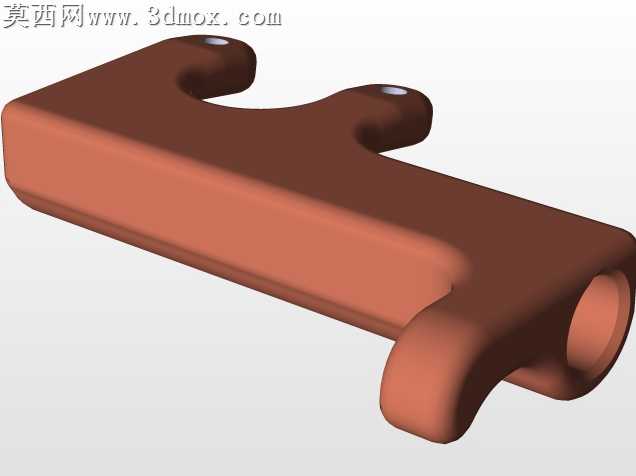

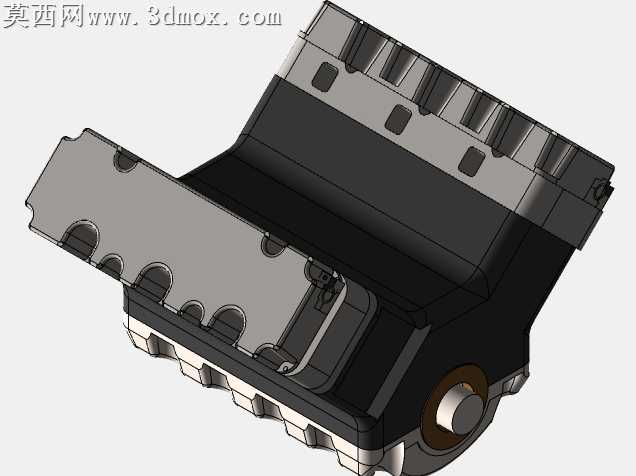

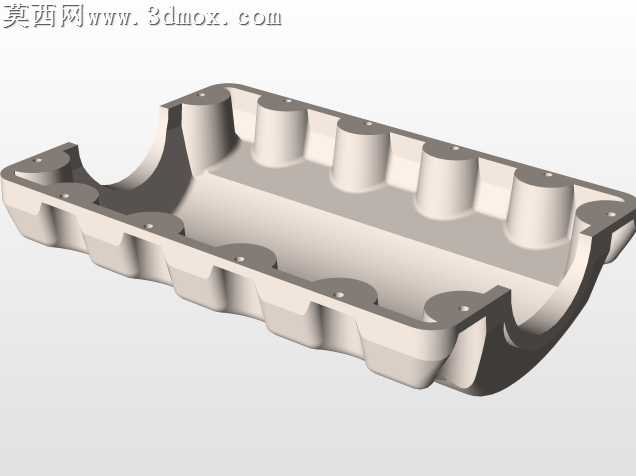

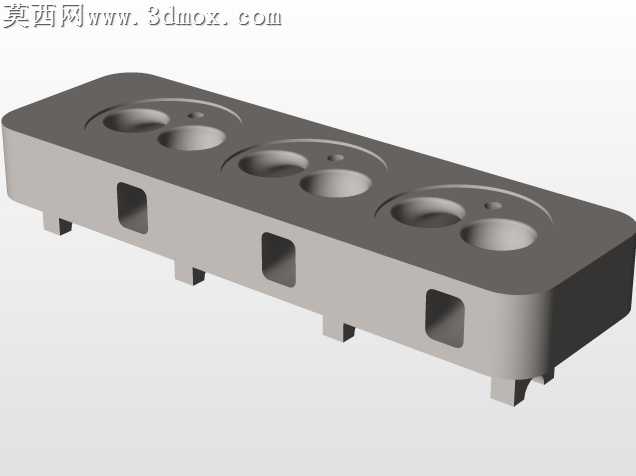

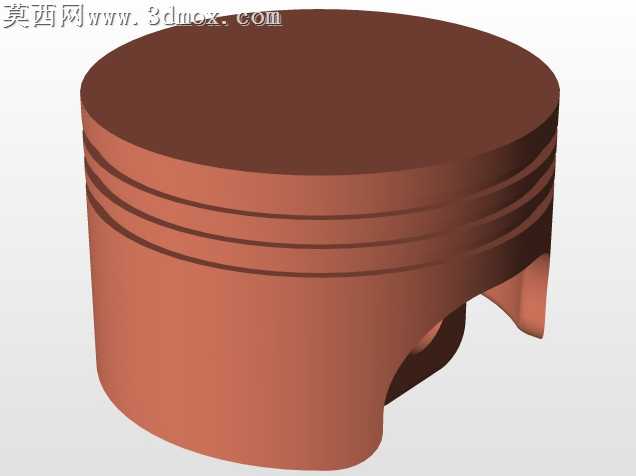

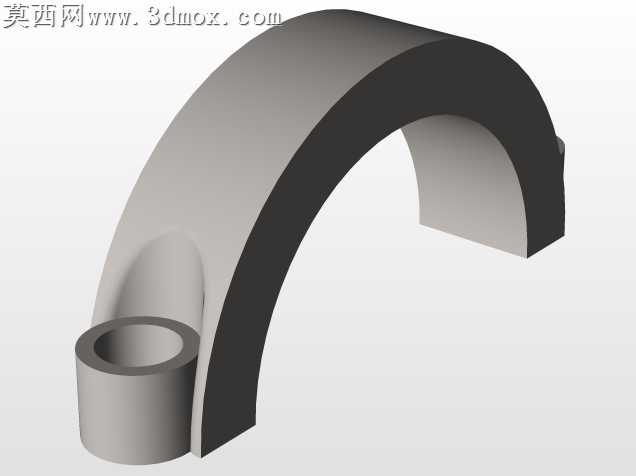

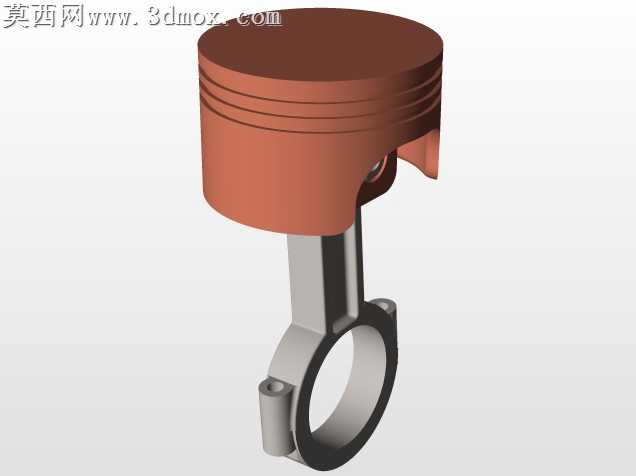

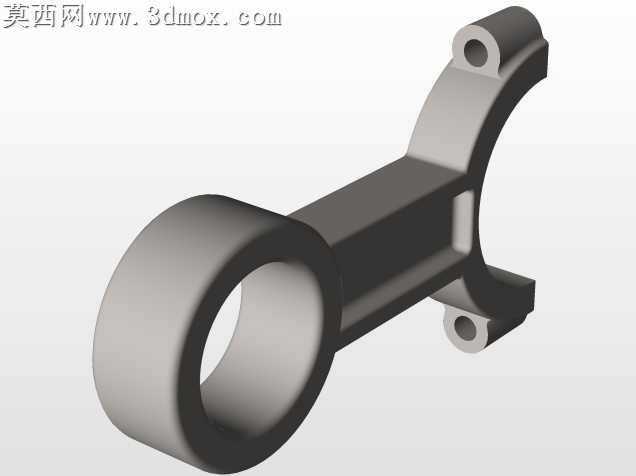

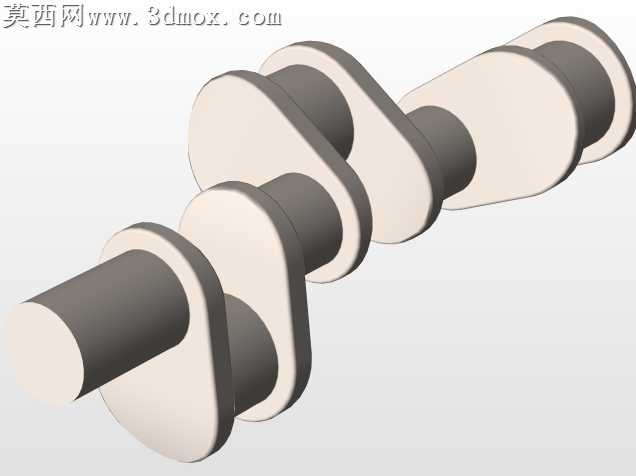

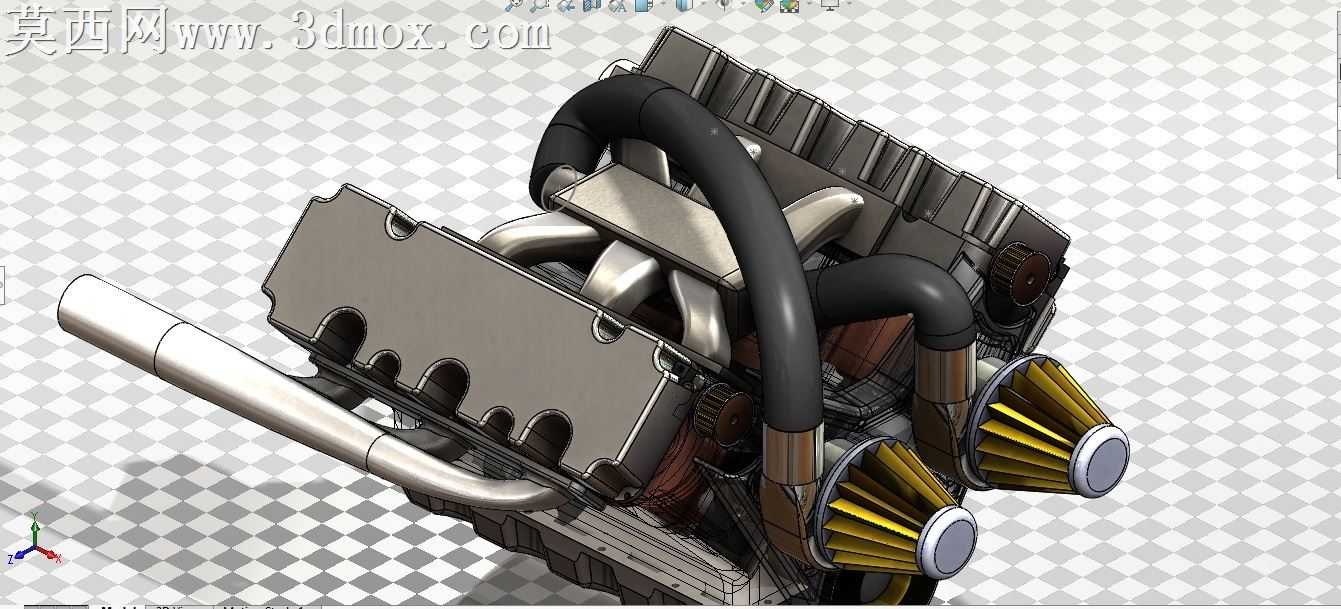

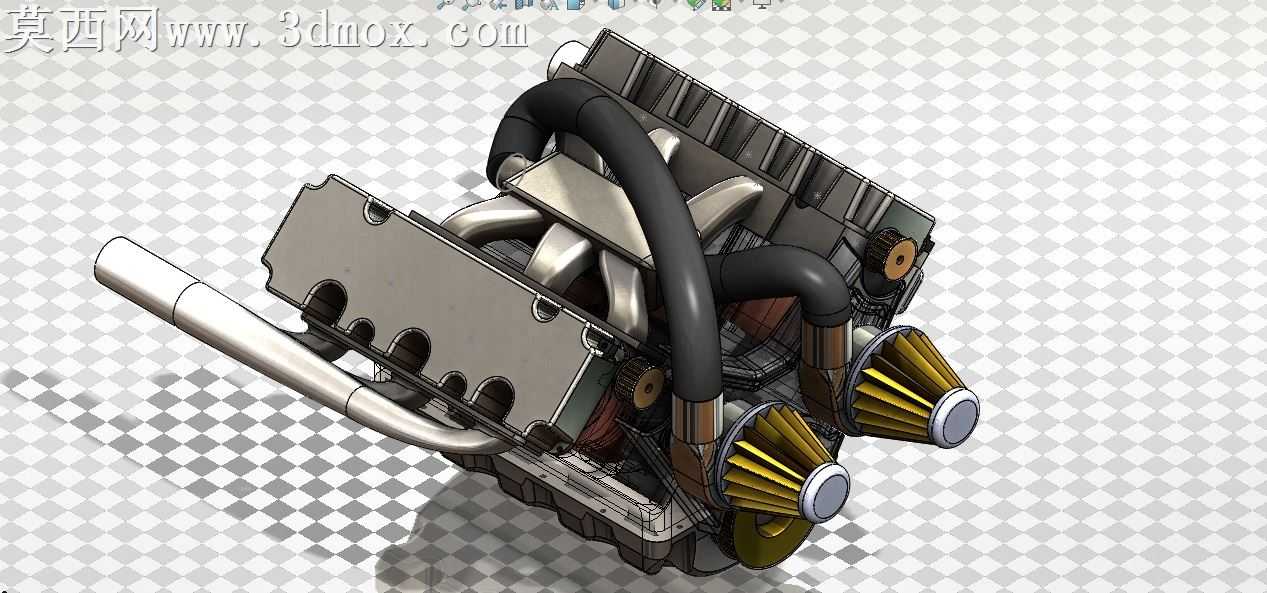

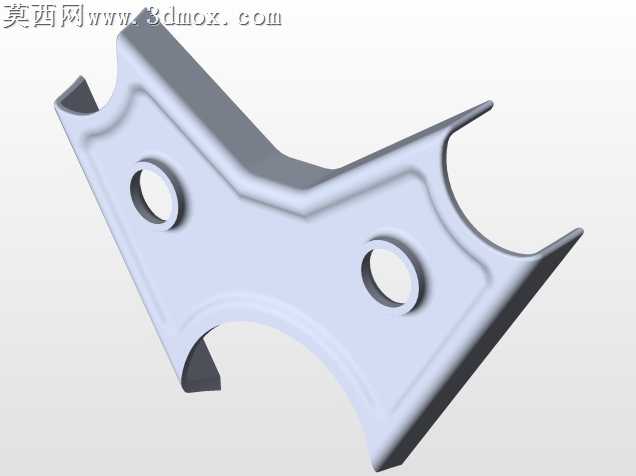

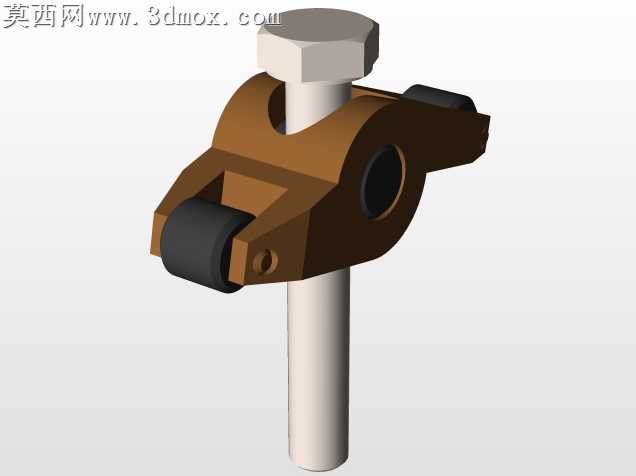

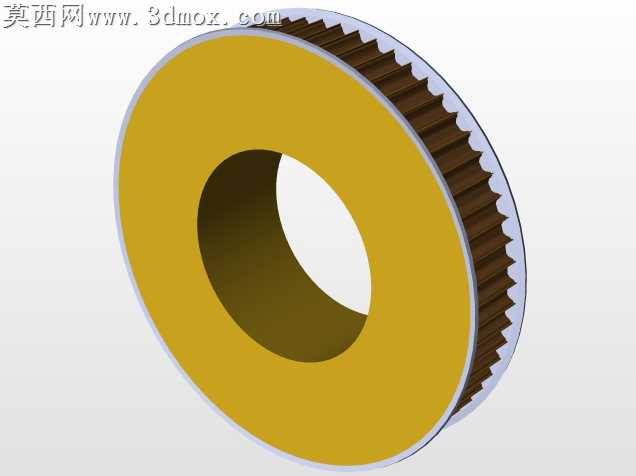

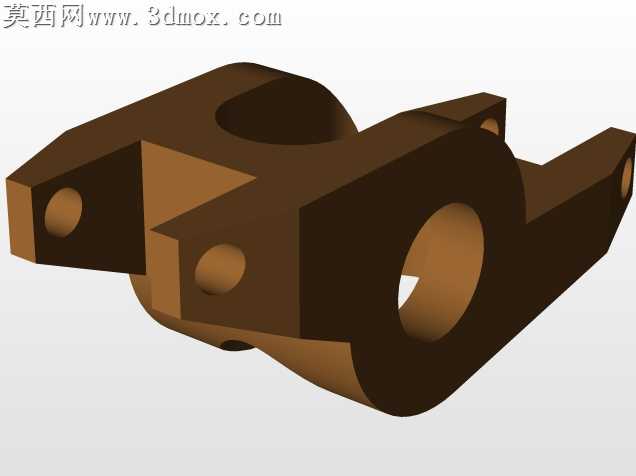

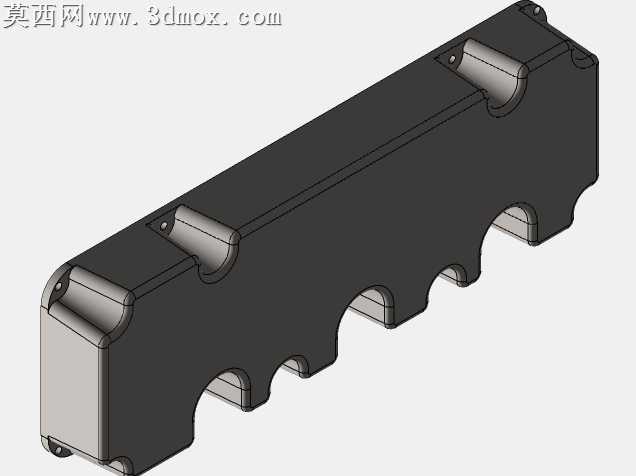

本作品为V型六缸发动机的零件及总成三维设计成果，建模过程中严格遵循内燃机实际结构比例，对发动机各组成部件进行了精细化的三维还原。建模阶段首先梳理V6发动机的整体布局逻辑，依托V型气缸的夹角排布特点，先完成气缸体主体结构的搭建，对缸体上的水道、油道、安装孔位等细节结构逐一进行特征建模，保证各安装位的配合尺寸符合通用机械设计规范。随后依次完成活塞、连杆、曲轴等核心运动部件的建模，针对曲柄连杆机构的运动配合关系，对各部件的连接位、配合面做了公差适配的结构处理，确保装配后运动逻辑符合真实发动机的工作原理。进排气系统部分，对进气歧管的弧形管路走向、排气头段的分支汇聚结构做了曲面优化，既还原了真实管路的流体走向设计，也保证了曲面结构的顺滑无破面；外露的进气冬菇头做了多层滤网的细节结构还原，金属端盖的边缘倒角、滤网的褶皱层次都做了精细化呈现。管线部分对发动机外围的粗径管路做了柔性材质的结构模拟，管路的弯折弧度、固定卡扣的安装位置都参考实车布局进行排布，还原发动机外围附件的真实装配状态。渲染阶段针对不同部件的材质特性做了区分设置：气缸体、缸盖等金属壳体部件采用铸铝材质，调整表面粗糙度参数还原铸铝件的亚光金属质感；运动部件中的曲轴、连杆采用锻钢材质，添加轻微的金属反光效果体现机加工表面的质感；进气管路根据材质差异分别设置橡胶、金属镀铬材质，橡胶管路调整表面漫反射参数还原橡胶的哑光质感，金属排气尾管添加镀铬反射效果，呈现亮面金属的反光特性；进气冬菇头的滤网部分采用多孔材质设置，还原滤网的半通透视觉效果。整体装配完成后对各部件的装配层级做了梳理，清晰呈现发动机从核心机体到外围附件的完整组成结构，可用于发动机结构认知、教学演示以及相关改装方案的参考展示，完整还原了V6发动机紧凑的布局特点与各系统的配合关系。
