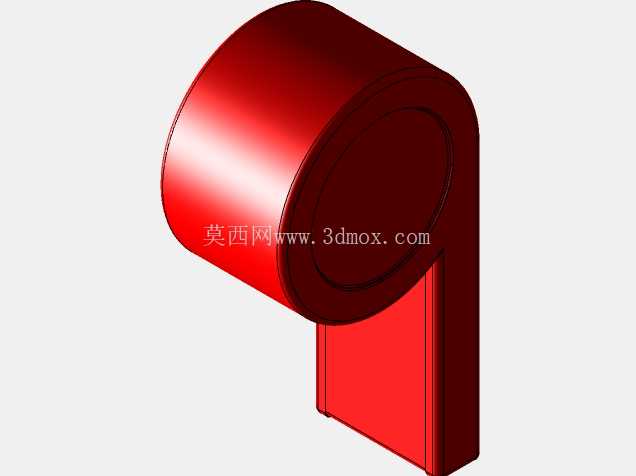

运动赛事用塑料裁判哨结构设计

做这款塑料哨的三维结构时，最先要锚定的是户外赛事的高频使用场景——足球、曲棍球这类场地开阔、环境噪音大的竞技项目里，哨音的穿透力直接决定判罚指令能不能第一时间传递到场内每个位置，所以内腔的气流通道设计是整个结构的核心，不能照搬普通玩具哨的窄腔结构，得把进气口的导流斜面做12度的倾角，让吹入的气流能以更稳定的层流状态冲击发声腔的共振边，避免运动员高速跑动中呼吸急促时，气流流速波动导致哨音发劈、音量骤降的问题。

从实际使用的握持感出发，整体外形做了贴合指腹的弧面收边，没有尖锐的棱角，裁判长时间攥在手里或者挂在颈绳上都不会硌手，主体壁厚控制在1.8mm，既满足注塑成型时的熔体流动要求，不会出现缺胶、缩痕的缺陷，又能把整体重量压到12g以内，挂在脖子上连续执法整场比赛也不会有明显的坠感。挂绳孔的位置特意做了加厚的凸台结构，孔边缘做了R0.5的圆角过渡，避免长期使用中挂绳反复摩擦孔壁出现断裂，哪怕是低温环境下塑料韧性下降，这个位置的结构强度也能承受50N以上的拉力，不会出现哨子脱落遗失的情况。

发声腔的内部做了分阶的共振腔设计，不是单一的空腔结构，第一阶腔体负责把气流切割成固定频率的振动，第二阶腔体做了扩音的弧面导向，让发出的声音频率集中在2.8kHz-3.2kHz区间，这个频段的声音在户外开阔环境里的传播衰减最慢，哪怕是场地远端的球员也能清晰捕捉到哨音信号，同时不会因为频率过高导致裁判自己近距离听着刺耳，长时间使用不会产生听觉疲劳。哨口的进气端做了防尘的挡边结构，平时放在裁判服口袋里的时候，能减少绒毛、灰尘进入内腔堵塞气道，日常维护只需要用清水冲洗就能清理干净，不需要额外拆解，毕竟赛事间隙没有多余的时间做复杂的器具保养。

考虑到注塑量产的工艺性，整个结构没有做倒扣的复杂结构，上下壳体的合模线选在侧面的居中位置，飞边处理的工作量很小，出模时不需要复杂的抽芯结构，能有效降低模具的加工成本和量产时的不良率。外壳的红色色母是提前调配在原料里的，不是后期喷涂，长期在户外暴晒、接触汗水也不会出现掉漆、褪色的问题，哪怕反复摔落在人工草坪或者硬质场地上，1.8mm的壁厚加上ABS材料的韧性，也不会出现开裂的情况，正常使用的寿命能覆盖整个赛季的赛事需求。

尺寸边界上，整体长度控制在52mm，宽度22mm，厚度18mm，刚好能卡在普通裁判服的胸前口袋里，不会突出太多影响跑动时的肢体动作，也不会因为尺寸太小容易从手中滑落。吹嘴的位置做了1.5mm的内凹弧面，贴合嘴唇的接触轮廓，冬天低温环境下使用时，不会因为边缘太硌导致接触不适，同时吹嘴的进气口宽度控制在8mm，不需要刻意对准位置就能轻松吹响，哪怕是戴薄手套的情况下也能正常操作，适配冬季赛事的使用需求。

结构设计时还特意规避了容易积存污垢的死角，内腔的所有转角都做了R1以上的圆角，没有狭窄的缝隙，汗水、灰尘进入之后能很容易被冲洗出来，不会因为长期积存滋生细菌，毕竟这类器具是直接接触口唇的，卫生层面的结构细节不能忽略。共振边的厚度控制在0.8mm，这个厚度下的振动反馈最灵敏，不需要用很大的肺活量就能吹出足够音量的声音，裁判连续执法几场比赛也不会因为吹哨太费力出现缺氧的情况。
