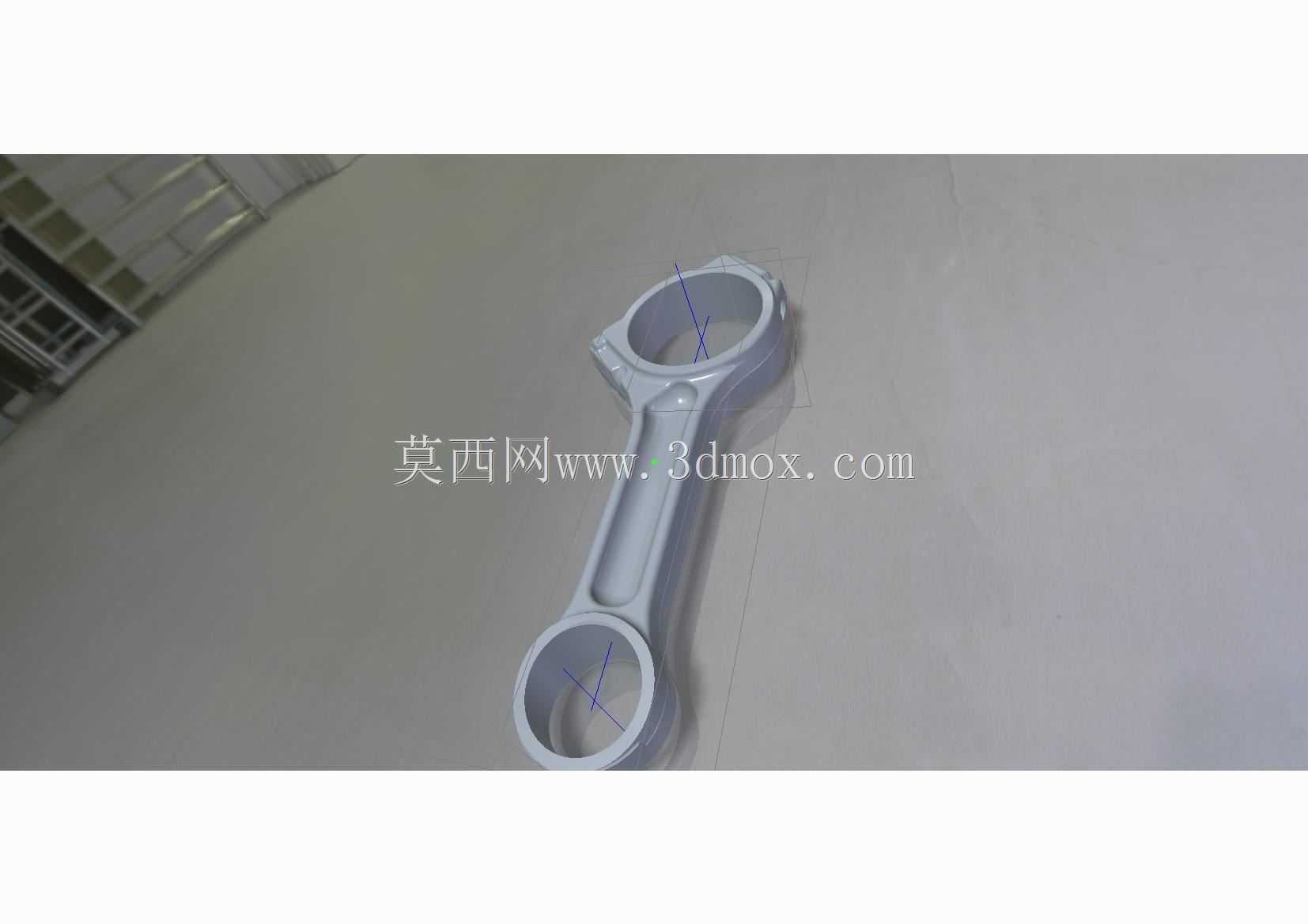

内燃机动力传动用连杆结构三维设计

　　在往复式动力机械的传动链路里，这类连杆构件是衔接活塞组与曲轴的核心受力件，日常接触的车用汽油机、柴油机，小型通用动力的发电机组、农用机械动力端，甚至部分往复式压缩机的传动结构中，都能见到这类构件的身影，它的存在直接决定了动力从活塞往复直线运动到曲轴旋转运动的转换效率，也直接影响整套动力总成的运行可靠性与NVH表现。从实际工况受力角度出发，设计这类连杆时首先要敲定的是大小端的中心距参数，这个尺寸直接绑定对应动力机型的活塞行程，中心距的公差带需要严格控制在微米级，一旦尺寸超差，会直接改变活塞的上止点、下止点位置，轻则导致压缩比偏离设计值造成动力输出不足、燃烧工况恶化，重则会出现活塞碰撞气门、缸盖的致命故障。

　　大端部分采用的是剖分式结构设计，配套的连杆盖与杆身采用配对定位结构，安装时需要严格按照对角分次拧紧的工艺要求操作，拧紧力矩的数值完全匹配连杆螺栓的强度等级，避免大端轴瓦在高速运转中出现松旷、滚瓦的问题；小端部位设计有衬套安装位，过盈配合压入铜基衬套后，通过活塞销与活塞内部的销座完成衔接，衬套内孔的粗糙度需要达到Ra0.8以下，同时要设计对应的润滑油道开孔，保证压力机油能够顺利到达摩擦副表面，形成稳定的油膜降低磨损。杆身的截面采用了“工”字形的变截面设计，这种结构并非随意选型，而是在长期工程实践中验证的最优方案——在满足往复惯性力、爆发压力带来的拉压、弯曲交变载荷强度要求的前提下，尽可能降低构件自身的重量，

　　减少高速运转时的往复惯性载荷，降低曲轴端的平衡配重设计难度。很多新手建模时容易忽略杆身与大小端过渡位置的圆角处理，实际上这些过渡圆角的曲率设计非常关键，直角或者过小的圆角会在交变载荷长期作用下形成应力集中点，成为疲劳裂纹的起始位置，最终导致连杆断裂的恶性设备事故，所以建模时所有的截面过渡位置都需要做平滑的圆弧过渡，同时要匹配后续锻造、机加工的工艺可行性，避免出现无法脱模或者加工干涉的结构。从安装边界来看，大端的内孔直径需要完全匹配对应曲轴的连杆轴颈尺寸，轴瓦安装后要保证合适的配合间隙，间隙过大会导致机油压力泄压、运转异响，间隙过小则会出现轴瓦抱死、轴颈拉伤的问题；小端衬套的内孔尺寸要匹配对应规格的活塞销外径，

　　同时要预留合适的热膨胀间隙，避免热机状态下出现销座卡滞。杆身的侧面需要设计有定位凸点或者喷油冷却的对应避让结构，部分高强化机型的连杆还会在杆身内部设计贯通的油道，将大端的压力机油直接引导到小端衬套位置，强化活塞销座的冷却与润滑效果。建模过程中需要严格核对各个安装面的形位公差要求，大小端孔的平行度、孔本身的圆柱度都需要在模型的PMI标注中明确体现，为后续的工艺编制、夹具设计、加工检测提供准确的依据。另外还要考虑连杆的质量分组设计，同一台动力总成上装配的多支连杆，质量差需要控制在设计允许的范围内，避免运转过程中出现不平衡量过大导致的整机振动问题，所以在三维模型设计阶段就需要提前核算构件的质量分布，为后续的生产质量分组提供基础参考数据。这类构件的三维模型搭建，不能只追求外形的相似，必须完全贴合实际工程中的装配关系、受力要求、工艺约束，才能为后续的仿真分析、生产加工提供可靠的数字基础，很多初学者做这类零件模型时，往往只做出了大致的外形轮廓，忽略了内部油道、过渡圆角、定位结构、配合公差这些细节，导致模型无法用于实际的工程场景，只能作为外观展示使用，失去了三维建模在机械设计环节的核心价值。
