乌贝项目翼形金属徽章结构设计方案

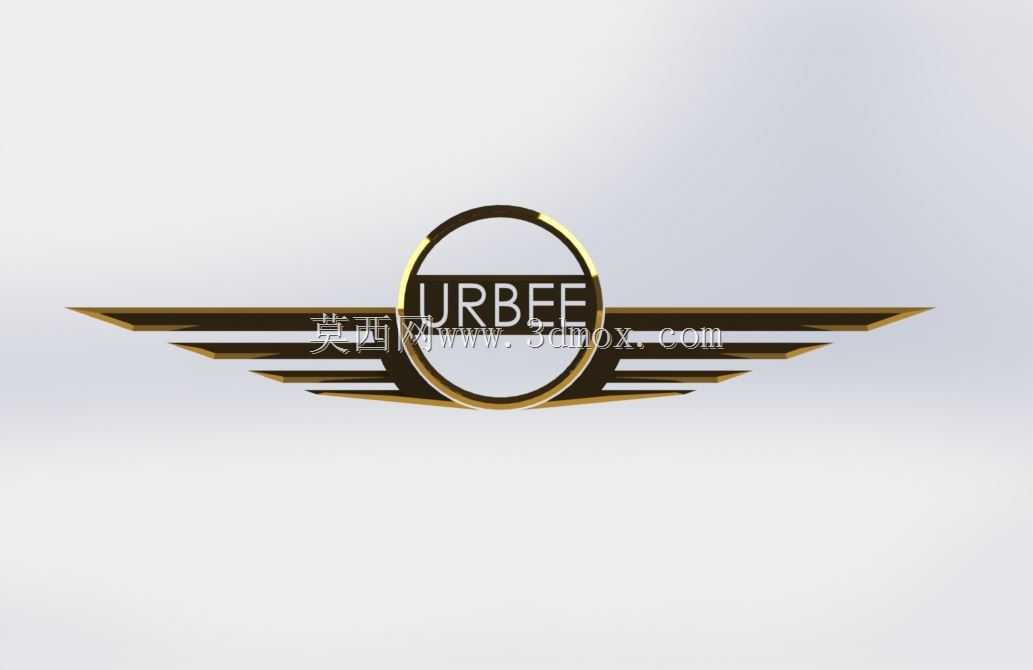

　　这款翼形环形组合标识构件，最初的设计出发点是适配乌贝项目的品牌视觉落地需求，在各类实体展示场景中承担品牌识别的核心作用，可应用于项目相关的实体设备外装、展示空间墙面装饰、周边衍生纪念载体等多个场景，不同安装场景下的固定逻辑也在建模阶段做了对应预留。从结构拆分来看，整个构件分为中间环形主体与两侧对称翼形结构两个核心部分，中间环形部分为闭合圆环结构，环体截面采用带圆角的矩形设计，避免锐边带来的加工划伤与安装磕碰问题，环体内部预留了品牌字母的嵌装槽位，可根据实际加工工艺选择一体蚀刻、分体粘接或者激光打标等不同的字符成型方式，适配金属冲压、CNC精雕、3D打印等多种加工路径。两侧翼形结构采用多层阶梯式叠层设计，

　　从靠近中心环的位置向外侧逐步收窄厚度，每层翼片的边缘都做了微小的倒角处理，既还原了翼形的层次感视觉效果，也能在批量加工时减少毛刺清理的工作量，翼片与中心环的连接位置做了圆弧过渡加强结构，避免在安装或者使用过程中出现连接位置断裂的问题，尤其是针对金属薄板冲压的加工场景，这个过渡圆角的曲率经过反复调整，能有效降低冲压时的材料应力集中，减少废品率。在安装边界的考量上，整个构件的外轮廓横向跨度与纵向高度的比例控制在3:1左右，适配大多数设备外饰件的安装预留空间，构件背面根据不同的安装需求预留了两种固定结构：一种是平贴式安装的背胶槽，槽深控制在0.3mm，可容纳双面胶层不溢出边缘，适合光滑表面的无孔安装；另一种是两个对称的定位柱孔，

　　孔位间距按照通用装饰件的安装标准设置，可配合螺丝或者铆钉实现穿孔式固定，适合需要长期固定、有振动工况的安装场景，比如移动设备外装、户外展示载体等场景。设计过程中针对不同加工工艺的公差配合也做了对应调整，若采用金属铸造工艺，整个构件的最小壁厚控制在1.5mm以上，避免铸造时出现浇不足的缺陷；若采用CNC铣削加工，所有内凹位置的圆角半径不小于1mm，适配常规铣刀的加工路径，减少特殊刀具的使用成本；若采用3D打印制作原型件，所有悬空结构的倾斜角度都大于45度，打印时无需额外添加支撑，降低后处理的工作量。从视觉呈现的角度，翼片的分层结构在光线照射下会形成自然的明暗层次，中心环的环形轮廓能快速抓住视觉焦点，让品牌字符的识别效率更高，

　　整个构件的边缘没有突兀的棱角，无论是作为手持纪念件还是固定安装的饰件，都能保证接触时的安全性。在实际选型使用时，可根据应用场景的尺寸需求对整个构件做等比例缩放，缩放过程中所有结构的壁厚、圆角、安装孔位都会按比例同步调整，不会出现结构失效的问题，比如缩小到直径30mm左右可作为胸针使用，放大到1米以上可作为户外展示的大型标识，不同缩放比例下的结构强度都经过建模阶段的应力校核，常规使用场景下不会出现结构变形或者断裂的问题。针对表面处理的适配，整个构件的外表面都做了均匀的曲面连续性处理，没有局部的凹陷或者凸起，可直接适配阳极氧化、电镀、喷漆、喷砂等多种表面处理工艺，处理后不会出现积液、色差不均的问题，翼片的分层台阶位置也做了微小的斜面过渡，避免表面处理时在台阶位置出现积漆或者镀层过厚的问题。
