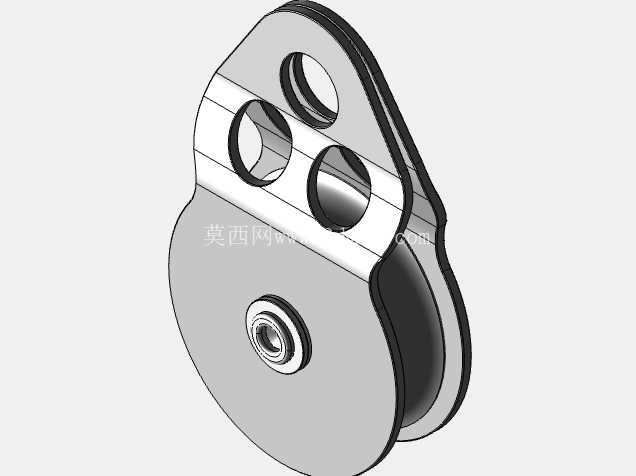

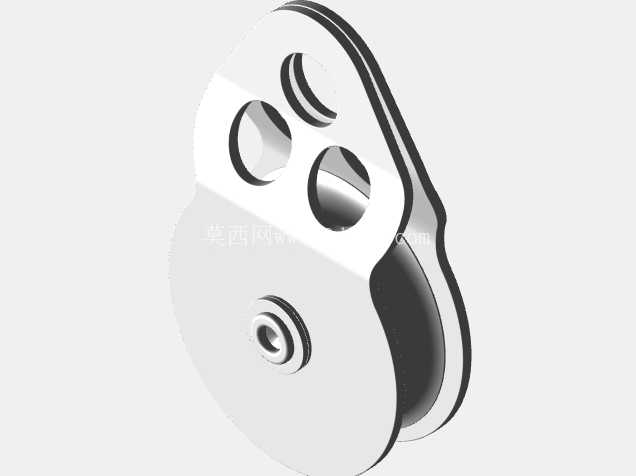

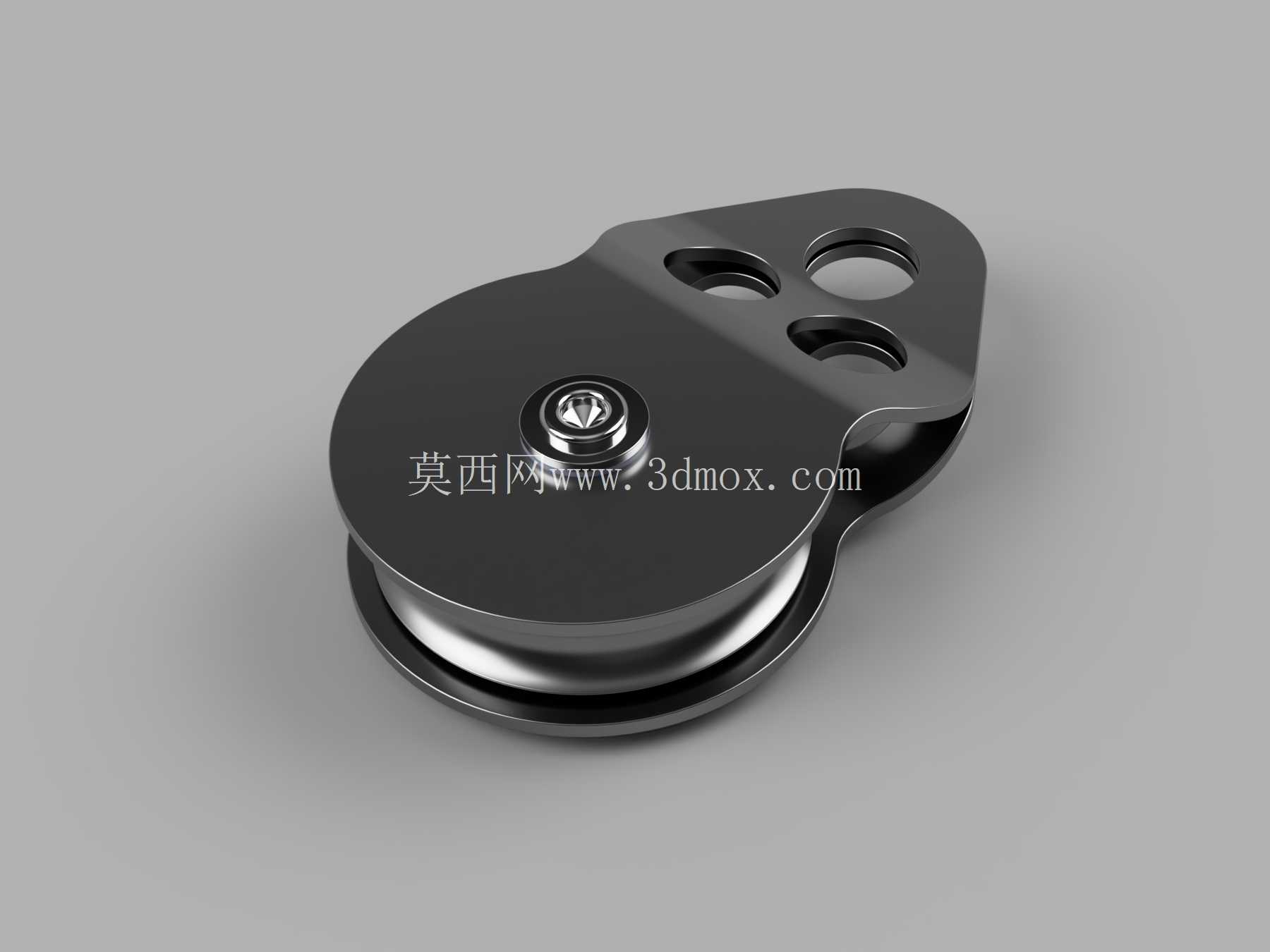

高空作业用POLLUX型承重滑轮结构设计

这款滑轮结构主要面向高空作业、绳索救援、户外攀登、工业吊装辅助等场景设计，作为绳索系统中的核心转向承重部件，其核心作用是改变绳索受力方向、降低绳索滑动摩擦阻力，同时在动态荷载下保持结构稳定性，避免绳索出现卡滞、脱出、磨损加剧等问题，是高空作业个人防护系统、绳索救援装备组、工业索具吊装系统中不可或缺的基础受力构件。

从实际工况需求出发，该滑轮在设计阶段首先锁定了核心性能边界：额定工作荷载需覆盖单人高空作业加随身工具的总重量，同时预留足够的安全系数，应对坠落冲击、动态荷载波动等极端情况；整体结构采用一体式侧板加枢轴固定的设计思路，主体侧板采用高强度合金钢材冲压成型后做表面硬化处理，既保证整体结构的抗形变能力，又控制整体重量，避免给作业人员增加额外负重。滑轮轮体采用深槽型设计，槽型弧度匹配常用攀登绳索、静力绳的外径范围，轮槽表面做光滑圆弧过渡处理，避免绳索在滑动过程中出现局部应力集中，减少绳索外层编织层的磨损，延长绳索使用寿命。

轮体内部集成了密封型滚动轴承，转动阻力极低，即使在大荷载下也能保证绳索顺畅滑动，不会出现轮体卡滞导致绳索摩擦发热、强度下降的问题；轴承两侧设置有密封挡圈，可阻挡户外作业时的沙尘、泥水进入轴承内部，降低日常维护频次，适应复杂户外作业环境。侧板上设置的三个不同孔径的安装孔，分别对应不同的挂载需求：顶部大孔用于主承重挂载，可连接安全钩、挂点等构件，两个侧孔可用于辅助挂载、绳索导向或者多系统组合连接，安装孔边缘均做了倒圆角处理，避免挂载时对安全钩、连接环造成局部刮擦磨损，影响连接构件的强度。

从安装边界来看，该滑轮整体外形为贴合轮体的水滴型轮廓，无突出的尖锐棱角，避免在作业过程中勾挂衣物、绳索或者其他装备；整体厚度控制在窄幅范围内，可适配绝大多数标准安全钩的开口宽度，不需要额外定制连接构件即可完成快速挂载。枢轴采用内六角螺栓加防松螺母的锁紧结构，日常维护时可快速拆解，清理轮槽、检查轴承状态、加注润滑脂，不需要专用工具即可完成现场维护，适配户外作业、野外救援等缺乏专业工具的场景。

在结构细节处理上，侧板与轮体之间的间隙控制在极小范围内，既保证轮体转动不受干涉，又能避免绳索在偏角受力时卡入侧板与轮体的缝隙中，造成绳索磨损或者滑轮卡滞；轮体边缘做了圆弧收边处理，即使绳索出现小角度偏斜，也能顺畅滑入轮槽内部，不会出现割绳、卡绳的问题。整体结构没有多余的外露零部件，所有固定结构均做了沉头处理，避免突出部位勾挂异物，同时减少结构受外力碰撞变形的概率。

针对高空作业场景的特殊需求，该滑轮在设计时充分考虑了单手操作的可能性，挂载时不需要双手配合即可完成安全钩的连接，侧板的轮廓做了防滑纹理处理，佩戴防护手套时也能稳定握持，完成挂载、调整等操作。整体表面做了哑光黑色防腐涂层处理，既具备良好的防锈抗腐蚀能力，适应高湿度、高盐雾等恶劣作业环境，又不会因为表面反光影响作业人员视线，适配救援、高空施工等多种作业场景的使用需求。

从受力路径设计来看，挂载时的荷载通过顶部安装孔传递到两侧侧板，再通过枢轴传递到轮体，最终由轮槽内的绳索承担整个荷载，整个受力路径短且直接，没有多余的传力构件，最大程度降低了结构失效的风险；侧板的轮廓形状按照受力仿真结果做了优化，在应力集中的枢轴安装位置、挂载孔位置做了局部加厚处理，其他非主要受力区域做了减重挖空，在保证结构强度的前提下尽可能降低整体重量，实现强度与重量的最优平衡。
