3D打印磁性国际象棋套装（含棋盘）

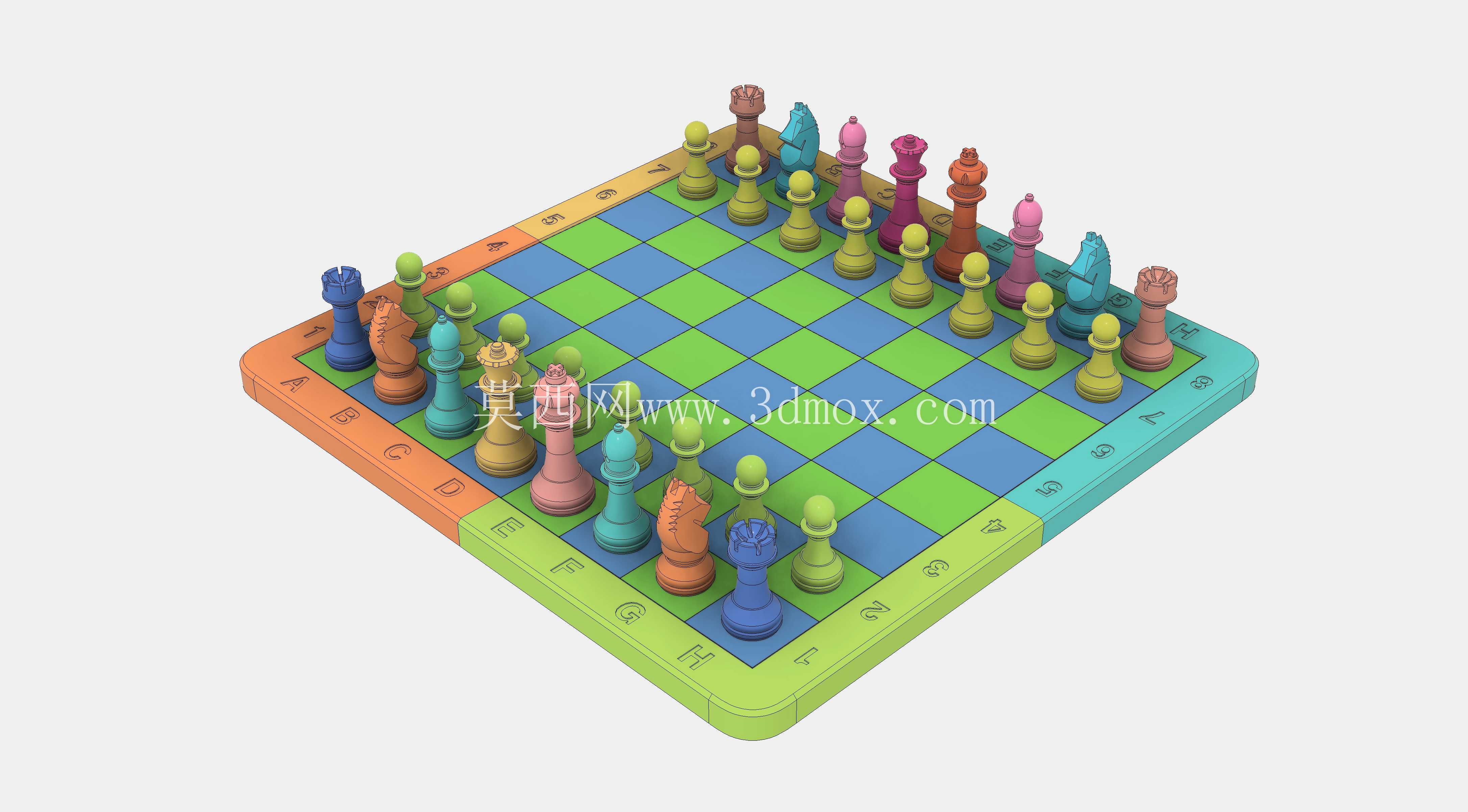

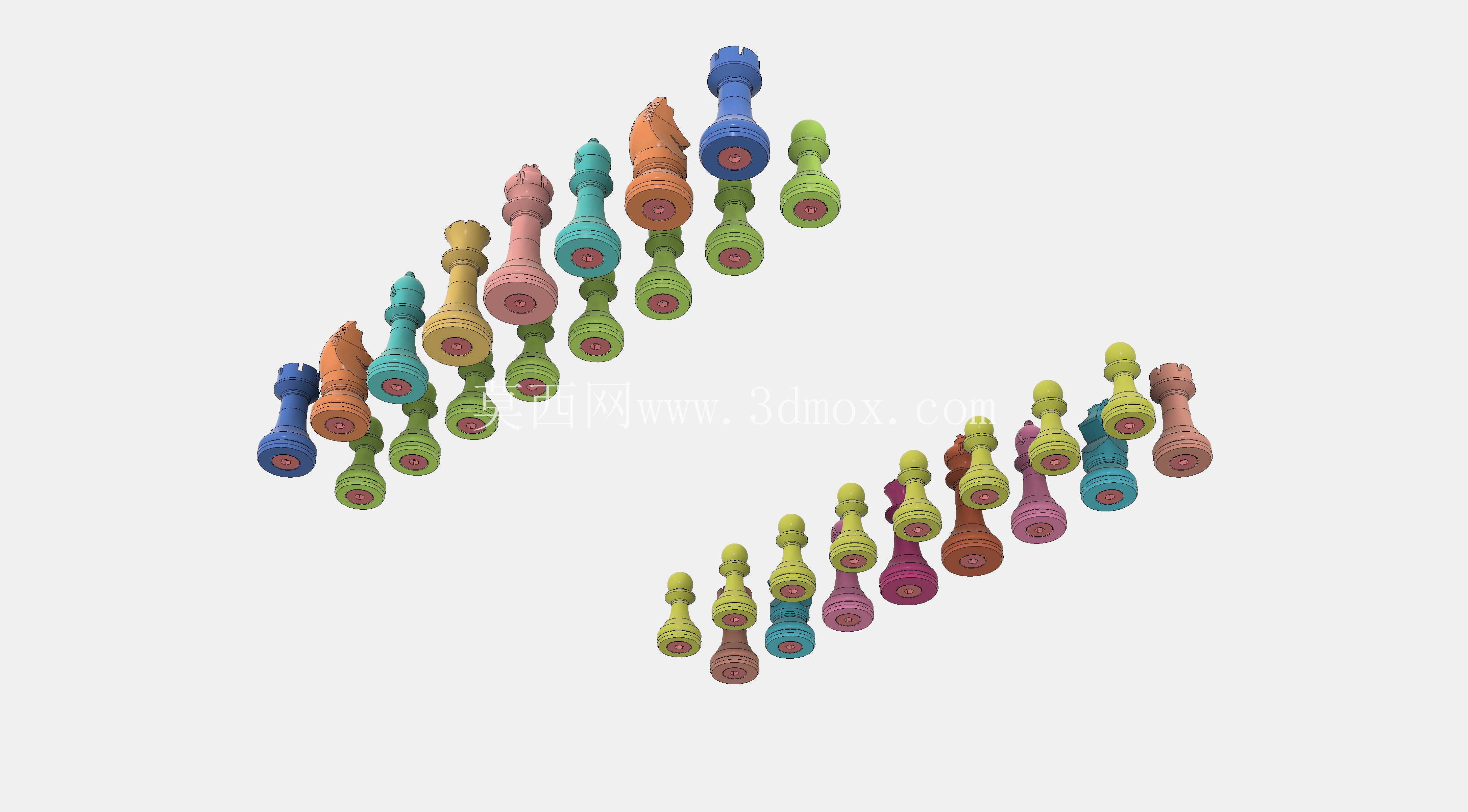

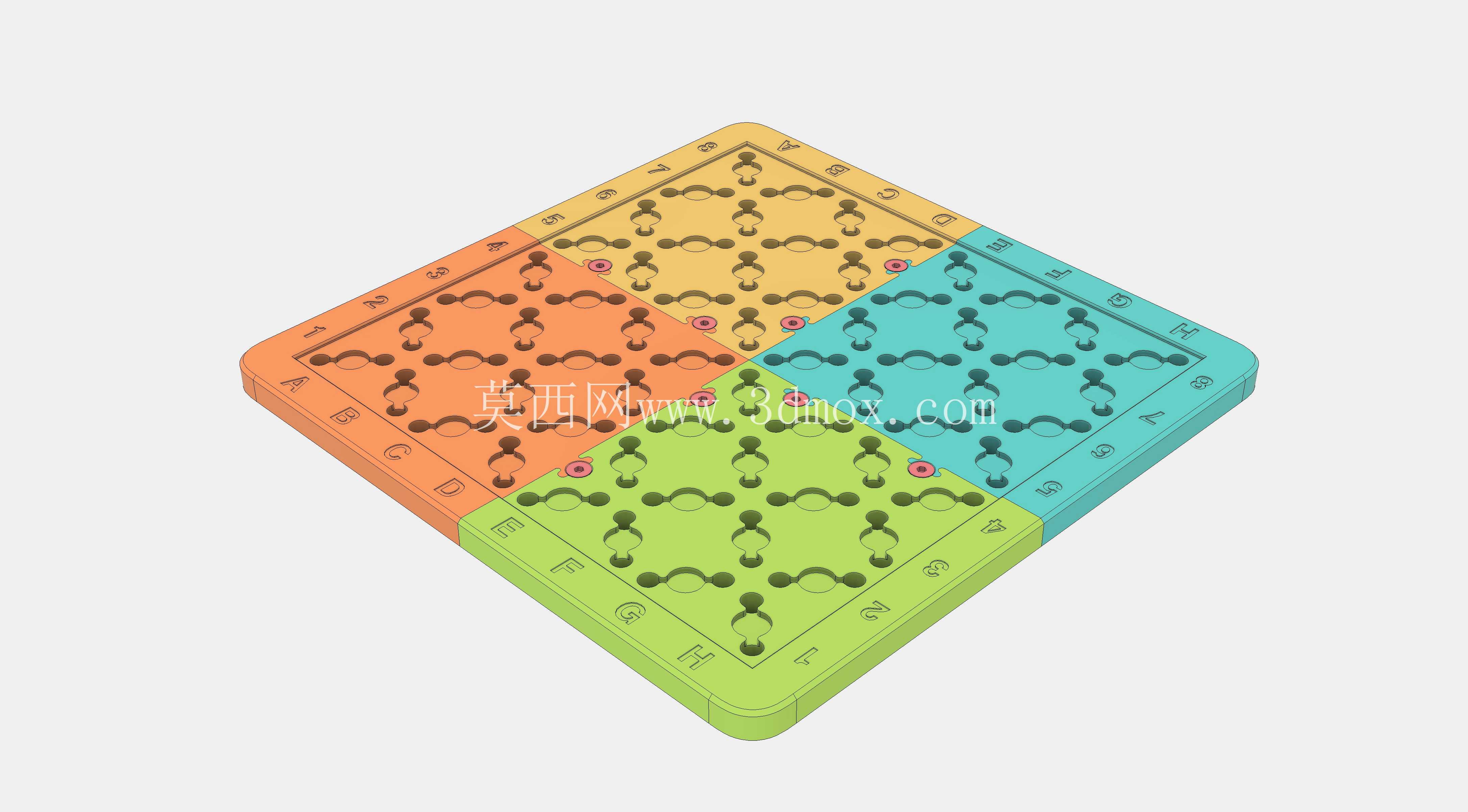

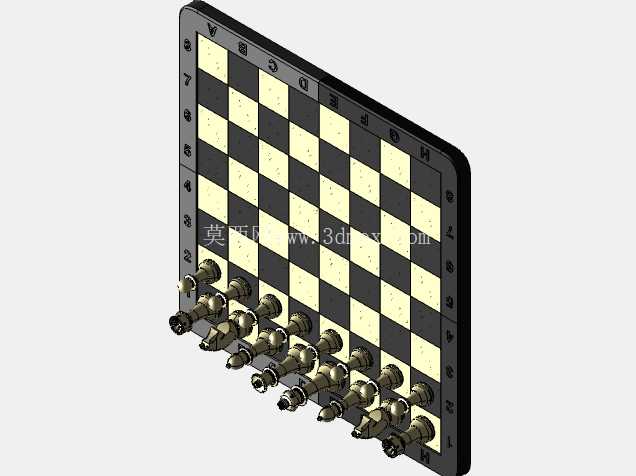

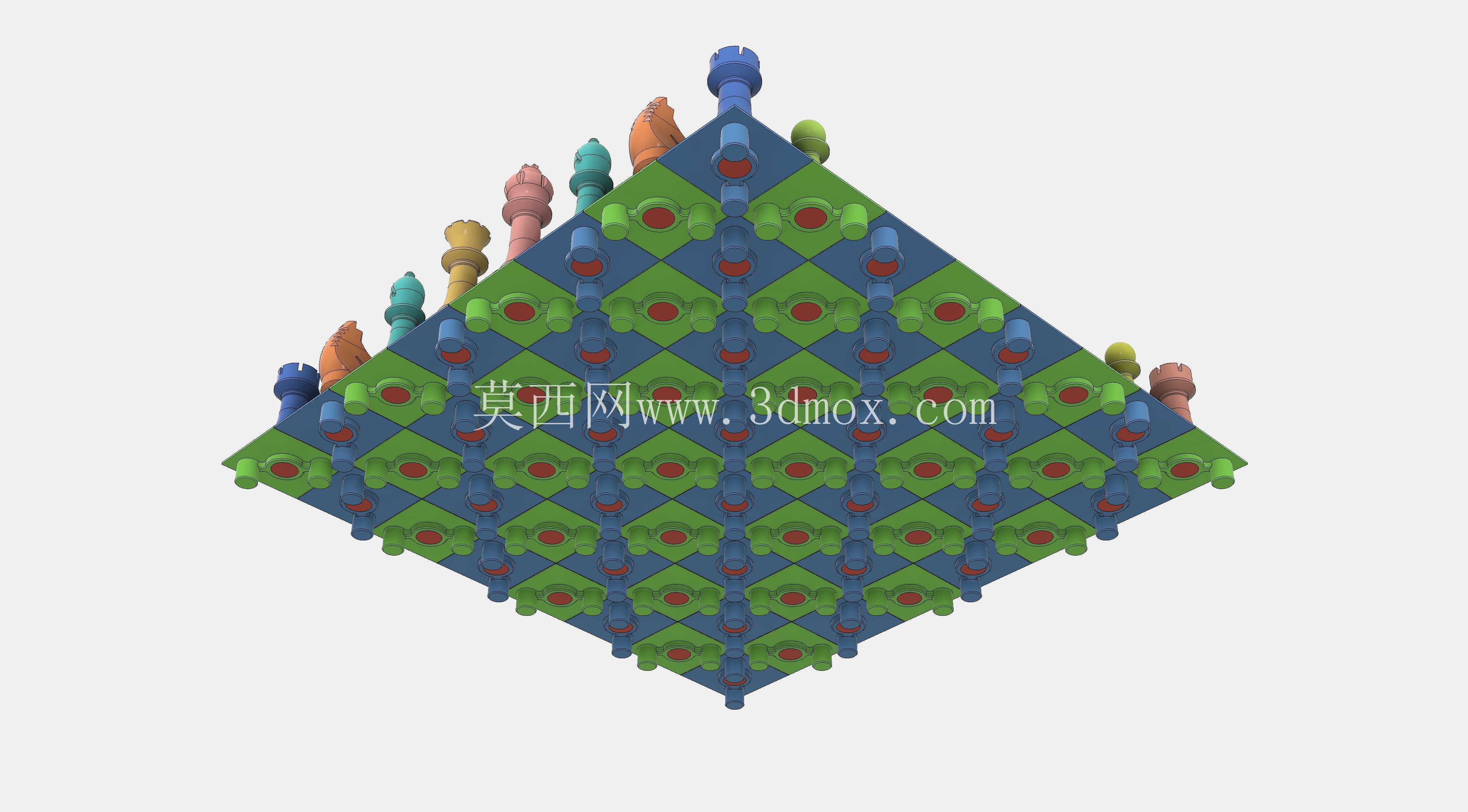

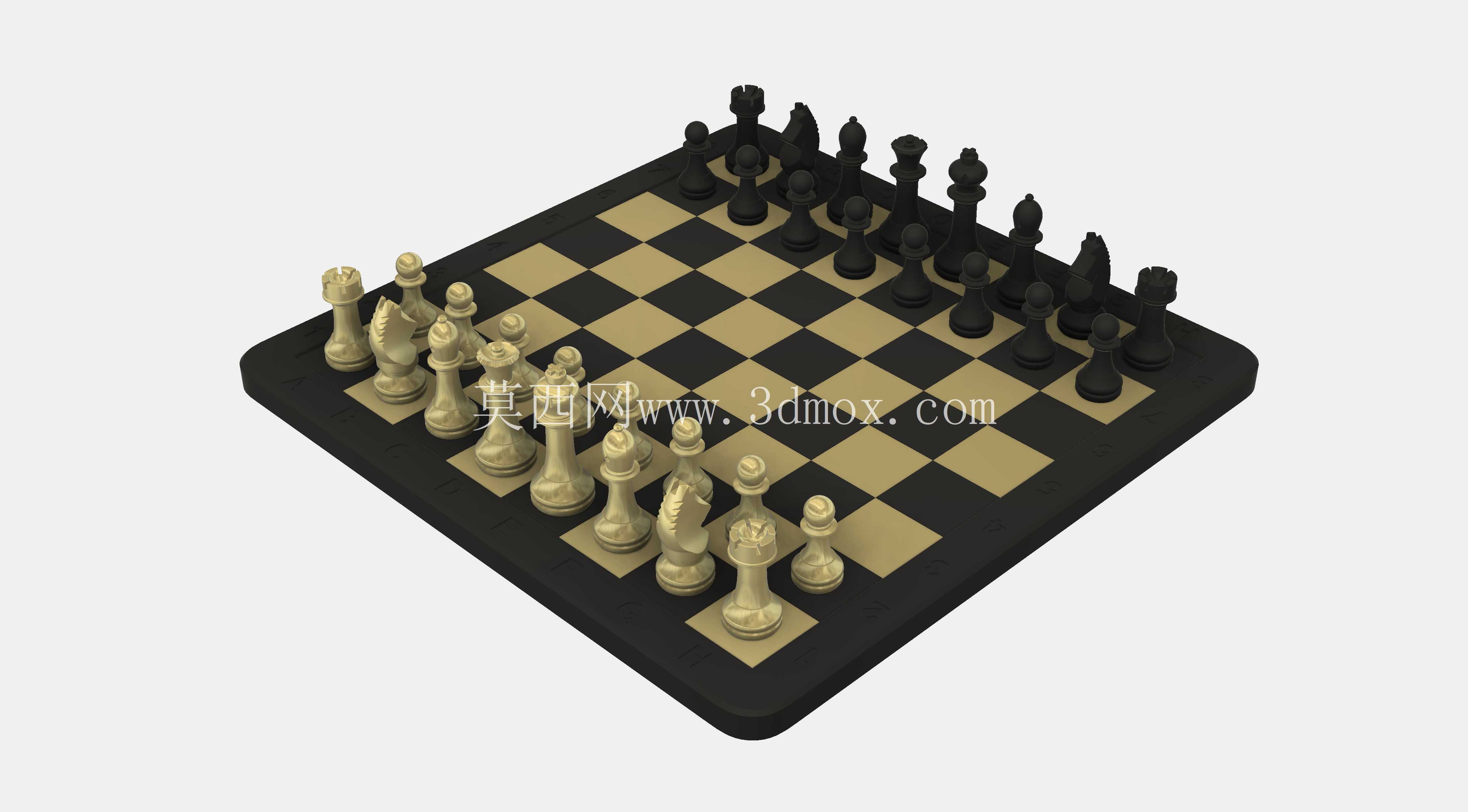

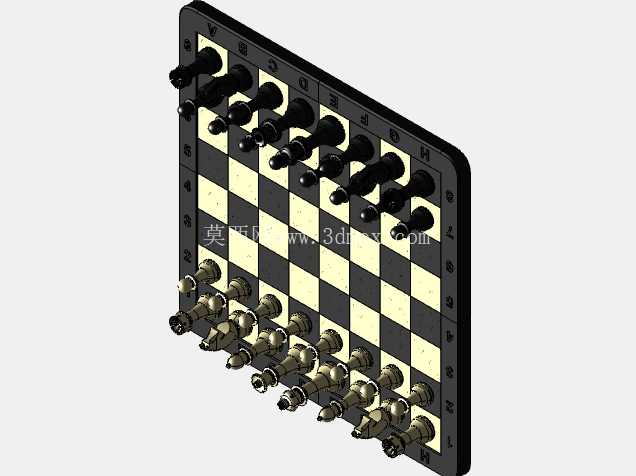

一套可3D打印的国际象棋棋盘，内置磁铁。*更新* 在v116版本中，我通过将榫头偏移几毫米，使棋盘底座实现了防错位设计。我还为榫头添加了0.3毫米的倒角，使其更容易安装。此外，磁铁现在插入棋盘底座而不是棋子方格中。这使得打印速度更快，并且如果您想更换方格颜色，无需更换磁铁。我还移除了黑色棋子的模型，因为它们的螺纹孔是镜像的。请打印两种颜色的白色棋子。*更新结束* 所有部件均设计为无需支撑即可打印。棋盘由4个部件组成，并通过牢固的螺栓榫头连接在一起。黑色和白色棋子的尺寸不同，以防止安装错位。为确保尺寸匹配的接口能够正确贴合，请使用最高质量的打印设置。我已使用 PRUSA MK4 打印机和 0.4mm 喷嘴，以“0.10mm 快速细节”默认 PLA 设置测试了该设计。需要 64 个 12mm 外径 x 3mm 的磁铁和 40 个 M6-1.0 x 10mm 的钢制平头螺栓。不锈钢螺栓不适用，因为它们不具有磁性。网格尺寸为 40mm，零件为 75 FIDE 比例。
