Pinion中轴转73mmBSA五通碗组焊接适配支架

在自行车改装与定制车架制造场景中，不同规格中轴与车架五通的适配问题一直是从业者需要解决的核心痛点，尤其是Pinion内置变速中轴系统，由于其壳体尺寸、安装定位逻辑与常规BSA五通存在差异，很多存量车架或是定制焊接车架无法直接兼容该类中轴，这款适配支架正是针对这一实际工程需求设计的焊接式转接结构。

从实际使用场景来看，该支架主要服务于两类作业需求：一类是针对原有兼容Pinion中轴的自行车车架进行维修、替换时的定位装夹，另一类是将原本适配73mm BSA/ISO规格中轴的常规自行车车架，通过焊接该支架完成改装，使其能够顺利安装Pinion中轴系统，不需要对车架原有的五通结构进行破坏性切削加工，大幅降低改装的工艺难度与结构风险。

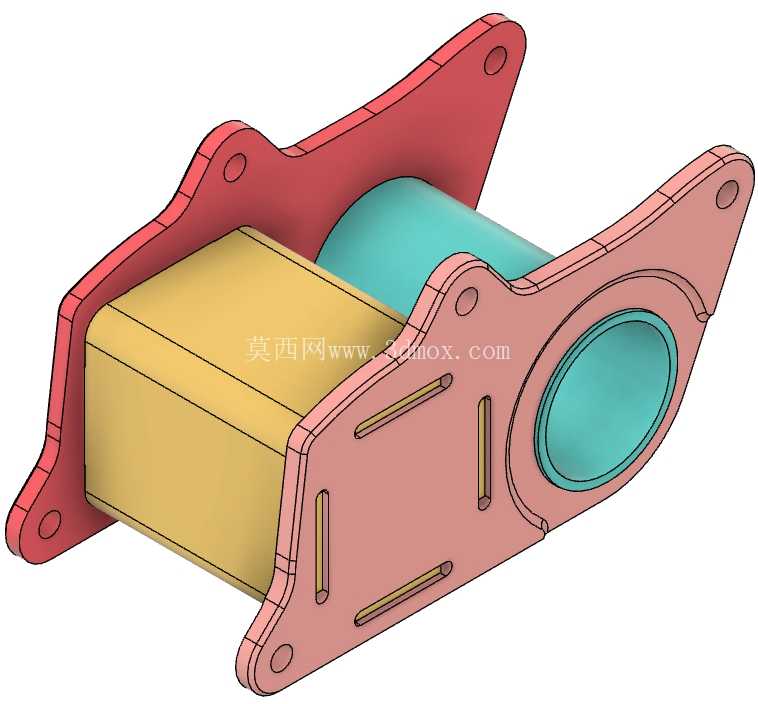

设计思路上，该支架采用分体式焊接耳板加主体套筒的组合结构，两侧的红色安装耳板预留了多个定位安装孔，一方面是在焊接作业时可以通过孔位安装定位销，将支架精准固定在车架的对应安装位置，避免焊接过程中出现移位导致中轴安装同轴度超差；另一方面耳板的外形轮廓完全贴合自行车车架下管、后下叉的连接区域曲面，焊接后能够形成足够长的焊缝连接长度，保证支架与车架连接后的结构强度，足以承受Pinion中轴传递的骑行扭矩，不会在长期颠簸骑行、大扭矩踩踏时出现焊缝开裂的问题。中间的主体套筒部分，内孔尺寸完全匹配73mm BSA五通的安装直径，端面的环形定位台阶可以与碗组的安装端面完全贴合，保证碗组压装后的轴向定位精度，避免中轴安装后出现轴向窜动。套筒与两侧耳板之间设置了多道加强筋结构，同时在耳板与套筒的连接区域设计了长条形的应力释放槽，焊接过程中产生的焊接应力可以通过这些槽位进行释放，减少焊接变形量，保证焊接后套筒内孔的圆度与同轴度符合安装要求，不需要焊后进行大量的二次机加工修正。

安装边界方面，该支架适配的目标五通规格为标准73mm BSA/ISO中轴壳体，焊接前需要将车架原五通区域的多余余量切削至匹配支架耳板的贴合轮廓，支架套筒的轴向长度与73mm五通的标准宽度一致，安装后中轴的轴向位置与原厂BSA中轴的安装位置完全重合，不会改变原车的链线位置，不需要额外调整盘片、后拨的安装位置，保证变速系统的原有几何参数不变。焊接作业时，由于支架采用7005与6061铝合金作为加工基材，焊接过程中必须选用匹配的铝合金焊丝，严格控制焊接电流与层间温度，避免铝合金材料出现过烧、强度下降的问题；在针对带Pinion桥接器的车架进行装夹作业时，该支架可以直接作为焊接夹具使用，通过耳板上的定位孔将桥接器与车架的相对位置完全固定，不需要额外制作专用的焊接工装，减少定制改装过程中的工装制作成本。

从结构特性来看，该支架没有多余的冗余结构，所有的结构设计都围绕安装定位精度、焊接连接强度、应力控制三个核心工程目标展开，耳板上的安装孔位同时兼顾了焊接定位、后期维护装夹的双重作用，套筒的壁厚经过校核，既能够满足碗组压装后的强度要求，不会出现压装变形，又尽可能控制了整体重量，避免给车架增加过多的额外重量。对于自行车定制工坊、车架改装从业者来说，这类标准化的转接支架可以大幅缩短Pinion中轴改装的作业周期，不需要针对每一台车架单独设计制作转接结构，同时标准化的尺寸设计也能保证每一次改装的安装精度一致性，减少因手工制作转接件带来的尺寸误差，避免出现中轴转动卡滞、异响、链线偏移等改装后常见的问题。
