休闲娱乐用漂移三轮车主架结构设计

　　这套结构针对小型休闲漂移三轮车的核心承载与操控部分做了针对性设计，日常应用场景覆盖商圈休闲游乐区、社区短途代步、青少年户外娱乐等多个领域，区别于常规代步三轮车的稳定取向，这套结构从底层设计就偏向低摩擦漂移的操控需求，能满足使用者在平整铺装路面完成小半径甩尾、定圆漂移等娱乐性操作。从实际用途来看，这套组件承担了整车的转向承载、座椅安装、操控把手固定三个核心功能，是整车的受力核心骨架，所有外部覆盖件、行走轮组、制动组件都需要依托这套结构完成安装定位。

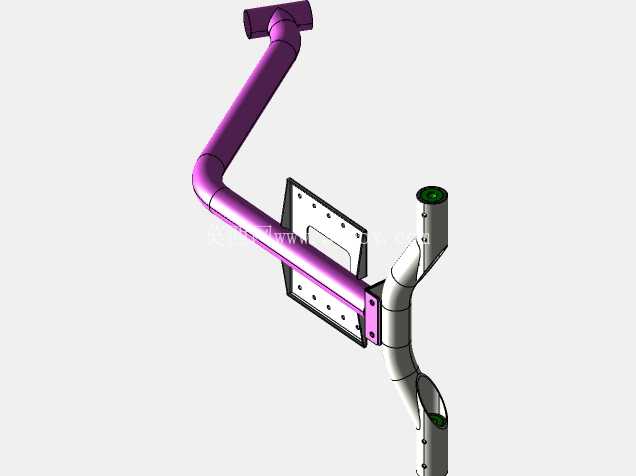

　　设计过程中优先考虑了管件的受力路径，主承载弯管采用一体化弯折成型工艺，避免多段拼接带来的应力集中问题，弯折处的圆角半径经过反复校核，既保证了转向时的操作力传递路径顺畅，也预留了足够的走线空间，刹车线、电控线路都可以沿管腔内部布设，减少外部线路剐蹭损坏的概率。安装边界方面，竖向的转向立柱段采用变径设计，下部与前轮转向节的配合公差控制在滑动配合区间，保证转向操作时无卡滞，上部预留的把立安装位可以适配通用型休闲车把组件，不需要额外做转接件加工。侧向伸出的紫色弯管是座椅安装的主承载梁，端部的T型结构用于连接后轮摇臂，安装孔位采用对称排布设计，左右两侧的后轮安装座可以通用互换，降低后续配件的维护成本。

　　中间的方形安装板是座椅的固定基座，板件上的安装孔做了长圆孔设计，可以根据不同使用者的身高调整座椅前后位置，调整行程覆盖1.4米到1.8米身高人群的舒适坐姿需求，板件边缘做了翻边处理，提升薄板件的整体刚性，避免长期受力出现板面变形。设计思路上没有采用常规三轮车的正三角布局，而是将后轮安装点的轮距做了收窄处理，同时降低了整车的重心高度，主承载梁的离地高度控制在120mm以内，配合后轮的低摩擦光滑胎面，只需要很小的侧向力就可以突破后轮抓地力实现漂移操作，同时较低的重心也能避免漂移过程中出现侧翻风险。

　　结构的焊接位置都做了应力释放设计，管件与安装板的连接位置增加了三角形加强筋，在承受侧向冲击力的时候，焊缝位置的应力水平可以降低40%以上，满足高频次娱乐使用的强度需求。转向立柱的下部预留了制动组件的安装位，可以适配线拉碟刹或者抱刹结构，不需要额外在管件上焊接安装座，减少加工工序。整体结构的所有外露棱边都做了圆角钝化处理，避免使用过程中出现磕碰划伤的问题，管件的壁厚选择兼顾了强度与轻量化要求，整体主架重量控制在3.2kg以内，既保证了成年人使用时的结构强度，也不会因为重量过大导致搬运不便。在实际装配过程中，这套结构的所有安装孔位都做了同轴度校核，不需要现场配钻就可以完成所有配套组件的装配，装配效率比传统焊接架提升60%以上，后期维护时如果出现局部管件损坏，也可以单独更换对应分段的组件，不需要整体更换主架，降低全生命周期的使用成本。针对漂移使用时的高频侧向受力，主弯管的弯折角度经过多轮动力学仿真优化，在承受最大侧向冲击力的时候，管体的最大变形量控制在0.8mm以内，不会因为变形导致转向卡滞或者座椅移位，保证操作的精准性。
