小型龙门式三轴数控木材切割加工设备

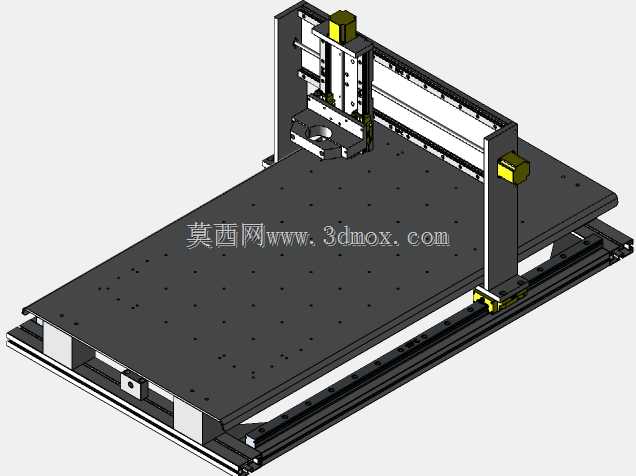

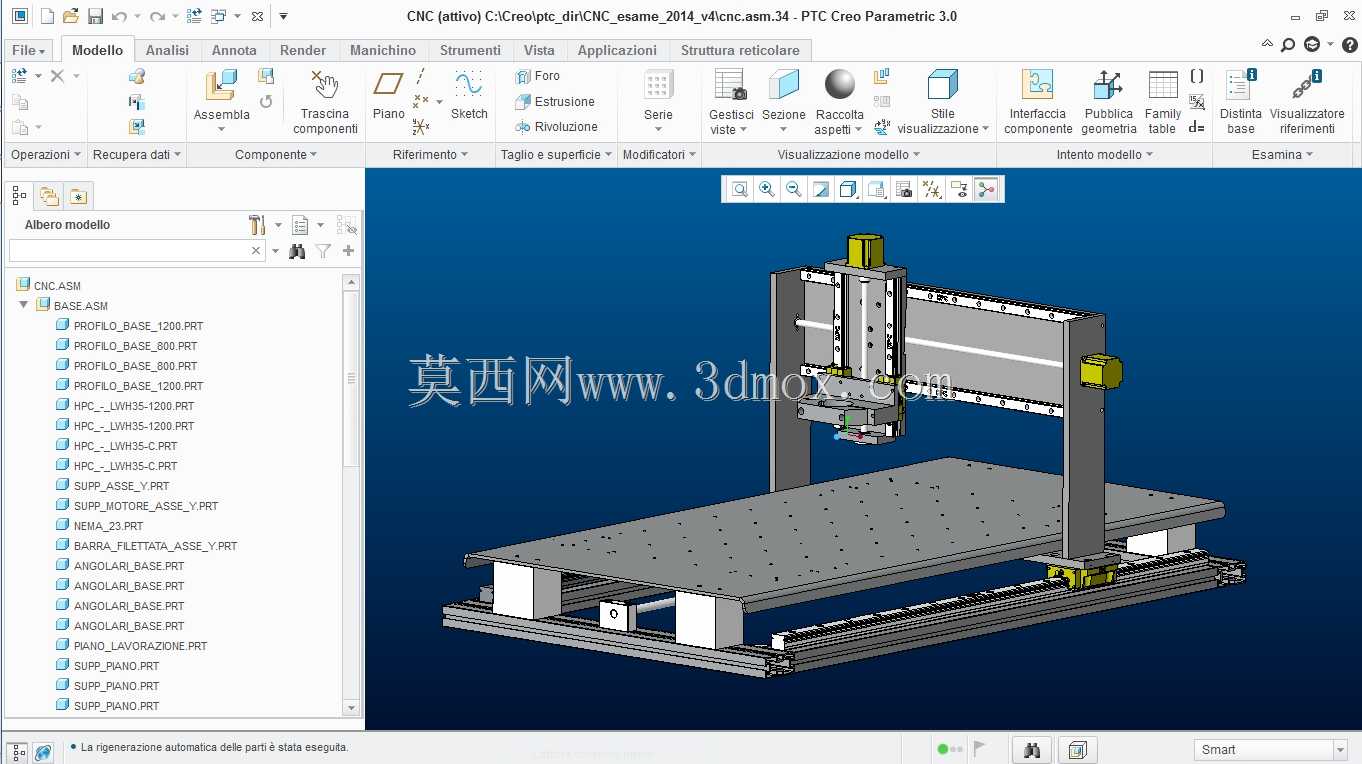

这款三轴数控加工设备采用龙门式动梁结构设计，主要面向小型木材加工、广告板材切割、工艺浮雕加工场景，可适配实木、密度板、亚克力、PVC等多种非金属板材的铣削、切割、镂铣作业，也可拓展用于软金属的轻负荷铣削加工。设备整体采用钢板焊接床身作为基础承载结构，工作台面密布标准安装螺纹孔，可搭配通用夹具快速固定不同尺寸的待加工板材，台面的孔位排布经过载荷校核，可保证板材装夹后受力均匀，避免加工过程中板材移位导致的加工误差。龙门横梁采用线性导轨作为传动导向部件，X轴传动沿床身两侧导轨布置，双驱同步传动结构可保证横梁移动过程中的平行度，避免单驱传动带来的横梁偏摆问题，Y轴传动组件安装于横梁之上，搭载可沿Z轴垂直移动的主轴安装座，主轴夹座可适配不同功率的风冷或水冷高速电主轴，满足不同切削负荷的加工需求。设计阶段重点考虑了设备的安装边界条件，整体占地尺寸适配小型加工车间、个人工作室的空间布局，无需额外做特殊地基处理，放置于平整硬化地面即可完成调平安装，设备底部预留调平螺栓安装位，可快速调整整机水平度，保证导轨安装面的平面精度。传动部分采用步进电机搭配滚珠丝杠的传动方案，在控制成本的同时保证了足够的传动精度和重复定位精度，可满足常规板材加工的精度要求，各轴的行程限位位置均预留了硬限位撞块安装位，可避免设备超程运行带来的机械碰撞损坏。走线部分采用拖链内置布线方案，所有动力线、信号线均收纳于柔性拖链内部，可避免设备往复运动过程中线缆磨损、拉扯断裂的问题，拖链的弯曲半径经过核算，可适配线缆的最小弯曲半径要求，延长线缆使用寿命。设备的龙门立柱与床身连接位置采用定位销加螺栓锁紧的装配方式，可保证装配过程中的定位精度，后期维护拆卸后也可快速复位，无需重新做长时间的精度校准。主轴安装座预留了刀具冷却系统的安装接口，可根据加工需求加装喷雾冷却或者水冷系统，适配不同材质加工时的冷却需求，减少刀具磨损，提升加工表面质量。
