Prusa i3结构FDM桌面级3D打印机整机模型

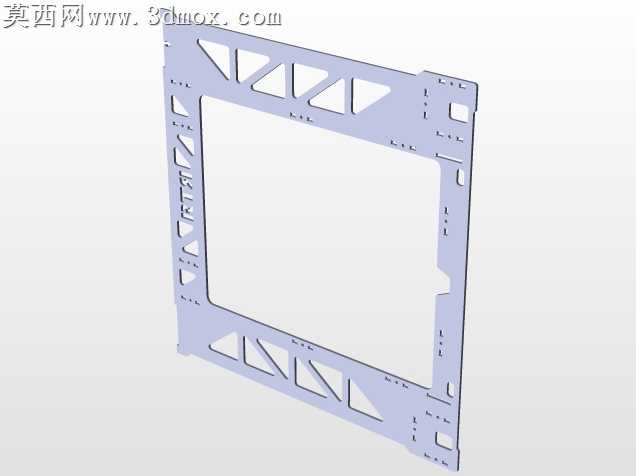

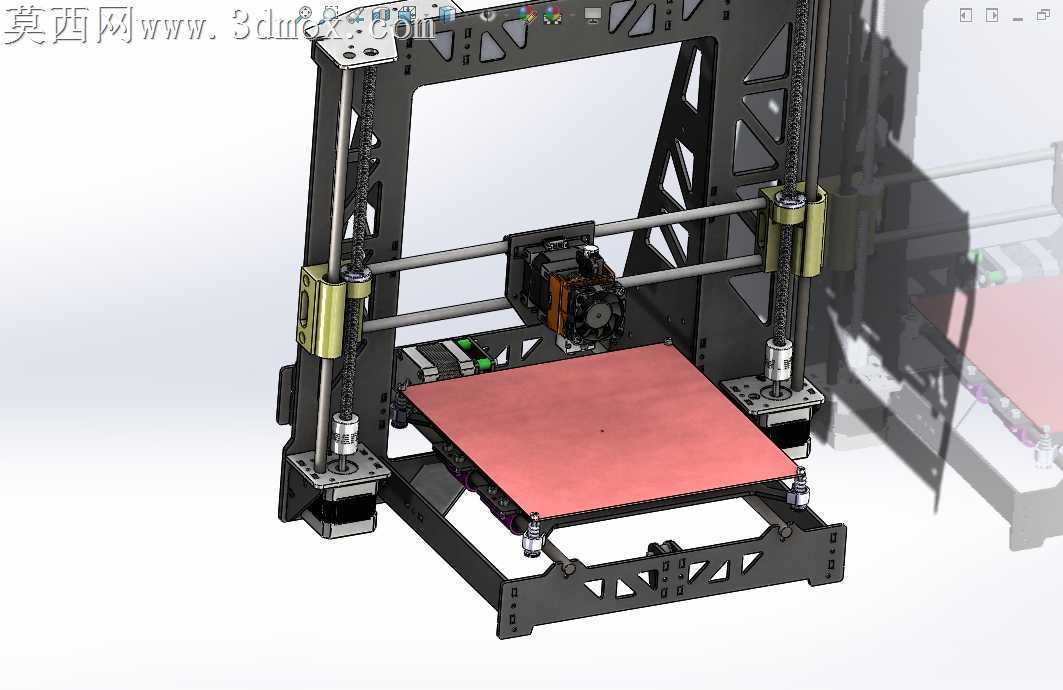

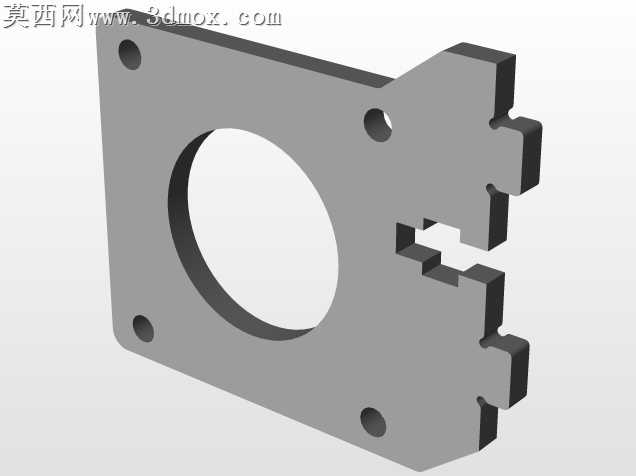

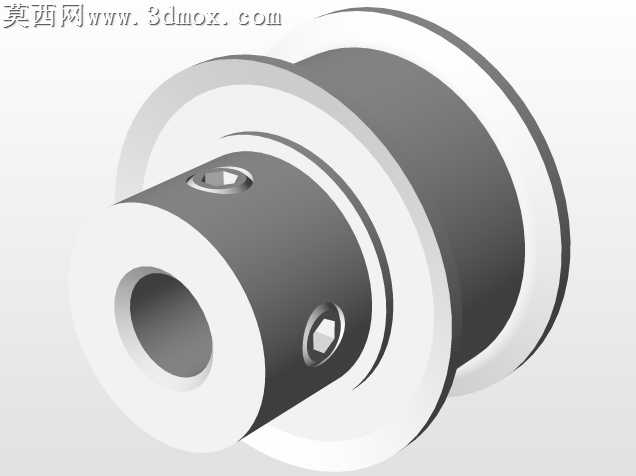

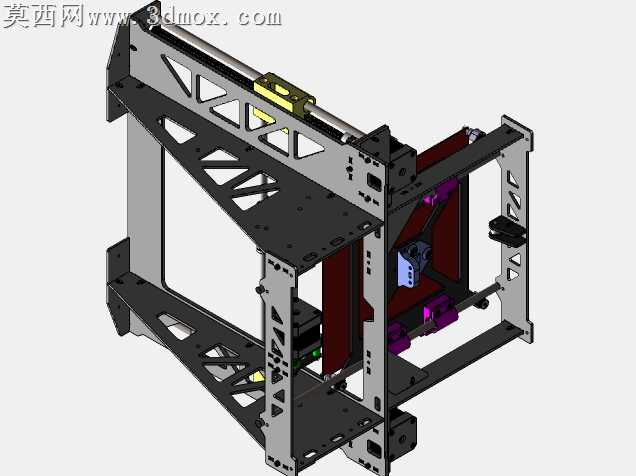

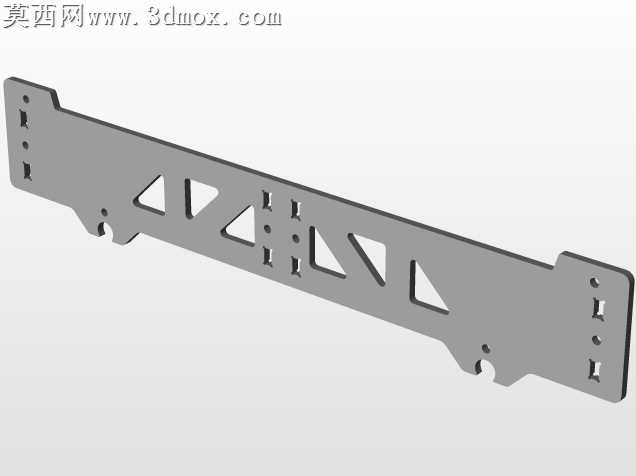

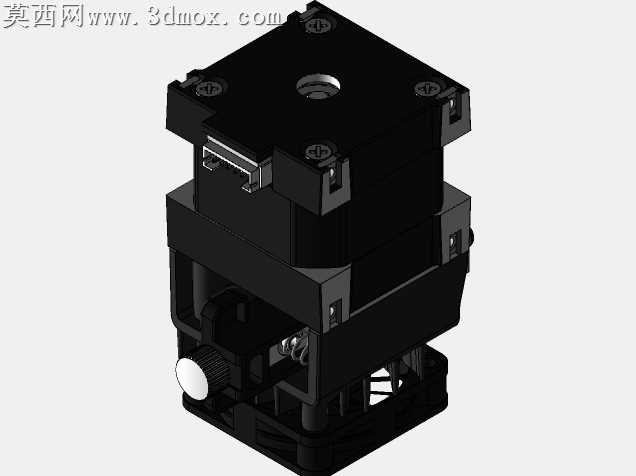

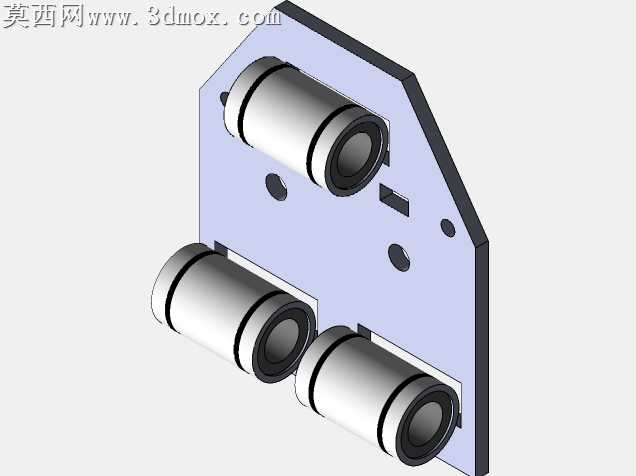

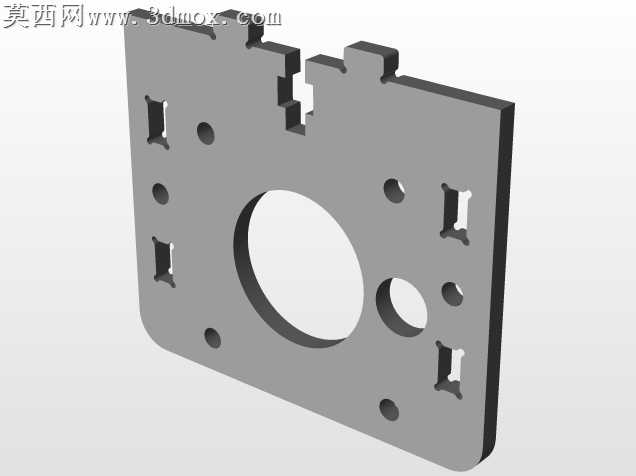

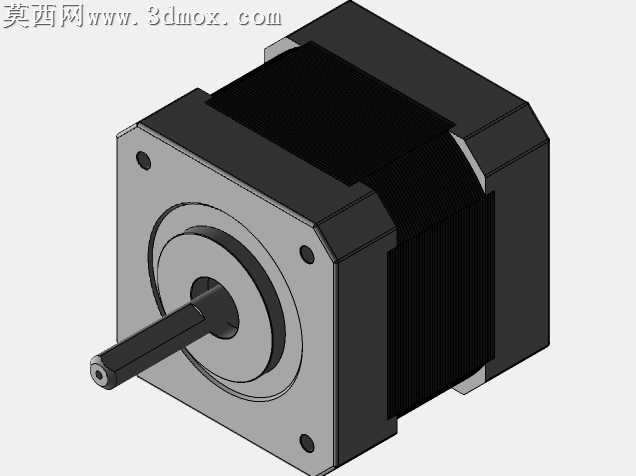

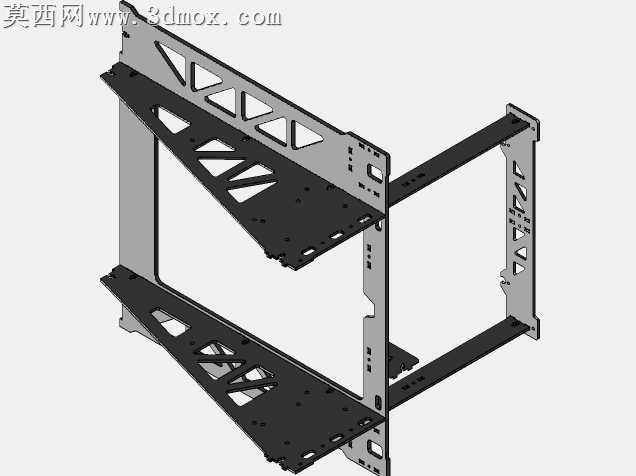

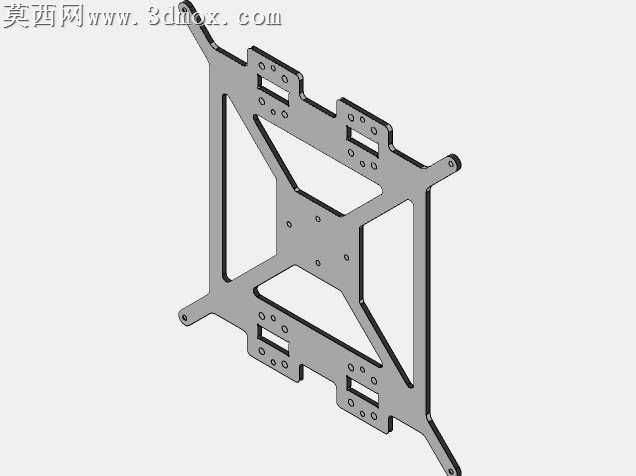

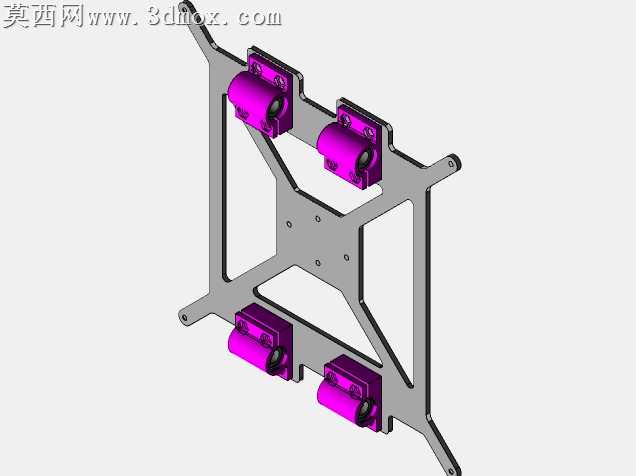

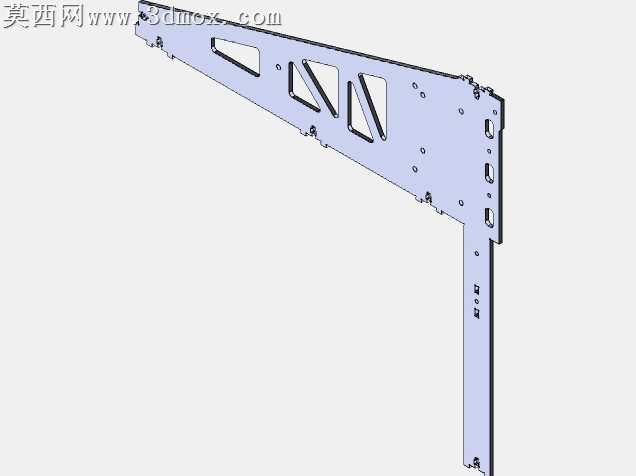

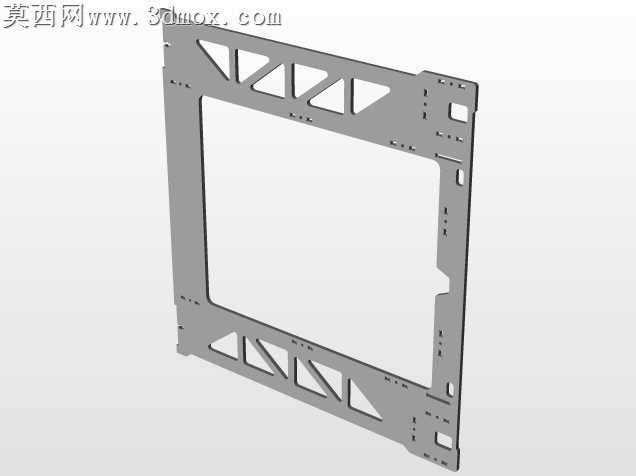

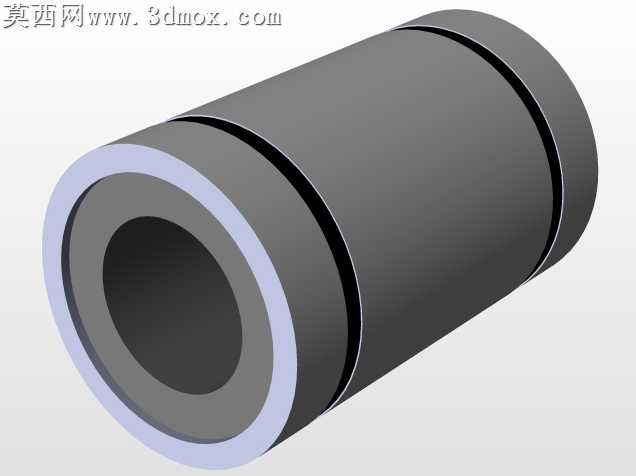

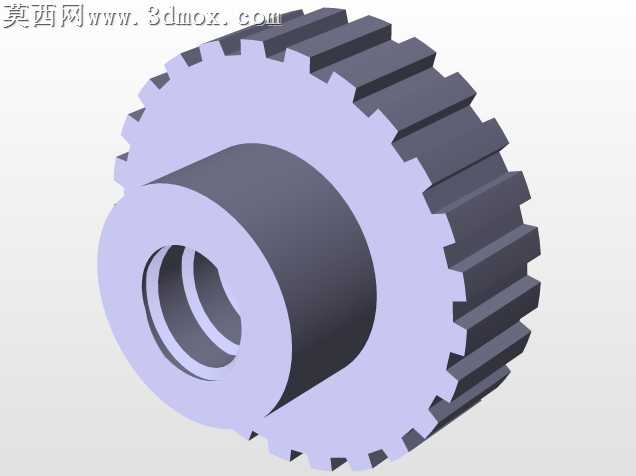

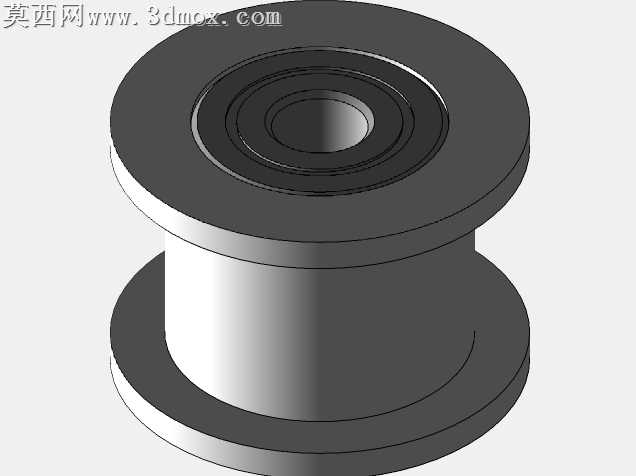

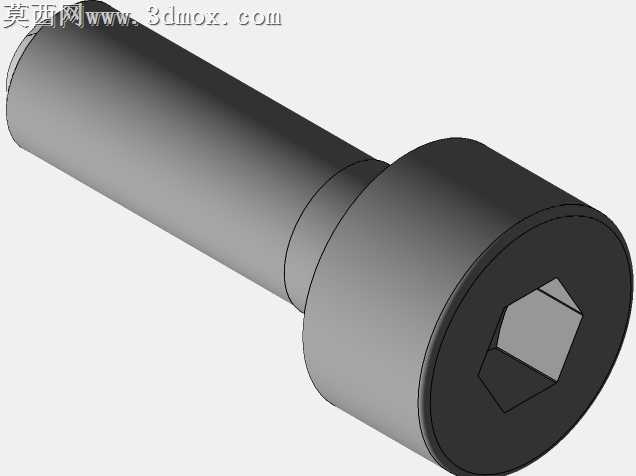

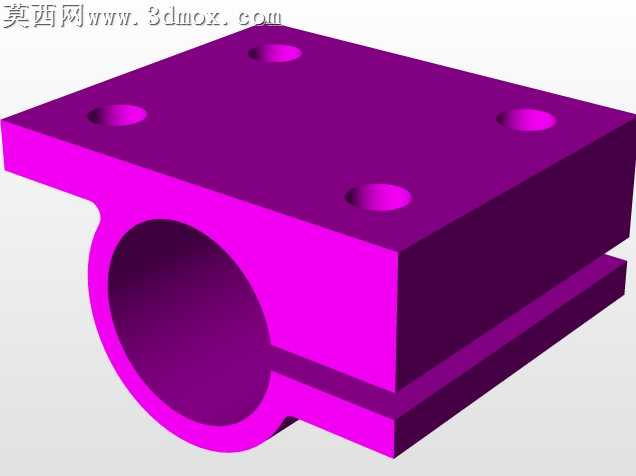

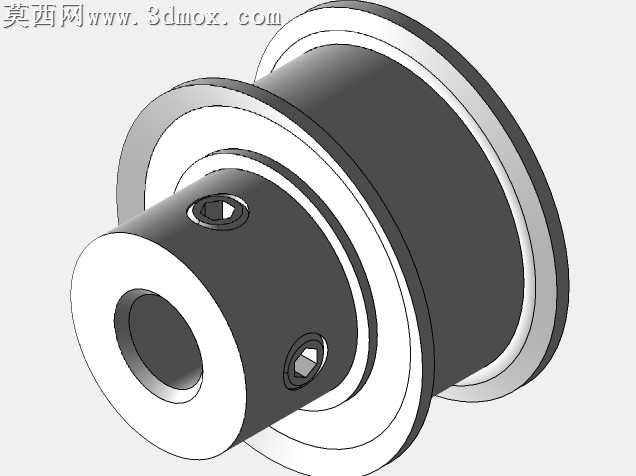

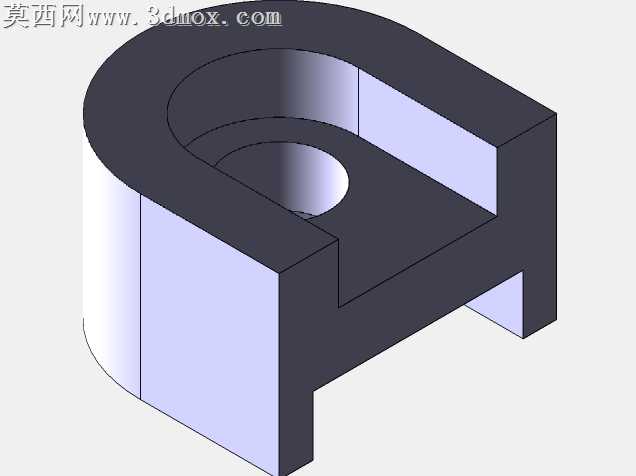

本模型为经典Prusa i3架构的桌面级FDM熔融沉积成型3D打印机整机三维设计成果，建模过程严格遵循开源Prusa系列设备的成熟结构逻辑，完整还原设备各功能模块的装配关系与运动逻辑。建模阶段采用自底向上的装配设计思路，先完成单个标准件、定制加工件的独立建模，再按照实际装配约束完成整机组合，所有零件的配合公差、安装孔位、运动行程均参考真实设备参数设置，确保模型可直接用于结构验证、改装设计参考。材质与渲染层面，针对不同部件的实际材质属性做了区分设置：框架部分采用哑光黑色金属材质模拟钣金/型材机架的磨砂质感，表面做细微的颗粒纹理处理还原金属加工后的表面状态；光轴导轨部分设置高反光镀铬金属材质，还原线性导轨的光滑金属表面特性；打印热床平台采用哑光红铜色材质模拟PEI喷涂热床的表面质感，同时添加细微的表面粗糙度参数还原实际打印平台的摩擦特性；挤出机部分的塑料结构件采用哑光工程塑料材质，同步轮、皮带等传动部件分别设置对应橡胶、铝合金的材质参数，渲染时采用柔和的工作室环境光，清晰呈现各部件的结构层次与装配关系，避免过度反光遮挡结构细节。结构设计上完整还原Prusa i3的经典架构：采用立式龙门框架结构，Z轴采用双光轴导轨搭配丝杆传动的结构，确保打印平台升降过程的稳定性；X轴采用光轴导轨搭配皮带传动，搭载近端挤出机构，可兼容PLA、ABS等多种常见FDM打印耗材；Y轴传动机构集成于底部机架，带动热床做前后往复运动，三个运动轴的限位开关、电机安装位、走线槽位均做了完整还原，机架上的减重镂空结构、安装定位孔、螺丝沉孔等细节均按照实际加工工艺建模，没有遗漏关键结构特征。整个模型的装配约束完全按照实际设备的运动逻辑设置，可在三维软件中模拟各轴的运动行程，验证运动过程中是否存在结构干涉，可用于3D打印机改装设计、教学演示、结构参考等场景，帮助设计者快速理解FDM桌面3D打印机的核心结构与传动逻辑。
