涵道式航空动力涡轮结构设计方案

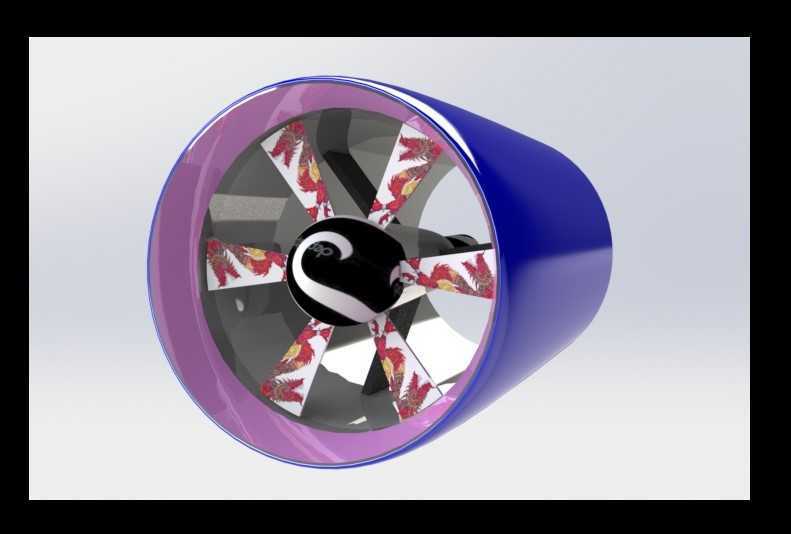

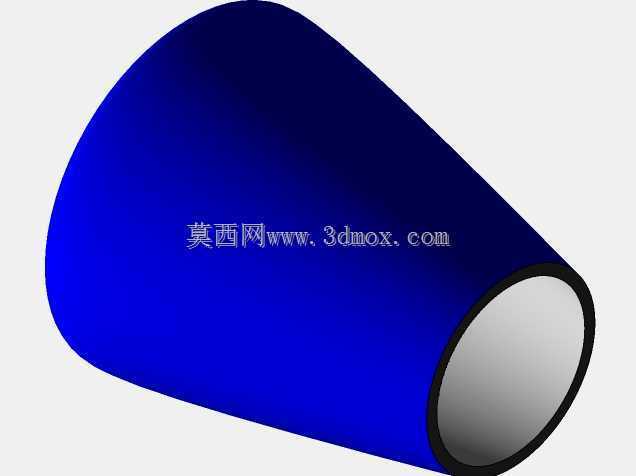

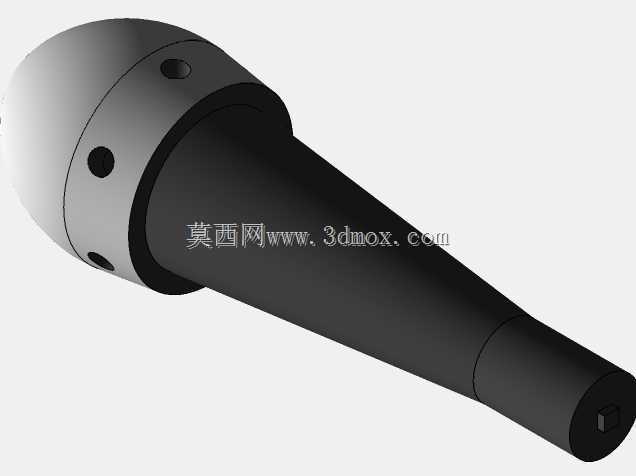

该涵道式涡轮结构主要面向小型航空飞行器、低空无人飞行平台的动力推进场景，也可适配地面风洞试验台、小型风道送风设备的动力端使用，核心作用是通过叶轮旋转压缩气流，在涵道约束下形成定向高速射流，为搭载平台提供稳定推力输出。从功能特性来看，该结构采用外涵道包裹叶轮的布局，相比开放式螺旋桨，能大幅降低叶尖涡流损耗，提升气动效率，同时涵道壁可对高速旋转的叶片形成物理防护，避免叶片剐蹭外界障碍物引发结构损坏，也能降低运行过程中的气动噪音，适配对噪音控制有要求的低空作业场景。设计过程中优先考虑了气动布局与结构刚性的平衡，叶轮叶片采用大扭角变截面设计，从叶根到叶顶的翼型弦长、安装角逐步过渡，保证不同半径位置的气流攻角处于合理区间，避免大推力工况下出现气流分离失速；中心轮毂采用流线型纺锤造型，可减少进气端的气流阻滞，降低入口紊流度，提升进气均匀性。外涵道采用收敛式内壁型面，从进气口到出气口的通流截面逐步收缩，可对叶轮甩出的气流进行整流加速，进一步提升出口气流的动能利用率，涵道外壁采用光滑曲面过渡，减少外部飞行阻力。安装边界方面，该结构的中心轮毂预留了标准动力轴连接接口，可直接匹配常规小型动力输出轴的安装尺寸，涵道外壁预留了三处均匀分布的安装耳座，可通过螺栓直接固定在飞行器机身或设备支架上，安装时需保证叶轮旋转平面与涵道轴线的垂直度偏差不超过0.1mm，避免运行过程中出现动平衡超标引发的振动问题；整体轴向尺寸适配小型飞行器的机头或机尾动力舱布局，径向尺寸可根据不同推力需求进行等比例缩放，缩放过程中需同步调整叶片扭角与涵道收敛比，保证气动性能匹配。结构细节上，叶片与轮毂采用一体化连接设计，连接处做了大圆角过渡，可降低应力集中系数，满足高转速工况下的结构强度要求，涵道内壁与叶尖的间隙控制在合理范围，既避免旋转过程中叶片与涵道壁发生剐蹭，也能减少叶尖间隙的气流泄漏损失。
