台式塑料挤出注射成型设备结构

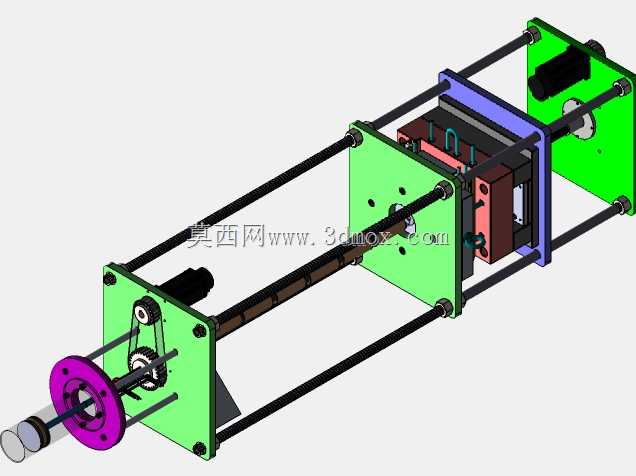

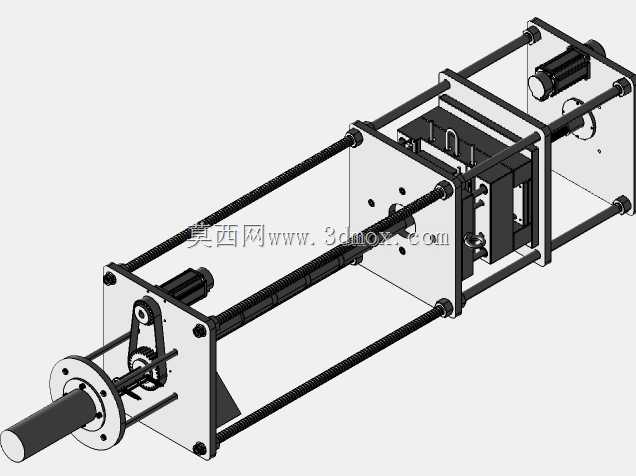

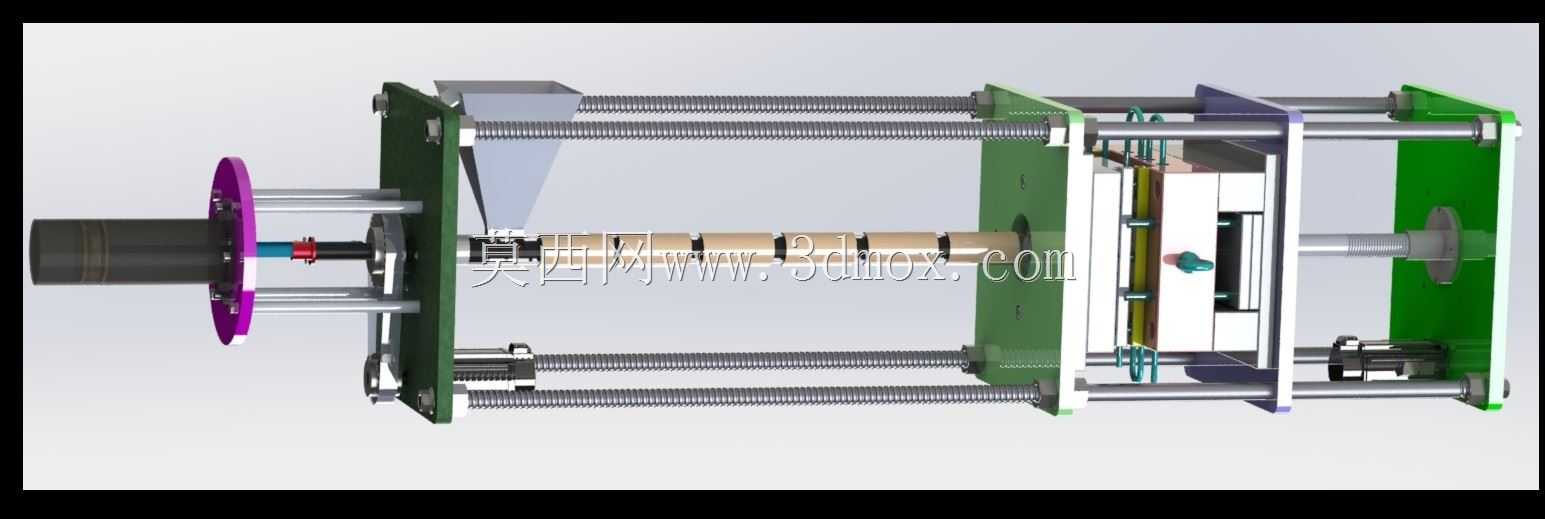

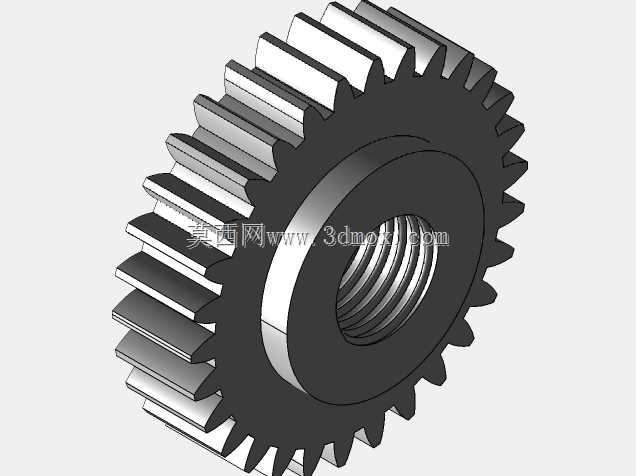

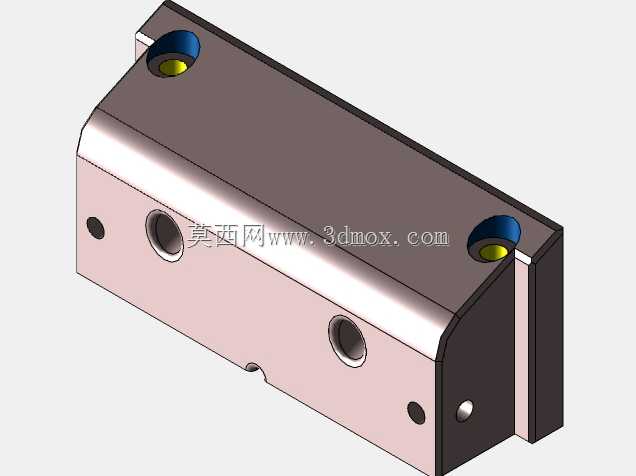

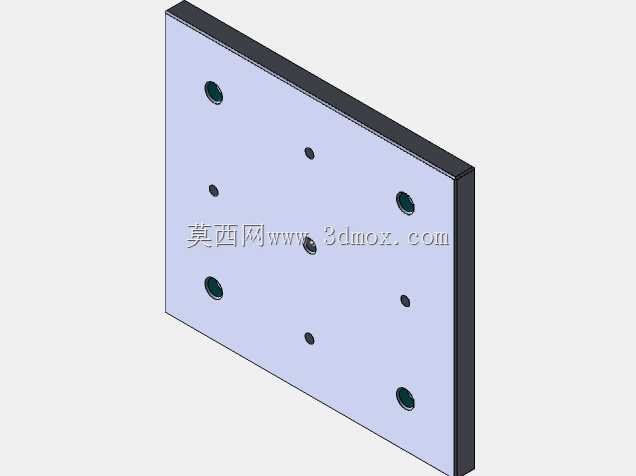

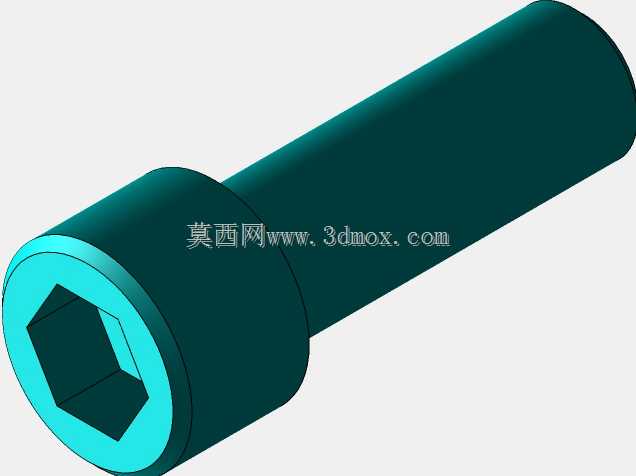

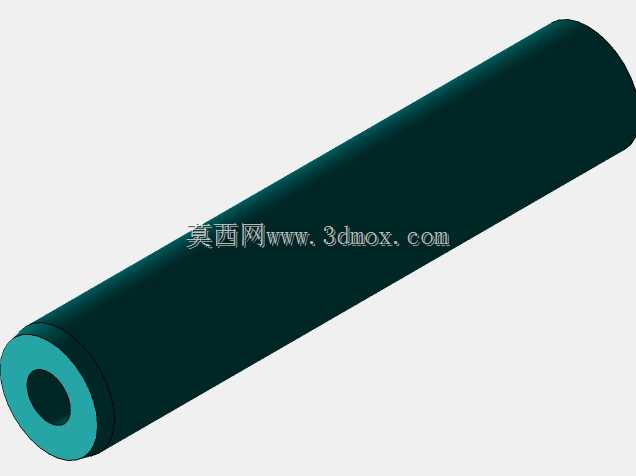

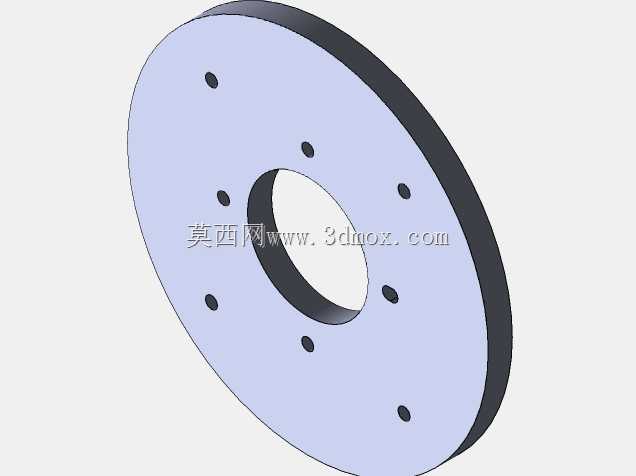

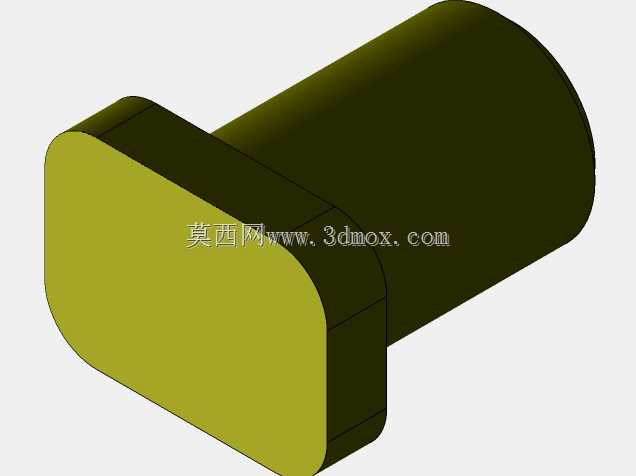

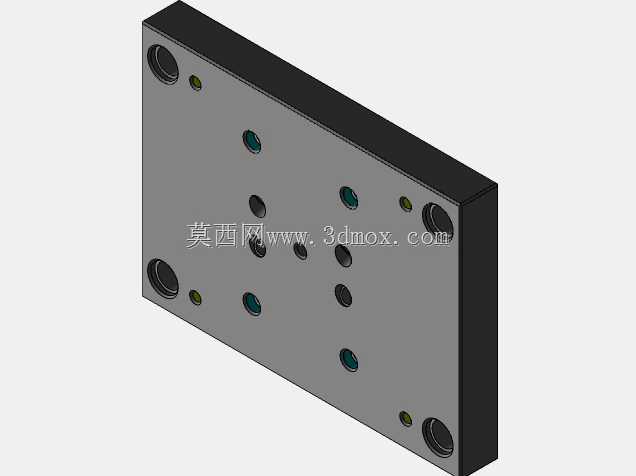

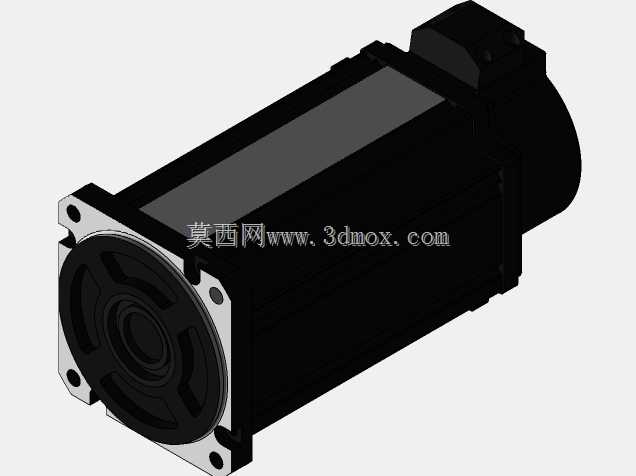

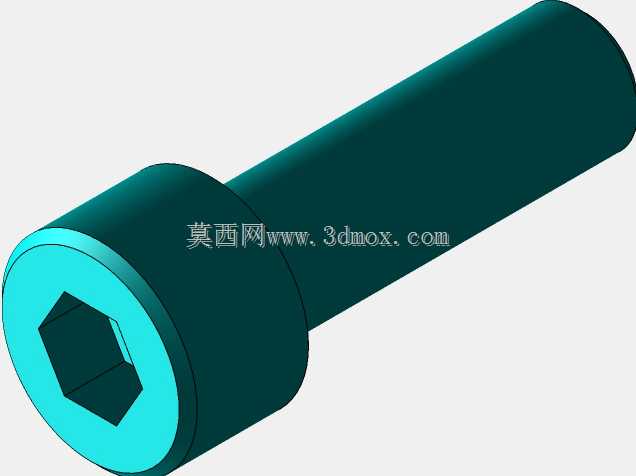

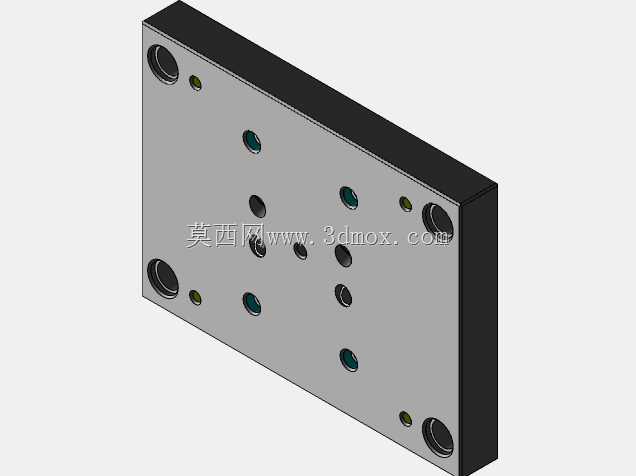

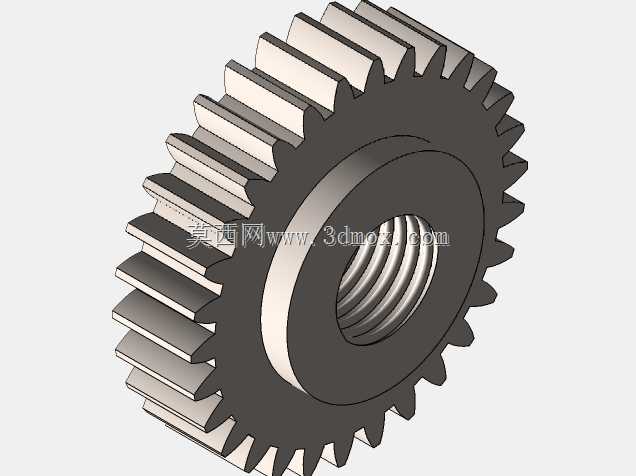

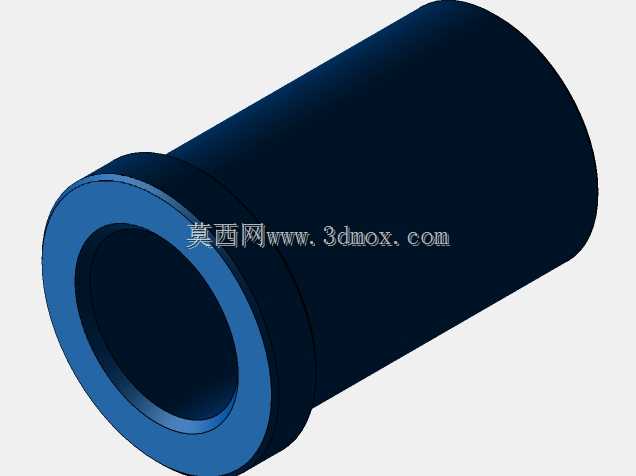

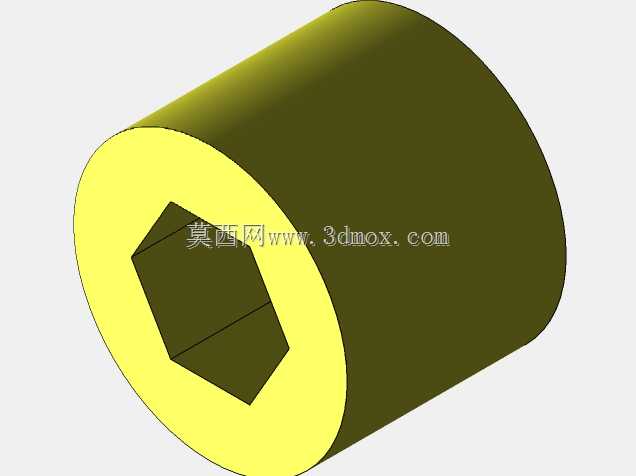

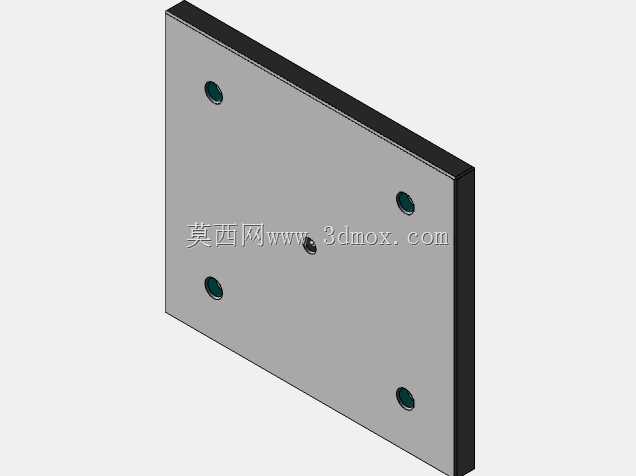

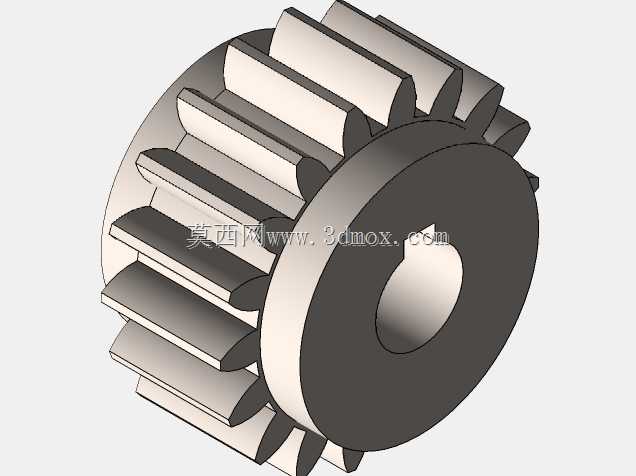

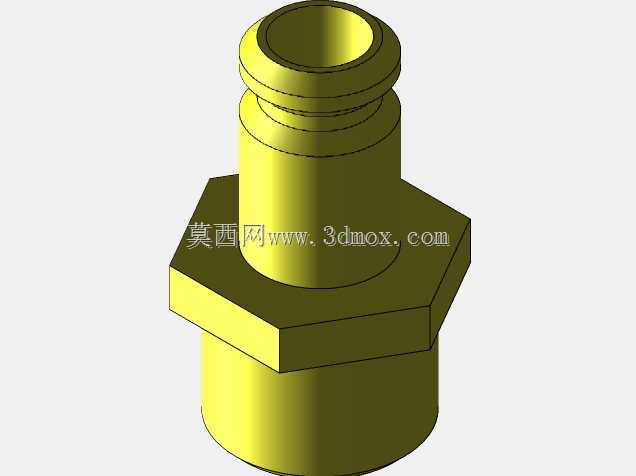

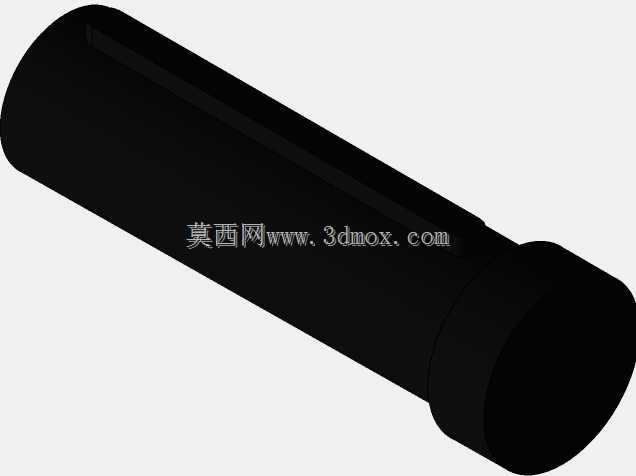

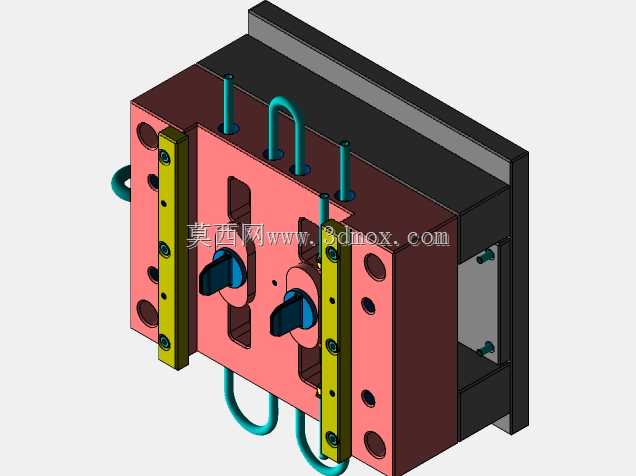

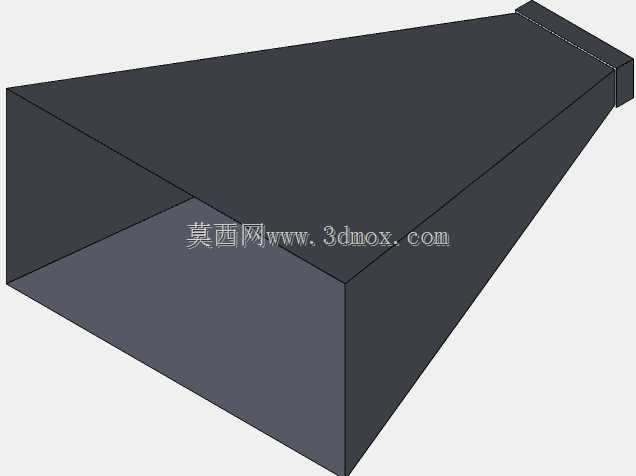

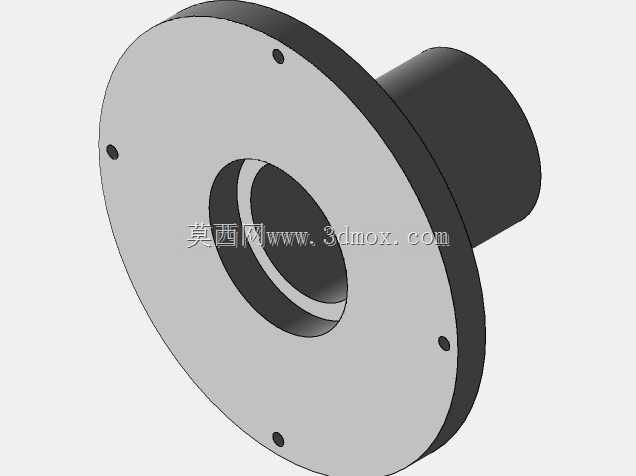

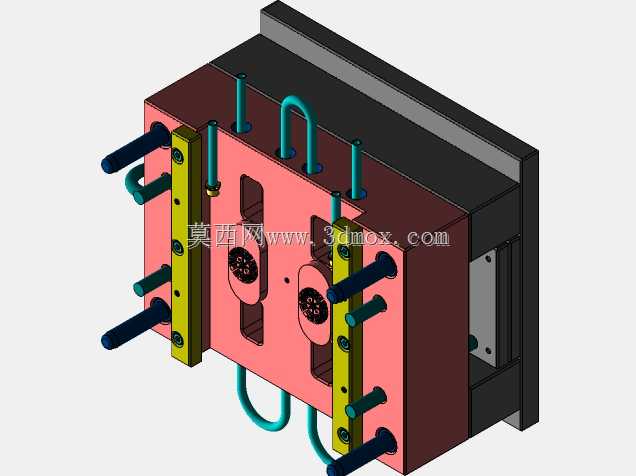

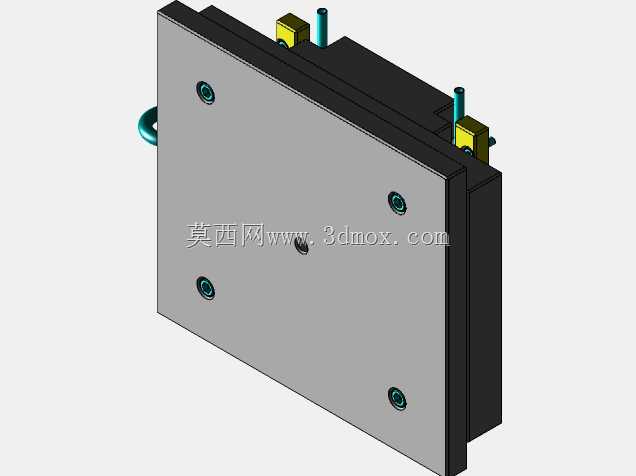

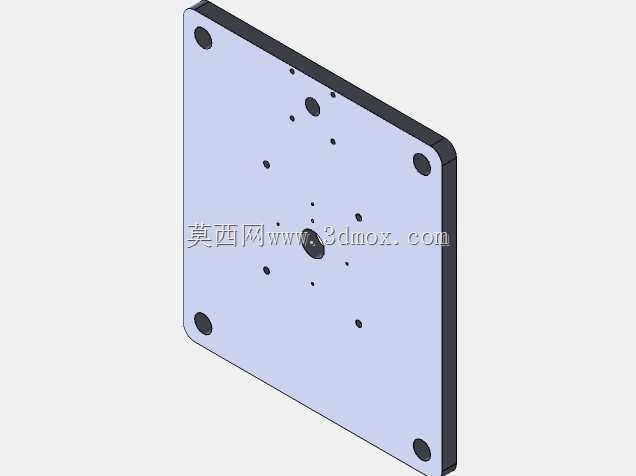

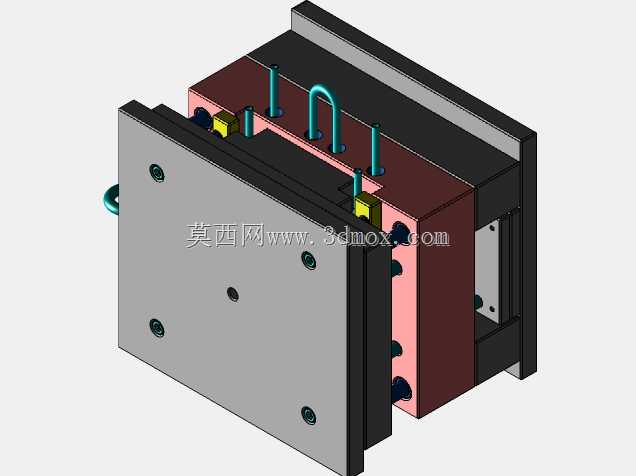

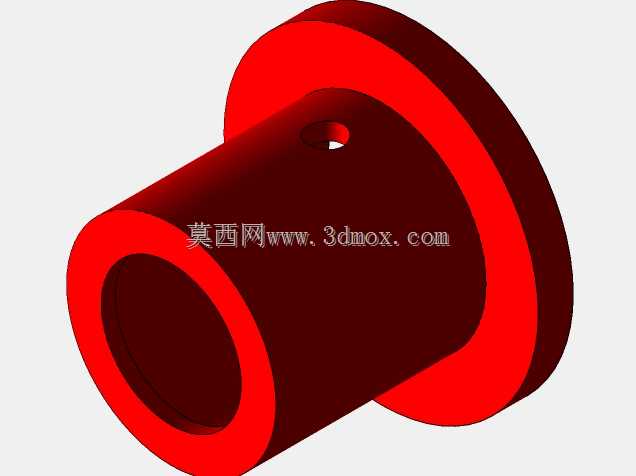

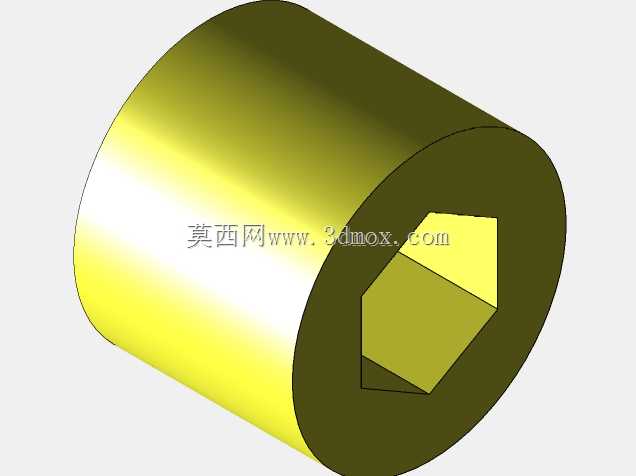

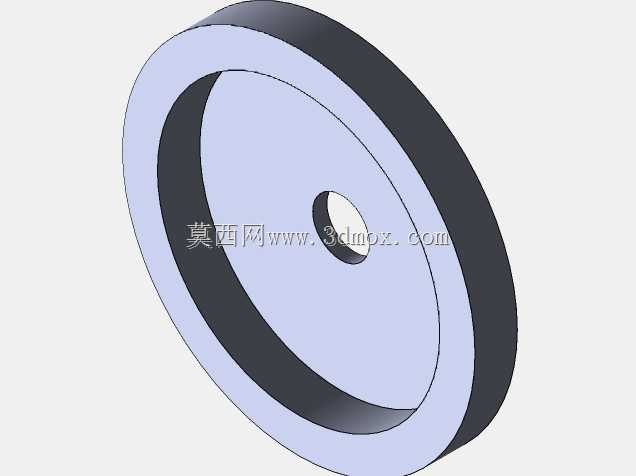

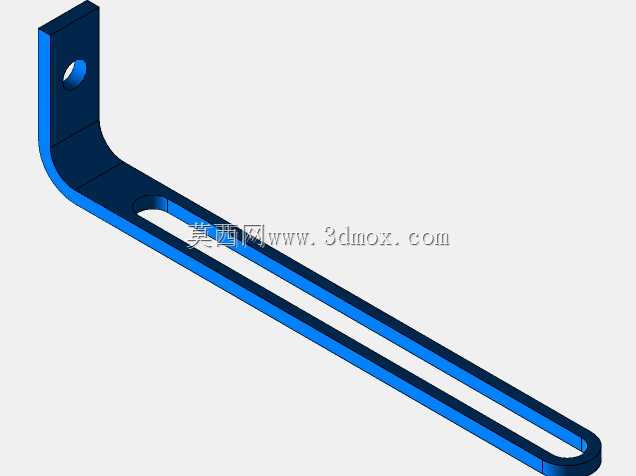

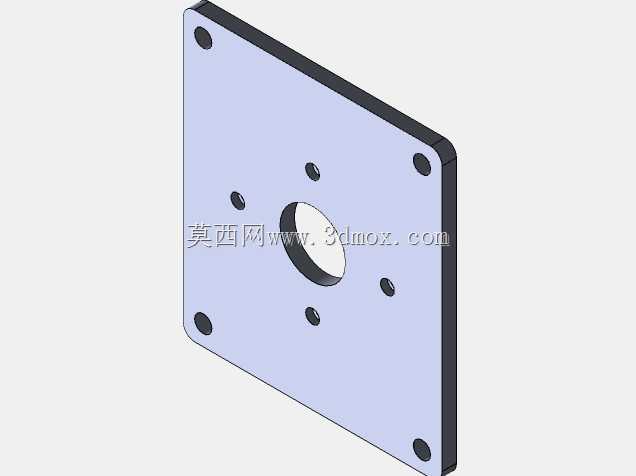

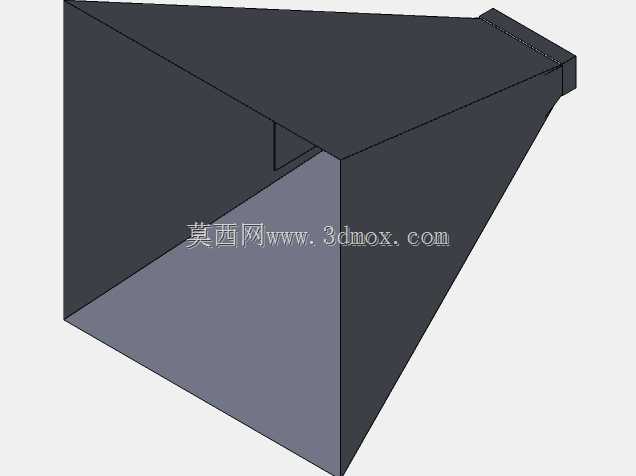

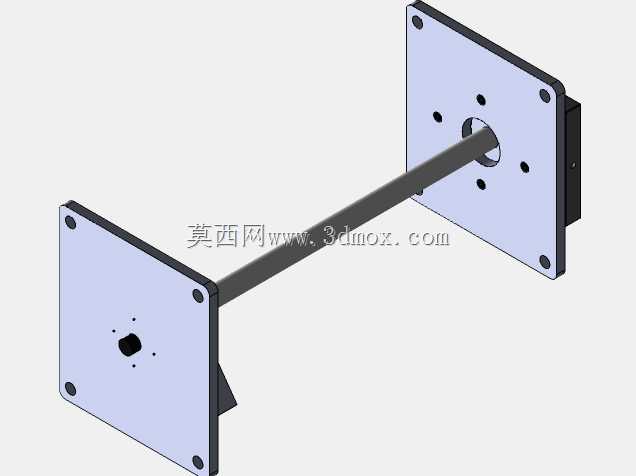

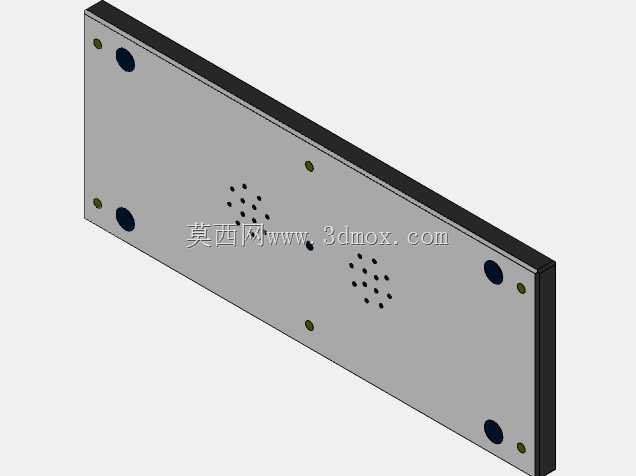

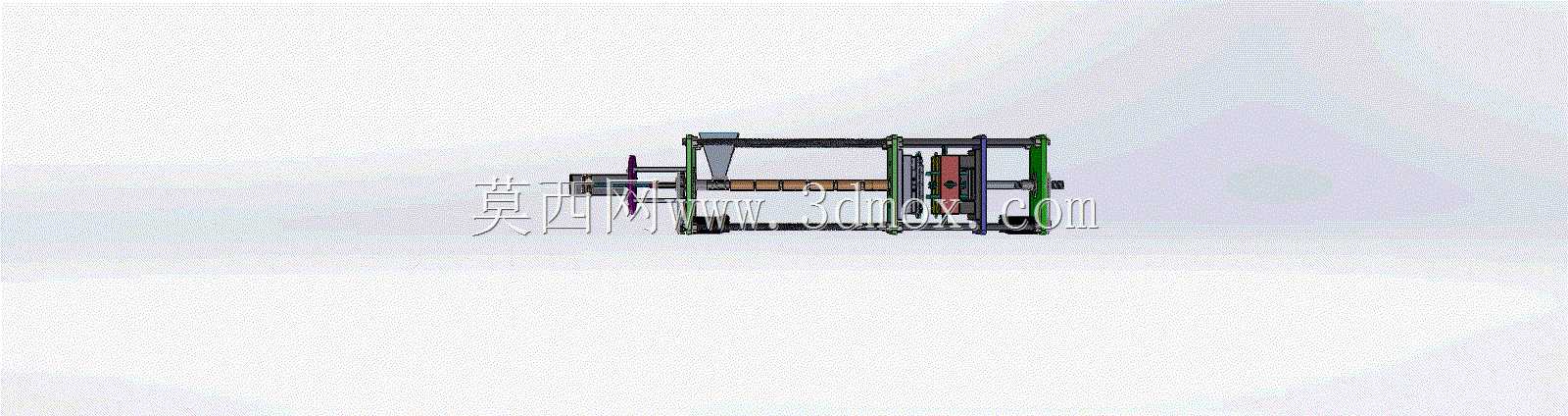

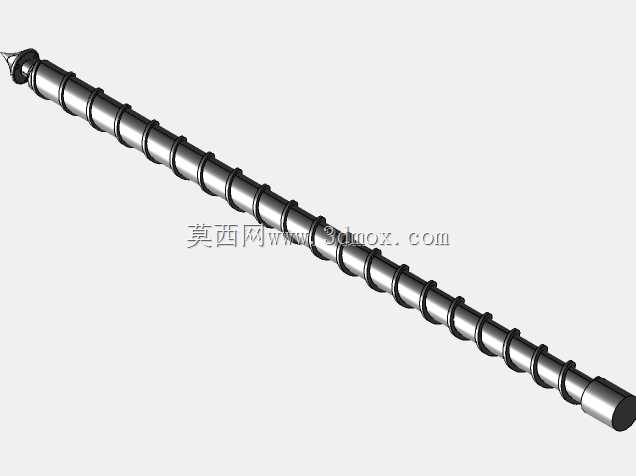

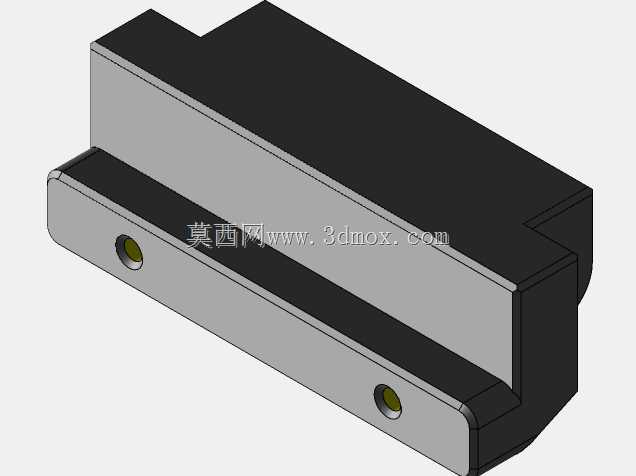

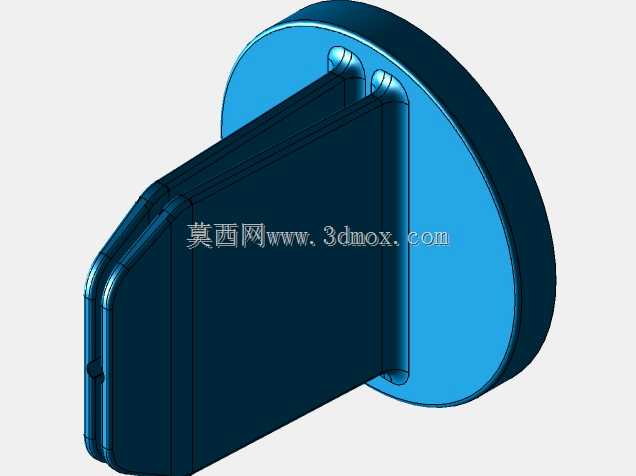

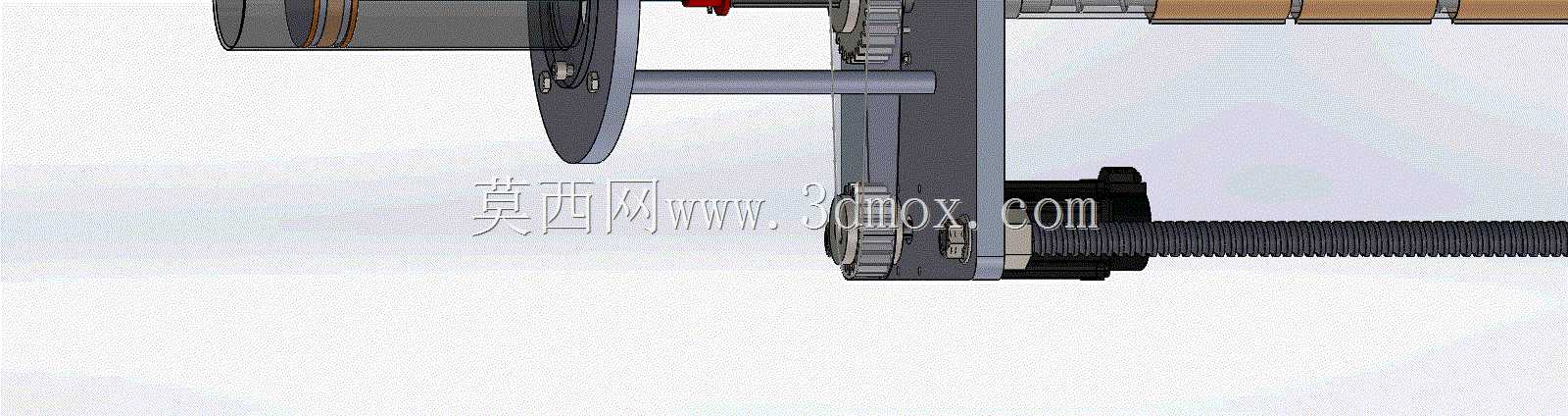

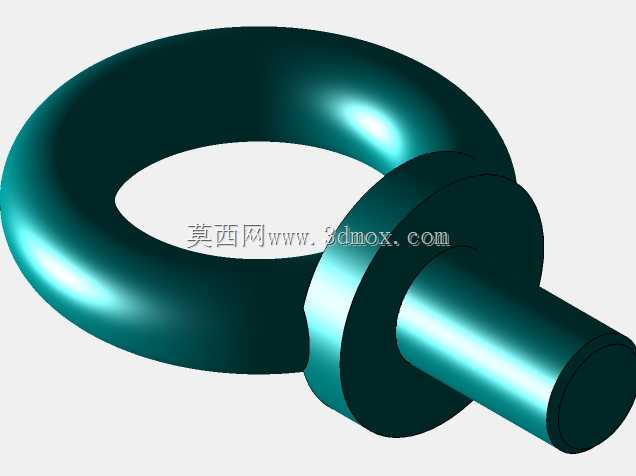

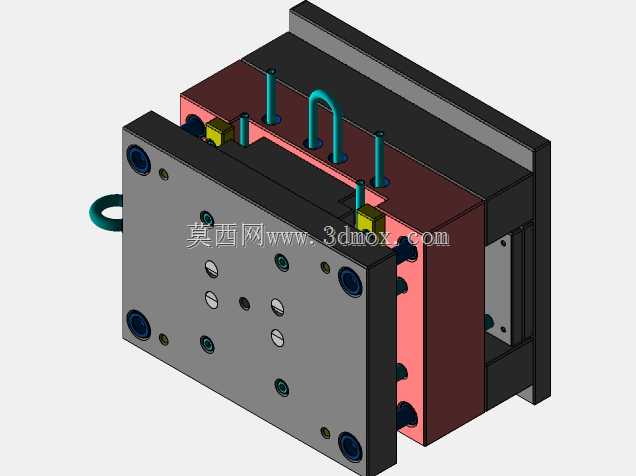

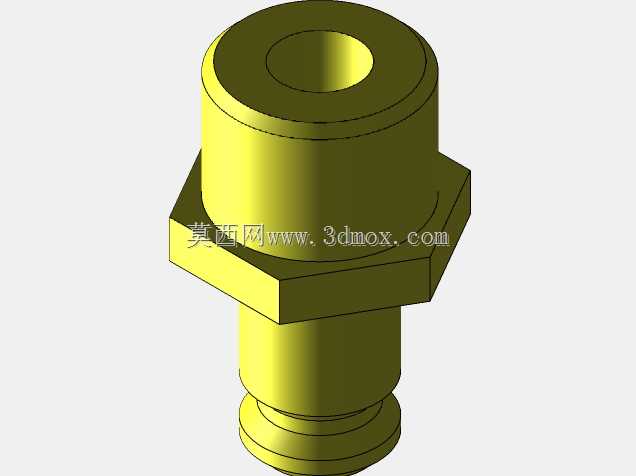

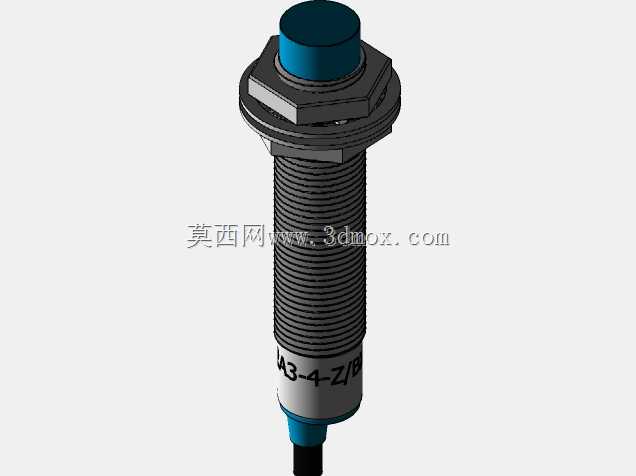

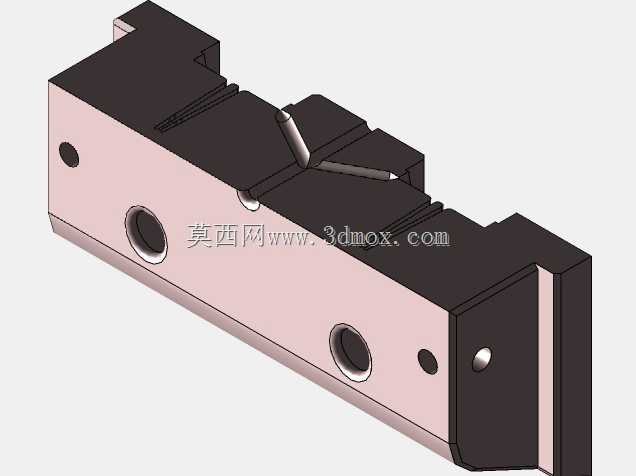

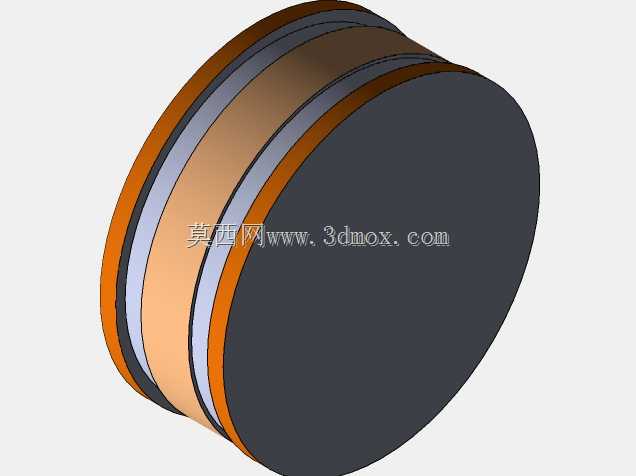

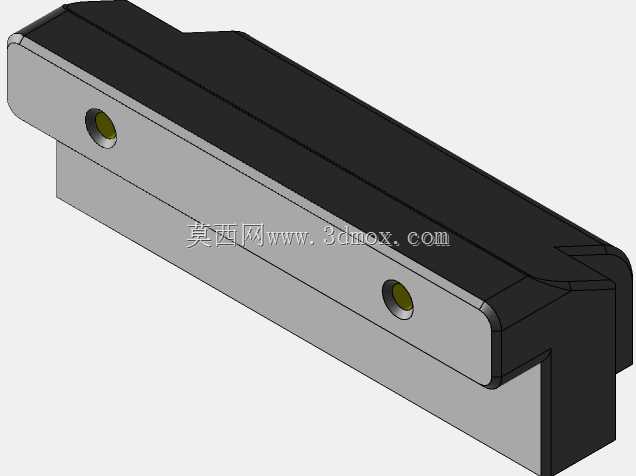

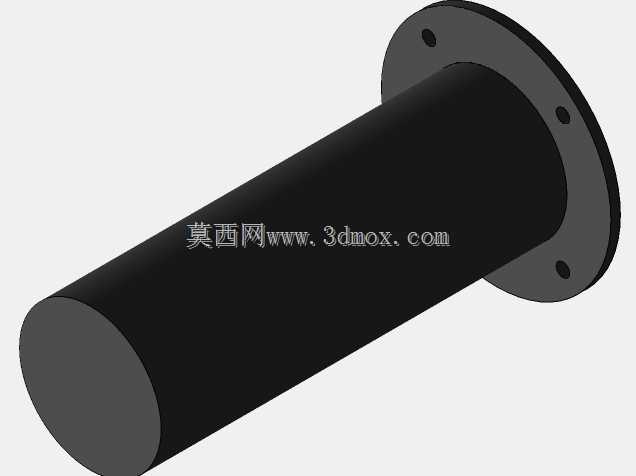

这套台式塑料注射成型结构主要面向小批量塑件试制、实验室配方验证以及小型工坊生产场景。在实际产线布局中，这类设备不需要单独开挖大型设备基础，可直接安置于标准承重工作台面，周边预留操作与维护通道即可，适合空间有限的研发车间或教学实训场地。从功能上看，设备将塑化挤出与注射动作整合在同一机架上，料斗加入的塑料粒子经螺杆输送、剪切和加热后达到熔融状态，再由注射段将熔料定量推入模具型腔，完成填充、保压和冷却定型。传动部分采用丝杠与导向杆配合，保证注射座移动时的直线度，减少运动过程中的偏载和卡滞；侧边的带轮与齿轮组承担动力传递，通过合理的传动比匹配，让螺杆转速与注射速度能够覆盖常用热塑性塑料的加工窗口。设计思路上优先考虑结构紧凑性与拆装便利性：加热圈、料筒、螺杆均采用分段式布局，日常清理换色或更换磨损件时不必整体拆解机架；电气与液压执行元件的安装位置预留了走线和接管空间，避免运动件与管线发生干涉。安装边界方面，机身主体沿长度方向布置注射单元，宽度方向集中排布驱动组件，高度方向控制在普通操作人员可直接操作料斗和操作面板的范围内，地脚连接孔位与工作台T型槽或压板固定方式兼容，不需要额外定制大型安装底座。机架采用型钢焊接后加工的形式，关键安装面一次装夹铣削成型，保证料筒中心线、丝杠轴线与模具安装面的平行度。导向杆表面做硬化处理，配合带润滑槽的滑动支座，长期运行后仍能维持稳定的运动精度。喷嘴处设计有对中调整余量，可适配不同进料口尺寸的小型模具，锁紧结构能够承受注射时的轴向反力，减少溢料风险。冷却回路沿料筒进料段和定模侧分区布置，可分别调节温度，避免物料过早熔融架桥，同时保证塑件冷却均匀。对于结构设计人员而言，该模型完整呈现了小型注塑设备从动力输入、塑化、注射到合模配合的空间关系，可用于校核运动行程、零部件干涉以及维护操作空间；设备选型人员也能通过其布局判断产能、安装条件与模具适配范围，为小型塑件生产单元的搭建提供直观的结构参考。
