高帮拼色休闲鞋结构三维设计模型

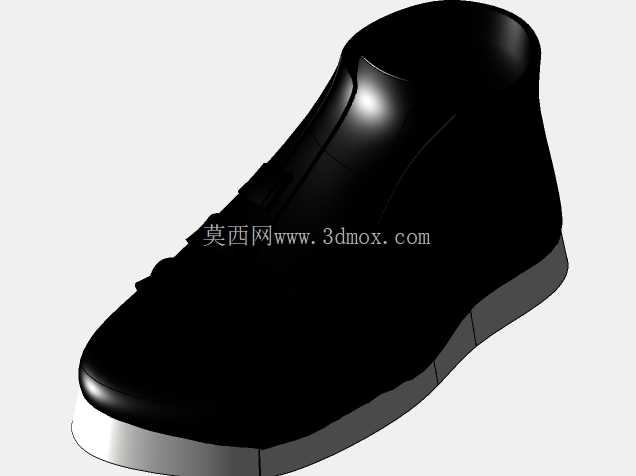

　　日常做鞋类结构设计时，这类高帮休闲鞋的三维建模，核心要先理清各部件的装配逻辑与实际使用的受力边界，不能只做外观曲面的堆砌。先从鞋底部分说起，这个模型的鞋底采用分层式结构设计，接触地面的外底边缘做了圆弧过渡处理，避免日常行走时鞋边磕碰出现掉漆、开裂的问题，外底的厚度控制在12mm左右，既保证了行走时的缓震余量，也不会因为过厚导致整鞋重心偏高，提升行走时的稳定性；中底部分和鞋面的衔接处做了一圈嵌入式的卡槽，鞋面下沿可以完全卡入卡槽内，后续打样时用胶黏合或者缝线固定都能有足够的连接强度，不会出现鞋面和鞋底开胶的问题。

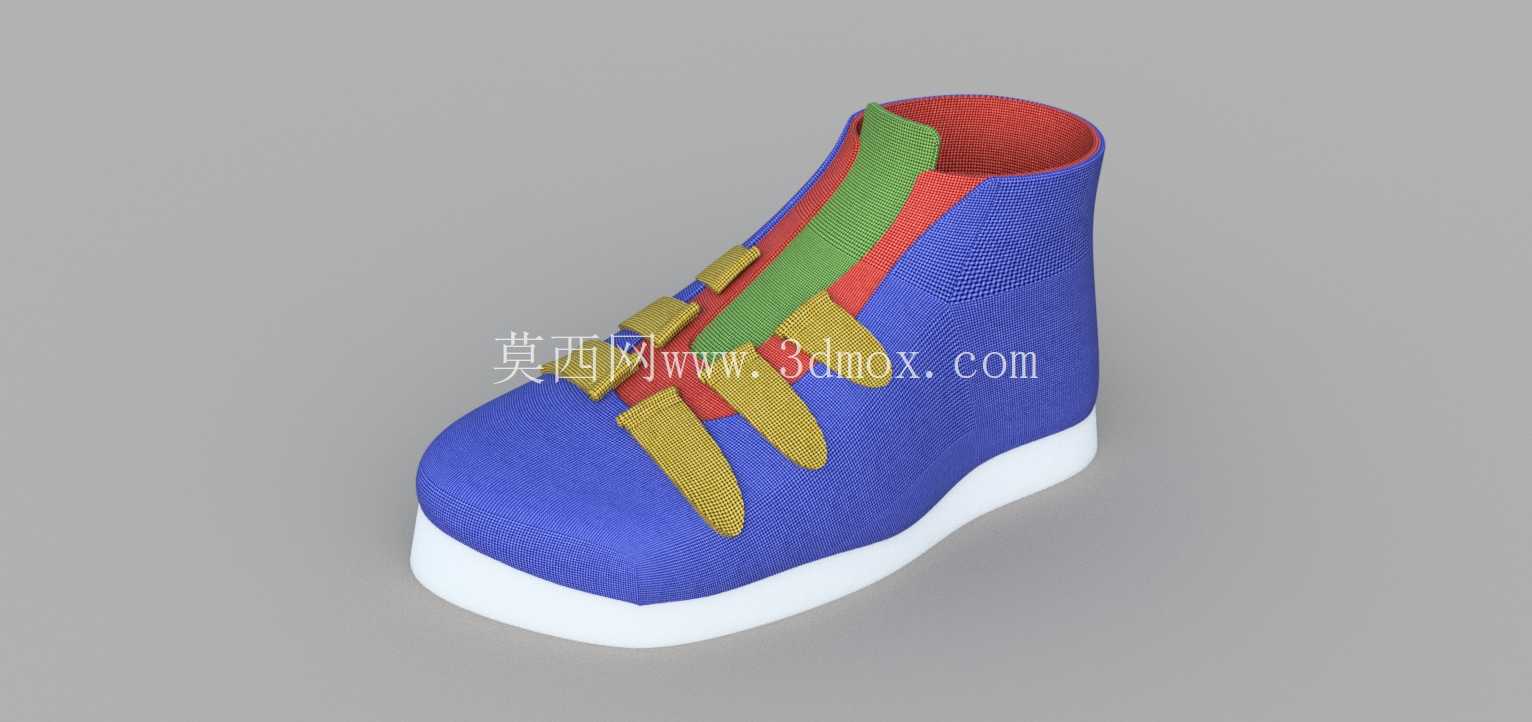

　　再看鞋面部分，这款高帮鞋的鞋帮高度刚好覆盖脚踝位置，鞋口内部做了内凹的弧度处理，贴合脚踝的生理曲线，日常穿脱时不会磨到脚踝后侧的跟腱位置，鞋帮的主体面料采用拼接式设计，不同色块的裁片之间预留了1.5mm的缝份余量，建模时已经把缝线的位置做了凸起的模拟，后续开裁片模具的时候可以直接提取曲面轮廓，不用再二次调整缝边宽度。鞋身正面的固定结构采用了三条横向的魔术贴袢带，替代传统的鞋带结构，袢带的一端固定在鞋身内侧的衬布层上，另一端绕过鞋舌位置可以自由调节松紧，适配不同脚面高度的穿着需求，建模时袢带和鞋身连接的位置做了圆角过渡，避免应力集中导致袢带反复弯折后断裂。

　　鞋舌部分采用和鞋身同风格的拼色设计，鞋舌的厚度控制在8mm，内部填充的空间在建模时已经预留出来，后续填充缓冲泡棉后不会出现鞋舌歪斜、卡脚的问题，鞋舌两侧和鞋帮的连接位置做了半开放的连接结构，既可以固定鞋舌不会左右偏移，也不会因为完全缝合导致鞋口的伸缩量不足，影响穿脱体验。鞋仓内部的空间做了符合人体脚型的弧度处理，前掌位置的宽度预留了足够的余量，不会挤压前掌脚趾，足弓位置做了轻微的向上凸起，支撑足弓，长时间行走也不容易出现酸痛的情况，鞋仓内部的底面做了粗糙的纹理模拟，后续放置鞋垫时可以增加摩擦力，避免鞋垫在穿着过程中滑动移位。

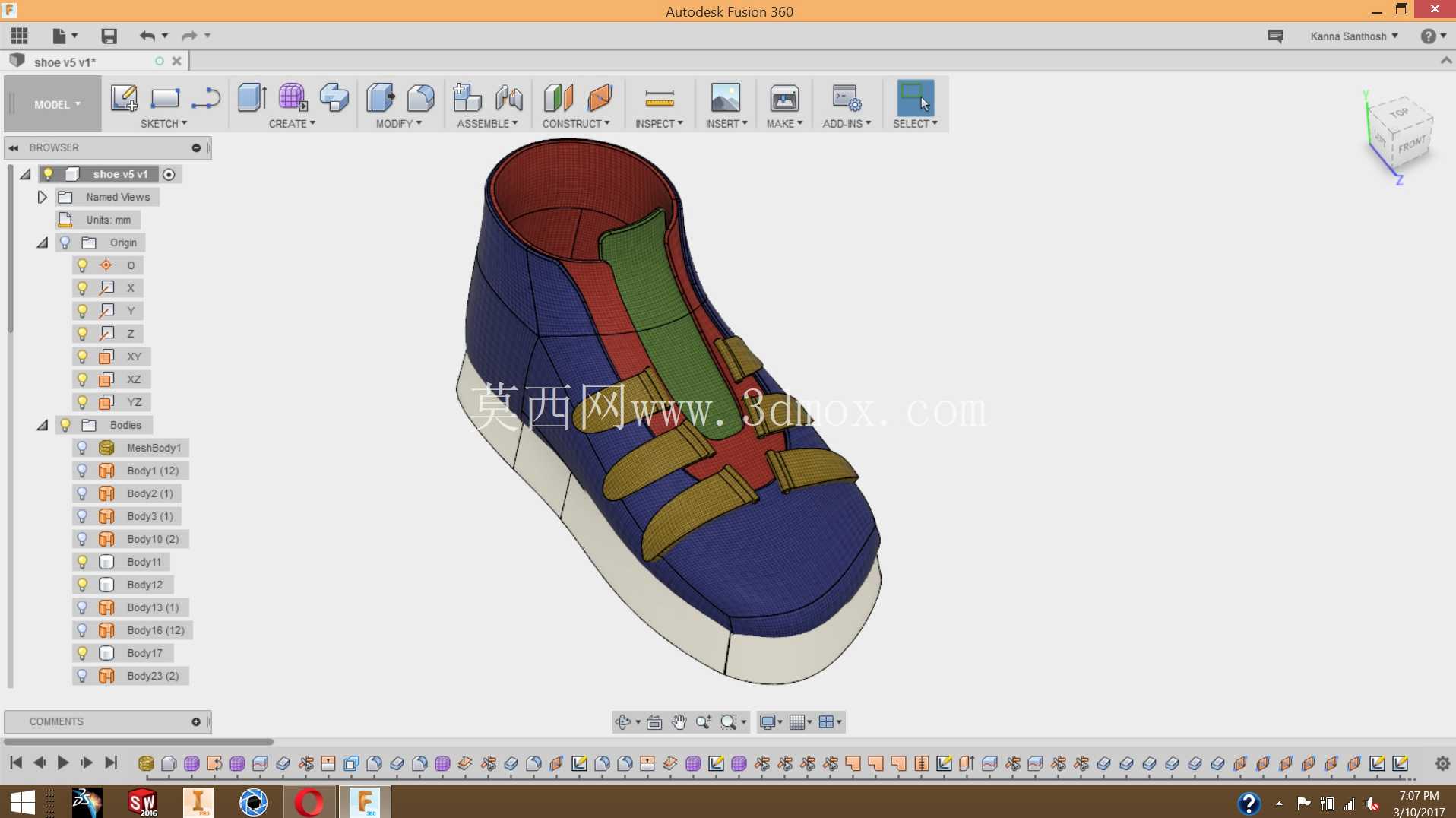

　　建模过程中所有的曲面都做了连续性处理，相邻裁片之间的间隙控制在0.1mm以内，完全匹配实际生产中的裁片拼接精度要求，不管是用来做3D打印的样件验证，还是提取裁片图纸做量产前的打样，都不需要再做过多的结构调整。这类模型在实际应用中，既可以作为鞋类设计专业的教学案例，讲解鞋类曲面建模的拆分逻辑，也可以直接对接鞋厂的结构设计部门，作为新款休闲鞋开发的原型参考，调整不同的配色或者材质参数就能快速衍生出不同的款式，大幅缩短新款鞋品的开发周期。另外建模时已经考虑了不同尺码的缩放边界，所有的结构参数都是按照等比例缩放的逻辑设置的，调整尺码时不会出现袢带位置偏移、鞋帮高度不合比例的问题，从35码到44码的常规尺码区间，都可以通过直接缩放模型得到对应的基础结构，再针对不同尺码的脚型数据微调前掌宽度和鞋帮围度即可，能减少很多重复建模的工作量。
