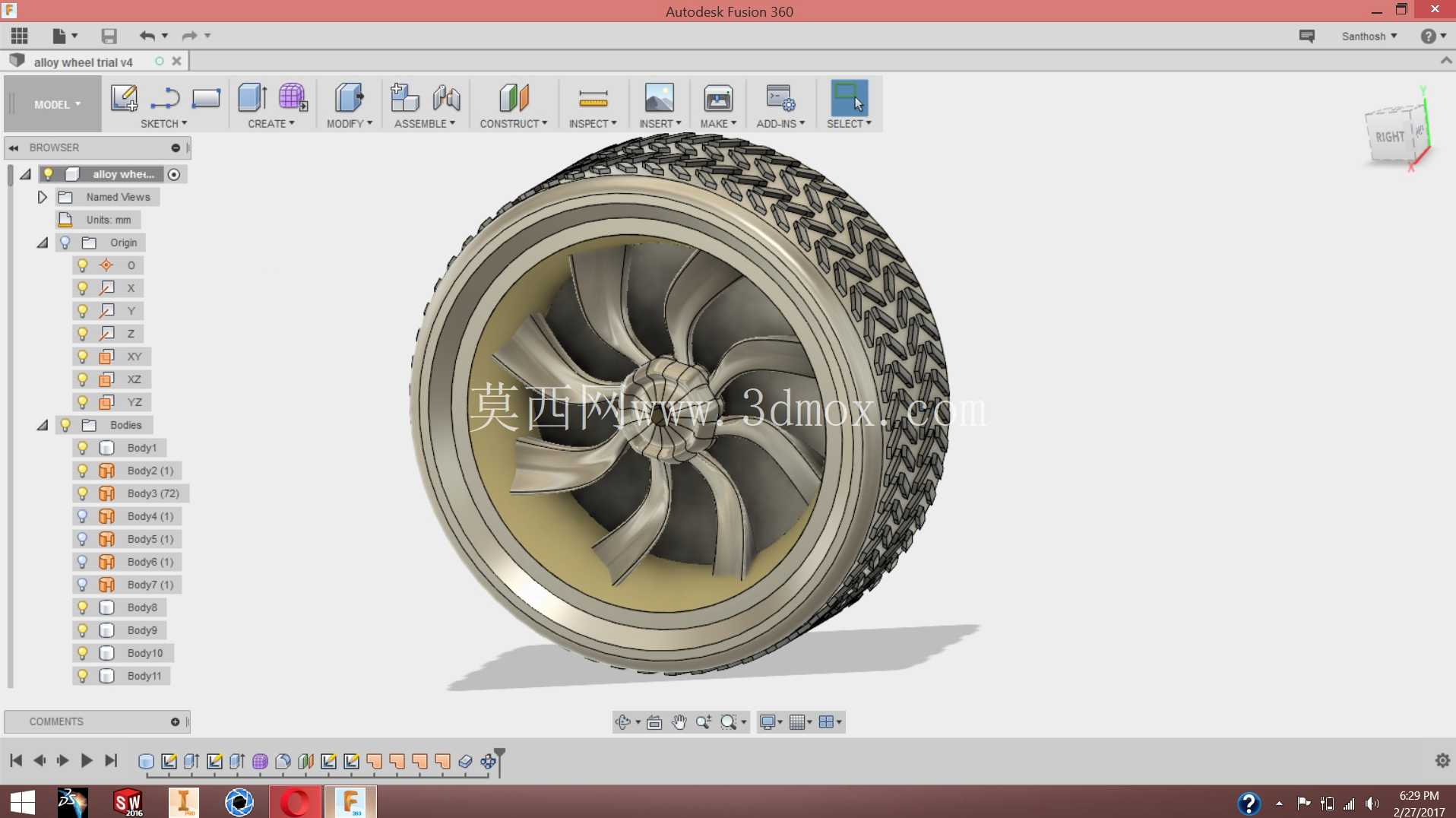

Fusion360构建的汽车轮胎自由曲面结构

　　日常做整车底盘部件匹配时，轮胎作为和地面直接接触的核心承载部件，其三维数模的曲面精度直接影响后续悬架K&C特性仿真、轮罩间隙校核以及整车操稳性能的虚拟验证精度，很多新手建模时容易忽略胎面与轮毂衔接区域的曲面连续性，导致后续装配干涉或者渲染时出现破面问题。这个轮胎数模采用自由曲面构建逻辑，胎面部分的花纹沟采用变节距排布思路，每一块花纹块的侧边拔模角度控制在3-7度区间，既满足实际橡胶硫化脱模的工艺要求，也能在仿真阶段模拟不同接地压力下的花纹块形变特性，避免后续做轮胎抓地力仿真时出现应力集中的计算偏差。

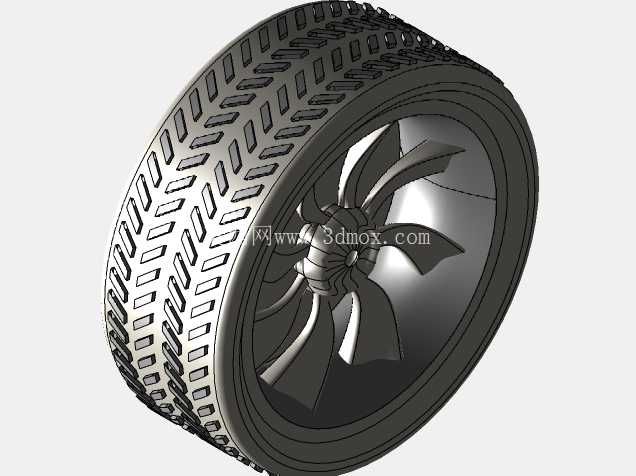

　　轮毂部分采用多辐条涡轮式构型，辐条的曲面过渡采用G2连续约束，从轮辋安装边到中心轮毂轴承安装位的壁厚做了渐变处理，靠近轴承座的区域壁厚加厚3mm以承受起步、制动时的扭矩冲击，辐条边缘做了R2-R5的圆角过渡，既降低铸造时的应力集中风险，也能减少车轮高速旋转时的风阻涡流。轮辋和轮胎的配合面严格按照乘用车轮辋规格的轮廓基准构建，胎圈座的角度、轮缘的高度以及槽口的宽度都预留了实际装配的过盈量边界，后续做轮胎装配仿真时可以直接调用这个配合面做接触约束，不需要额外修正曲面。

　　胎侧区域的曲面做了微弧过渡处理，从胎面接地边到胎圈安装位的曲率连续变化，模拟实际轮胎充气后的胎侧鼓胀形态，避免后续做轮罩跳动间隙校核时，因为胎侧曲面过于平直导致的间隙计算值偏大，出现实际装车后轮胎蹭轮罩的问题。做这类自由曲面轮胎建模时，通常会先构建轮胎的中心旋转基准轴，先画出胎面的中心轮廓线、胎侧轮廓线以及胎圈的安装轮廓线，通过旋转命令生成轮胎的基础基体曲面，之后再在胎面曲面上投影花纹沟的排布曲线，通过曲面偏移、剪切、缝合的方式构建出花纹块的立体结构，每一块花纹块的顶面都做了微小的弧度处理，和胎面的整体圆柱曲率保持一致，避免出现花纹块突出胎面基准面的问题。

　　轮毂部分的建模先确定中心轴承孔的安装基准，按照PCD孔的分布圆直径画出螺栓孔的位置阵列，之后构建单根辐条的引导线，通过放样命令生成单根辐条的曲面，再通过圆周阵列生成所有辐条结构，最后和轮辋基体做布尔合并，辐条和轮辋衔接的位置做了变半径圆角处理，圆角半径从辐条内侧到外侧逐渐变化，既保证结构强度，也让曲面过渡更顺滑。实际工程应用中，这类高精度的轮胎自由曲面数模，既可以用于整车概念设计阶段的外观渲染，也能导入CAE软件做轮胎的接地压力分布仿真、模态分析以及滚动阻力计算，还能用于底盘硬点校核时的跳动间隙检查，数模的安装边界完全符合常规乘用车17寸轮毂的安装尺寸，中心孔直径、PCD分布圆直径以及轮辋宽度都和市售常规家用车型的车轮参数匹配，不需要做大幅修改就能直接适配同规格的整车底盘数模，减少设计人员重复建模的工作量。建模过程中特意规避了很多新手容易犯的曲面收敛问题，所有曲面的UV线排布都保持均匀，没有出现曲面扭曲或者多收敛点的情况，后续不管是做曲面加厚生成实体，还是导出中间格式做3D打印样件，都不会出现破面或者几何错误，胎面花纹沟的深度控制在8mm左右，符合常规乘用车子午线轮胎的花纹深度标准，沟底做了R1的圆角处理，避免实际使用时沟底出现应力开裂的问题，也能让仿真计算时的网格划分更顺畅，减少网格畸变导致的计算不收敛情况。
