复古游戏手柄塑料外壳结构设计

该塑料壳体为复古款有线游戏手柄的上盖结构件，主要面向复古游戏外设复刻、怀旧类数码配件生产场景，作为手柄核心承载结构，需要同时容纳内部PCB控制板、导电胶按键、方向键触点、功能按键触点以及接线端固定结构，同时为用户提供手持操作的贴合接触面。从实际使用场景来看，这类手柄多用于复古主机适配、PC端模拟器游戏操作，长期处于手持握持、频繁按键按压的使用状态，因此壳体设计首先要兼顾握持手感与结构强度，避免长期受力出现开裂、形变。

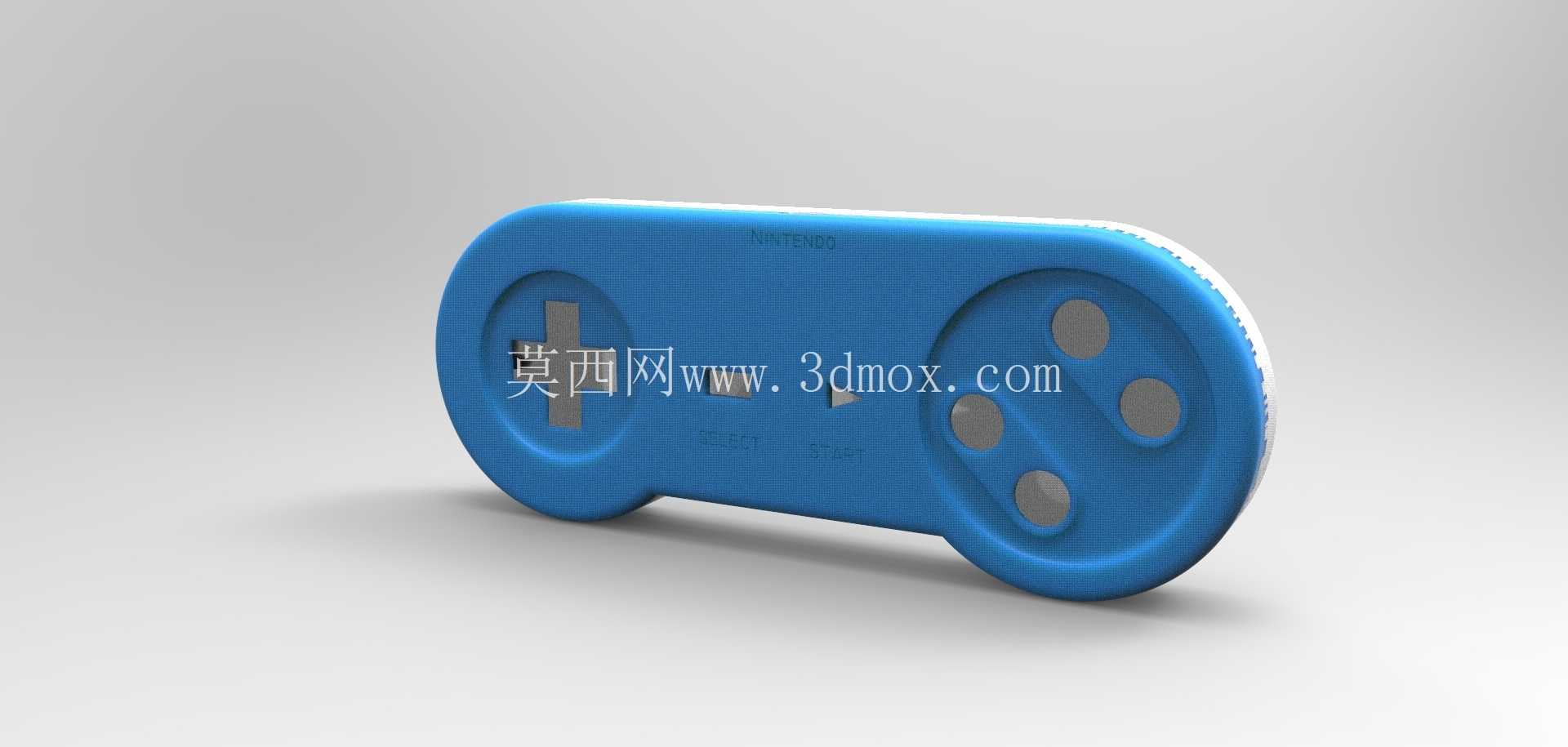

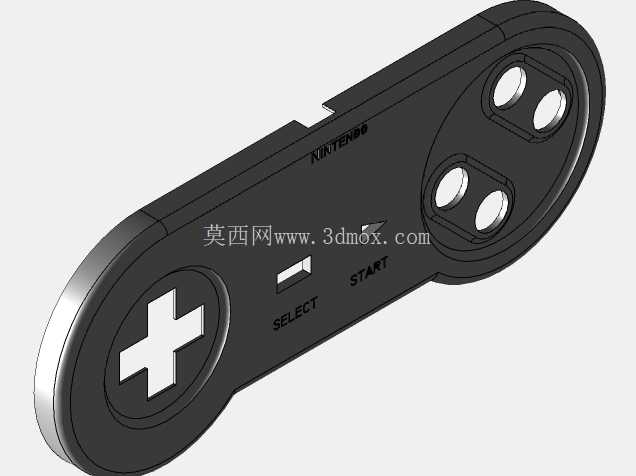

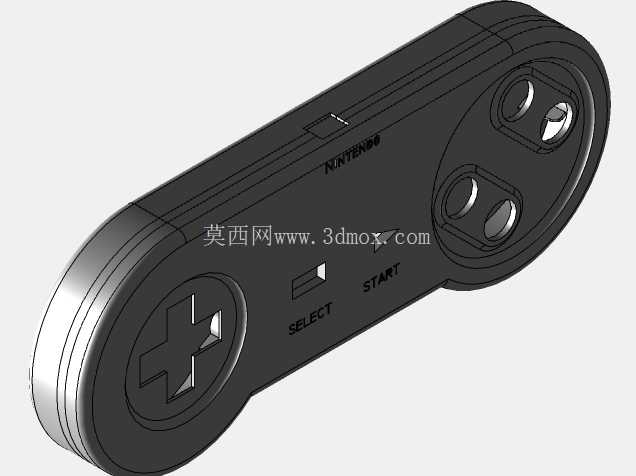

设计过程中首先参考了经典复古手柄的人体工学弧度，壳体整体采用长条形圆角过渡造型，左侧设置十字方向键安装位，右侧设置四个圆形功能按键安装位，中部预留功能选择键与开始键的安装槽位，所有按键安装位的边缘都做了0.3mm的止口设计，既可以保证按键按压时的行程限位，也能避免按键晃动产生的异响。壳体边缘做了1.5mm的圆角收边，贴合手掌虎口位置的弧度做了内凹处理，长时间握持不会产生硌手感，壳体壁厚均匀控制在2mm，符合注塑成型的壁厚要求，避免出现缩痕、填充不足的成型缺陷。

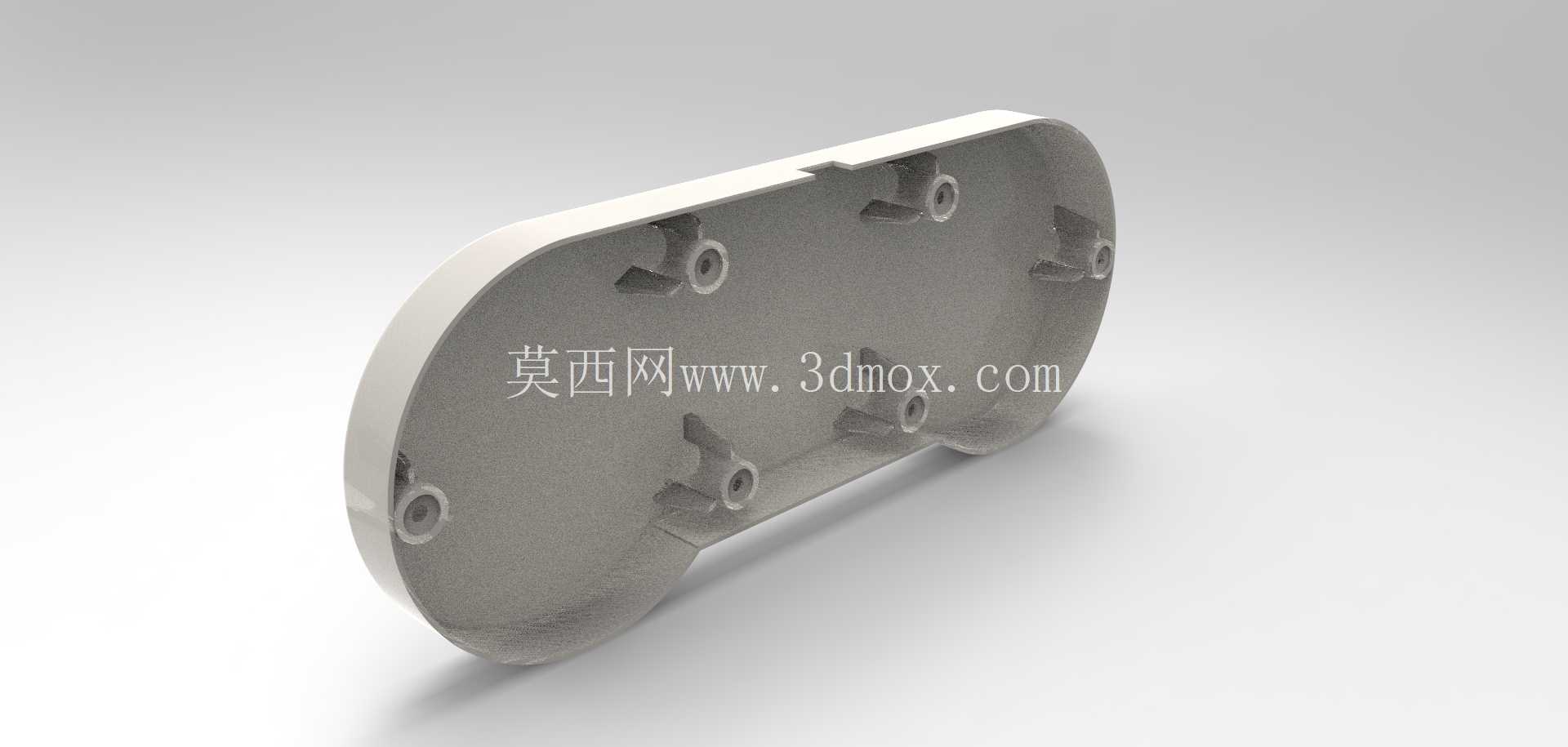

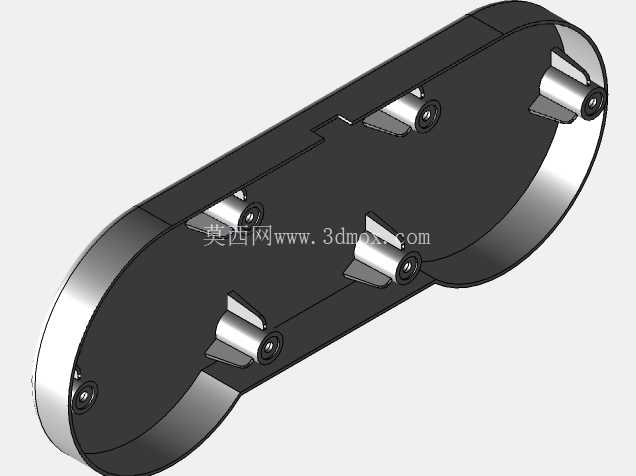

从安装边界来看，壳体内部设置了六处螺丝柱，位置对应下盖的安装孔位，螺丝柱内径2.2mm，外径4.5mm，根部做了0.8mm的圆角加强，避免锁附螺丝时出现柱体开裂，螺丝柱高度统一为6mm，保证上下盖合模后间隙均匀控制在0.1mm以内，不会出现错位、翘边的问题。方向键安装位下方设置了十字形的限位筋，高度1.2mm，用于限制导电胶的按压行程，保证方向键按压手感一致，不会出现偏位卡滞的问题；右侧四个功能按键安装位为等距圆形排布，孔位直径10mm，孔壁做了0.2mm的脱模斜度，方便按键上下活动，同时每个按键孔位下方都设置了环形定位筋，用于固定导电胶的位置，避免长期按压后导电胶移位导致按键失灵。

壳体表面采用哑光晒纹处理，既可以提升手持时的摩擦力，避免出汗打滑，也能掩盖注塑过程中可能产生的轻微流痕、熔接痕，降低后续表面处理的成本。壳体侧边预留了接线槽位，槽位宽度8mm，深度3mm，用于固定手柄连接线的防拉脱结构，避免拉扯线材时导致内部接线脱落。在结构强度优化上，壳体内部对应手持施力的位置设置了多条横向加强筋，筋厚1mm，高度3mm，既可以提升壳体的抗形变能力，也不会因为筋位过厚导致表面出现缩痕。所有转角位置都做了圆角过渡，避免应力集中，在跌落测试中可以有效分散冲击力，降低壳体开裂的风险。

从生产适配角度来看，该壳体采用注塑成型工艺，分型面设置在壳体侧边的最大轮廓处，避免分型线出现在手持接触的正面区域，影响外观手感；进胶点设置在壳体背面的非外观面，采用点进胶方式，浇口残留小，后续处理方便。壳体上所有的孔位、筋位都做了统一的脱模斜度，外观面脱模斜度1度，内部结构面脱模斜度1.5度，保证成型后可以顺利脱模，不会出现顶白、拉伤的问题。在实际装配过程中，该上盖可以直接与对应下盖扣合，通过六颗M2自攻螺丝锁附固定，装配工序简单，不需要额外的卡扣结构辅助，降低了模具结构的复杂度，也提升了生产装配的效率。

针对实际使用中的按键反馈问题，设计时特意将按键安装位的间隙控制在0.15mm，既保证按键可以灵活按压，又不会出现间隙过大导致的晃动问题，十字方向键的安装位做了中心定位凸点，与方向键背面的定位孔配合，保证方向键八个方向的按压行程一致，不会出现斜向按压卡滞的情况。壳体整体长度145mm，宽度62mm，中部握持位置厚度18mm，符合成年用户的手持尺寸范围，单手握持时手指可以自然覆盖所有按键位置，不需要刻意调整手姿，长时间操作不易产生疲劳感。
