铃木GSXR90摩托车铝合金上联板结构

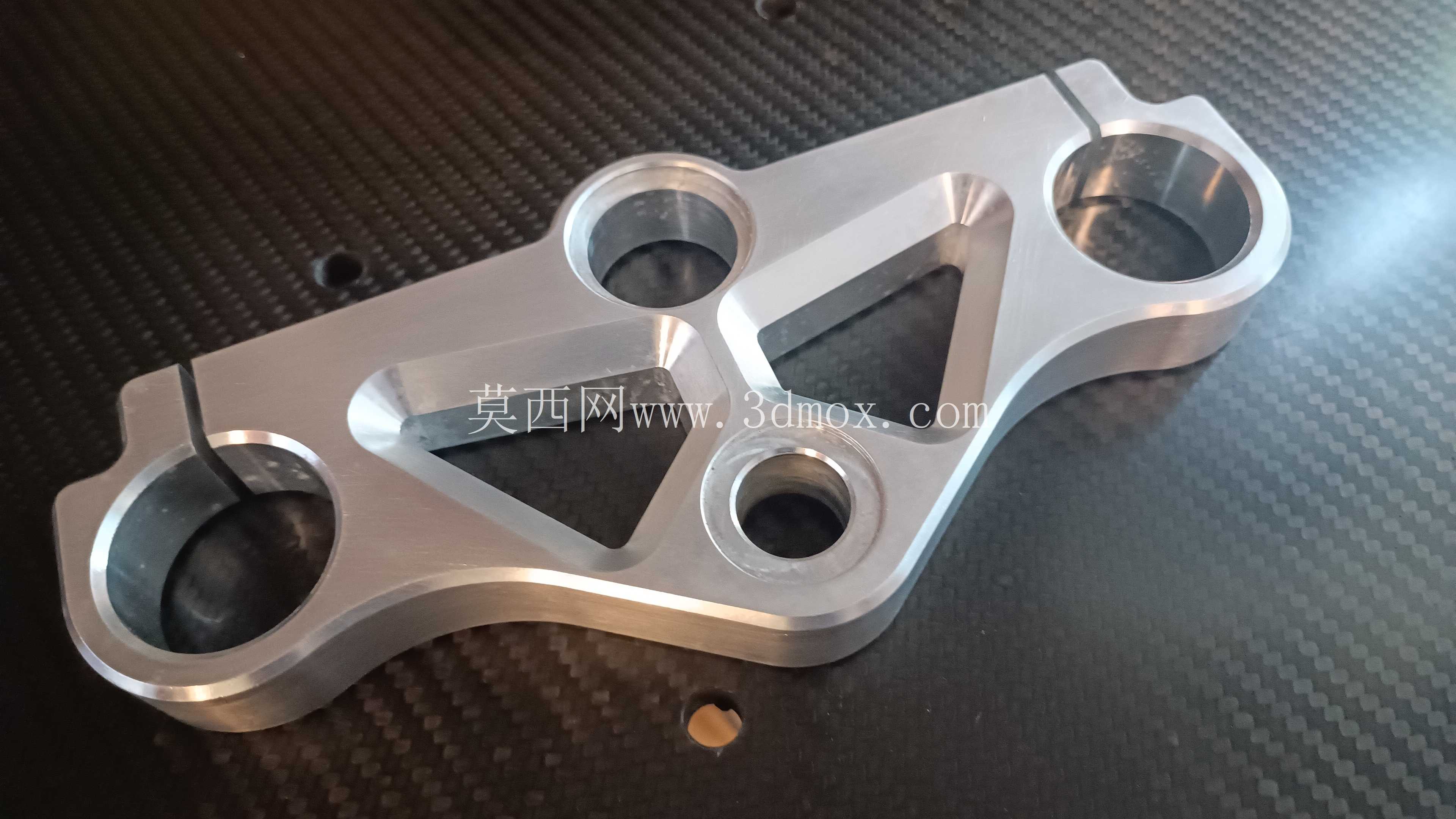

该零件作为大排量运动摩托车转向系统的核心承载连接件，安装于前减震器顶端位置，承担着固定左右前减震筒、连接转向柱、安装车把固定座的核心作用，是摩托车前部受力传递路径上的关键结构件，直接影响骑行过程中的转向手感、前部刚性以及高速行驶时的车头稳定性。零件采用7075铝合金作为加工基材，这类高强度铝合金经过硬质阳极氧化处理后，具备优异的比强度与抗疲劳性能，能够在满足轻量化需求的同时，承受急加速、重制动、过弯侧倾时产生的复杂交变载荷，避免长期使用后出现连接位形变、旷量等问题。

从结构设计逻辑来看，零件整体采用一体化铣削成型的工艺路径，没有额外的焊接或拼接结构，最大化保证整体结构刚性。左右两侧的大尺寸通孔为前减震筒安装位，孔位加工精度直接决定了左右前减震的平行度，若孔位同轴度、圆柱度公差控制不当，会导致减震筒运行卡滞、转向阻尼不均，甚至出现偏磨、漏油等故障，因此建模过程中对两个安装孔的中心距公差、孔壁表面粗糙度都做了严格的参数约束，预留了精加工余量来匹配实际装配需求。两个减震安装孔旁设计的窄缝结构为夹紧开槽，配合螺栓锁紧结构可以抱紧减震筒外壁，既保证连接紧固力足够，又能通过开槽的微量形变补偿装配公差，避免硬装配导致的零件应力集中。

零件中部的三角形镂空结构并非单纯的装饰设计，而是经过拓扑优化后的受力冗余区域去除，在不降低整体抗弯、抗扭刚性的前提下，尽可能削减零件非必要重量，降低摩托车前部的簧下质量，提升减震系统的响应速度与操控灵活性。中部偏下的通孔为转向柱安装定位孔，与下联板形成同轴配合，保证转向动作绕转向轴线顺畅转动，孔位周边做了加厚处理，分散转向过程中传递的集中载荷。零件整体外轮廓采用大圆弧过渡设计，避免直角结构带来的应力集中问题，同时减少骑行过程中棱角位置的风阻，也能避免维修装配时尖锐边角造成的磕碰损伤。

从安装边界来看，该零件的安装平面与减震筒轴线保持严格垂直，所有安装孔位的位置度公差均围绕转向轴线做基准标注，装配时不需要额外的调整垫片即可保证左右减震的安装高度一致，车把安装位的预留接口可以适配同系列车型的原厂车把以及改装升高车把，不需要额外打孔修改结构。零件的厚度设计经过载荷校核，在重制动工况下，前减震传递的反向冲击力会均匀分散到整个板体结构上，不会出现局部应力超过材料屈服强度的情况，同时7075材质的抗腐蚀性能也能适应雨天骑行、路面泥水飞溅等复杂使用场景，长期使用不会出现锈蚀导致的拆卸困难问题。

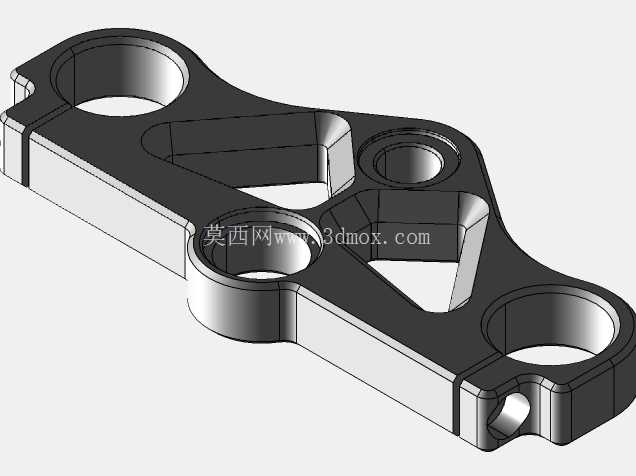

在建模过程中，所有安装孔的倒角、安装面的平面度、夹紧槽的宽度都按照实际加工工艺做了细节还原，比如孔口位置的C角倒角既可以去除加工毛刺，也能在装配时起到导向作用，降低减震筒插入时的刮擦风险；板体边缘的圆角处理匹配CNC铣削的加工走刀路径，避免加工过程中出现刀具颤振导致的表面质量问题。整个结构没有冗余的设计特征，每一处开孔、每一段轮廓都对应实际的受力需求或者装配需求，完全服务于运动摩托车的操控性能提升需求，既满足赛道激烈驾驶时的高强度刚性要求，也兼顾日常道路骑行的耐用性与轻量化需求。
