头戴显示设备偏心轴套定位结构

在头戴式显示设备的结构迭代过程中，光学模组与佩戴支撑结构的同轴度偏差，一直是影响佩戴舒适度与成像质量的核心问题。常规的轴孔配合方案受注塑公差、装配累计误差影响，往往需要在总装环节反复调整垫片厚度来补偿偏差，不仅拉长产线调试周期，长期使用后垫片蠕变还会导致光轴偏移，出现画面畸变、佩戴压脸等问题。本次设计的偏心定位结构，正是针对这一痛点开发的无垫片调整方案，通过偏心套自身的回转特性实现轴线位置的连续微调，从结构层面取消了调整垫片的使用。

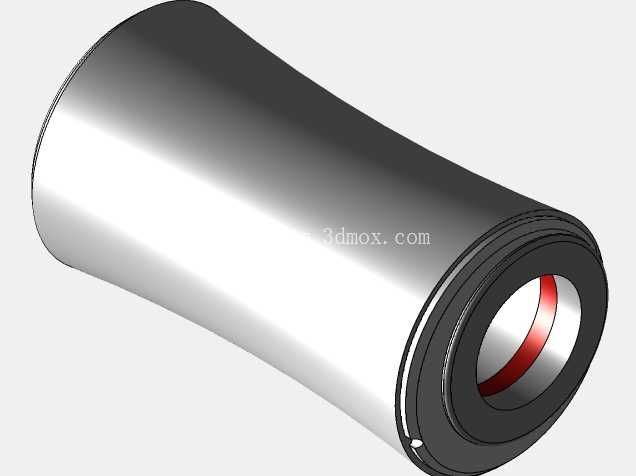

从结构本身来看，该零件为剖分式半环偏心套，整体采用半圆弧包覆结构，不需要完全贯穿支撑轴即可完成装配，适配头戴设备内部狭窄的布线空间，安装时可以从支撑轴的侧方直接卡入，不需要拆解周边的线束与光学模组，售后维护环节的拆装效率提升明显。偏心套的内外圆柱面存在固定偏心距，转动偏心套时，内孔包覆的支撑轴轴线会在一定范围内做平面移动，覆盖产线装配中常见的±0.8mm公差带范围，调整到位后通过套体两端的定位卡槽与支撑结构卡合，不需要额外涂胶或者螺丝锁附即可完成固定，避免了锁附应力导致的零件变形。

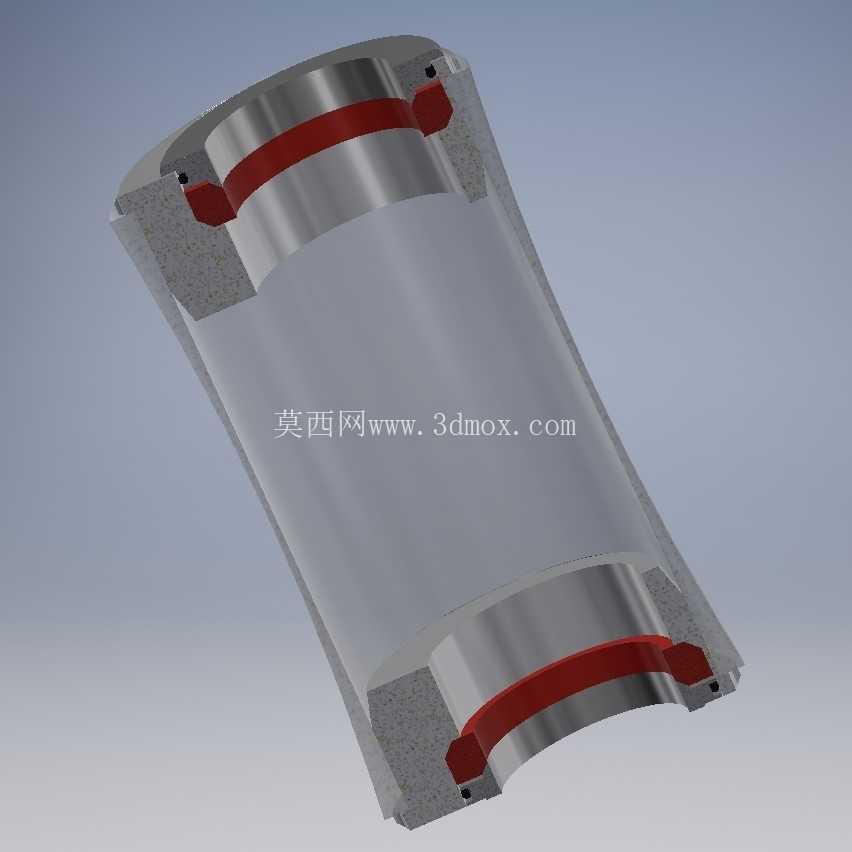

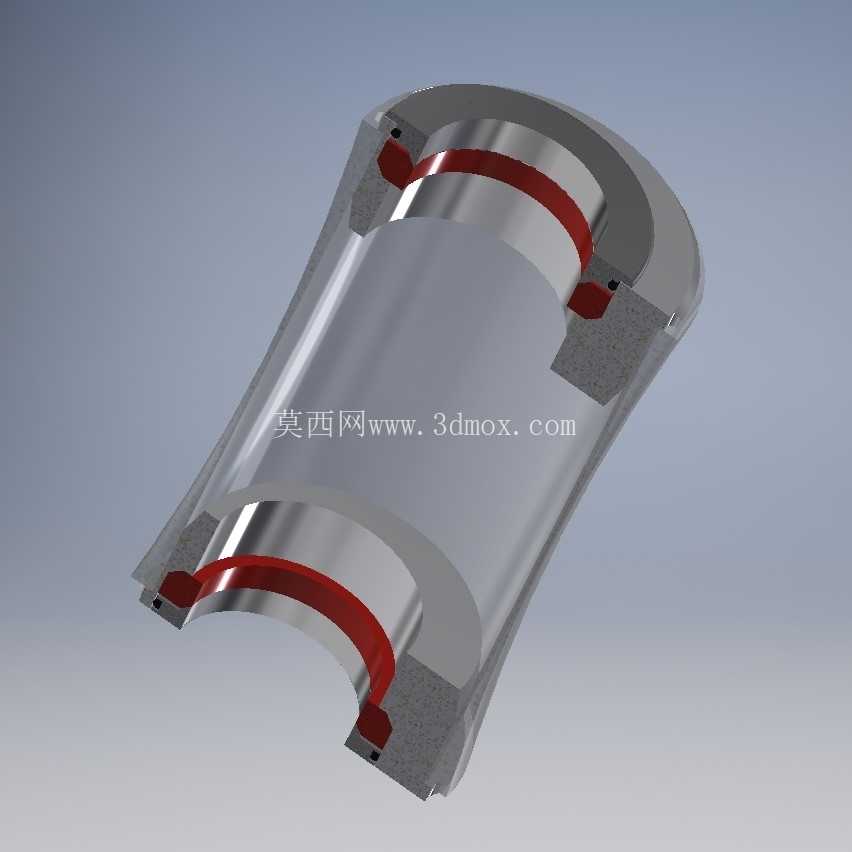

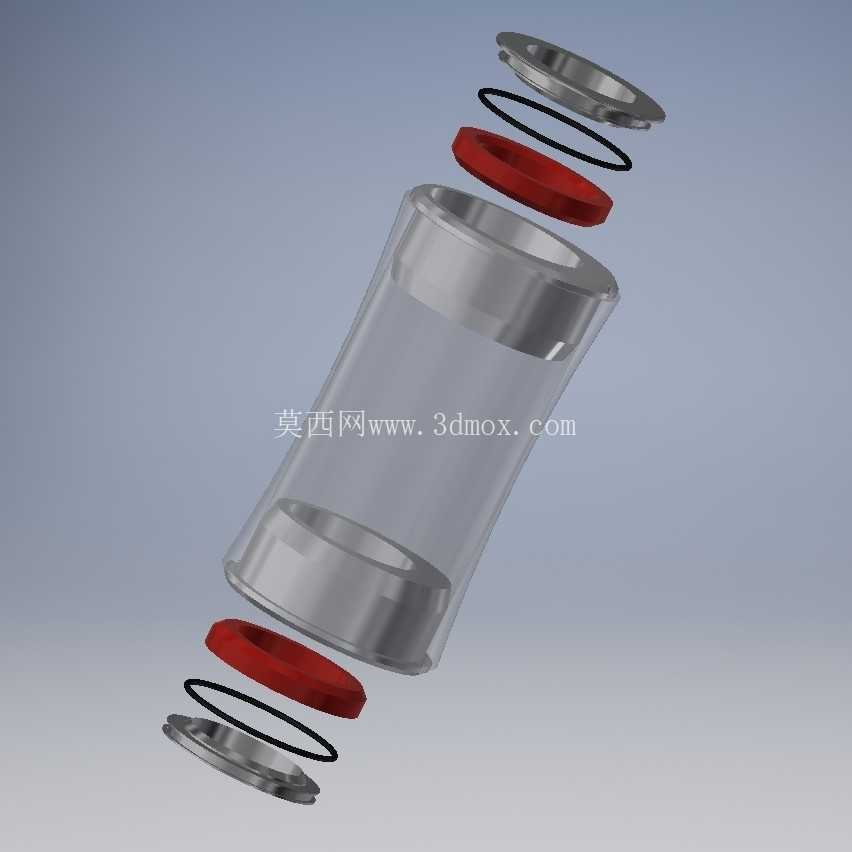

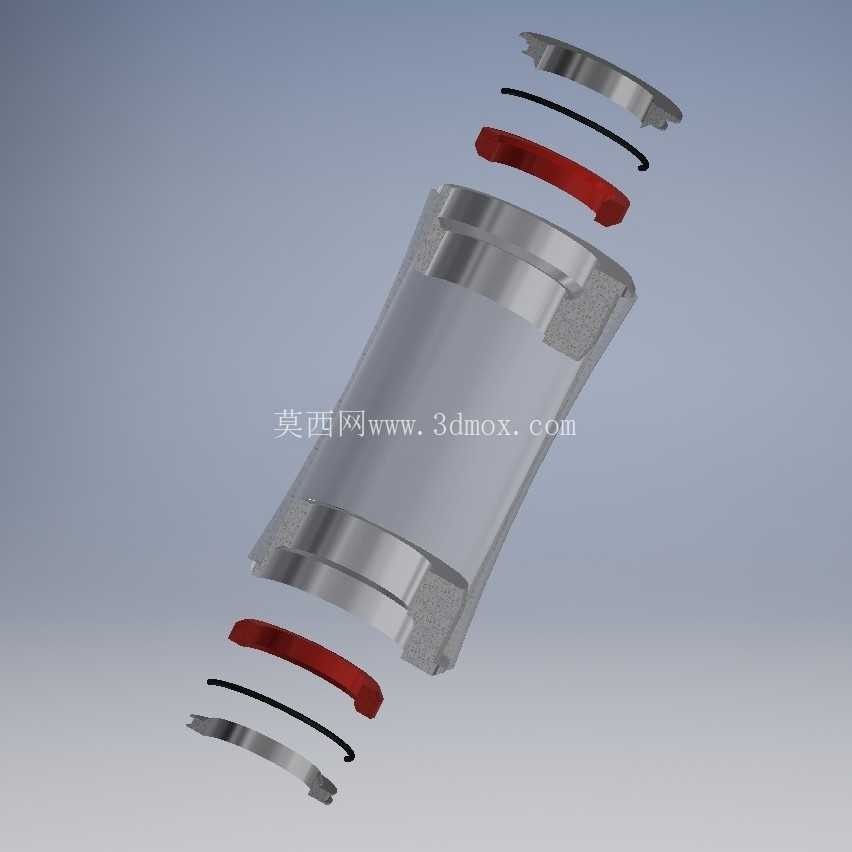

设计过程中首先确定了偏心距的取值范围，结合头戴设备支撑轴的常用直径12mm，将偏心距设定为1.2mm，这个数值既可以覆盖注塑件0.5mm以内的成型公差，也能补偿装配环节0.4mm以内的累计偏差，同时不会因为偏心距过大导致调整时支撑轴出现卡滞。套体的壁厚做了差异化设计，靠近偏心高点的位置壁厚增加0.3mm，抵消偏心结构带来的强度薄弱问题，经过受力仿真验证，在佩戴时常见的150N侧向挤压力作用下，套体的最大变形量控制在0.05mm以内，不会出现光轴偏移的问题。两端的密封槽设计用来嵌入红色硅胶密封圈，一方面可以填充套体与安装座之间的间隙，避免使用过程中出现松动异响，另一方面也能阻挡日常使用中产生的皮屑、灰尘进入配合面，长期使用不会出现转动卡滞的问题。

安装边界方面，该偏心套的轴向长度为28mm，外圆最大直径18mm，安装时需要在支撑座上预留直径18.2mm的半圆弧安装槽，槽的轴向宽度28.5mm，槽体两端需要预留与套体定位凸台匹配的卡槽，卡槽深度0.8mm即可满足定位需求。装配时先将支撑轴穿入光学模组的安装孔，再将偏心套从侧方卡入支撑轴与安装座之间的间隙，缓慢转动偏心套直到光学模组的光轴与佩戴基准对齐，最后将偏心套压入安装槽，让两端的凸台卡入卡槽即可完成装配，整个调整过程不需要专用工装，产线工人经过简单培训即可完成操作，相比传统垫片调整方案，单台产品的装配调试时间可以缩短40秒左右。

从实际应用场景来看，该结构不仅适用于消费级头戴显示设备，在工业级AR头盔、医疗用头戴显示设备中也有很强的适配性，这类设备对光轴精度的要求更高，传统垫片调整很难满足0.1mm级的精度要求，而偏心套的调整是连续无级的，可以轻松实现0.05mm级的调整精度，同时金属材质的偏心套相比塑料垫片拥有更好的抗蠕变性能，在工业场景复杂的温湿度环境下，长期使用也不会出现尺寸变化导致的光轴偏移。设计时还特意将套体的外表面做了细磨砂处理，调整时增大手指与套体的摩擦力，不需要借助工具即可转动，同时磨砂表面也不会产生反光，避免设备内部的杂散光影响成像效果。配合面的粗糙度控制在Ra1.6，既保证转动调整时的顺滑度，也不会因为间隙过大出现松动问题，内外圆柱面的同轴度公差控制在0.02mm以内，保证调整时光轴移动的线性度，不会出现调整过程中光轴上下窜动的问题。
