RockShox Vivid后避震专用服务扳手结构设计

这款专用扳手是面向山地车后避震器维护场景开发的手动工具，核心适配RockShox Vivid系列空气后避震的顶盖拆装作业，在自行车门店维保、车队后勤保障、个人玩家自主维护场景中都有明确的使用需求。山地车重度越野使用过程中，后避震器需要定期开展气室密封件更换、阻尼油更换、气压校准等维护作业，而Vivid系列后避震的气室顶盖为圆周带卡槽的特殊结构，普通活动扳手、勾型扳手无法匹配卡槽受力，极易造成顶盖边缘崩裂、表面涂层刮伤，甚至导致避震器外壳报废，这款专用扳手正是为解决这一实际维保痛点设计。

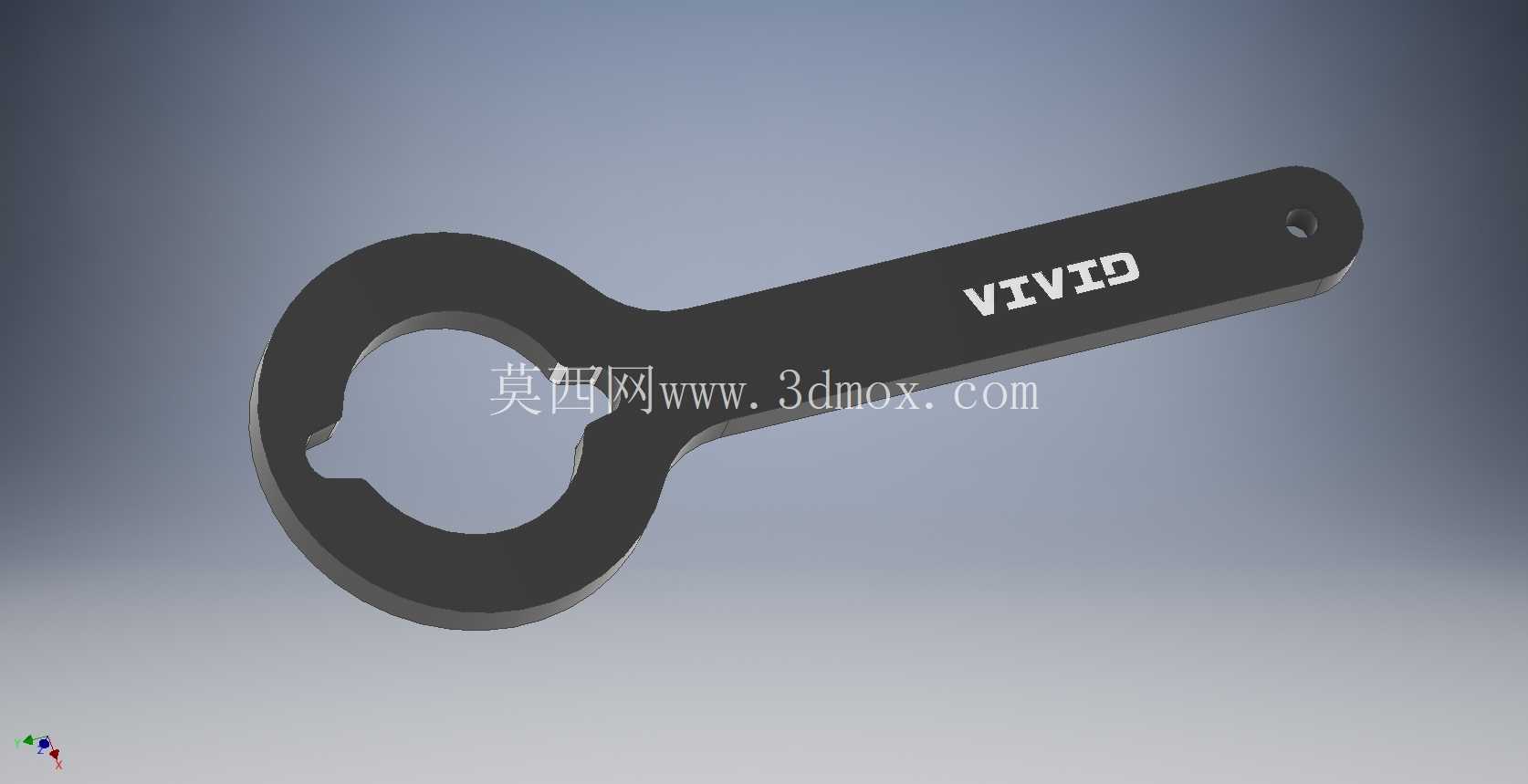

从功能特性来看，扳手整体采用单头开口式结构，头部环形卡口的内轮廓完全匹配Vivid后避震气室顶盖的外轮廓与卡槽位置，卡口内侧设置有与顶盖卡槽完全契合的定位凸台，作业时凸台完全卡入顶盖卡槽，受力面沿卡槽周向均匀分布，不会出现普通扳手的点受力打滑问题，可承受最大80N·m的拆装扭矩，完全覆盖该型号避震顶盖规定的12-18N·m锁紧扭矩要求，操作时不会损伤顶盖的阳极氧化层与密封配合面。手柄部分采用平直长杆结构，表面做哑光防滑处理，握持时受力方向与扳手转动中心同轴，作业时手腕无需额外调整角度即可顺畅发力，手柄末端设置有直径5mm的悬挂孔，可直接挂在工具挂板上收纳，适配门店工具的标准化管理需求。

设计过程中首先完成了适配边界的尺寸校核，通过实测Vivid系列R2C、RC2等不同规格后避震的气室顶盖外径、卡槽深度、卡槽分布角度，确定卡口内径为32mm，内侧定位凸台的宽度为4mm、突出高度2.5mm，凸台的倒角为R0.8，与顶盖卡槽的倒角完全匹配，避免卡入时出现干涉。手柄长度设计为120mm，按照人手常规握持发力计算，该长度下施加15N的握力即可达到18N·m的标准锁紧扭矩，既不会因为力臂过长导致扭矩过大拧坏顶盖，也不会因为力臂过短造成操作费力。扳手整体厚度设计为6mm，头部与手柄采用等厚结构，加工时可直接通过激光切割下料后做边缘倒角处理，加工工序简单，量产成本可控，边缘全部做R1圆角处理，操作时不会划伤手部。

从安装与使用边界来看，这款扳手仅适配RockShox Vivid系列空气后避震的气室顶盖拆装，无法用于其他品牌或型号的避震器作业，使用时需要先将后避震从车架上拆下，或者将车架后三角打开足够的操作空间，将扳手卡口完全套入顶盖，确认定位凸台完全卡入卡槽后再沿逆时针方向发力拧松顶盖，安装时按照规定扭矩锁紧即可，作业过程中不需要额外搭配接杆或其他工具，单人即可独立完成操作。扳手的整体结构无活动部件，长期使用不会出现松动、磨损间隙等问题，卡口的硬度经过调质处理达到HRC38-42，具备足够的耐磨性，正常维保使用场景下寿命可达上万次拆装作业，不会出现卡口变形、凸台磨损打滑的问题。

在实际维保场景中，这款工具可以大幅提升Vivid后避震的维护效率，相比使用通用工具拆装，可避免顶盖损伤带来的额外配件成本，同时降低打滑造成手部磕碰的风险，是山地车维保场景中针对特定型号部件的必备专用工具，其结构设计完全围绕特定部件的拆装需求展开，没有多余的结构设计，所有尺寸参数都经过实际部件的适配校核，可直接导入加工设备完成量产加工，也可作为专用工具设计的参考案例，用于其他型号避震器专用拆装工具的开发参考。
