越野摩托车34T窄宽齿ISCG安装导链器

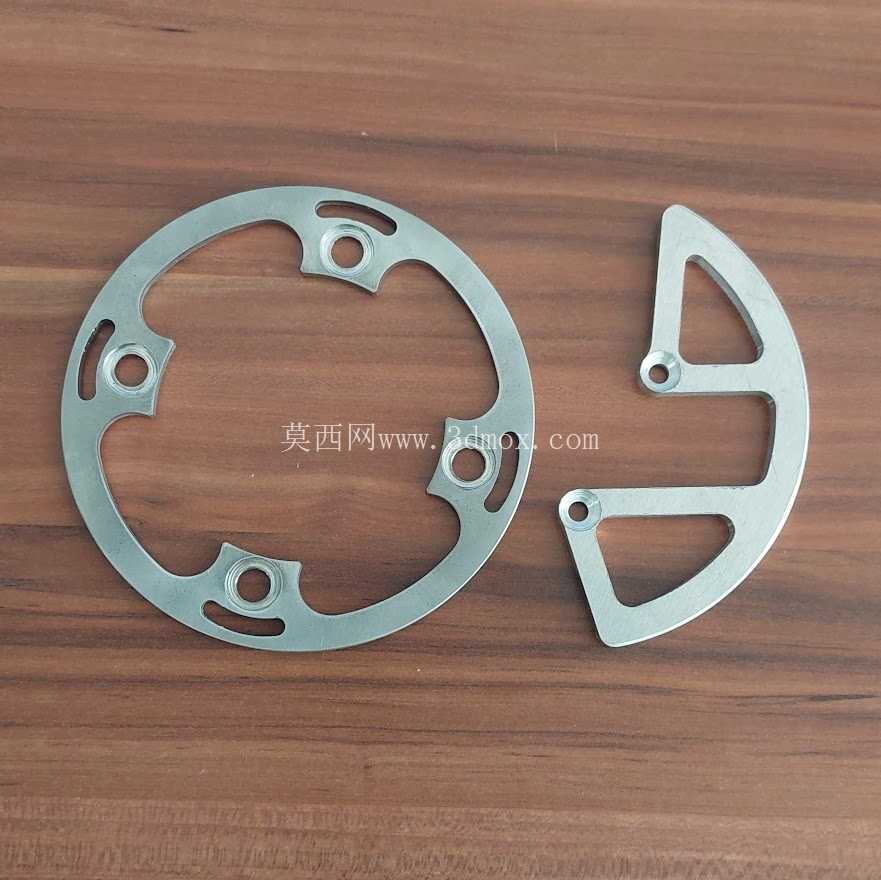

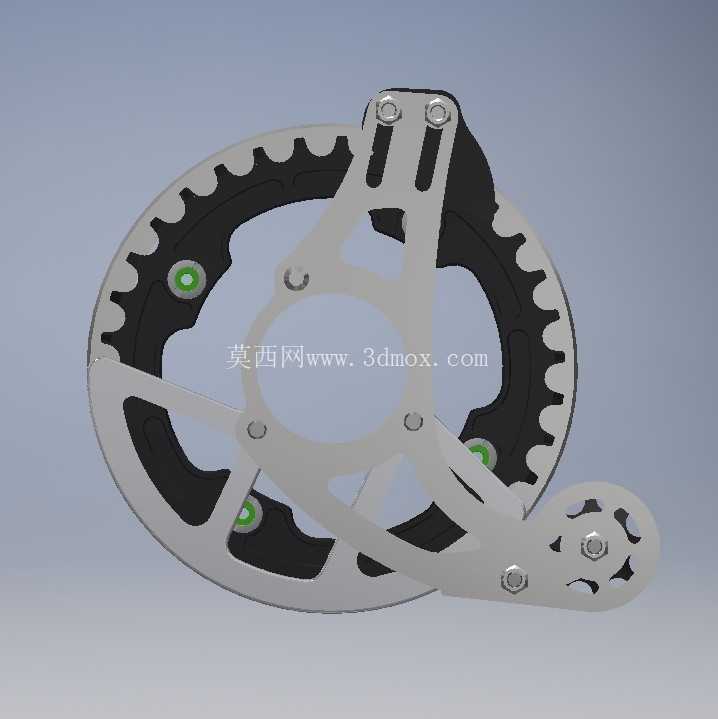

　　这款导链器主要适配林道穿越、重度耐力越野场景下的越野摩托车传动系统，针对非铺装路面骑行时链条受颠簸跳动、侧向摆动容易出现掉链、卡链的痛点设计，能够在飞坡落地、连续颠簸、急加速急减速的工况下持续约束链条运行轨迹，避免链条脱离牙盘齿位造成传动中断甚至部件打损的故障。从结构设计来看，主体安装基座采用激光切割板材加工成型，板材厚度匹配ISCG Old安装位的标准间距要求，安装孔位严格对应ISCG Old规格的五通周边安装点位，三个固定孔呈三角分布，能够分散链条张紧、跳动带来的冲击载荷，避免单点受力出现安装座变形、螺栓断裂的问题。

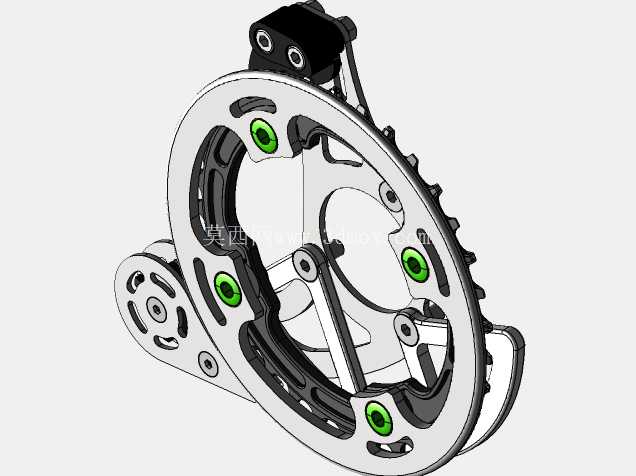

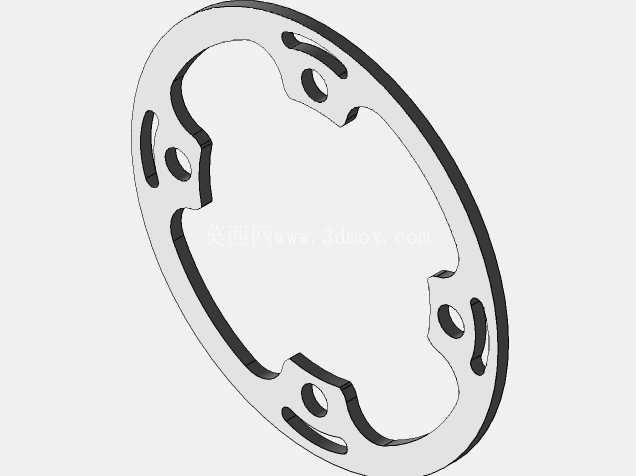

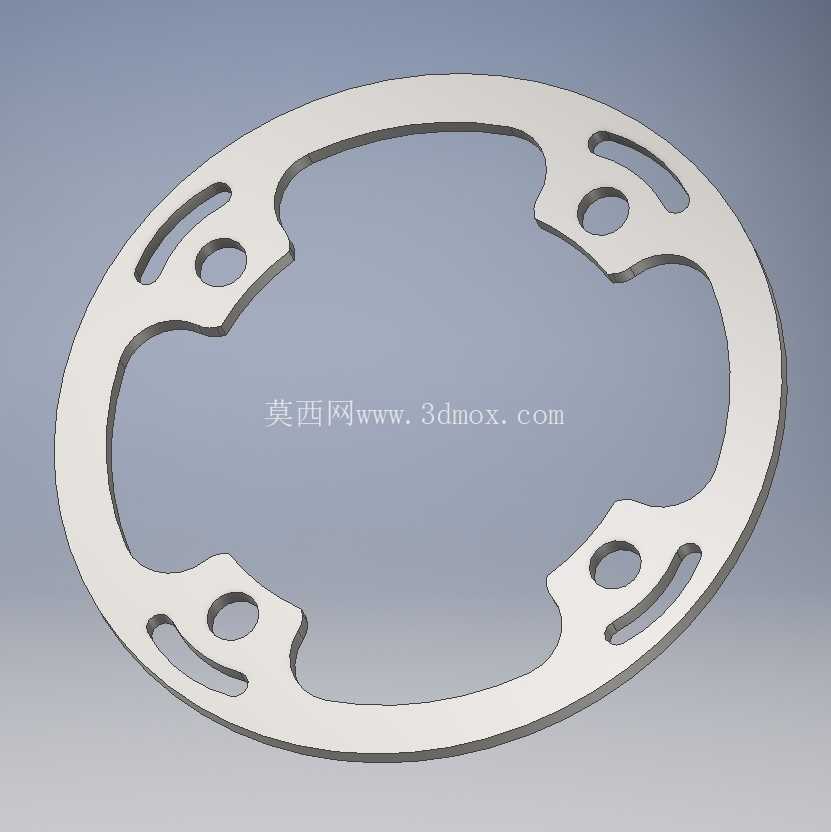

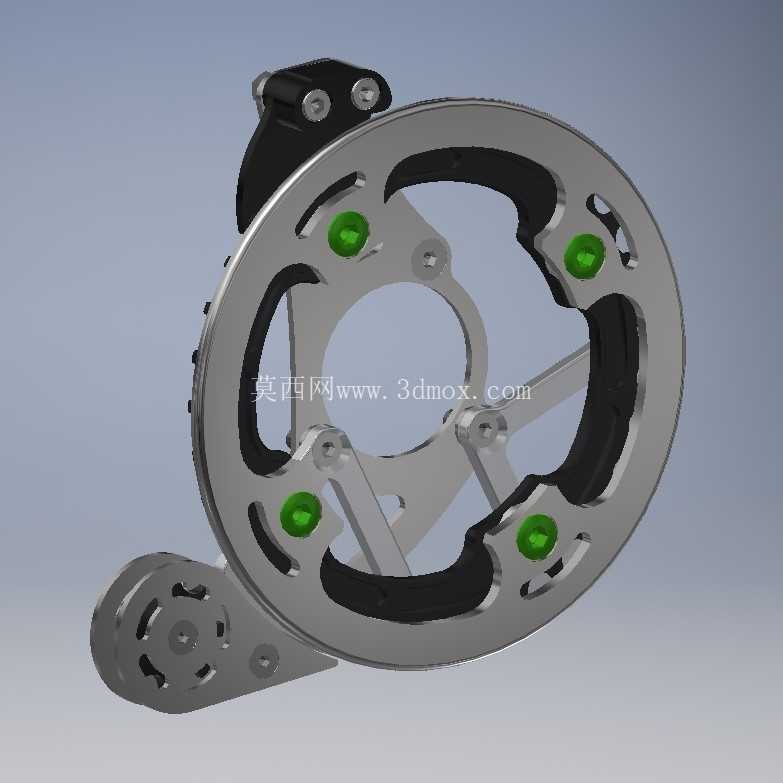

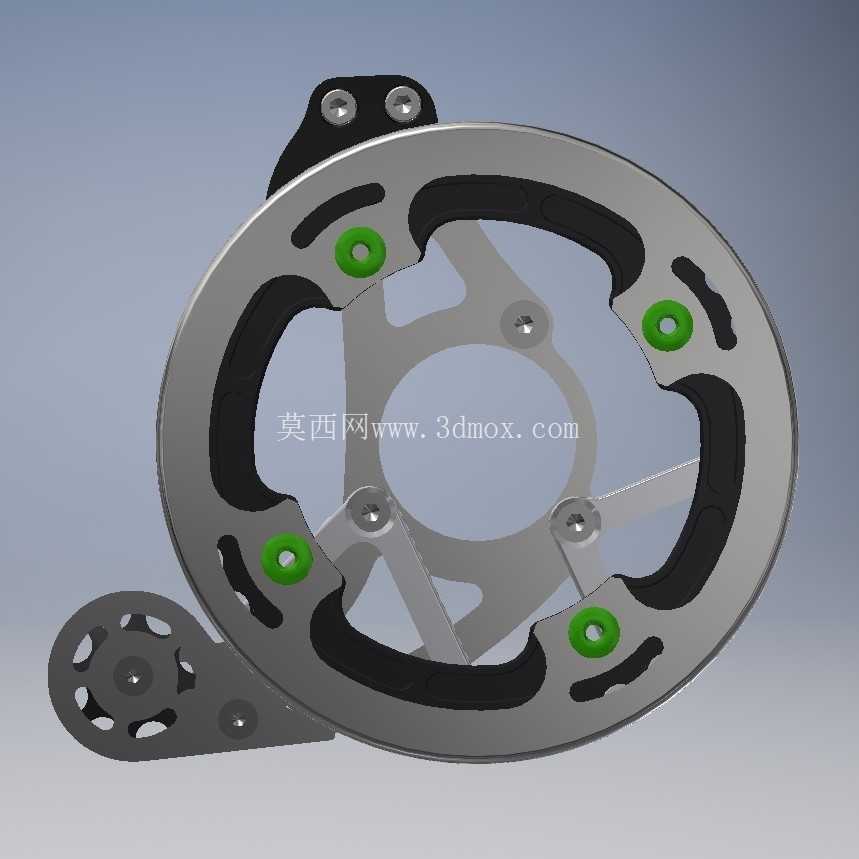

　　导链环部分采用34T齿盘匹配的环形轮廓，内侧设置的黑色耐磨嵌件直接与链条侧面接触，选用低摩擦、高耐磨的非金属材质，既能够减少链条高速运行时的摩擦损耗，也能在链条出现侧向偏移时提供柔性约束，避免金属硬接触造成链节磕碰损伤。环体上均匀分布的四个绿色缓冲衬套对应导链环与安装基座的连接点位，能够吸收链条跳动带来的高频振动，避免振动直接传递到车架安装位造成螺栓松动。导链器的齿形适配窄宽齿规格的34T牙盘，导链槽的宽度刚好容纳单速越野链条的链节宽度，上下导边的弧度完全贴合牙盘旋转时链条的切入、切出轨迹，不会出现卡链、蹭链的问题，在牙盘旋转过程中，链条能够顺畅通过导链环约束区域，不会产生额外的传动阻力。

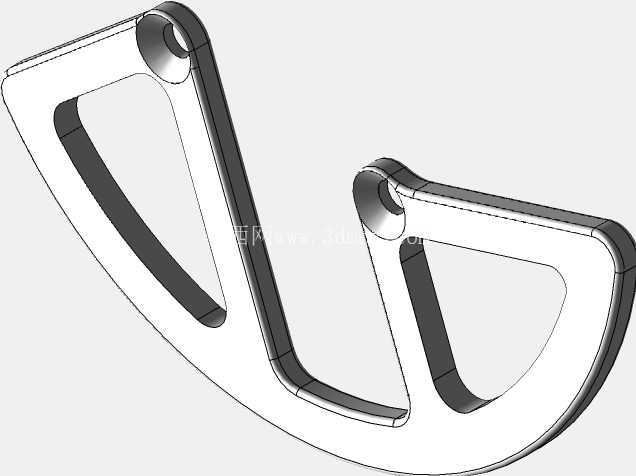

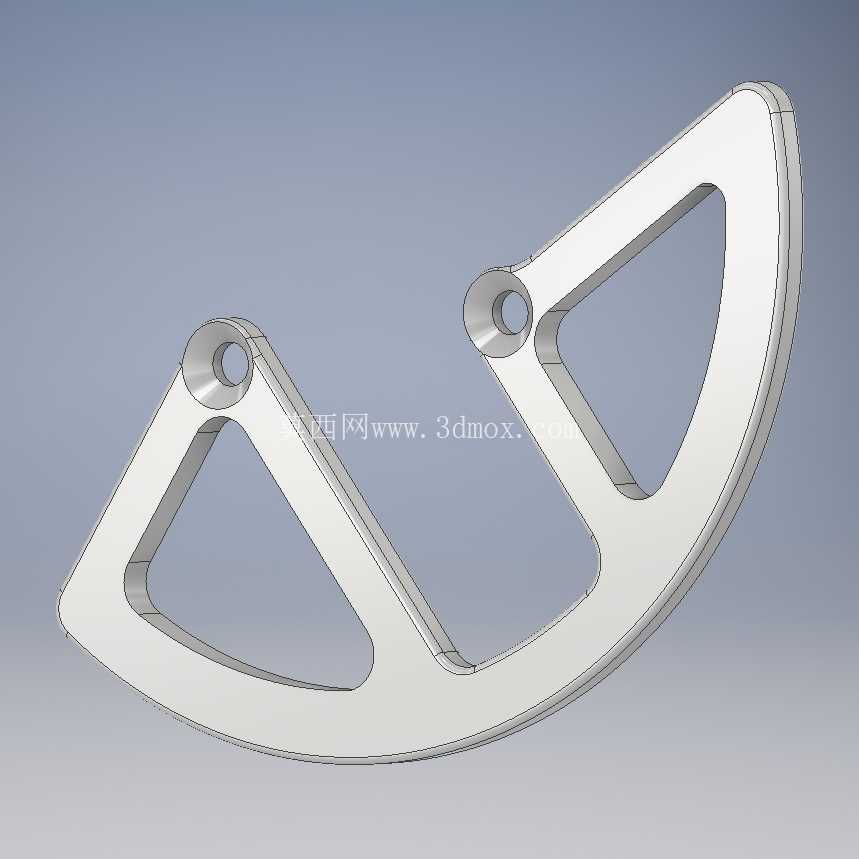

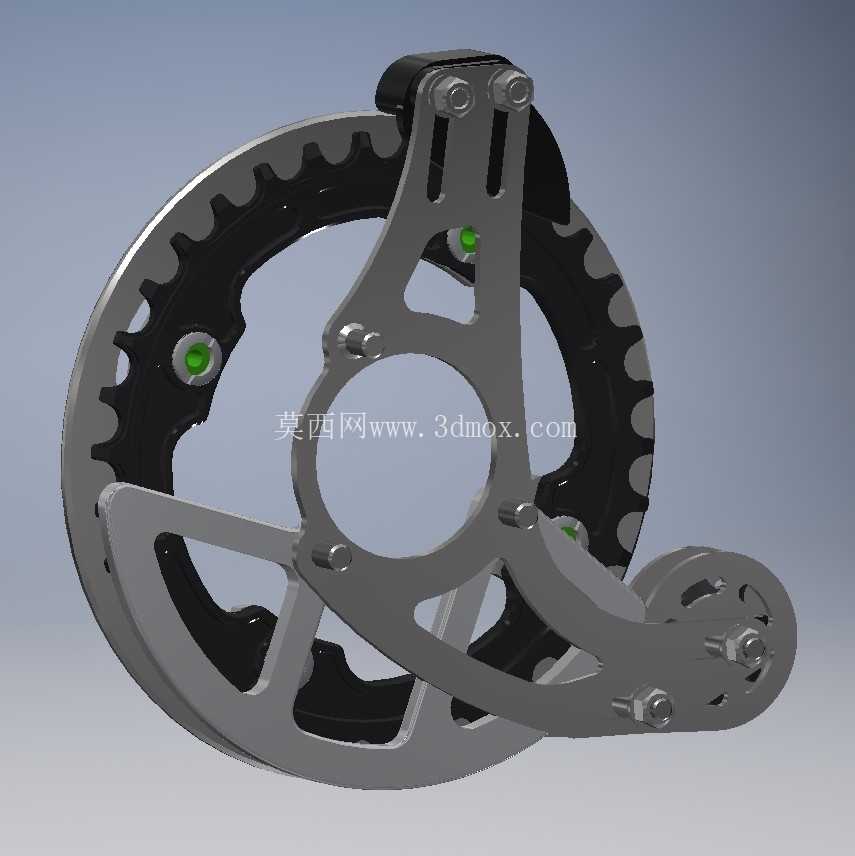

　　安装边界方面，这款导链器适配标准ISCG Old安装座的车架，安装时无需改动五通结构，直接通过三颗螺栓固定在车架预留的安装点位即可，安装完成后导链环与牙盘的轴向间隙控制在2mm以内，径向位置刚好覆盖牙盘最大齿顶圆外侧3mm范围，既不会与牙盘、曲柄产生运动干涉，也能在链条出现最大幅度跳动时及时约束链体位置。配套的下部导链托结构延伸至牙盘下方链条松边位置，能够托住颠簸时下垂的链条，避免链条松边晃荡撞击车架后叉。

　　实际使用中，这款导链器能够应对大落差飞坡、连续乱石路面的高强度冲击，激光切割的板材基座具备足够的结构强度，不会在冲击下出现弯折断裂，耐磨嵌件的磨损寿命能够覆盖常规越野场景下数千公里的使用需求，衬套的缓冲作用也能减少骑行过程中传动系统的异响。设计过程中重点考量了野外维护的便利性，所有连接螺栓都采用标准规格，出现磨损件更换时无需特殊工具即可完成拆装，导链环的轮廓做了圆角处理，避免骑行过程中裤腿、外物勾挂造成安全隐患。针对taco规格的安装适配需求，这款导链器的安装孔位也预留了微调余量，能够适配不同品牌车架ISCG安装位的微小尺寸公差，安装时可以通过微调孔位调整导链环与牙盘的同轴度，保证约束间隙均匀。
