壁挂式不锈钢自行车脚踏收纳支架

这款壁挂式自行车脚踏支撑构件，核心应用场景集中在家庭入户墙面、自行车门店展陈墙面、地下车库立柱侧装、骑行俱乐部装备收纳区等需要垂直利用空间的自行车存放场景，区别于传统落地式自行车架占用地面通行空间的弊端，依托墙面垂直承载能力实现自行车的悬空固定，释放地面通行与储物空间。从实际使用逻辑来看，该构件通过承托自行车脚踏部位实现整车固定，用户停放车辆时只需将自行车单侧脚踏卡入支架的承托卡槽内，依靠脚踏与支架卡槽的咬合、车身自重形成的下压力完成限位，无需额外绑带、锁扣等辅助固定件，取放车辆时只需抬起车身使脚踏脱离卡槽即可完成操作，相比轮式壁挂挂架需要抬升车轮至高位的操作，该支架的操作高度更低，日常使用的发力幅度更小，对身高较低的用户、女性用户更为友好。

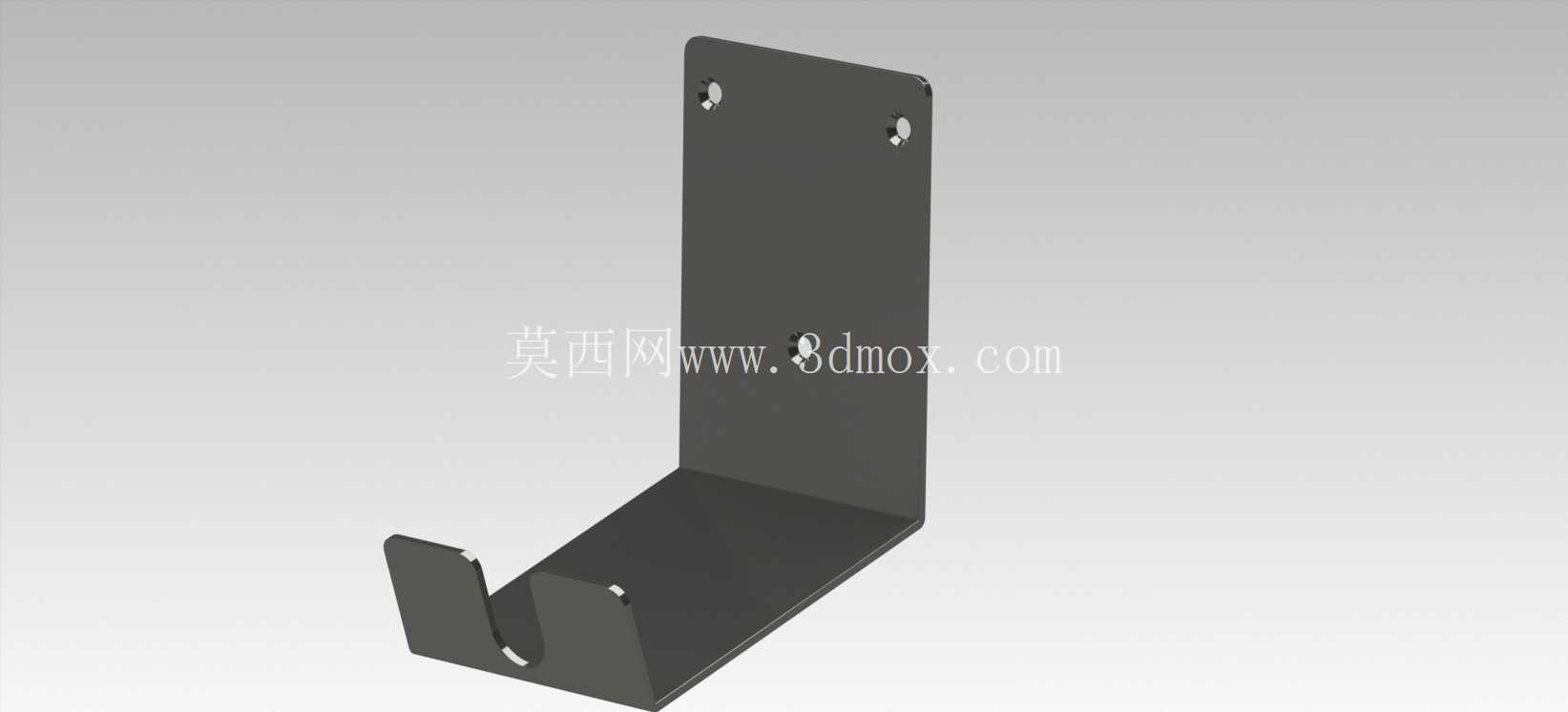

从功能特性层面拆解，构件采用2.5毫米厚度不锈钢板材作为加工基材，一体折弯成型为L型承载结构，竖直安装面设置两个对称的沉头安装孔，用于配合膨胀螺丝完成与墙面、立柱的固定连接，沉头孔设计可保证安装后螺丝端面与支架表面齐平，不会凸起刮蹭自行车漆面；水平承托面的前端设置向上折弯的限位挡边，同时在承托面靠近外侧的位置开设对应脚踏轴的避让缺口，当脚踏卡入后，挡边可限制脚踏向前滑脱，缺口位置可容纳脚踏转轴凸起，保证脚踏与承托面完全贴合，避免局部应力集中导致的板材变形。

设计过程中首先核算了承载边界，常规民用自行车的整车重量多在12公斤至18公斤区间，单侧脚踏位置承受的载荷约为整车重量的二分之一，2.5毫米厚不锈钢板的折弯结构在该载荷下的挠度变形量小于0.2毫米，完全满足长期承载的刚性要求，不会出现支架下弯导致车辆滑落的风险。安装边界方面，竖直安装面的孔位间距适配常规8毫米直径膨胀螺丝的安装间距，安装时只需保证支架水平承托面处于水平状态，两个安装孔的垂直高度差小于1毫米即可，安装完成后支架整体突出墙面的距离约为12厘米，不会过度占用墙面外的空间，避免过往人员磕碰。

结构细节上，支架所有折弯棱边均做了R2圆角处理，没有尖锐的裁切棱角，避免取放车辆时刮伤用户手部或者刮花自行车车架漆面；承托面的卡槽宽度适配绝大多数民用自行车、山地车、公路车的脚踏厚度尺寸，兼容不同规格的平板脚踏、半防滑脚踏，无需针对不同车型调整支架结构。相比市面上常见的挂钩式自行车壁挂架，该支架的承托力作用在脚踏结构上，不会对自行车轮组、辐条造成额外的侧向拉力，避免长期悬挂导致轮组偏摆、辐条松动的问题，尤其适合碳纤维轮组等娇贵部件的高端车型存放使用。在门店展陈场景中，该支架可沿墙面等距排布，实现多台自行车的整齐陈列，支架本身的哑光不锈钢质感不会抢夺自行车产品的视觉重心，保证展陈效果的整洁性；家庭使用场景中，安装在入户玄关墙面后，可将自行车固定在不影响开门通行的高度，下方空间还可放置头盔、骑行背包等配件，实现骑行装备的整合收纳。
