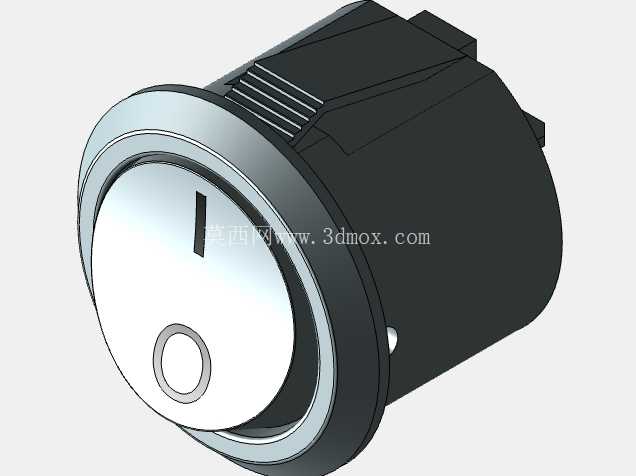

小型圆形摇臂式电源通断开关结构

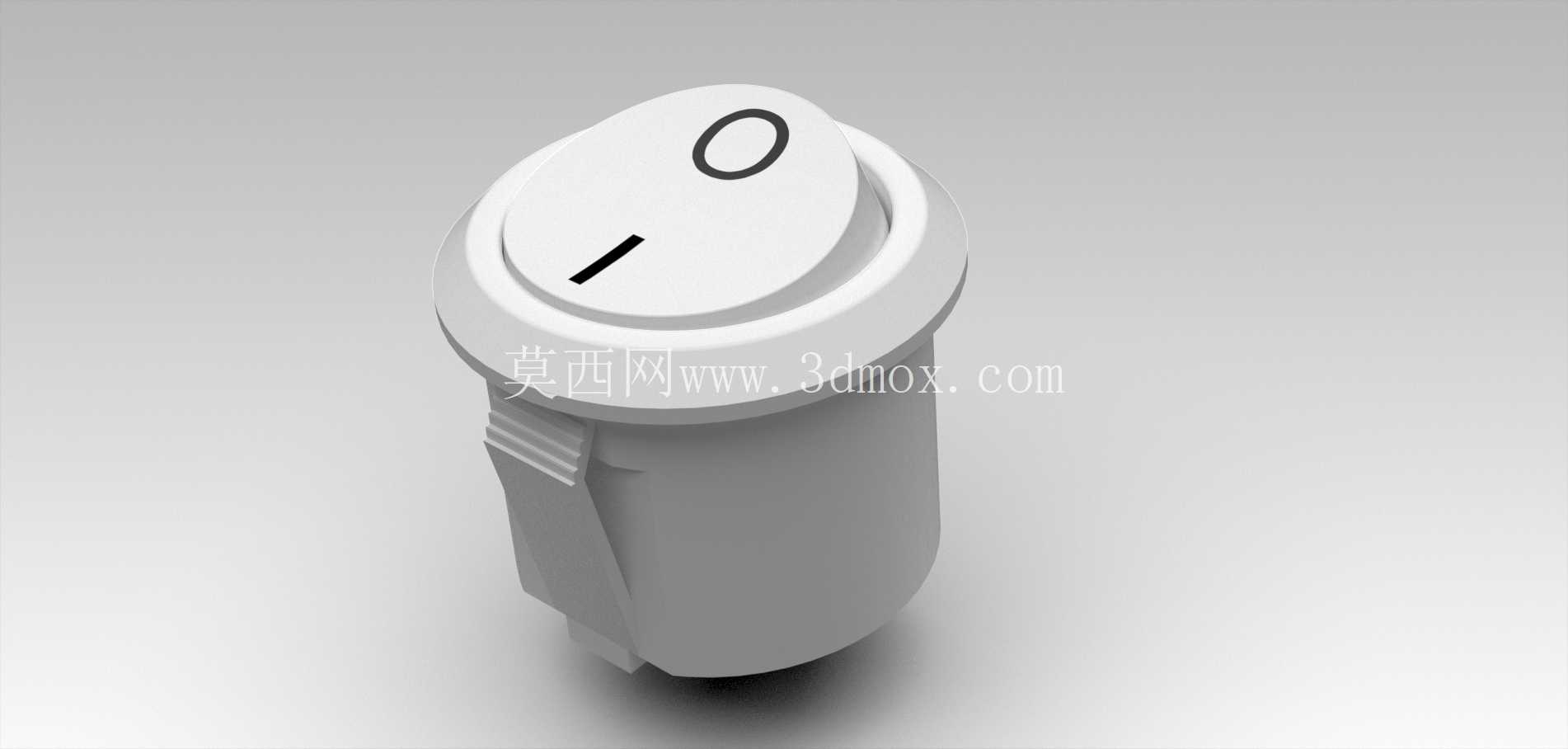

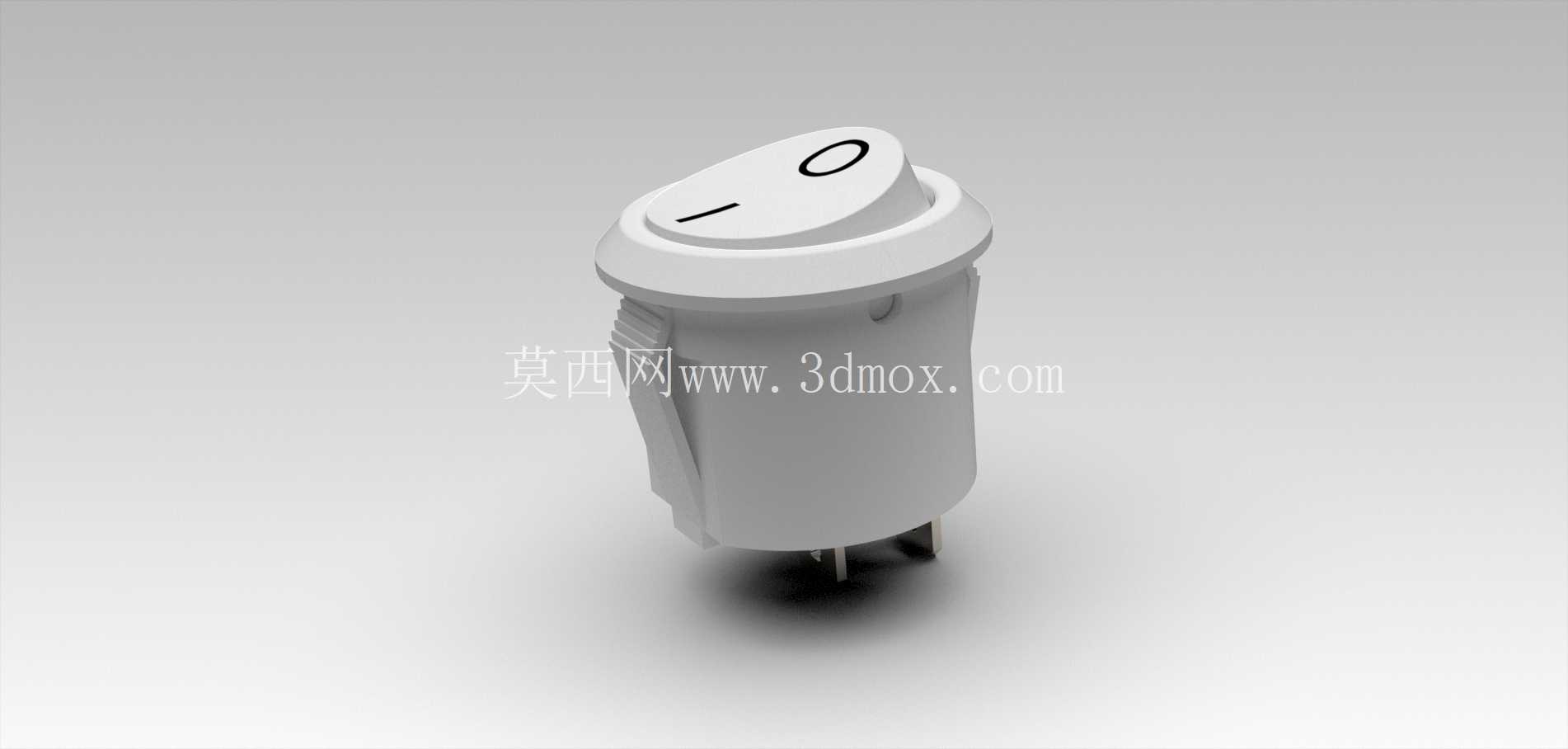

　　从电气参数来看，这款开关支持交流250V电压下3A的额定通断电流，125V交流场景下可承载6A电流，覆盖了绝大多数小功率用电设备的电源通断需求，比如桌面台灯、小型排插、手持打磨工具、小型仪器仪表的电源回路都能适配，不需要额外搭配继电器做中转控制，能直接简化设备的电控回路结构。开关的操作端采用椭圆形翘板摇臂，表面做了哑光防滑纹理，两个操作位置分别模压了通断标识，操作者不需要凑近看标识，靠指尖触感就能大致判断开关当前状态，操作行程控制在3mm左右，按压力度设置在1.5N到2N之间，既不会因为设备运输振动出现误触发，也不会因为按压力度过大导致操作手感生涩，长期频繁操作也不会出现手指疲劳的问题。从结构设计细节来看，开关本体采用阻燃PA66材质做外壳，内部的动触点采用银合金材质，相比纯铜触点具备更好的耐电弧烧蚀能力，在频繁通断的使用场景下，触点寿命能达到1万次以上，不会因为长期使用出现触点氧化接触不良的问题。底部的接线端采用标准6.3mm快插式铜插片，接线时不需要焊接，直接把对应规格的冷压端子插紧即可，后期维护更换时拔插就能完成拆卸，比焊接式接线的维护效率高很多。日常做低压电控柜、小型手持电动工具、桌面式小家电的结构选型时，这类卡入式安装的小型摇臂开关是出镜率极高的基础元件，很多刚入行的结构工程师容易忽略这类小元件的安装边界细节，最后打样时才发现面板开孔公差不对、插片接线空间不足，导致整批外壳返工。这款开关采用圆形卡装结构，安装直径为15mm，适配厚度在0.8mm到2mm之间的塑料或者薄金属面板，安装时不需要额外的固定螺母，靠本体两侧的弹性卡爪卡紧面板开孔，装配效率比螺纹固定式的船型开关高近40%，非常适合流水线批量装配的消费类电器、小型机电设备使用。

　　做三维建模时需要特别注意几个安装边界的细节：首先是面板开孔的公差要控制在±0.1mm以内，开孔过大容易导致开关卡装后松动，运输过程中出现移位，开孔过小则会导致装配时卡爪无法顺利压入，强行压装容易撑裂塑料面板；其次是开关本体插入面板后的纵深长度要预留足够空间，本体后方的插片接线后需要留出至少10mm的走线空间，避免导线被其他结构件挤压导致绝缘皮破损，引发短路风险；另外摇臂的摆动角度要做干涉检查，摇臂在两个极限位置时，和面板开孔边缘的间隙要保留至少0.5mm，避免温度变化导致面板形变后卡住摇臂，出现开关无法正常操作的问题。

　　在实际的设备应用中，这类开关常被布置在设备操作面板的边角位置，远离强干扰源和高温区域，比如小型台钻的操作面板、桌面3D打印机的电源输入端、家用食品料理机的机身侧面，都能看到这类开关的应用。相比方形的船型开关，圆形结构的开关对面板开孔的位置度公差要求更低，不需要额外做防呆定位结构，装配时不用刻意对准方向，只要把卡爪对准开孔压入即可，对装配工人的操作要求更低，能有效降低批量装配时的不良率。设计时还要考虑开关的防护等级，这款基础款开关的防护等级为IP40，仅适合在室内干燥环境下使用，如果是用在户外或者有水溅的场景，需要额外搭配防水胶圈，不能直接裸露安装，否则水汽进入开关内部容易导致触点短路，引发安全隐患。

　　另外开关的摇臂和本体之间的间隙做了错位挡边结构，能阻挡日常使用时的灰尘从操作缝隙进入开关内部，避免灰尘堆积在触点表面导致接触电阻过大，出现设备供电不稳的问题。很多工程师在选型时只关注开关的电流电压参数，忽略了操作力和安装尺寸的匹配，比如在薄塑料面板上选用卡爪弹力过大的开关，装配后容易导致面板变形凹陷，在厚金属面板上选用卡爪行程不足的开关，会出现卡接不牢、开关容易从面板脱落的问题，这款开关的卡爪行程适配范围覆盖了常见的薄板安装场景，通用性更强。建模过程中对卡爪的弹性形变范围做了模拟验证，确保卡爪在压入开孔时的形变量在材料的弹性屈服极限以内，多次拆装后不会出现卡爪断裂、弹性失效的问题，满足设备后期维护时反复拆装的需求。
