小型竞速赛车钢管式承载框架结构设计

这套钢管桁架式承载框架，主要面向小型单人竞速赛车、大学生方程式赛车以及小型电动休闲赛车的开发场景，作为整车的核心承载基体，所有动力总成、行走机构、转向系统、制动模块以及驾驶舱附件都需要依托该框架完成安装固定，同时框架本身需要承担行驶过程中的各类冲击载荷，包括过弯时的侧向载荷、颠簸路面的垂向冲击、加速制动时的纵向载荷，以及极端工况下的碰撞冲击，是决定整车操控稳定性与驾乘安全性的核心结构件。

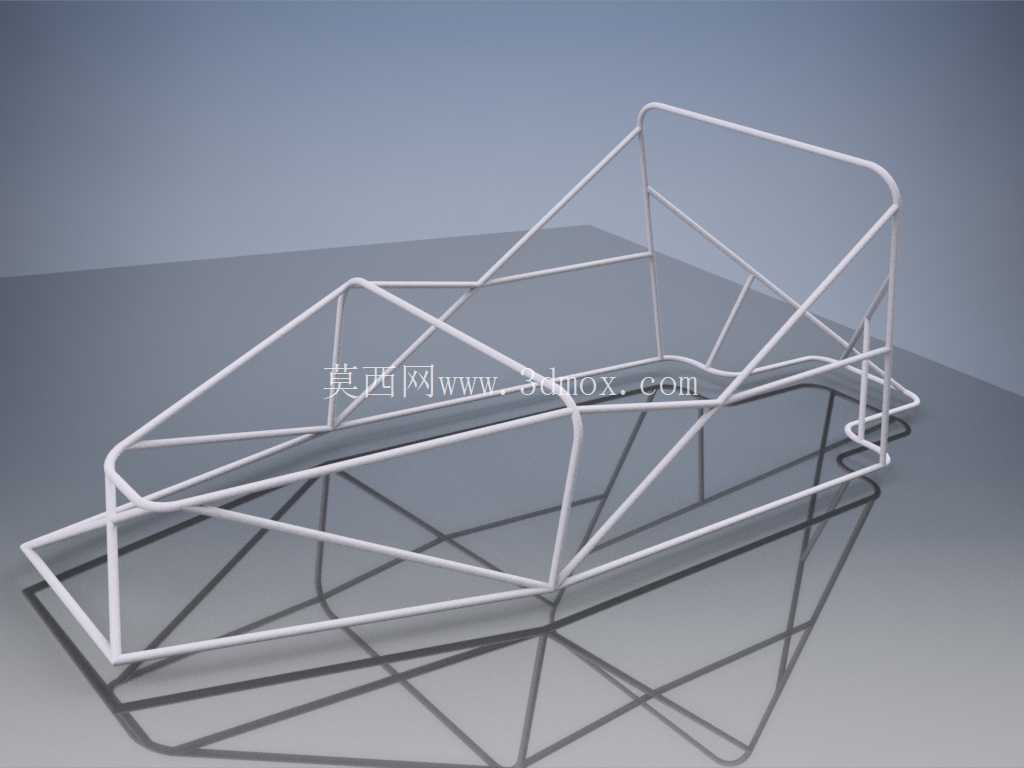

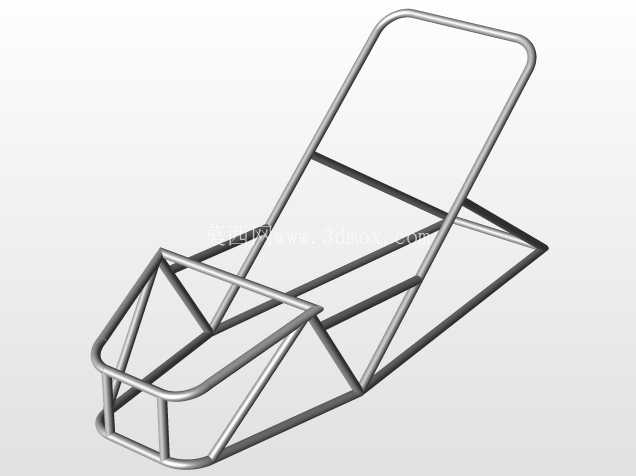

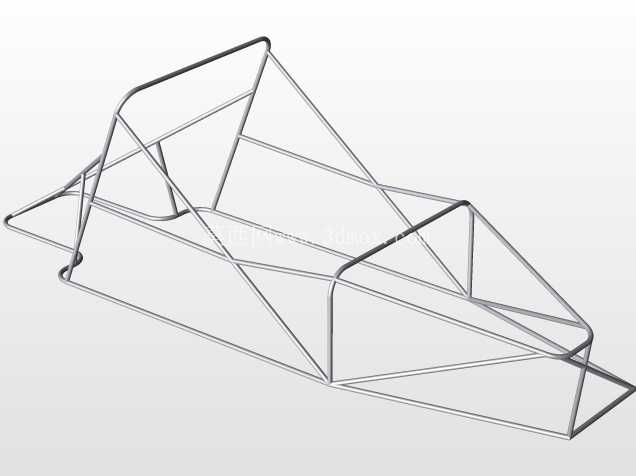

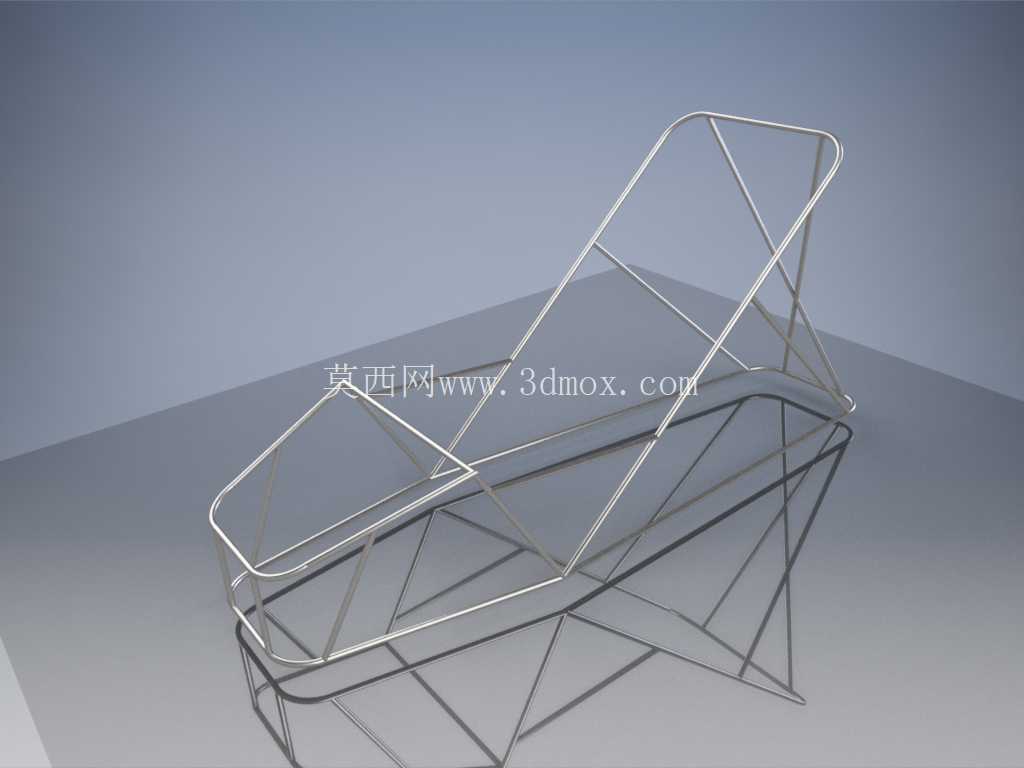

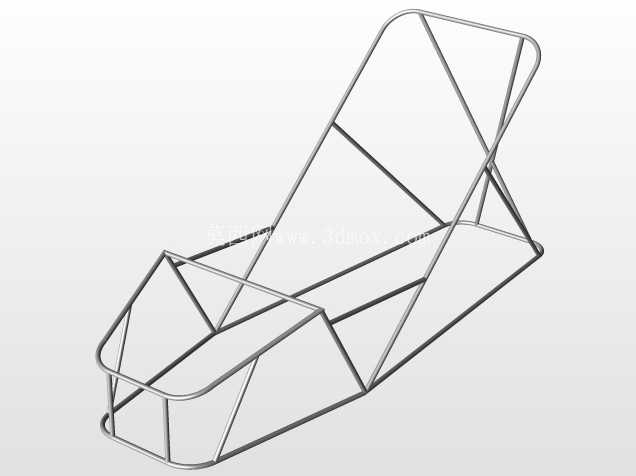

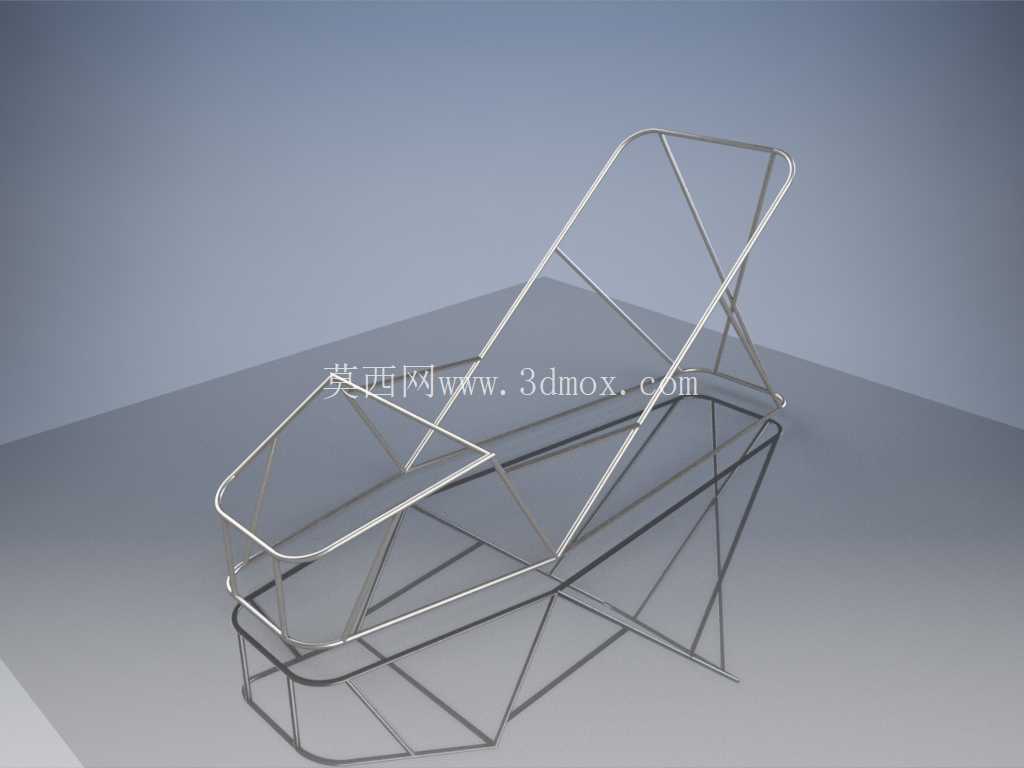

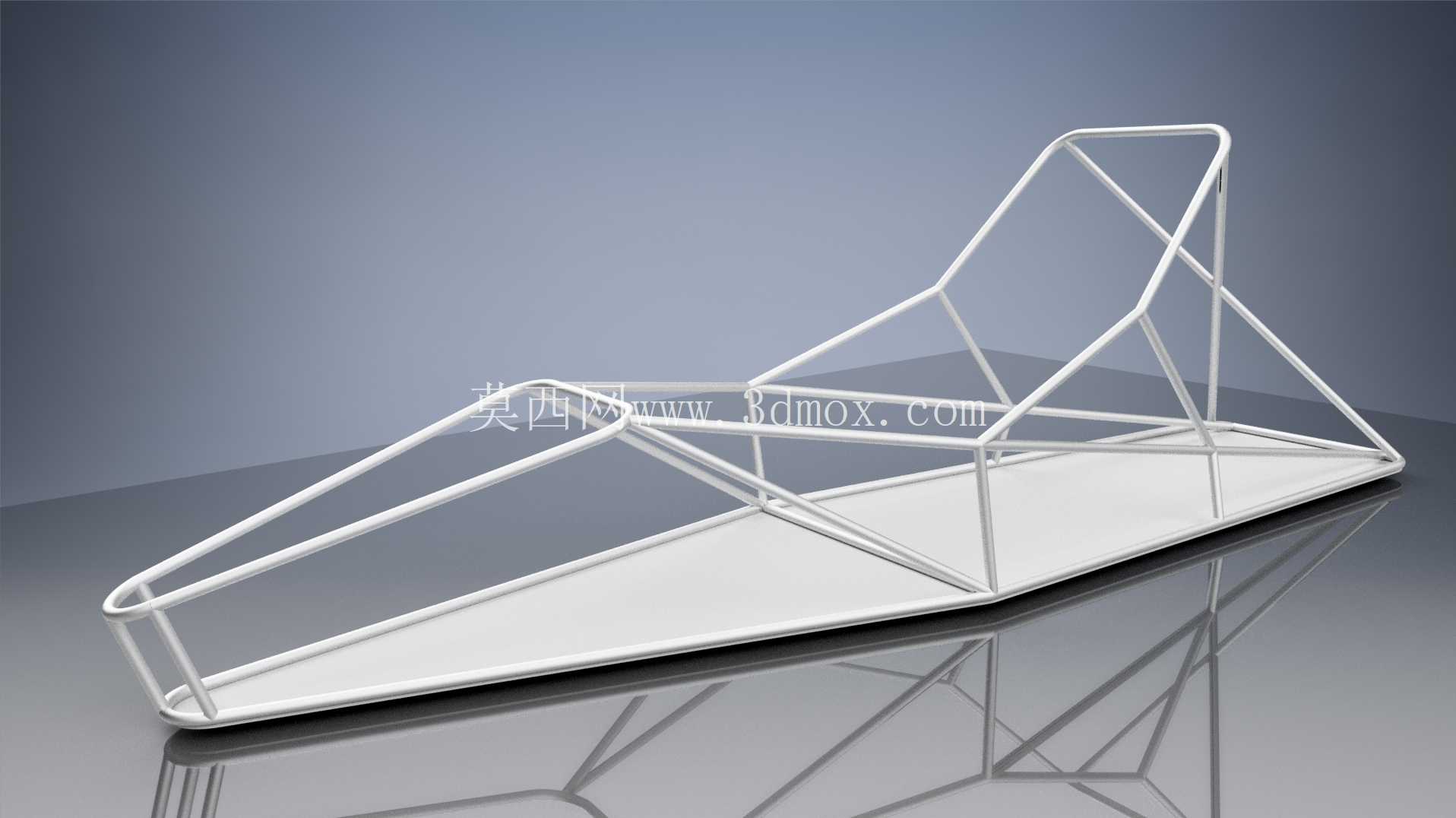

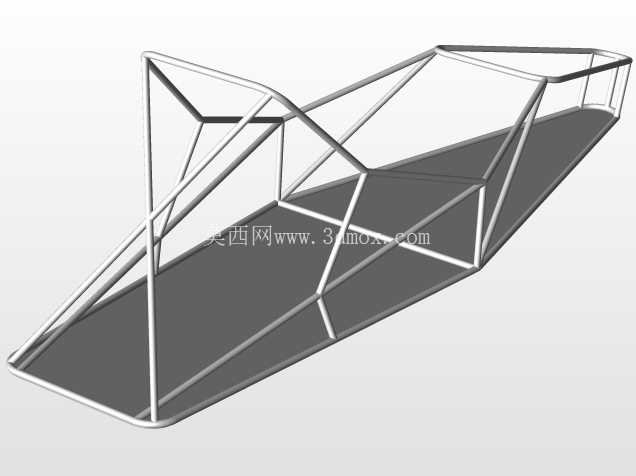

从结构设计逻辑来看，该框架采用空间桁架式布局，没有采用传统乘用车的承载式车身结构，而是通过不同管径的薄壁钢管拼接形成完整的受力体系，这种设计的核心优势在于可以在严格控制整体重量的前提下，获得极高的结构刚度与强度，相比钣金冲压焊接的车身结构，钢管桁架的材料利用率更高，每一段管材都可以沿着应力传递的方向布置，避免出现多余的结构冗余。整个框架的底部是平直的主承载平面，作为电池组、油箱或者地板结构的安装基准面，底部纵梁采用整根连续钢管弯折成型，避免在主受力路径上出现过多焊接接头，降低应力集中带来的断裂风险。

前部的结构做了收窄与上翘设计，一方面是为了匹配前轮转向的跳动边界，预留出足够的轮胎运动空间，避免转向或者悬架压缩时轮胎与框架发生干涉，另一方面前部的斜向撑杆形成了渐进式的吸能结构，在发生正面碰撞时，前部管材可以通过有序的溃缩变形吸收冲击能量，减少传递到驾驶舱的冲击力。中部的驾驶舱区域是整个框架刚度最高的部分，环绕驾驶员布置的环形钢管构成了完整的防滚笼结构，侧边防撞杆采用双层斜撑布局，在发生侧面碰撞时可以将冲击力快速分散到整个框架结构上，避免驾驶舱出现过大的侵入量，保障驾驶员的生存空间。后部的结构向上延伸形成尾架，主要用于安装动力总成、后悬架以及尾翼附件，斜向布置的加强杆直接连接后悬架安装点与主框架纵梁，让后轮受到的冲击可以直接传递到整个框架，避免局部应力过大导致结构开裂。

在安装边界的设计上，框架上预留的所有安装点位都做了局部加强处理，悬架安装点、转向机固定点、安全带安装点这些承受高频交变载荷的位置，都额外焊接了加强衬片，螺栓穿孔的位置做了同轴度公差控制，保证安装后各个系统的位置精度符合设计要求。整个框架的整体宽度控制在单人驾乘的合理范围内，既保证驾驶员有足够的操作空间，又不会因为宽度过大增加整车的迎风面积与整备质量；轴距的设定兼顾了低速灵活性与高速行驶的稳定性，前后悬的长度尽可能压缩，让整车的重心尽可能落在轴距的中心位置，提升过弯时的重量转移平衡。

从实际使用的角度出发，这套框架的结构设计充分考虑了后期改装与维护的便利性，所有管材的连接节点都采用相贯线切割后满焊处理，焊接位置都做了应力释放处理，减少焊接变形带来的尺寸偏差。框架的上部防滚环的高度满足驾乘人员佩戴头盔后的头部安全间隙要求，不会出现头部与框架干涉的情况，底部框架的离地间隙设定符合非铺装路面行驶的通过性要求，避免行驶过程中底部结构被路面凸起磕碰损坏。整个框架的受力路径经过多轮迭代优化，没有出现受力断点，各个方向的载荷都可以通过连续的管材结构传递分散，在满足强度刚度要求的前提下，整体重量控制在极低的水平，非常适合小型竞速类车辆的开发使用，也可以作为特种作业小型代步车的承载基体进行适配调整。
