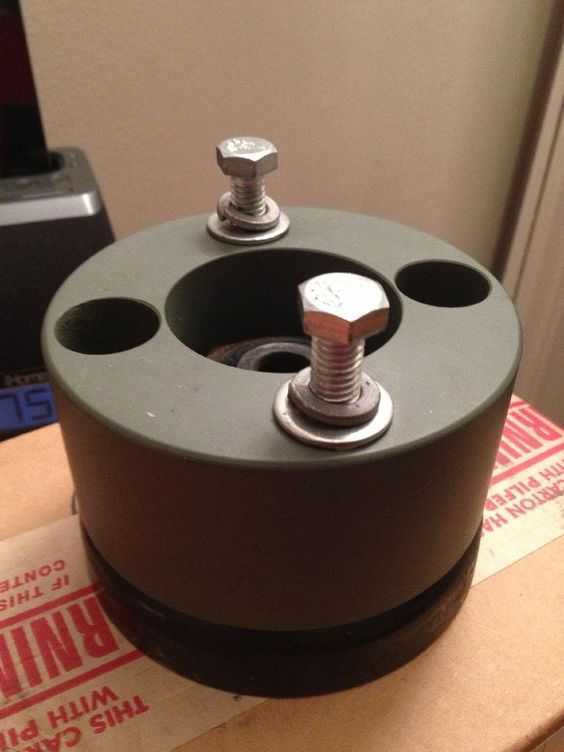

本田CRV一代车型升降配套金属垫片结构

　　在乘用车辆底盘升降系统的配套零部件体系中，这类适配本田CRV一代车型的升降垫片，属于底盘调校与维修替换场景里的核心精密配合件，日常应用覆盖车辆底盘高度微调、悬挂系统改装匹配、老化衬垫替换、升降机构装配间隙补偿等多个实际工况，是售后维修、底盘改装、整车装配环节里容易被忽略但直接影响装配精度的小尺寸关键零件。从实际功能来看，该垫片的核心作用是填充升降机构配合面之间的装配间隙，分散连接部位的轴向压紧应力，避免金属配合面在长期交变载荷下出现压痕、磨损、松动移位的问题，同时可以通过选配不同厚度的同规格垫片，精准调整升降机构的工作行程余量，补偿零部件加工过程中产生的尺寸公差累积，保证升降动作的同轴度与运行平顺性，

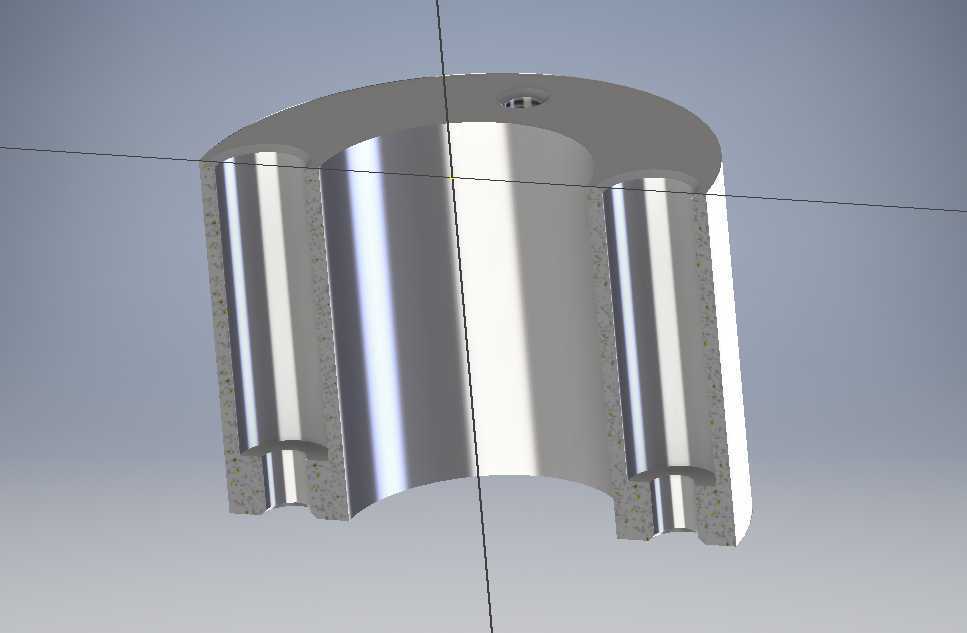

　　避免因配合间隙偏差导致的升降卡滞、异响、偏磨等常见故障。从结构设计思路来看，该垫片采用半剖式同轴套筒结构，主体为带中心通孔的圆柱筒体，筒体外侧对称分布两个小直径定位通孔，用于装配时穿入定位销，避免垫片在长期振动工况下出现周向转动或径向窜动；筒体上端带有外翻的环形凸缘，凸缘厚度与筒体壁厚保持合理比例，装配时凸缘端面贴合安装基准面，承担主要的轴向压紧载荷，凸缘与筒体衔接处做了小圆角过渡处理，避免应力集中导致的受力断裂问题；筒体下端为开放的配合端面，端面加工有微小的倒角，既方便装配时快速导入配合孔位，也能去除加工毛刺避免刮伤配合件表面。从安装边界与尺寸适配逻辑来看，该垫片的中心通孔直径与升降机构的导向轴直径采用间隙配合，

　　配合公差控制在H7/g6区间，既保证导向轴可以顺畅穿过通孔，又不会因间隙过大导致径向晃动；外侧两个定位孔的中心距与安装基座上的定位销孔中心距完全匹配，定位孔与定位销采用过渡配合，装配后可完全限制垫片的六个自由度，无需额外的防松结构即可保证长期使用不位移；筒体的整体高度根据升降机构的最大行程余量设计，装配后不会超出升降机构的运动包络范围，避免升降动作过程中出现运动干涉；上端凸缘的外径尺寸小于安装基座的沉孔内径，保证凸缘可以完全沉入沉孔内，不会出现凸缘悬空导致的压紧力不均问题。在实际建模过程中，这类零件需要重点关注配合面的形位公差要求，凸缘的下端面与筒体的中心轴线垂直度需要控制在0.02mm以内，保证装配后压紧力均匀分布在整个接触面上；

　　两个定位孔的轴线与中心通孔的轴线平行度公差不超过0.015mm，避免装配时定位销出现别劲的问题；筒体的内外圆柱面粗糙度要求达到Ra1.6，减少与配合件之间的滑动摩擦阻力，延长零件的使用寿命。从材质适配角度，这类垫片一般采用45号钢经调质处理后加工，表面做镀锌钝化处理提升防锈能力，也可根据使用场景的载荷需求选用不锈钢或铝合金材质，不同材质的垫片在建模时不需要调整整体结构尺寸，仅需根据材质的强度特性调整壁厚与凸缘厚度的比例即可。在整车装配场景中，该垫片安装在升降机构的支撑座与导向轴的配合位置，当车辆需要调整底盘离地间隙时，通过增减该垫片的数量或者更换不同厚度的同系列垫片，可以在不更换其他核心部件的前提下，实现底盘高度的精准微调，满足不同使用场景下的通过性需求；在售后维修场景中，当原车上的垫片因长期使用出现磨损、变形、锈蚀问题时，直接替换同规格的该垫片即可快速恢复升降机构的装配精度，不需要对其他配合部件进行二次加工，大幅降低维修成本与维修时长。建模过程中需要注意，该垫片的半剖展示结构是为了清晰呈现内部的通孔与壁厚结构，实际生产的零件为完整的环形套筒结构，建模时先绘制中心轴线，再通过旋转凸台命令生成主体结构，之后拉伸切除生成两个定位通孔，最后添加各处的倒角与圆角特征即可完成整体建模，建模时需要严格控制各尺寸的公差配合要求，保证生成的三维模型可以直接导出工程图用于生产加工，不需要额外的尺寸调整。
