航模用螺旋桨旋转器结构设计

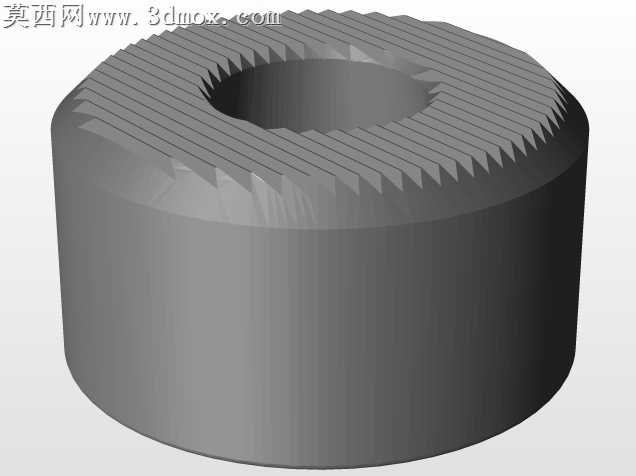

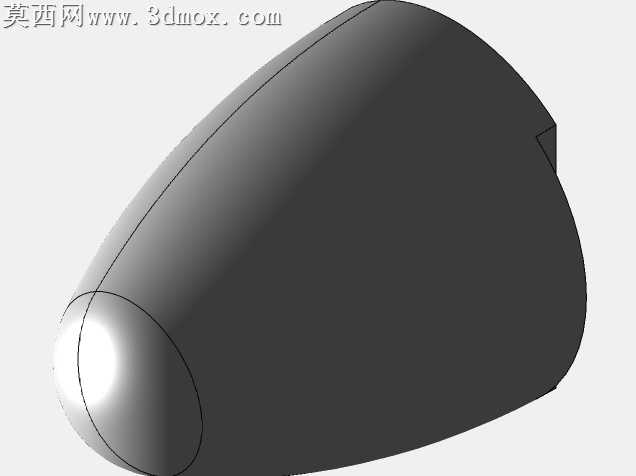

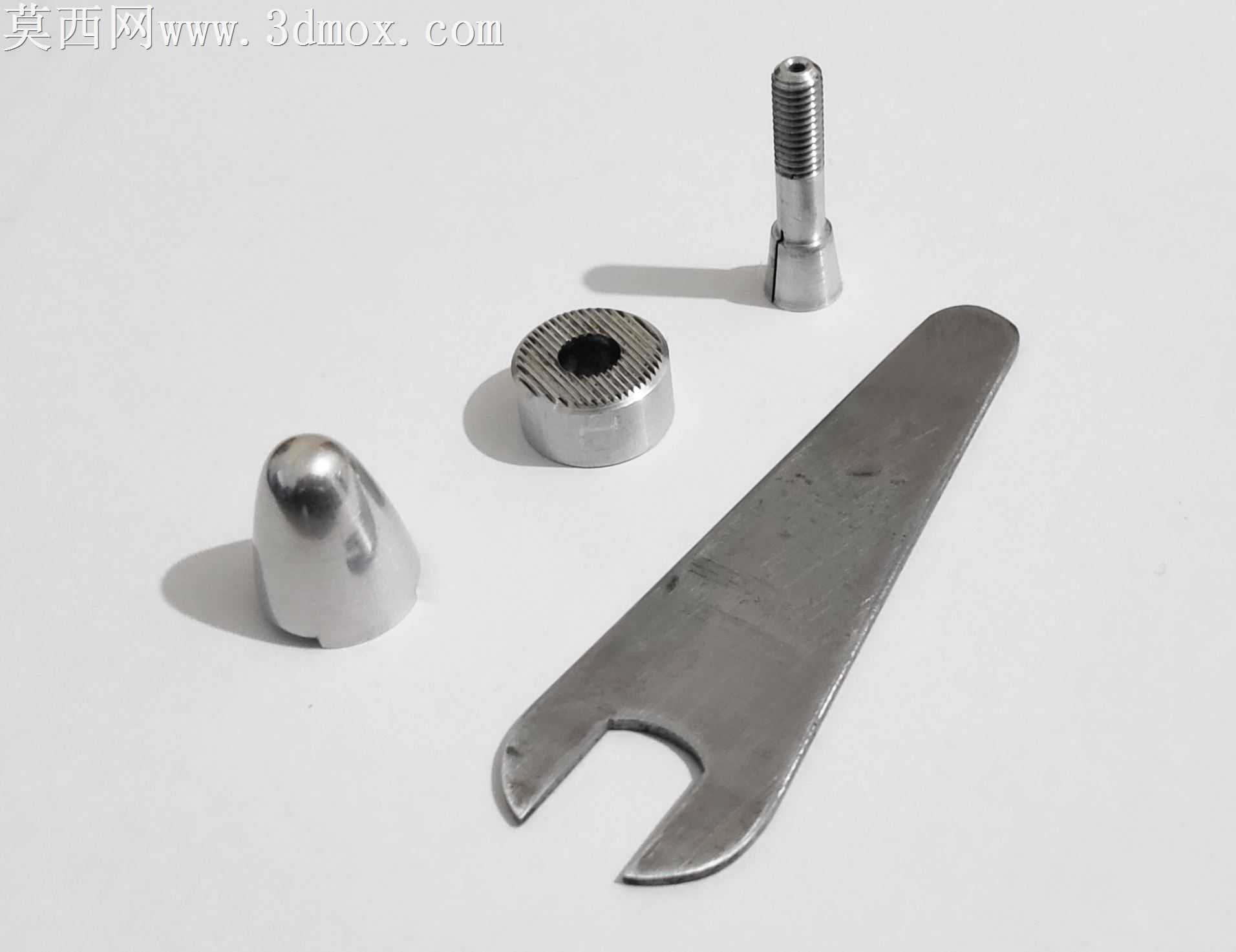

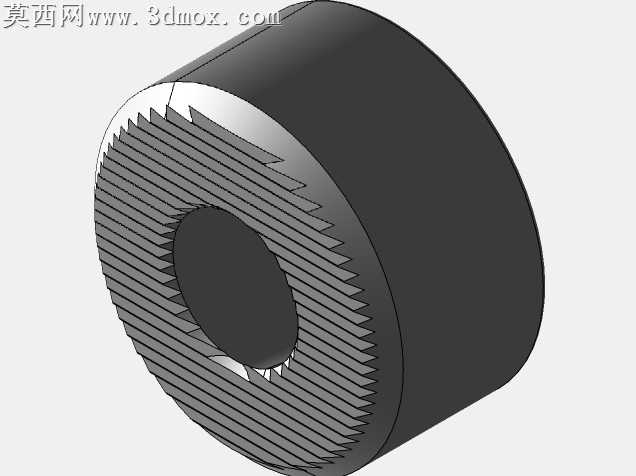

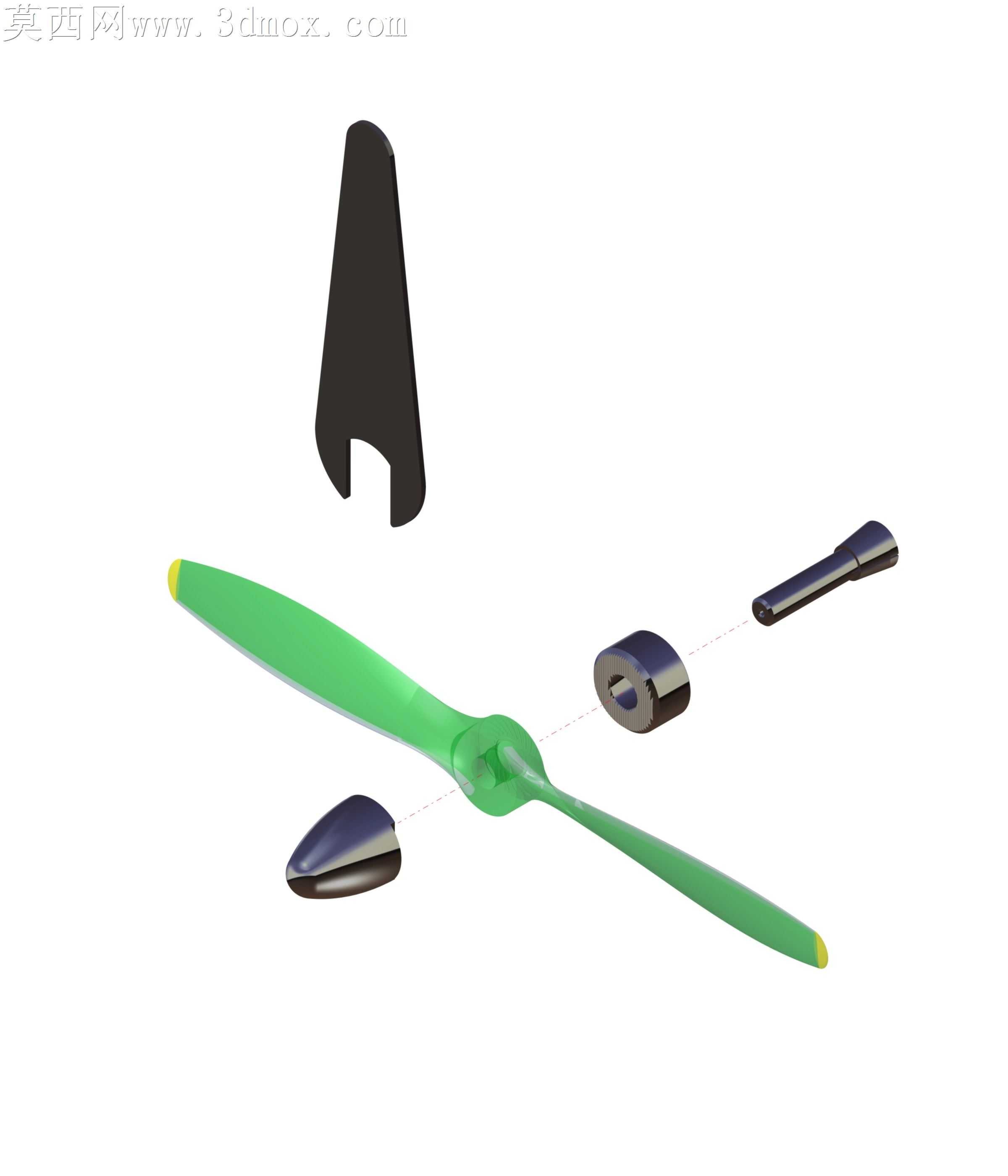

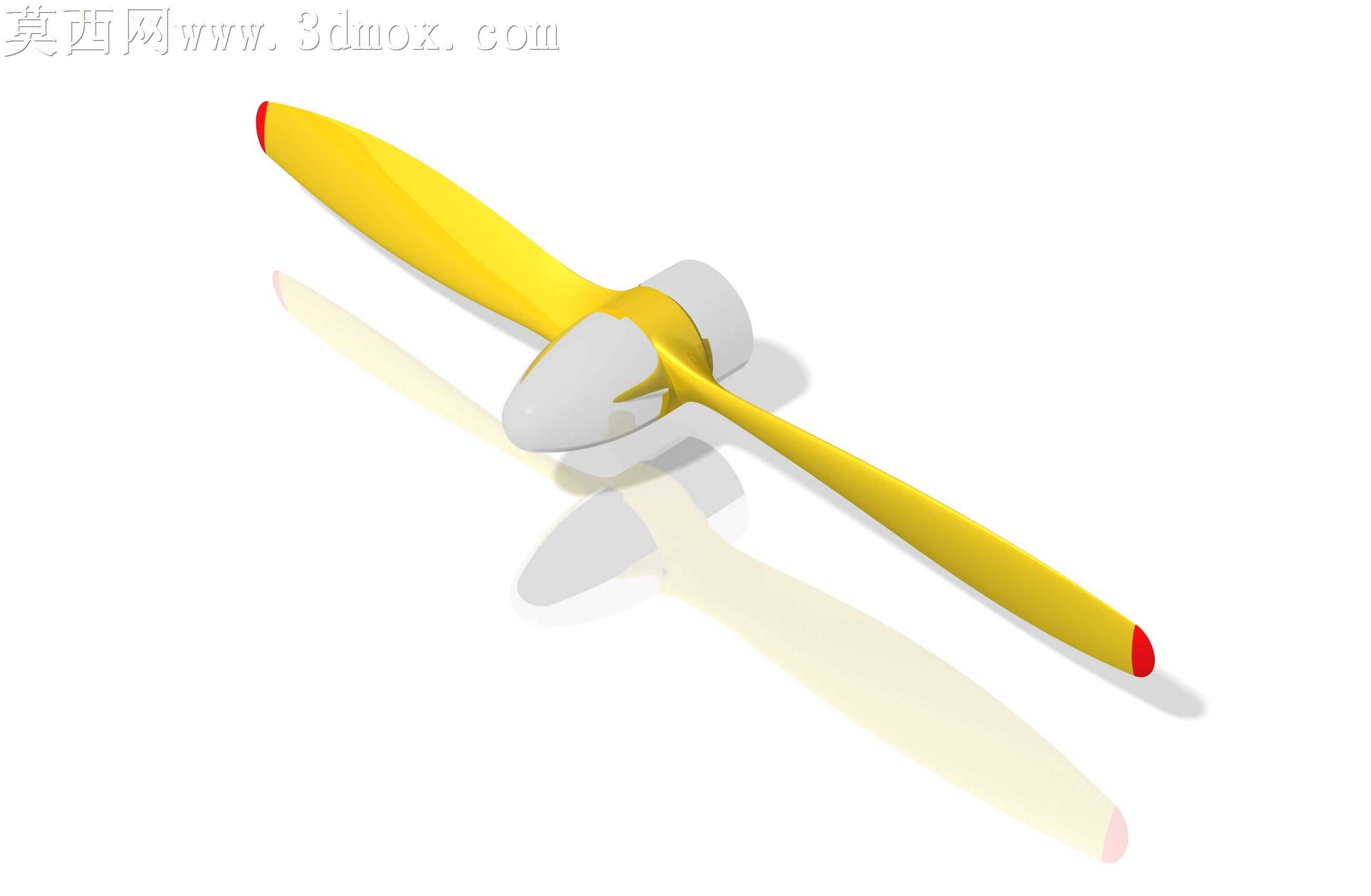

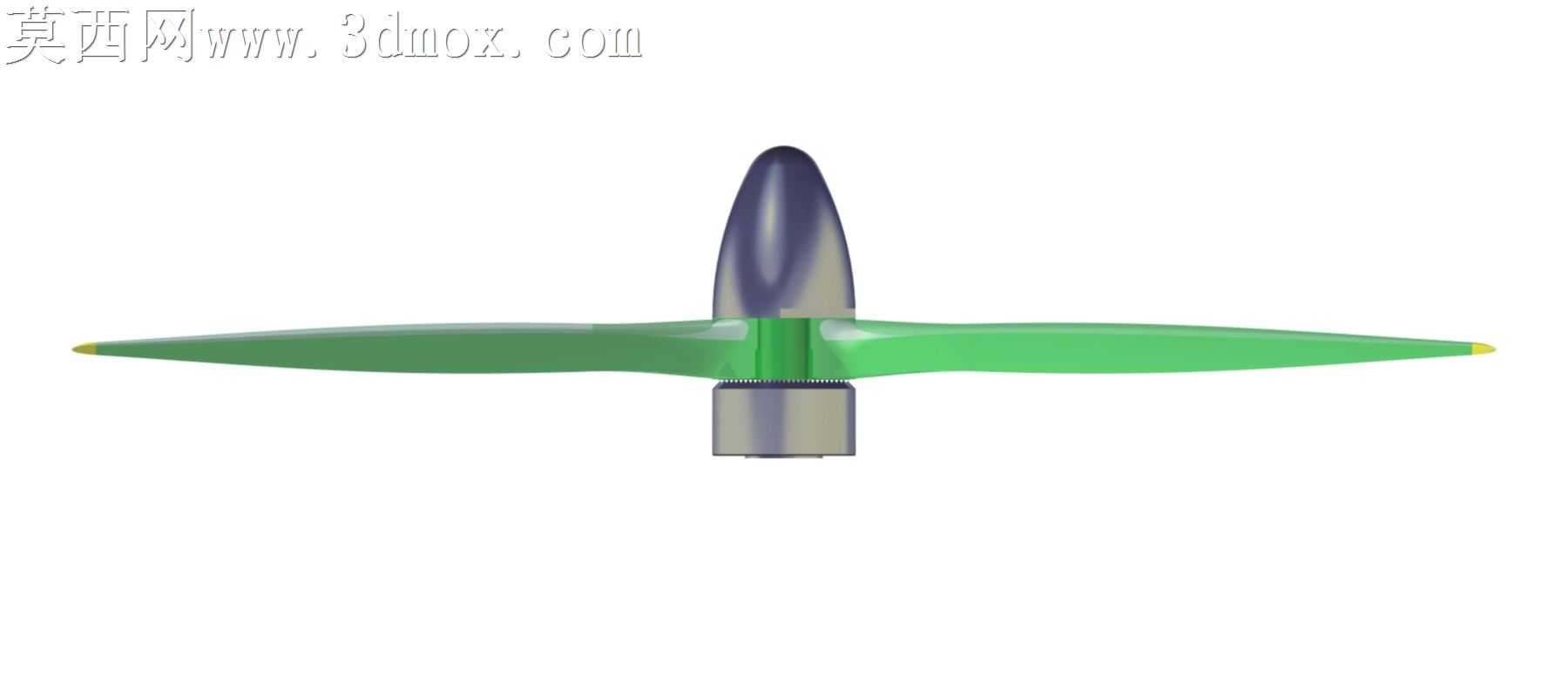

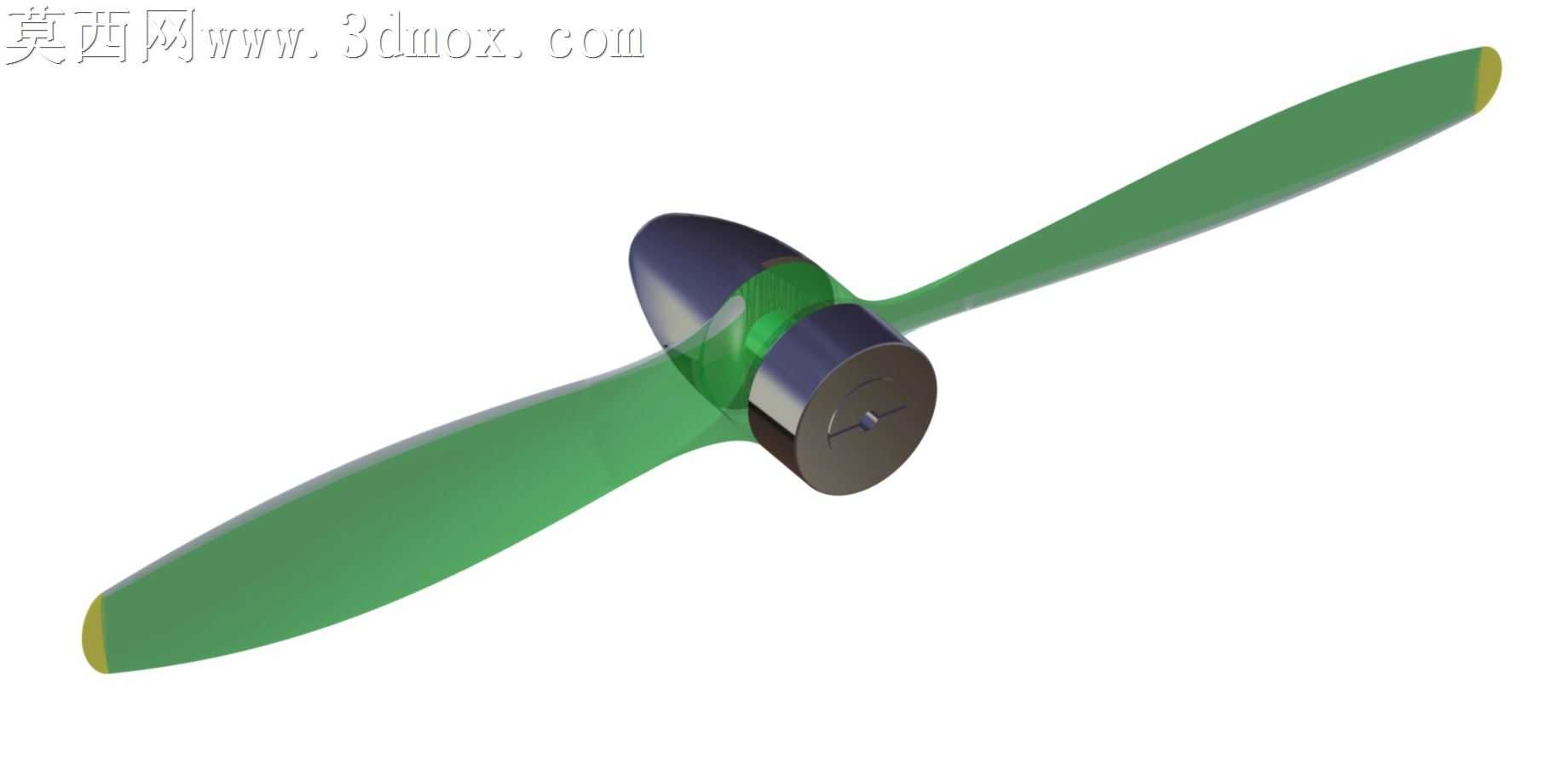

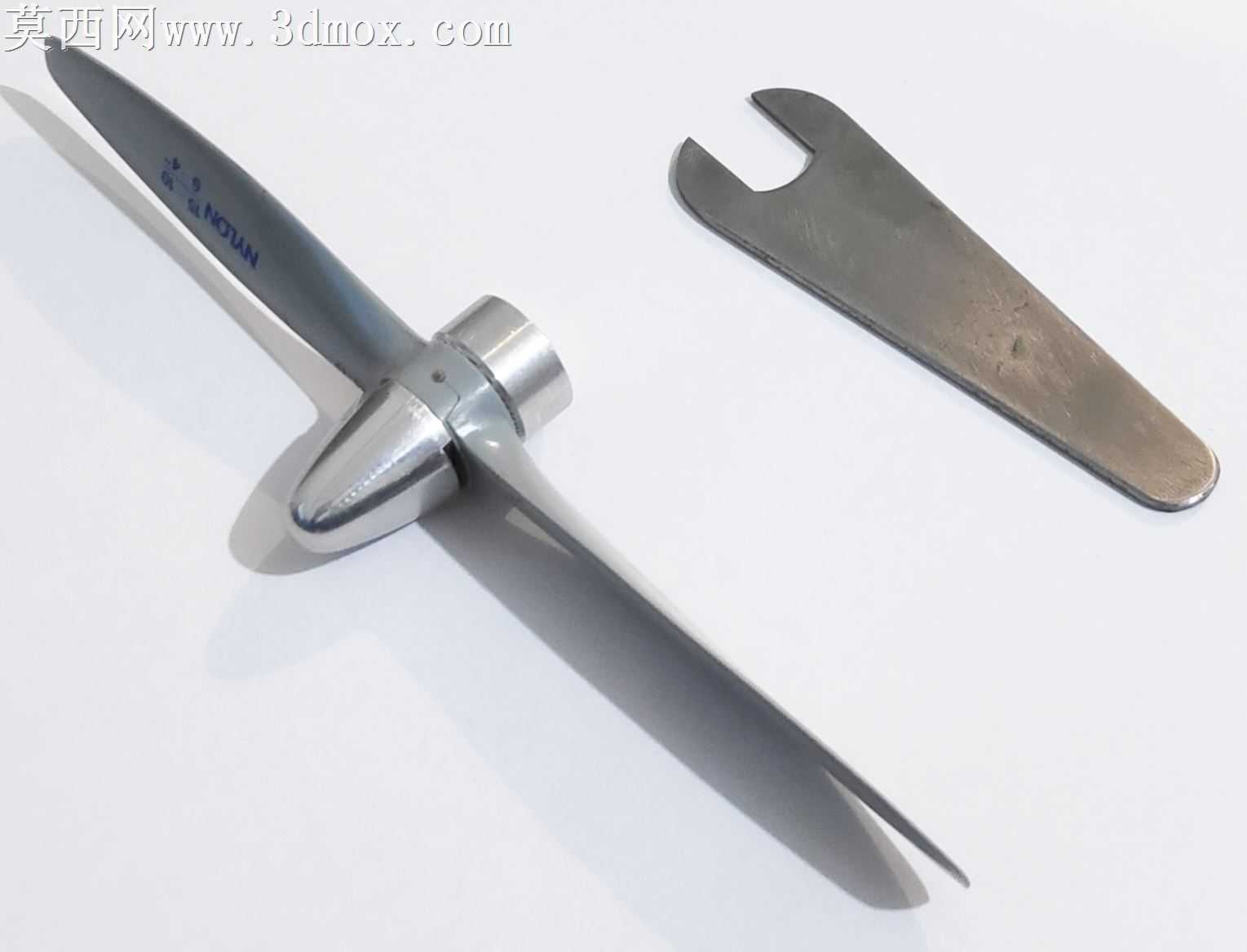

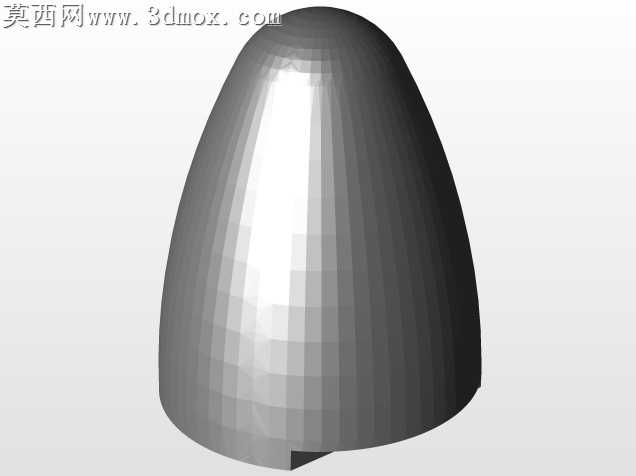

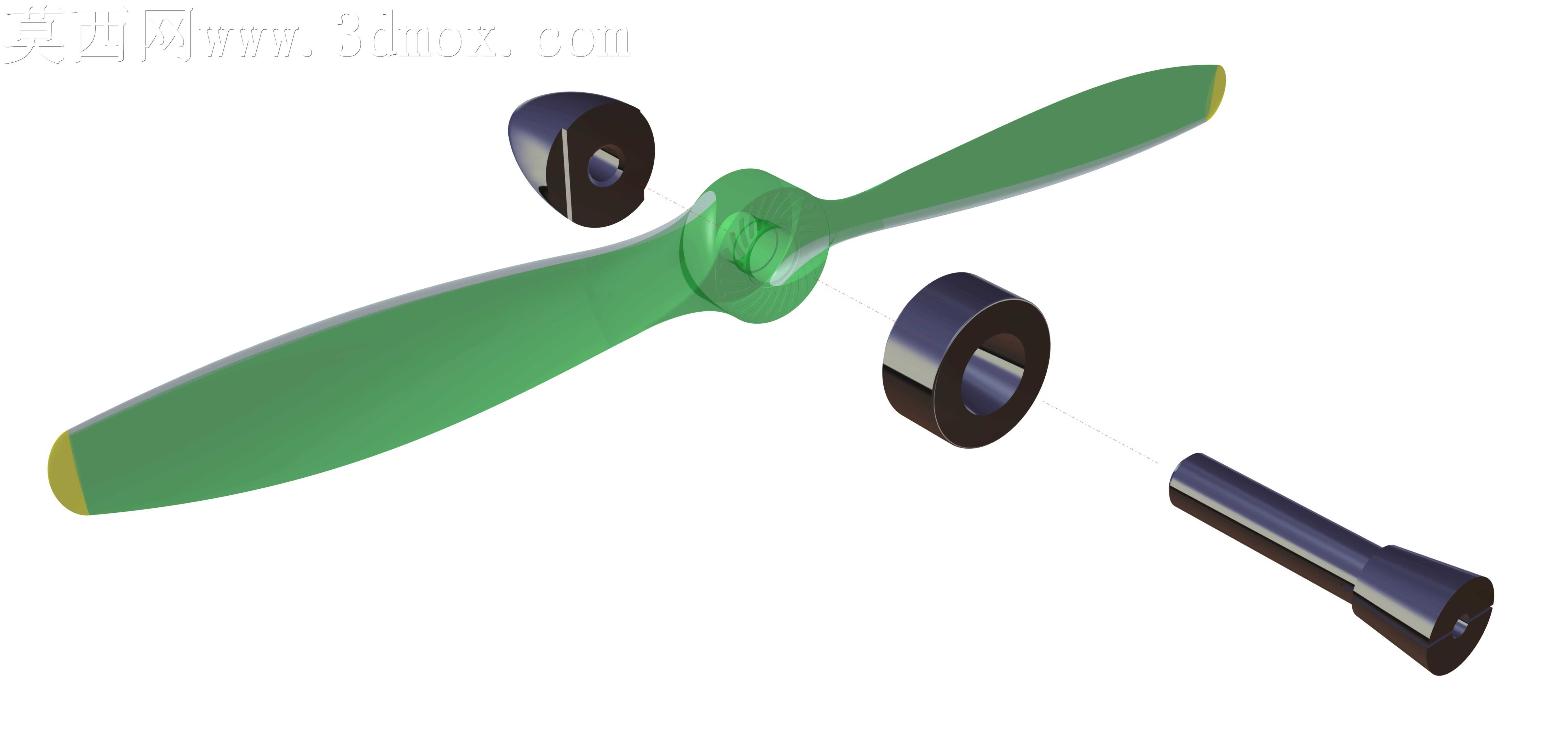

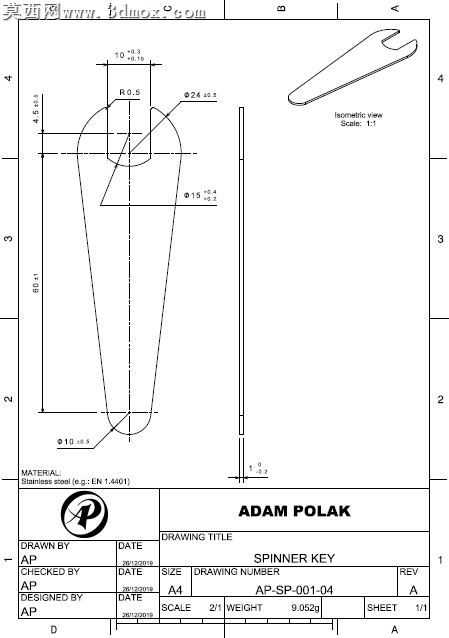

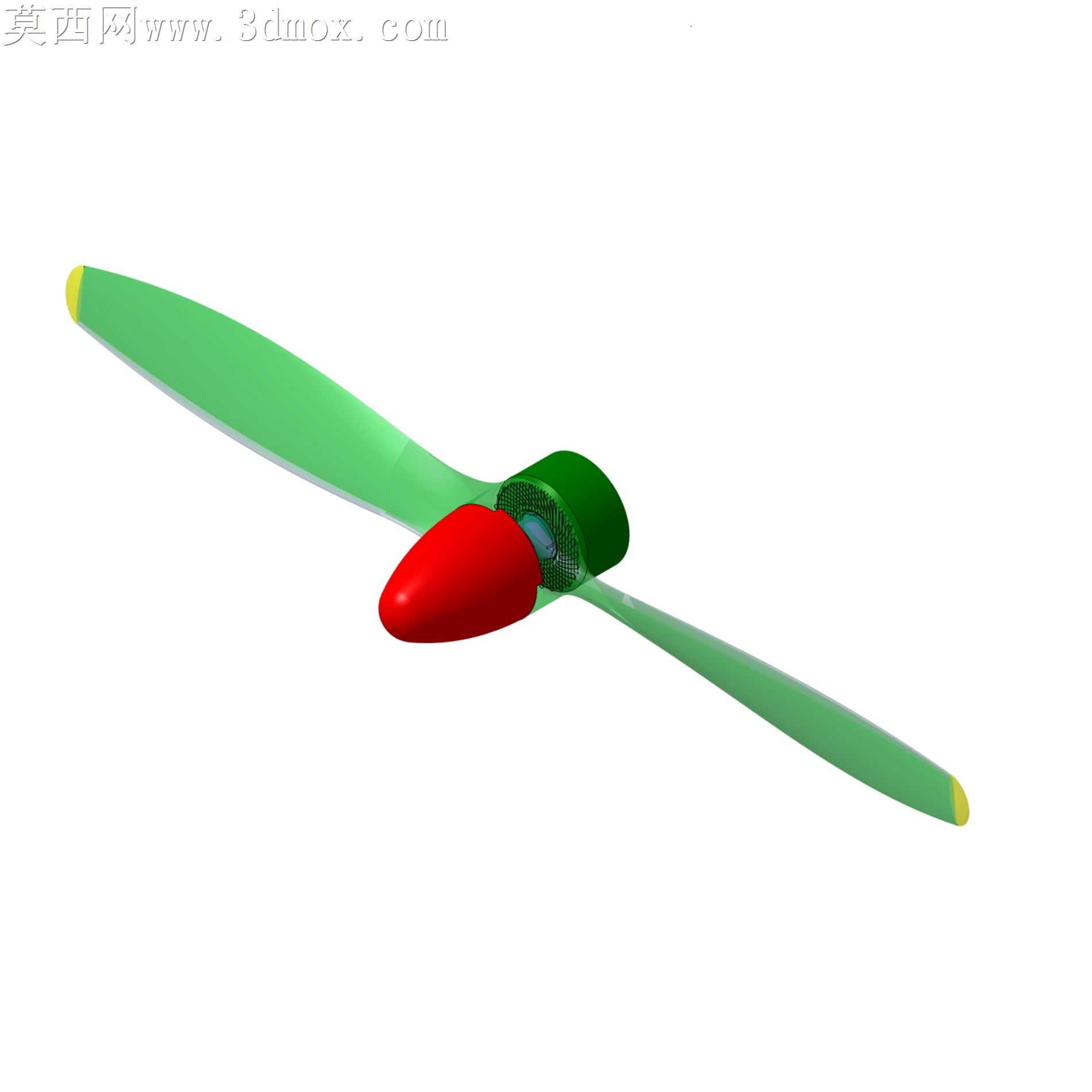

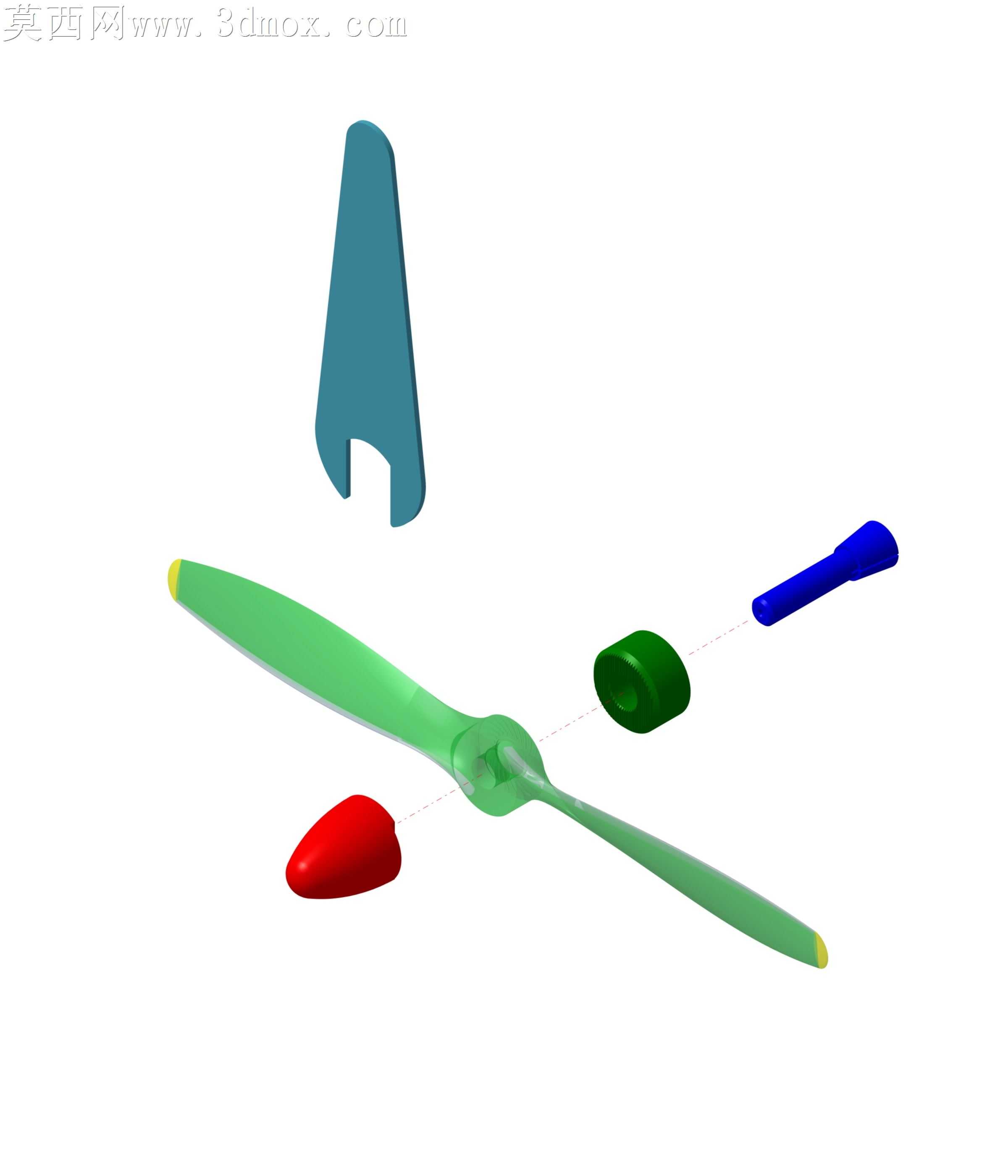

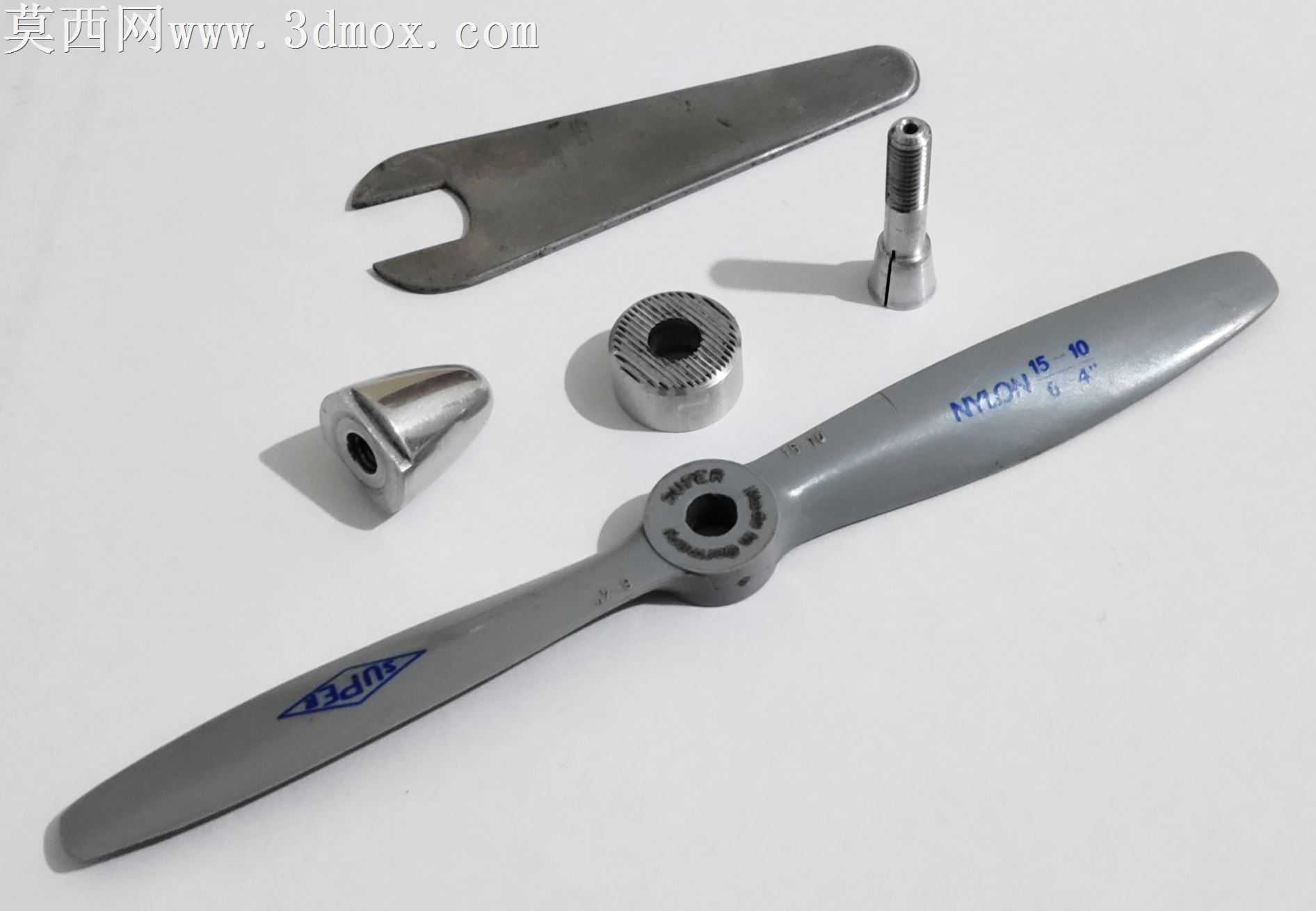

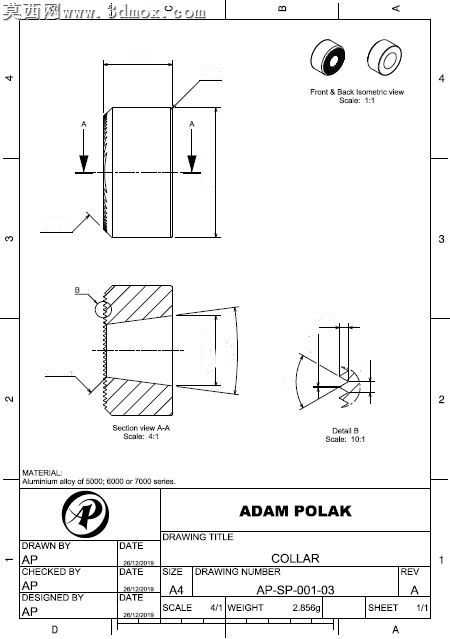

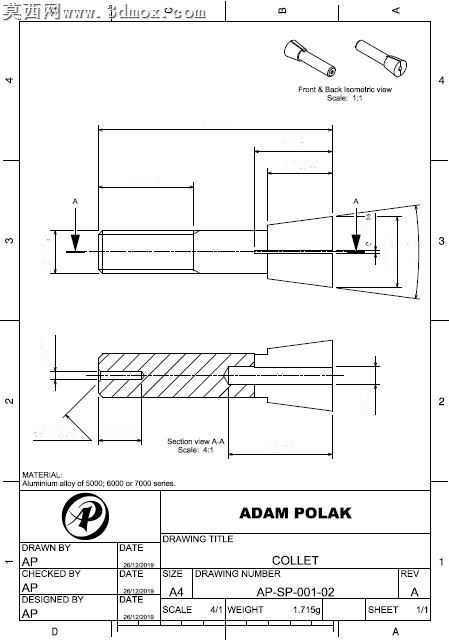

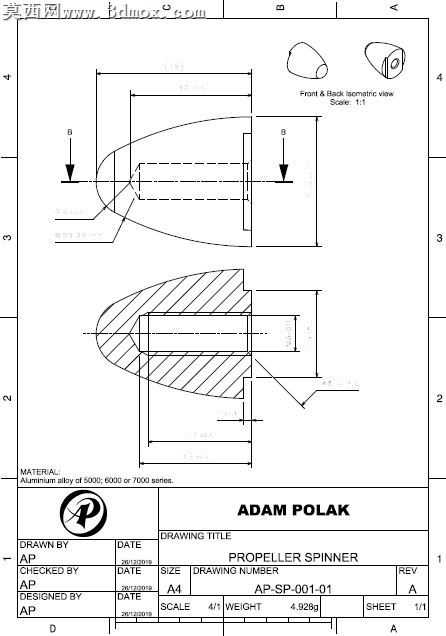

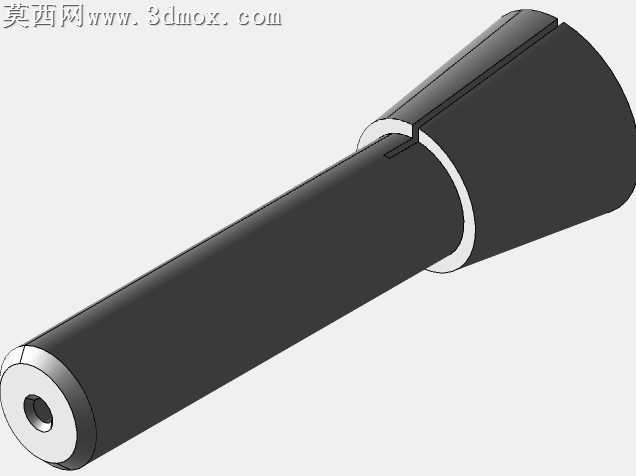

本作品为适配小型航模的螺旋桨旋转器结构，整体建模围绕航模动力输出的实际使用需求展开，建模过程中先完成核心功能部件的参数化搭建：首先定位旋转器的核心装配基准，以电机输出轴的对接位置为原点，依次构建自旋扣、夹头、套环三大核心组成部分，每一部分的装配公差都按照实际装配需求预留合理间隙，保证各部件组装后可实现顺畅的相对转动，不会出现卡滞或松脱的问题。螺旋桨叶部分采用流线型翼型曲面建模，先绘制翼型的基准截面曲线，通过放样命令生成桨叶的基础曲面，再对桨叶从根部到梢部的扭转角度做渐变处理，匹配航模飞行时的气流切割角度，桨叶梢部做红色标识区分，既还原实际产品的外观特征，也能在动态演示时清晰呈现桨叶的旋转轨迹。整流罩部分采用光滑的椭球曲面构建，表面做哑光白的材质处理，与亮黄色的桨叶形成清晰的视觉区分，渲染时采用柔和的环境光，搭配半透明的投影效果，直观呈现螺旋桨旋转时的动态视觉效果，同时清晰展示各部件的装配位置关系。建模过程中对所有配合面做了精细化处理，夹头的夹持面做防滑纹理结构设计，保证与桨叶根部装配后可传递足够的扭矩，不会在高速旋转时出现打滑；自旋扣的锁止结构做了卡扣限位设计，可实现快速拆装，方便日常维护更换桨叶。套环部分做了轻量化的壁厚处理，在保证结构强度的前提下尽可能降低整体重量，适配小型航模对起飞重量的严格要求。整体模型完成后做了装配干涉检查，确认所有部件在转动行程内无干涉，可完整模拟螺旋桨从静止到高速旋转的全行程动作，曲面过渡顺滑无破面，各部件的结构细节完整还原，既可以用于航模配件的结构展示，也可作为相关设计的参考方案，配套的文件可支持不同软件间的格式互通，方便后续的结构优化或3D打印制作。
