ArduinoMicro微控制器开发板三维设计作品

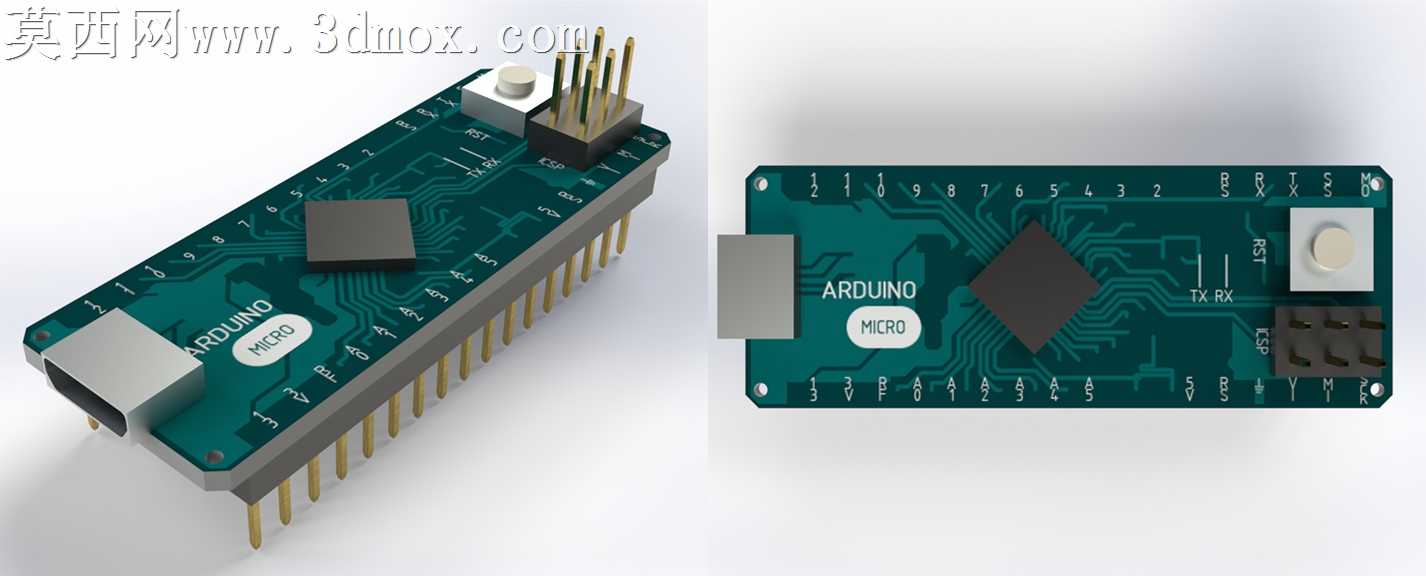

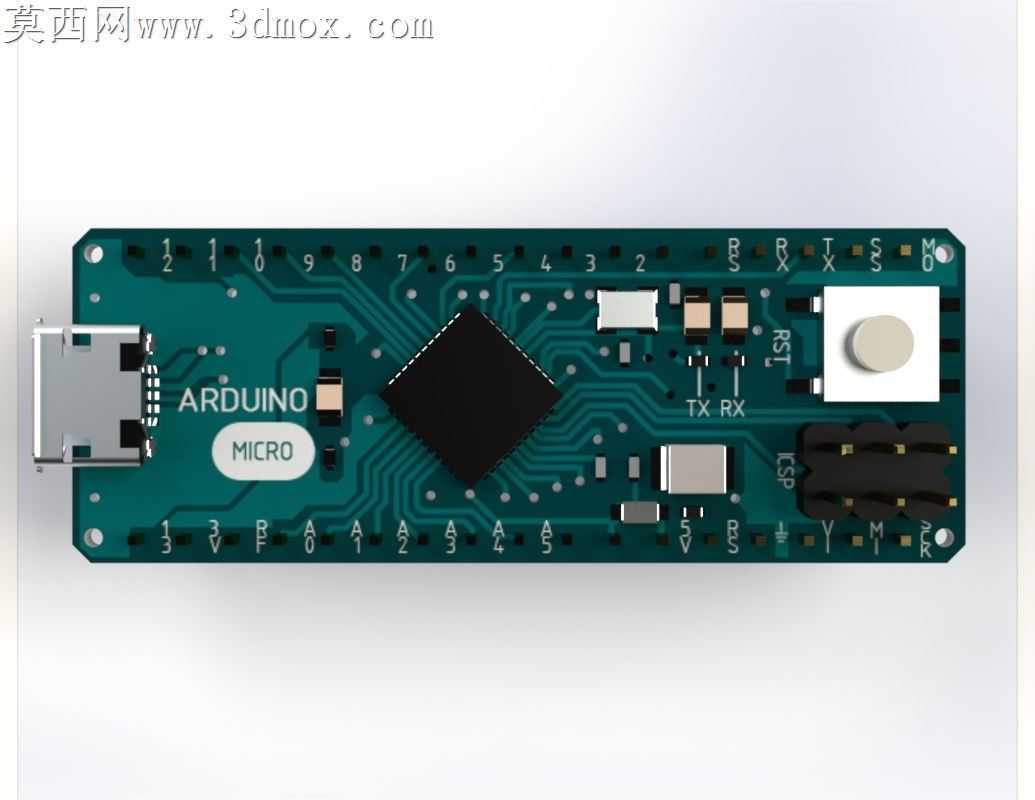

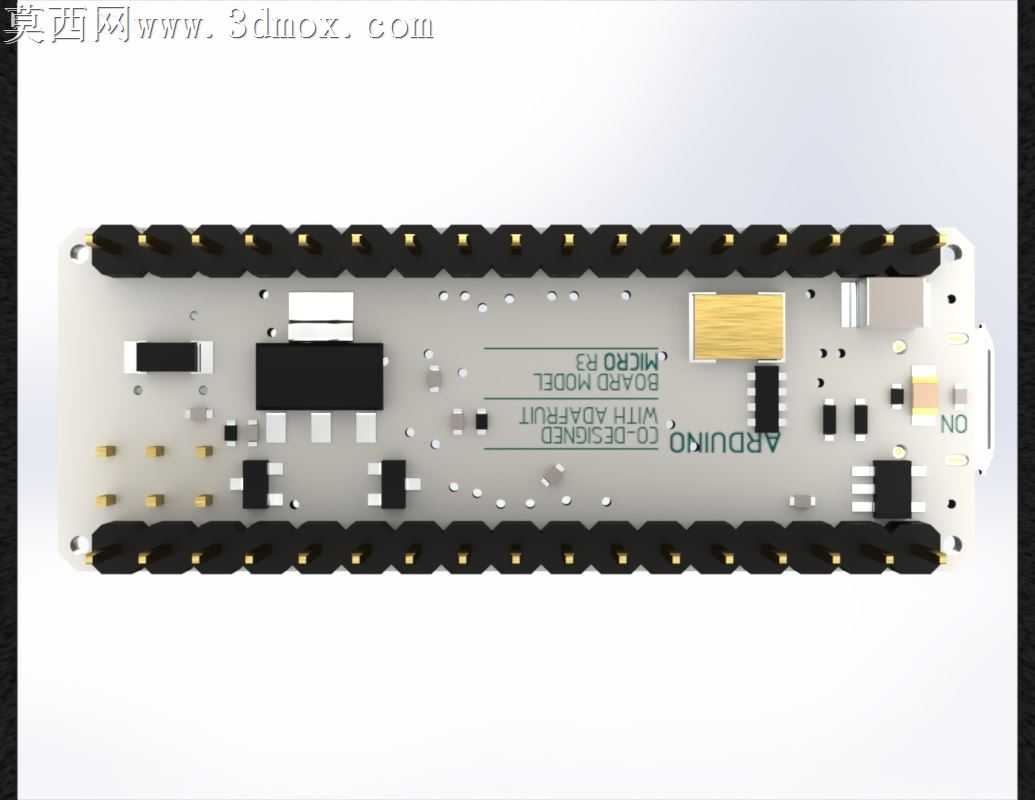

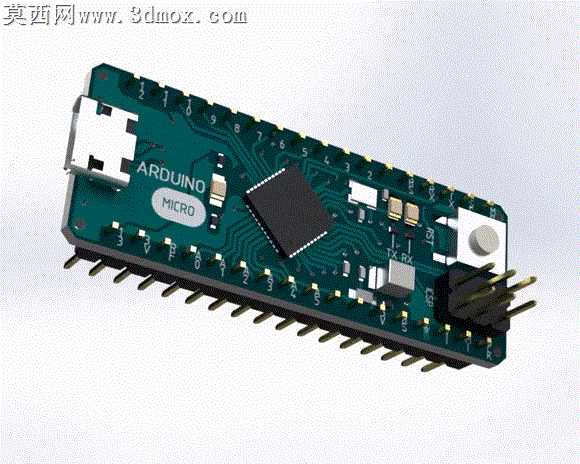

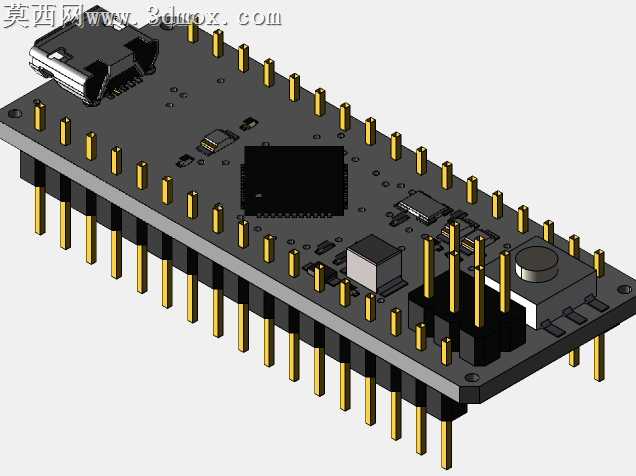

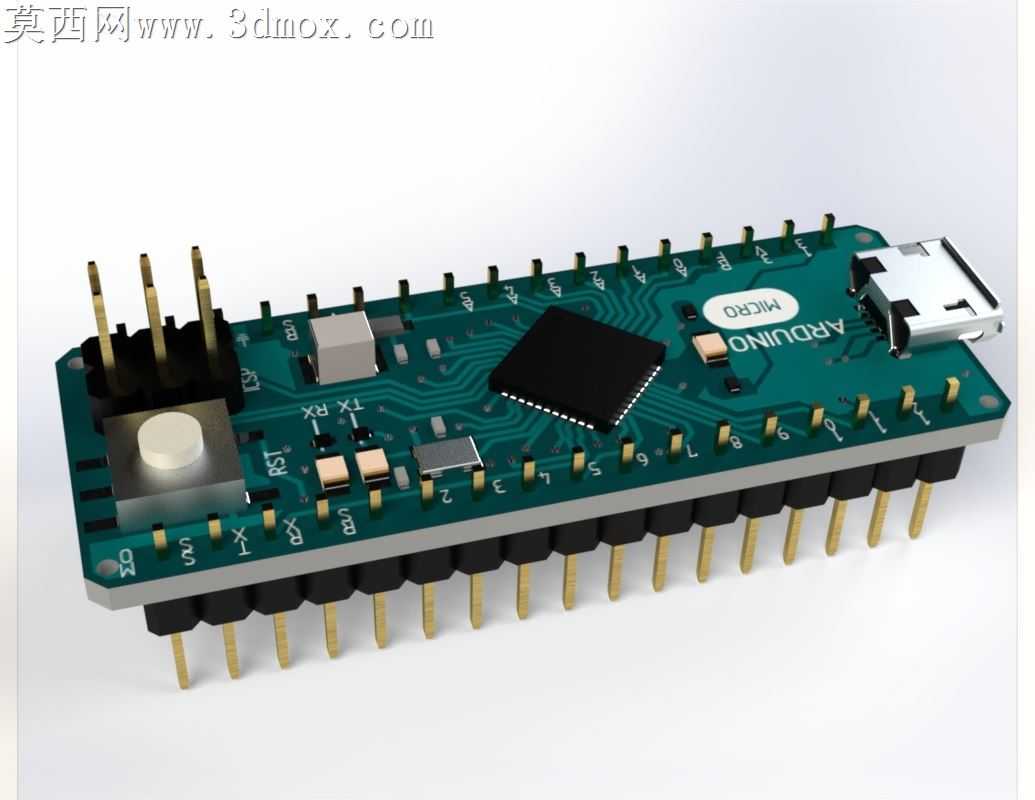

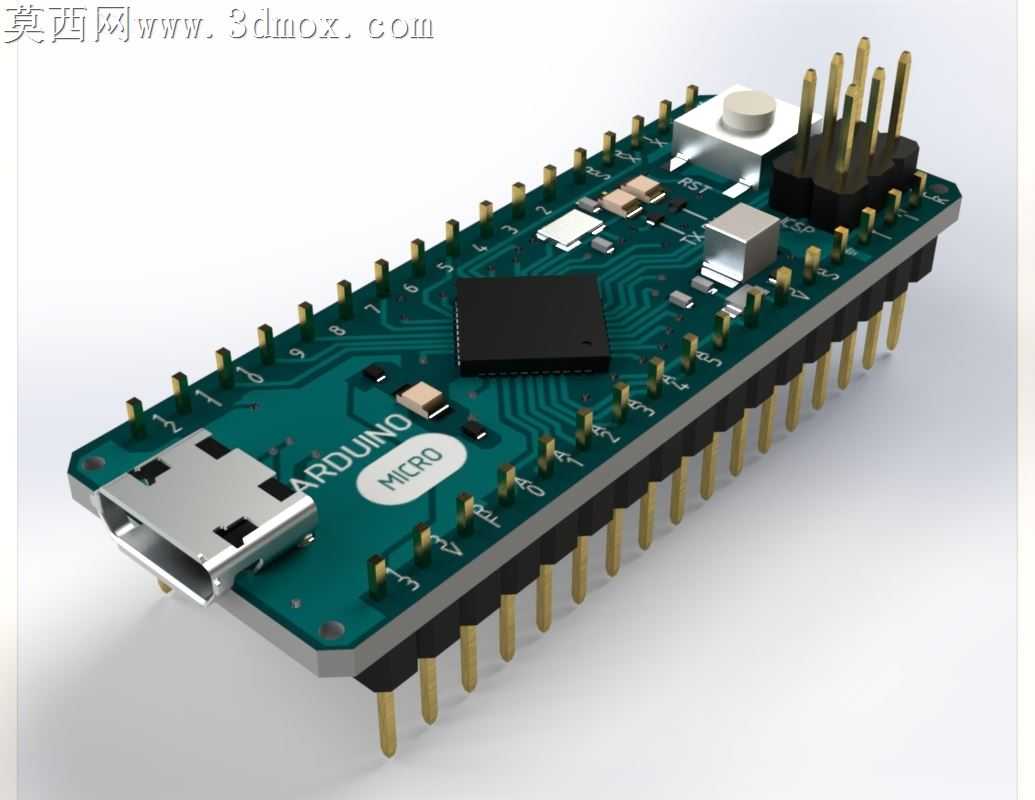

本作品为Arduino Micro微控制器开发板的高精度三维建模成果，建模过程围绕实物的真实结构与外观细节展开，首先通过对实体开发板的尺寸测绘、元件布局记录，确定整体板型的长宽厚参数，以PCB板为基础载体搭建建模基准面，先完成基板的轮廓绘制，精准还原板身的边角弧度、排针定位孔、USB接口开槽等结构特征。建模过程中针对板上不同元件采用分层建模逻辑，对Micro USB接口、ATmega32U4主芯片、晶振、电容电阻、复位按键、排针排母等元件逐一建模，其中主芯片还原了表面丝印轮廓与引脚排布，排针部分还原了金属插针的圆柱形态与塑料基座的卡位结构，USB接口还原了金属外壳的卡扣结构与内部触片的细节，复位按键还原了圆形键帽与底座的装配关系。材质赋予阶段针对不同部件匹配对应材质属性，PCB基板赋予深绿色阻焊层材质，调整表面粗糙度模拟真实电路板的哑光质感，金属排针、USB接口金属外壳赋予亮面金属材质，添加轻微的反射效果还原金属光泽，塑料元件基座、按键键帽赋予对应颜色的哑光塑料材质，板上丝印部分通过纹理贴图实现，精准还原Arduino、Micro标识以及引脚编号丝印的位置与字体样式。渲染阶段采用工作室柔光布光方案，主光源从侧上方打亮板身主体，辅助光源补全暗部细节，添加微弱的环境反射提升材质真实感，最终渲染效果清晰呈现开发板的整体布局与元件细节。设计思路上同时制作了精细版与简化版两种配置模型，精细版完整还原所有板载元件的细节，可用于产品展示、渲染出图场景，简化版保留板身轮廓与核心接口位置，省略微小元件的细节结构，可用于大型装配场景的外部模型调用，降低模型面数提升装配运行效率。建模过程中严格匹配实物的电气结构对应的物理尺寸，确保各元件的安装位置、引脚间距与实物一致，可用于3D打印外壳适配、嵌入式项目的结构装配验证等场景，模型整体结构规整，各部件独立成组便于后续编辑修改，材质分层清晰可根据需求快速调整外观效果。
