铃木GSXR600摩托车轮毂限位垫片结构

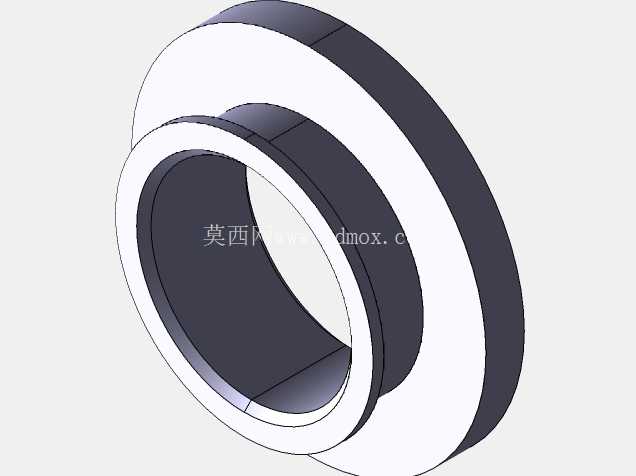

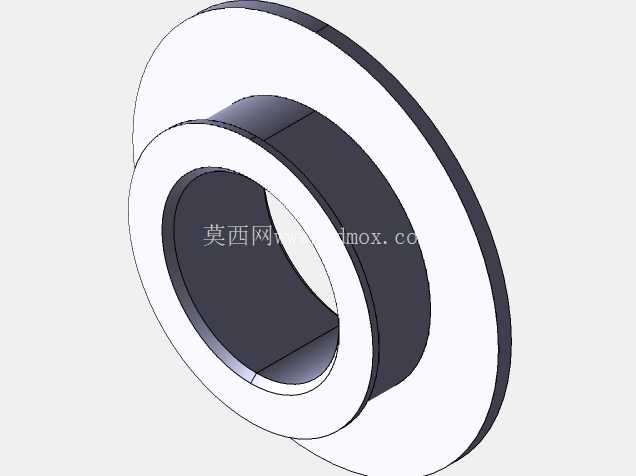

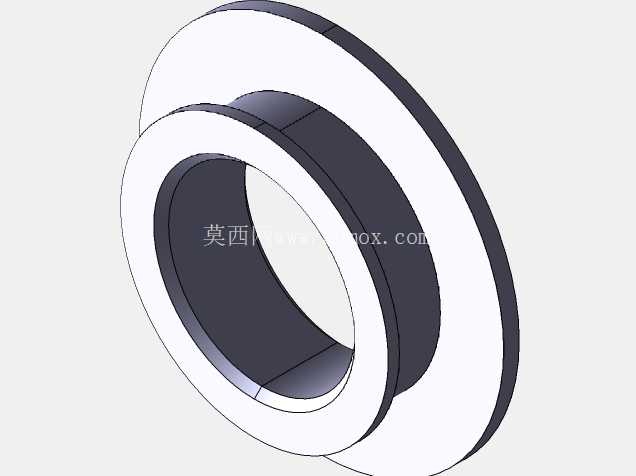

　　在大排量运动摩托车的行走系统装配环节，轮毂与轮轴、轴承、制动卡钳支架之间的轴向间隙控制，直接影响轮组转动精度、制动稳定性以及高速行驶下的轮组跳动量，这类带台阶的轮毂垫片正是承担轴向定位、间隙补偿功能的核心小尺寸结构件。不同于普通平垫片的单一隔挡作用，这款适配铃木GSXR600车型的台阶式轮毂垫片，采用大小同轴凸缘的结构设计，大直径圆盘端面贴合轮毂轴承内圈端面，小直径凸台则嵌入轮毂安装孔与轮轴之间的环形间隙，避免垫片在车辆行驶振动过程中出现径向窜动，同时能精准控制轮毂在前后摇臂/前叉安装位的轴向位置，防止轮组偏摆导致的轮胎偏磨、制动盘蹭卡钳等常见故障。

　　从实际装配场景来看，这类垫片的安装边界需要严格匹配对应车型的轮轴直径、轮毂轴承内圈端面尺寸、轮组安装位的轴向预留间隙：小凸台的外径需要略小于轮毂中心安装孔的内径，保证装配时能顺利嵌入，同时配合间隙控制在0.1mm以内，避免径向旷量；大圆盘的外径需要完全覆盖轴承内圈的受力端面，保证轴承受力均匀，不会出现局部应力集中导致的轴承早期磨损；垫片的总厚度以及台阶高度，需要根据轮组装配后的轴向间隙实测值匹配，确保轮轴锁紧螺母达到规定扭矩后，轮毂既能顺畅转动无卡滞，又不存在轴向窜动间隙。

　　设计这类垫片时，首先要基于实车的轮系安装尺寸链做公差核算，将垫片的厚度公差控制在±0.02mm范围内，端面平行度公差不超过0.01mm，避免垫片安装后出现端面倾斜导致的轴承附加载荷；结构上采用台阶一体化设计，相比平垫片加轴套的分体式结构，减少了装配时的零件数量，同时消除了分体零件之间的配合间隙，提升了轮组安装的定位精度。材质选择上通常采用45号钢经调质处理，表面做发黑防锈处理，兼顾结构强度与耐锈蚀能力，部分竞技改装场景下也会采用7075铝合金材质加工，在保证足够抗压强度的前提下降低簧下质量，提升车辆的操控响应。

　　在日常的车辆维修、改装作业中，这类垫片属于容易被忽略但至关重要的小零件，一旦垫片出现磨损、变形或者丢失，随意采用普通平垫片替代，很容易导致轮组定位失准，高速行驶时出现车轮抖动、制动抖动等问题，严重时甚至会影响行驶安全。建模过程中需要重点保证同轴度要求，大小圆柱的同轴度公差需要控制在0.015mm以内，两个端面的表面粗糙度达到Ra1.6，保证装配时的贴合度，避免出现应力集中；同时要注意台阶处的过渡圆角处理，避免直角应力集中导致的垫片受力断裂，圆角半径通常取0.5mm即可，既不影响装配贴合度，又能提升零件的结构强度。从整车装配的逻辑来看，这类垫片属于行走系统的精密调整件，每一个尺寸参数都需要和对应车型的轮系参数完全匹配，不存在通用互换性，即便是同品牌不同排量的车型，也会因为轮毂尺寸、轮轴直径、轴承规格的差异，采用不同尺寸的轮毂垫片，因此建模时需要严格对照实车测绘尺寸，不能随意缩放或者更改比例，否则制作出的零件无法完成装配，甚至会带来安全隐患。
