壁挂式多层自行车停放置物架结构设计

在城市非机动车停放空间紧张的场景下，这类壁挂式自行车存放架的设计核心是最大化利用垂直墙面空间，解决传统地面停车占用通道、排布杂乱的问题，常见于老旧小区单元楼墙面、商圈非机动车停放区侧边、企业园区非机动车库的闲置墙面位置，相比落地式停车架，它不需要占用地面通行宽度，能在不影响人行、消防通道净空要求的前提下，拓展出额外的非机动车停放容量。

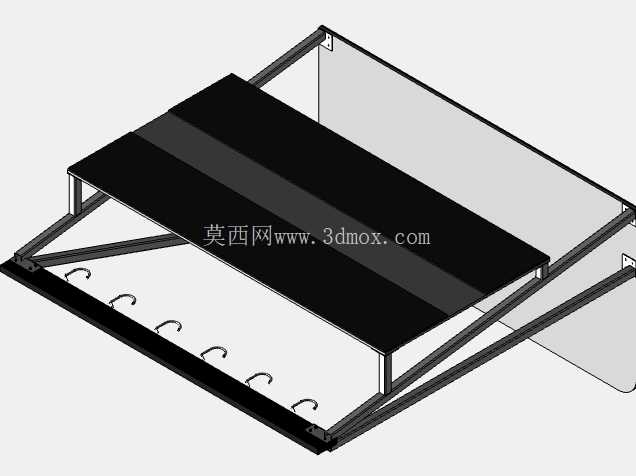

从功能结构来看，架体分为上下两个功能区，上层是平整的置物平台，采用整块平板结构，边缘做了折边加强处理，既可以放置骑行头盔、随车锁具、骑行背包这类随身物品，也能作为临时置物台放置检修工具，平台下方设置了多组弧形挂钩，挂钩的弧度匹配常规自行车轮圈的曲率，能够卡住自行车前轮轮组，让车辆呈垂直悬挂状态固定在架体上，挂钩间距按照常规自行车车把宽度预留，避免相邻停放的车辆出现车把干涉、剐蹭的问题。

设计过程中首先要确定安装边界，架体整体采用壁挂安装方式，背部设置了与墙面固定的连接耳板，适配膨胀螺栓的安装孔径，安装时需要保证架体底部距离地面的高度满足悬挂后自行车后轮离地50-80mm的要求，既避免车轮蹭到地面造成固定不稳，也不会因为悬挂过高导致用户取放车辆时需要过度抬升车轮，适配普通身高用户的操作高度。架体的支撑结构采用矩形管材焊接成型，斜向支撑筋从背部墙面连接端延伸至置物平台前端，形成三角形稳定受力结构，能够抵消悬挂车辆时产生的下压力与侧向倾覆力，单组挂钩的额定承载按照常规民用自行车15-20kg的重量设计，整体架体满负载状态下的受力通过背部连接点均匀传递到墙面，因此安装时需要确认墙面为实心砖墙或者混凝土墙体，不能在轻质空心砖、石膏板墙面直接固定，避免出现脱落风险。

置物平台的表面做了防滑处理，边缘的折边高度控制在20mm左右，能够防止放置的小物件从侧边滑落，平台的深度尺寸控制在400mm左右，既能够放下常规尺寸的骑行背包，也不会因为深度过大突出墙面过多，影响通道的通行净宽。挂钩部分采用圆钢弯折成型，表面做了圆滑过渡处理，没有尖锐棱角，避免取放车辆时剐蹭轮组或者划伤用户手部，挂钩的开口尺寸适配26寸、27.5寸、29寸等常见民用自行车、山地车的前轮宽度，不需要额外调整就能直接卡入轮组，固定后车轮不会出现横向晃动。

在实际应用中，这类架体可以根据墙面的可用长度进行多组拼接，相邻架体之间预留100mm的安装间隙，既方便安装时调整固定螺栓的位置，也能作为相邻车位的分隔空间，避免用户取放车辆时互相干扰。架体的整体高度控制在800mm左右，上层置物平台的高度刚好适配成年人站立时的手部操作高度，取放物品不需要过度抬手或者弯腰。结构设计时所有焊接位置都做了满焊处理，焊后打磨平整去除焊渣，避免应力集中导致架体长期受力后出现焊缝开裂的问题，管材的壁厚选择2mm的冷轧钢材质，兼顾结构强度与整体重量，不会因为架体自重过大给墙面安装带来额外负载。

考虑到户外使用的场景，架体表面可以做喷塑处理，提升耐锈蚀能力，适配露天墙面的安装需求，在室内车库使用时也可以根据周边环境调整表面涂层颜色，和墙面装饰风格匹配。相比传统的落地式双层停车架，这种壁挂式结构不需要在地面打膨胀螺栓，不会破坏地面防水层，也不会因为地面沉降导致架体倾斜，后期如果需要调整停放位置，只需要拆卸墙面螺栓重新固定即可，调整灵活性更强。在空间局促的非机动车库中，这类架体能够将原本闲置的墙面空间转化为停车容量，单米墙面长度可以停放3-4辆自行车，空间利用率比地面停车提升三倍以上，同时悬挂停放的方式也能避免车辆倒地磕碰，减少车辆停放过程中的损坏概率。
