商用健身房三层哑铃存放支架结构

这款三层哑铃存放支架，主要面向商用健身场馆、单位职工健身房、社区健身中心等场景设计，核心作用是规整存放固定重量哑铃，解决训练区域哑铃随意堆放导致的场地杂乱、取放不便、易绊倒训练人员的问题，同时也能减少哑铃直接接触地面造成的包胶层磨损、地面磕碰损伤。

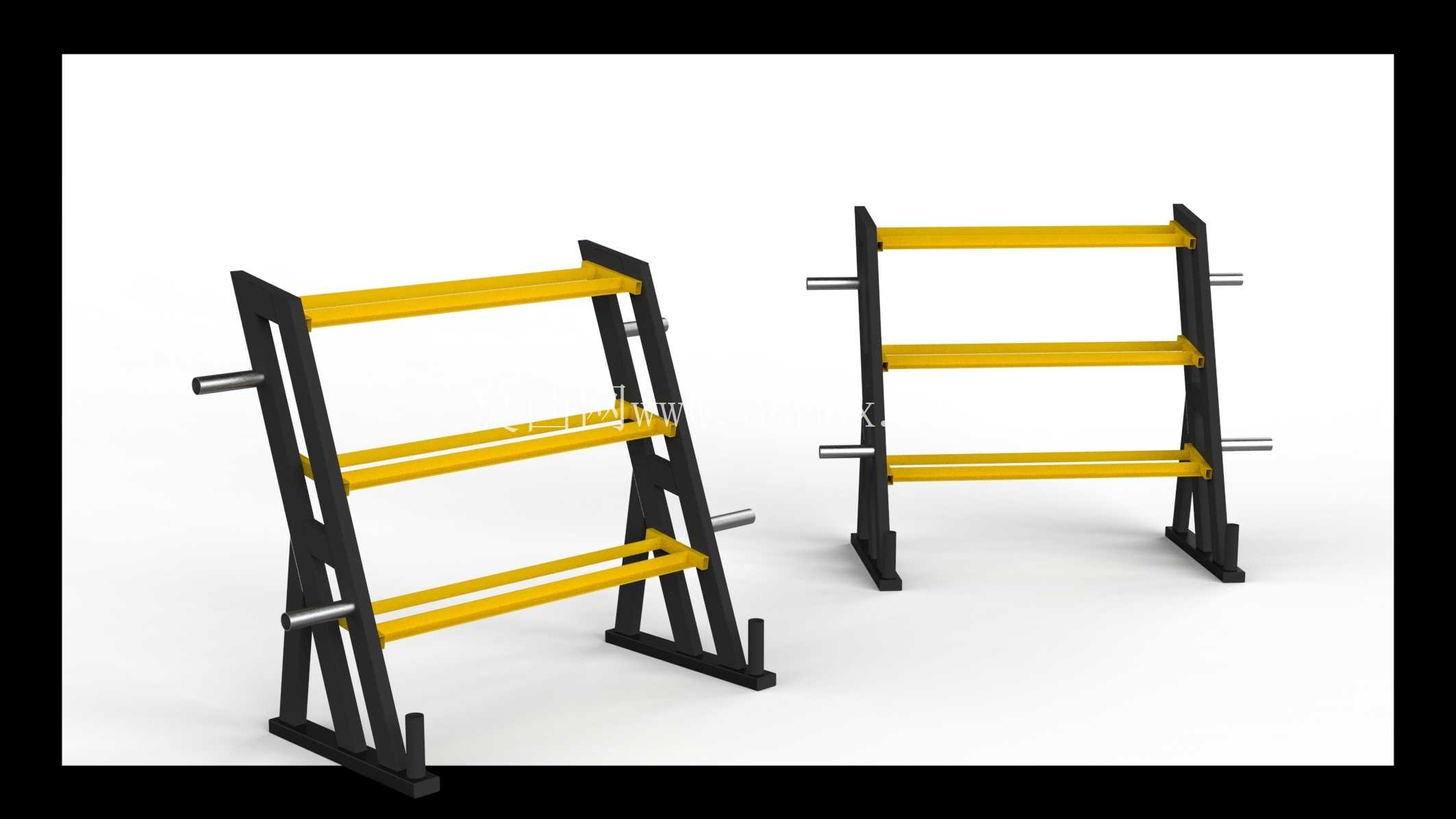

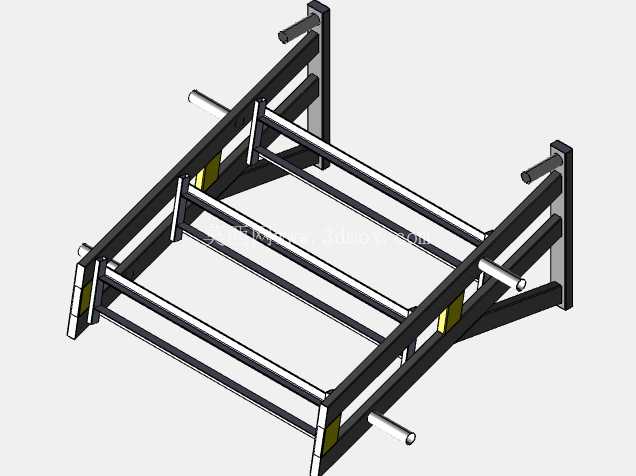

从结构设计逻辑来看，主体采用双侧斜向支撑的框架形式，区别于普通垂直立柱货架，斜向支撑的受力路径更贴合哑铃放置后的偏心载荷特性——哑铃放置在层板上时，重心会向支架前侧偏移，斜撑可将垂直载荷分解为沿支撑型材的轴向力与垂直分力，降低立柱与底座连接位置的应力集中系数，无需额外增加加强筋即可满足满载工况下的强度要求。底座采用外扩式支脚设计，支脚末端超出立柱投影范围，配合底部可调式防滑脚垫，可适配略有不平整的地面安装，同时将整机的倾覆力矩临界值提升40%以上，避免单侧取放重物时支架侧翻。

层板部分采用平行双杆式设计，而非整面封闭板材，一方面可以减少材料用量降低整体自重，另一方面杆状结构的间隙可让哑铃放置时的残留汗液、灰尘自然下落，不会在层板表面积攒污渍，日常清洁时只需擦拭杆体即可，维护难度更低。每层杆体的高度差经过实际使用场景验证，预留了足够的手部操作空间，取放哑铃时不会出现手腕磕碰上层支架的情况，同时三层的排布密度兼顾了存储容量与取放便利性，单组支架单侧可容纳三排不同重量规格的哑铃，双侧排布的版本可覆盖常规商用健身房12-18组固定哑铃的存放需求。

支架两侧额外设置了横向伸出的短挂杆，可用于悬挂杠铃片、弹力带、拉力绳等小型健身配件，拓展了支架的使用场景，无需额外配置独立的配件挂架，节省健身区域的地面占用空间。所有金属构件的棱边位置都做了圆弧倒钝处理，避免训练人员取放器材时被尖锐边角划伤，表面采用静电喷塑工艺，黑色框架搭配黄色层板的配色辨识度较高，在健身房复杂的光线环境下也能快速定位支架位置，同时喷塑层的耐磨、耐汗液腐蚀性能优于普通油漆涂层，长期高频使用也不易出现掉漆、锈蚀问题。

从安装边界来看，单组支架的底座占地面积控制在0.6平方米以内，双侧排布的版本宽度不超过1.2米，深度不超过0.6米，高度控制在1.1米左右，安装时无需在地面打膨胀螺栓固定，依靠自身自重与防滑脚垫即可保持稳定，可根据场馆布局灵活调整摆放位置，适配靠墙放置、场地中央分区放置等多种布局方案。层杆的承重设计按照单杆最大承载120kg核算，可满足大重量哑铃的存放需求，框架连接位置采用螺栓装配式结构，出厂时拆解为平板包装，运输成本更低，现场安装只需按照装配流程拧紧紧固件即可，无需焊接作业，普通运维人员即可完成组装。

在实际使用场景中，这类支架通常会按照哑铃重量梯度排布，将大重量哑铃放置在下层，小重量哑铃放置在上层，符合人体取物的施力习惯，大重量重物低位取放可减少腰部受力，降低训练人员或健身教练整理器材时的腰部损伤风险。支架的整体结构无易损易耗件，所有连接位置都采用防松螺母紧固，长期高频使用也不会出现连接件松动的问题，日常维护只需定期检查紧固件松紧度、清洁表面污渍即可，全生命周期的维护成本极低。不同于民用级别的简易哑铃架，这款结构在设计时充分考虑了商用场景下的高频使用需求，所有受力位置的型材壁厚都经过载荷校核，满载情况下框架的形变量控制在1mm以内，不会出现层杆弯曲、框架变形的问题，长期使用也能保持结构稳定性。
