户外儿童游乐斜置筒式隧道滑梯结构

　　该斜置筒式隧道滑梯主要应用于社区公共活动区、城市公园儿童游乐区块、商业综合体户外亲子场地、幼儿园室外活动场等场景，作为低龄儿童体能拓展、互动游乐的核心承载设施，适配3-12岁儿童的滑行游玩需求，整体结构无尖锐外露棱角，所有边缘均做圆弧过渡处理，避免儿童游玩过程中发生磕碰划伤。从结构设计逻辑来看，筒体采用变径斜置布局，入口端截面高度高于出口端，整体倾斜角度控制在30度至35度区间，该角度区间既能够保证儿童依靠自重完成顺畅滑行，不会出现中途卡滞的情况，又能避免坡度过大导致滑行速度过快引发的安全隐患。

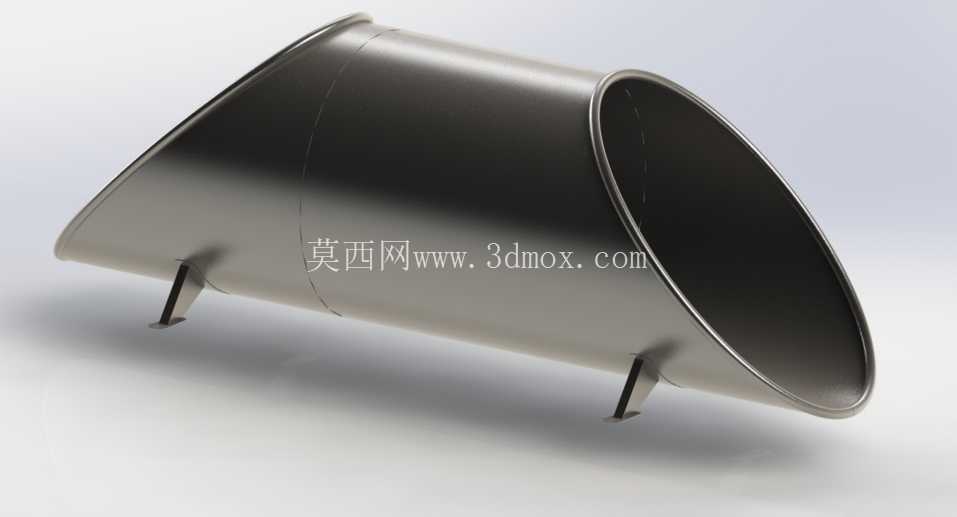

　　筒体入口端做斜切扩口处理，扩口边缘做卷边加厚设计，一方面能够扩大入口的承接范围，方便儿童从平台位置顺利进入筒体内部，另一方面卷边结构可以提升筒体端口的结构强度，避免长期受外力撞击出现端口变形的问题。筒体底部设置两组独立的支撑脚结构，支撑脚采用折弯成型的金属件，与筒体外壁采用满焊连接固定，支撑脚底部预留安装孔位，可通过膨胀螺栓与混凝土地基做刚性连接，安装时需要保证两个支撑脚的承载面处于同一水平面上，避免筒体安装后出现侧向倾斜，导致滑行过程中受力不均。筒体整体采用等壁厚金属板材卷制焊接成型，内壁做抛光打磨处理，焊缝位置打磨至与母材齐平，保证内壁顺滑无凸起，降低滑行过程中的摩擦阻力，同时避免凸起部位剐蹭儿童衣物或皮肤。

　　筒体出口端做平口收边处理，出口距离地面的高度控制在200mm以内，保证儿童滑出筒体时可以平稳接触地面，不会出现高空跌落的风险。从安装边界来看，该滑梯入口端需要对接高度1.2m至1.5m的游乐平台，平台边缘需要设置防护栏，护栏与滑梯入口的间隙控制在10mm以内，避免儿童肢体卡入间隙；滑梯整体安装需要预留周边至少1.5m的安全缓冲区域，缓冲区域地面需要铺设橡胶地垫或沙层，起到跌落缓冲的作用。设计过程中充分考虑户外使用的耐候性需求，筒体板材厚度选择3mm以上的冷轧钢板，表面做静电喷塑处理，能够抵御日常雨水、紫外线的侵蚀，延长设施的户外使用寿命。

　　支撑脚与地基连接位置需要加装橡胶减震垫，一方面可以减少儿童滑行时产生的振动传导至地基引发的结构松动，另一方面可以避免金属支撑脚与混凝土地基直接接触产生电化学腐蚀。筒体内部净直径控制在800mm，能够容纳两名低龄儿童同时在筒内滑行，不会出现空间拥挤的情况，同时该直径也方便成人进入筒内做日常清洁与检修维护。整体结构没有额外的外置附属部件，所有连接位置均做隐蔽处理，避免出现突出的螺栓头、焊接毛刺等风险点，日常维护仅需要定期检查支撑脚连接螺栓的紧固度、内壁表面的顺滑度以及表面涂层的完好情况即可，维护成本较低。在实际场地适配中，该滑梯可以单独安装，也可以与攀爬网、钻洞、楼梯等其他游乐设施组合成综合游乐组，筒体的倾斜角度可以根据场地的实际高差做小范围调整，调整范围不超过正负3度，避免角度变化影响滑行的安全性与顺畅度。
