CA6140车床配套定位器焊接工装夹具

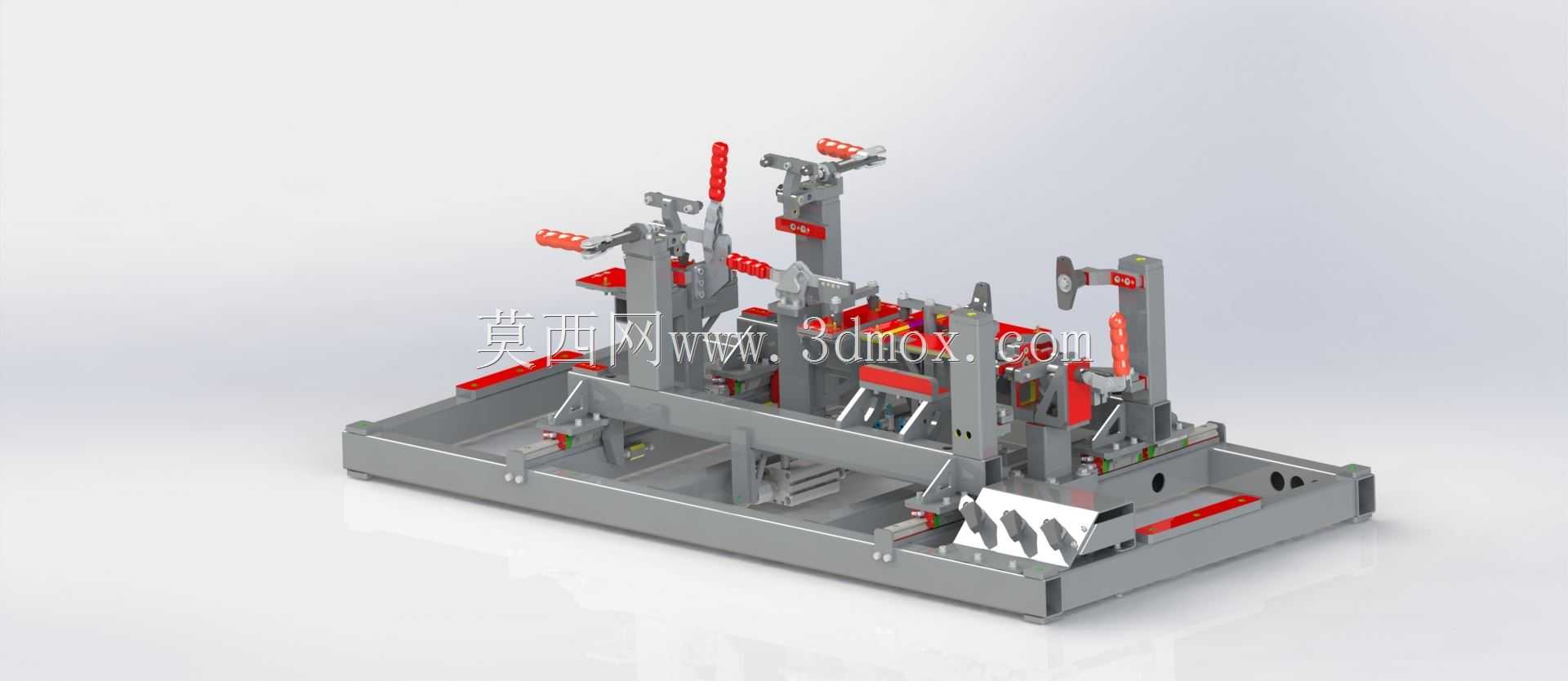

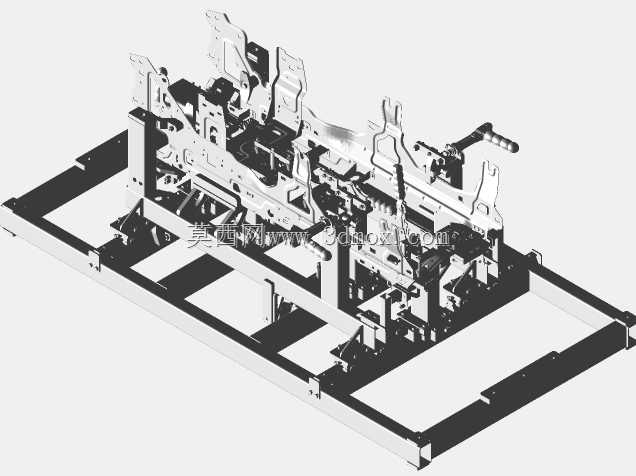

　　在机床零部件加工制造环节，焊接工序的精度一致性直接决定后续整机装配的形位公差达标率，这套适配CA6140车床加工场景的定位焊接夹具，正是针对车床类结构件焊接过程中易出现的工件移位、焊接变形、定位基准偏差等实际工程问题开发的专用工装。从实际产线应用来看，该夹具主要服务于车床中小型结构件的点焊与满焊工序，可完成多组待焊工件的同步装夹定位，替代传统人工划线、简易靠山定位的作业模式，能将单批次工件的装夹定位耗时压缩六成以上，同时将焊接后的形位公差波动控制在0.2mm以内，有效减少后续焊后校形的工作量。整套夹具采用框架式底座作为承载基础，底座选用加厚矩形钢管焊接后经去应力退火处理，平面度加工至0.1mm/m，作为整套工装的统一安装基准面，

　　底座上预留的T型槽与安装孔位可直接固定在车间常规焊接工作台上，无需额外制作过渡连接底座，安装边界适配市面上多数标准焊接工位的台面尺寸，整体占地尺寸控制在1.8m×1.2m范围内，不会占用过多产线作业空间。夹具的定位单元采用模块化设计思路，根据待焊工件的外形轮廓与定位基准，分别设置了固定式定位挡块、可调式压紧臂、快速夹钳三类定位组件：固定式定位挡块直接安装在底座基准面上，对应工件的主定位基准，保证每次装夹的基准统一；可调式压紧臂分布在工件的各个压紧点位，臂长与压紧角度可根据工件实际尺寸进行微调，适配同系列不同规格工件的装夹需求，压紧头采用聚氨酯包覆材质，避免压紧过程中在工件表面产生压痕，影响后续表面处理质量；

　　快速夹钳选用垂直式与水平式搭配的布局，操作人员可单手完成夹钳的开合操作，大幅降低装夹的劳动强度。针对焊接过程中常见的热变形问题，这套夹具在设计时特意在工件易产生焊接变形的位置设置了辅助支撑顶杆，顶杆端部采用可伸缩结构，在焊接前顶紧工件的悬空部位，抵消焊接过程中热应力带来的变形量，待焊接完成工件冷却至室温后再松开顶杆，可将焊接变形量控制在工艺允许范围内。夹具上所有与工件接触的定位面均经过淬火处理，硬度达到HRC45-50，避免长期使用过程中定位面磨损导致的定位精度下降，同时各定位组件均采用螺栓连接的方式固定在底座上，当后续产品迭代需要适配新的工件型号时，只需更换对应的定位块与压紧臂即可完成工装改造，无需重新制作整套夹具，

　　大幅降低工装迭代成本。从作业流程适配性来看，这套夹具的操作高度设置在距离地面0.85m的位置，符合人体工程学作业高度，操作人员站立作业时无需弯腰或抬臂即可完成所有装夹与焊接操作，夹钳的操作点位全部布置在夹具的外侧操作区，不会与焊枪的作业路径产生干涉，焊接时焊枪可顺畅到达所有焊缝位置，不存在作业盲区。夹具底座上预留的排渣缺口可及时排出焊接过程中产生的焊渣与飞溅，避免焊渣堆积在定位面上影响装夹精度，日常维护时只需用压缩空气吹扫即可清理干净，维护难度极低。在实际批量生产验证中，这套夹具可稳定适配CA6140车床相关结构件的焊接作业，装夹重复定位精度可达0.08mm，焊接后的工件无需额外校形即可直接进入下一道机加工工序，有效提升了车床零部件焊接工序的生产效率与产品合格率，同时模块化的设计也让这套工装具备一定的通用性，经过简单调整后也可适配其他同类型小型机械结构件的焊接定位需求。
