高架钢结构太阳能热水供应平台设计

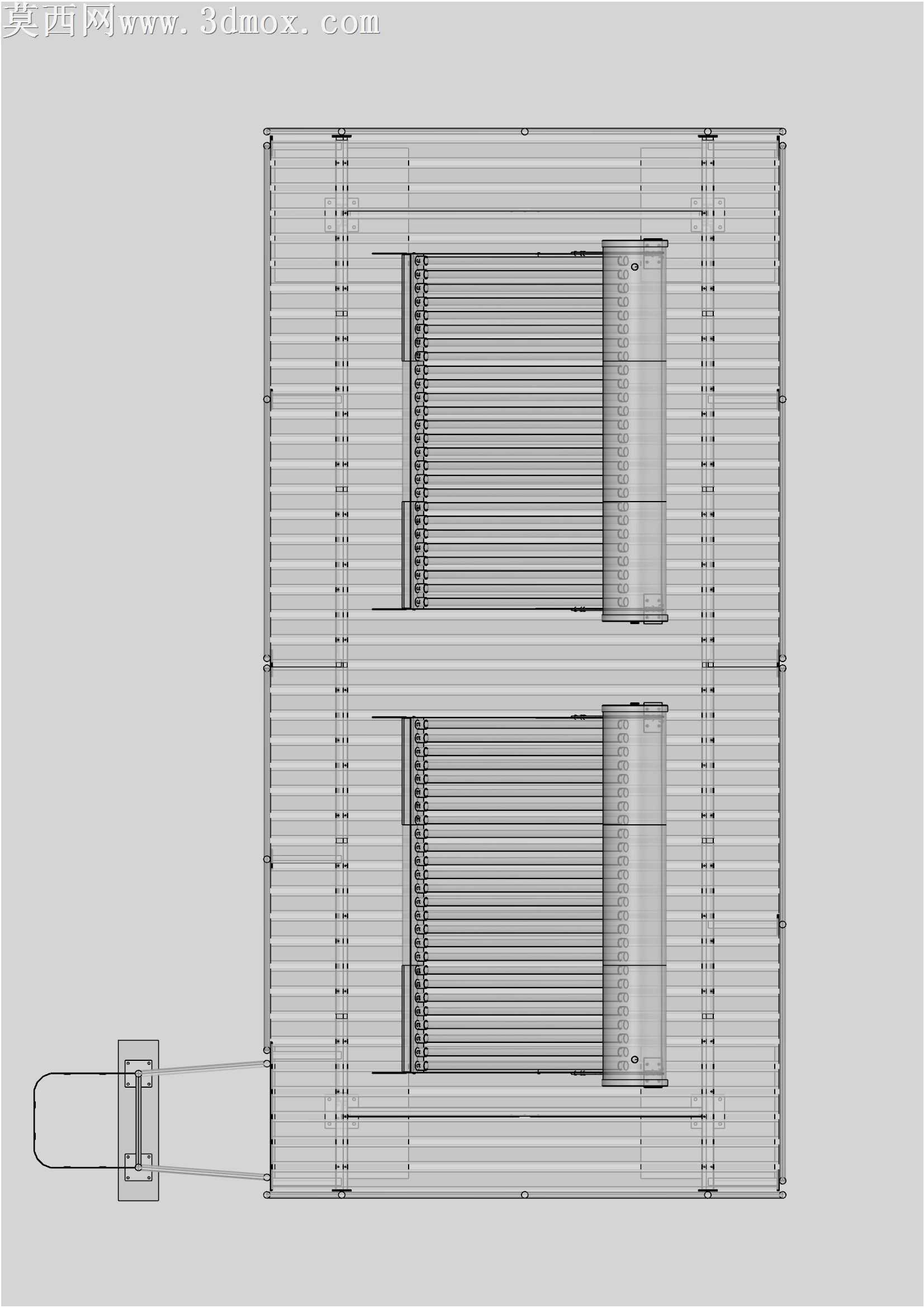

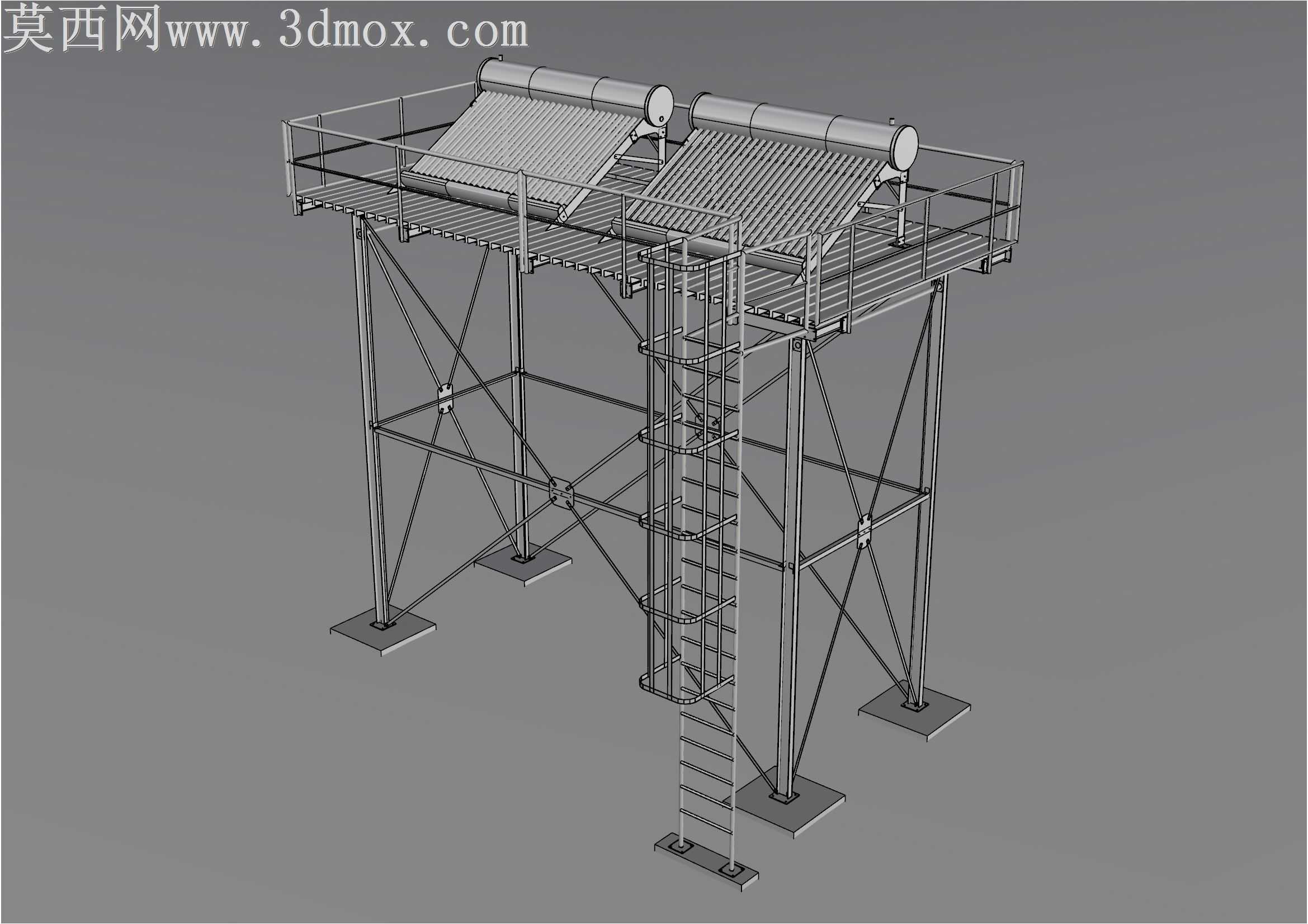

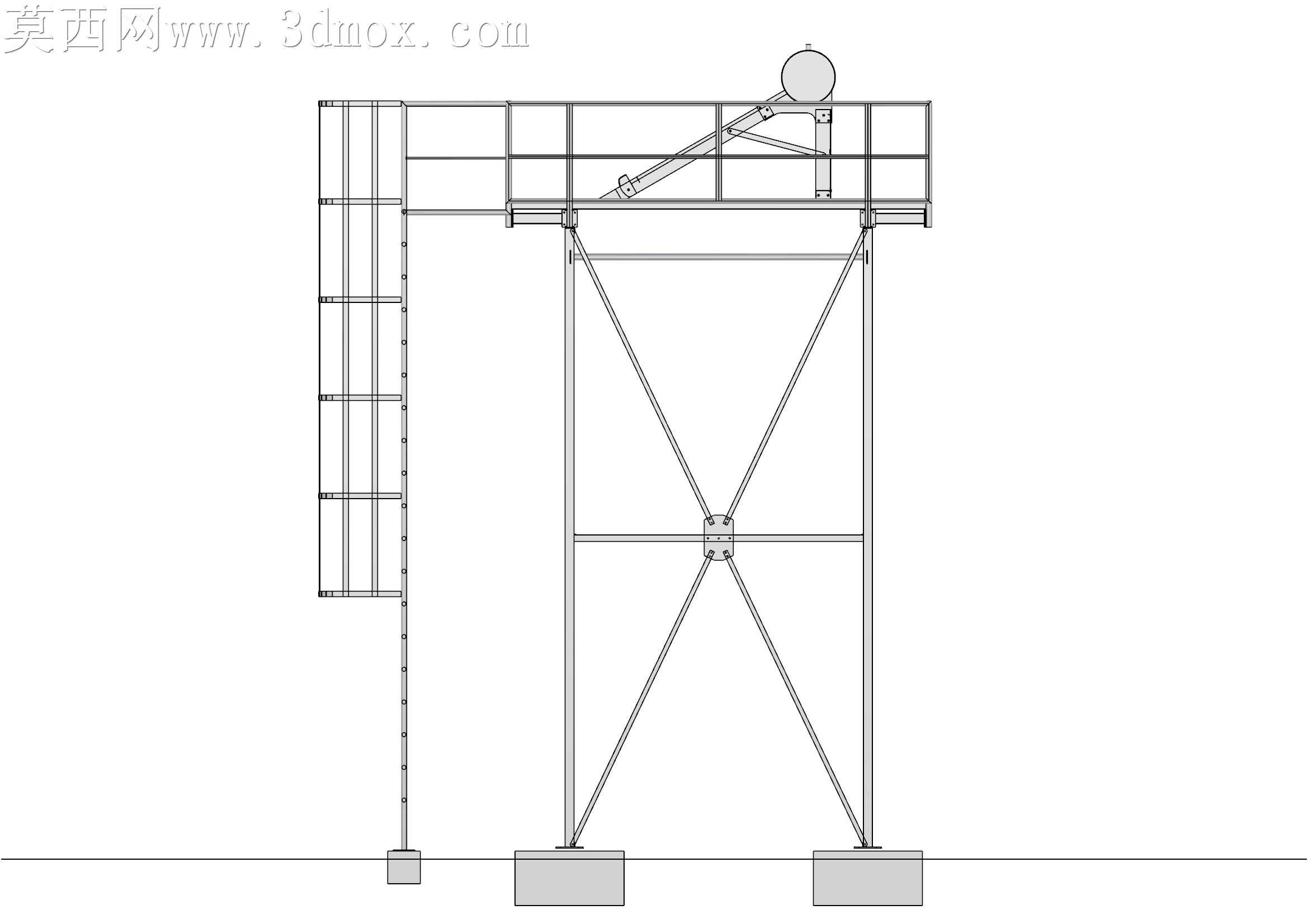

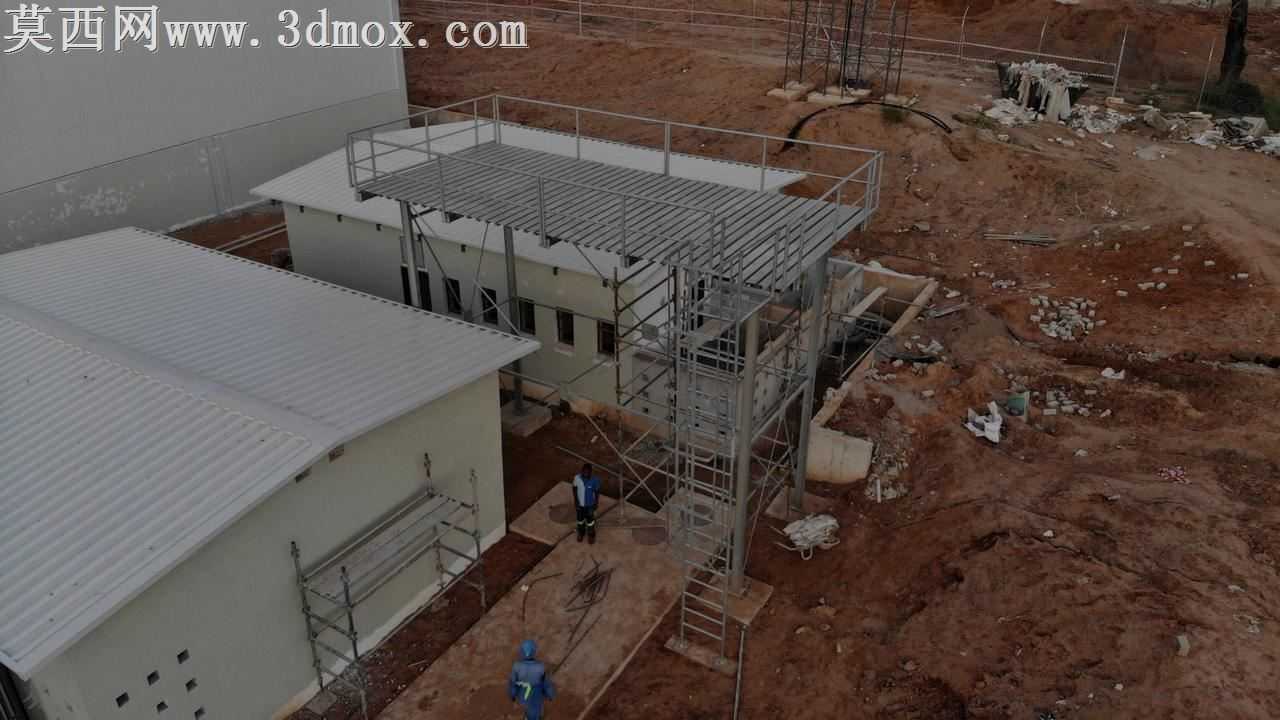

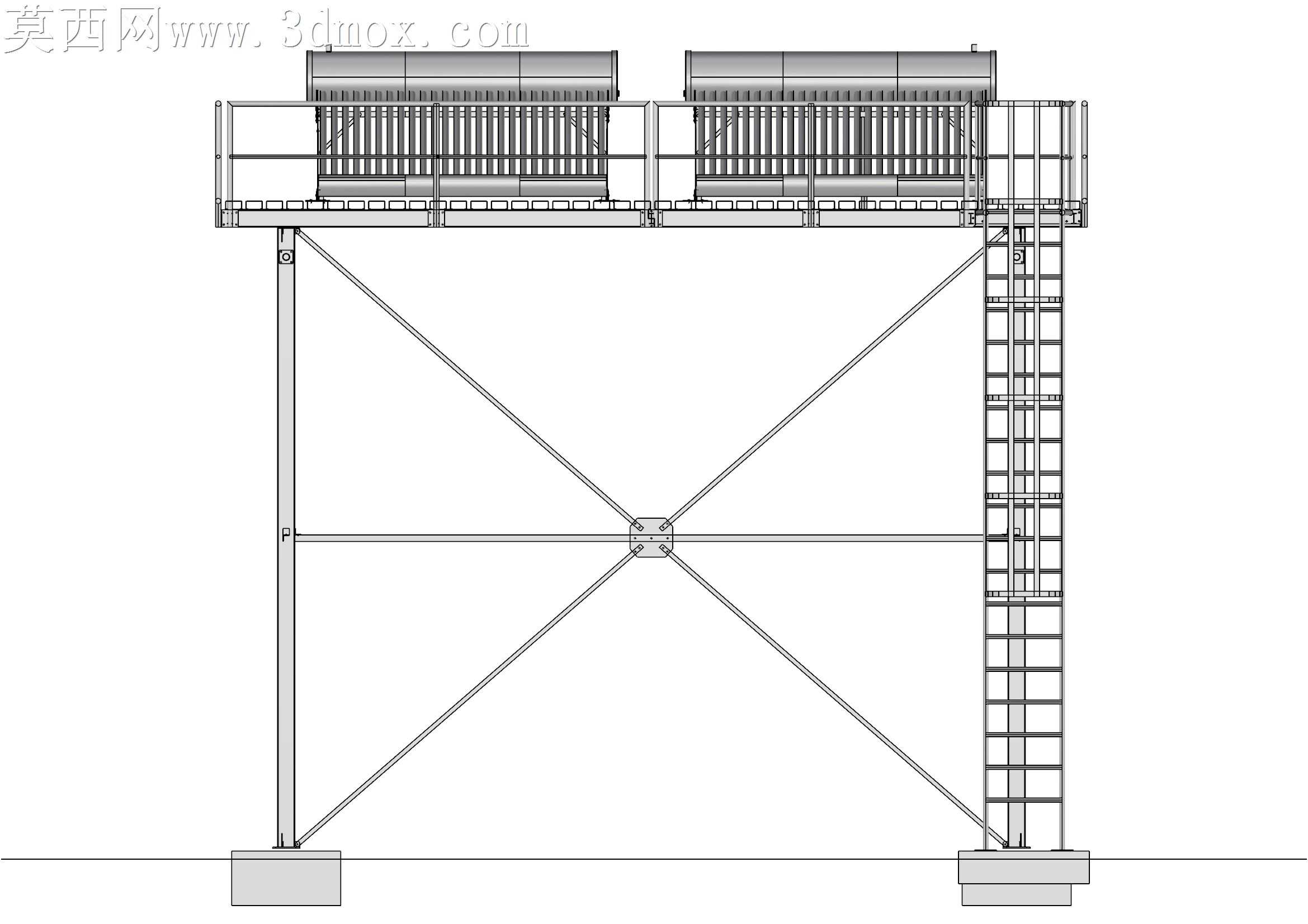

本作品采用三维参数化建模方式完成整套高架太阳能热水平台的全结构设计，建模过程中严格遵循钢结构工程设计规范，对每一处构件的尺寸、连接关系都做了精准的参数化定义，确保模型可直接导出用于结构受力验算与施工参考。模型整体采用桁架式钢结构支撑体系，四根主立柱搭配多组交叉斜撑形成稳定的空间受力结构，每根立柱底部配置方形承重底座，可通过地脚螺栓与建筑屋面或地面基础完成刚性连接，有效抵御高空风载与设备自重带来的结构形变。平台作业面采用防滑格栅板铺设，四周设置标准化安全防护栏杆，栏杆高度符合高空作业安全规范要求，平台一侧集成了连续踏步式直爬梯，爬梯外侧配置安全护笼，方便运维人员上下通行开展设备检修作业。平台上共布置两组太阳能集热单元，每组单元包含倾斜安装的真空集热管阵列与卧式保温储热水箱，集热板的倾斜角度经过优化设计，可最大化匹配项目所在地的太阳高度角，提升全年集热效率，储热水箱通过专用支架与平台主梁固定，连接位置做了加强处理，避免长期使用出现松动位移。渲染阶段采用金属材质模拟钢结构构件的表面质感，对集热管的玻璃透光材质、储水箱的哑光保温层材质、格栅板的防滑纹理都做了精细化的材质参数调整，搭配柔和的环境光与定向光源，清晰呈现出整套平台的结构层次与构件细节。设计过程中充分考虑了设备安装与后期运维的操作空间，在两组集热单元之间预留了足够的检修通道，所有钢结构连接节点都采用标准化的螺栓连接设计，既方便现场组装施工，也便于后期构件的更换维护，整套模型结构完整，构件无缺失，装配关系清晰，可用于太阳能供热系统的方案展示、结构教学参考以及相关工程的方案设计参考。
