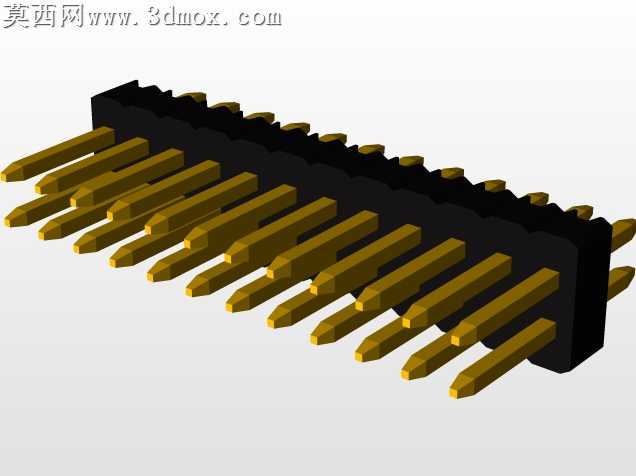

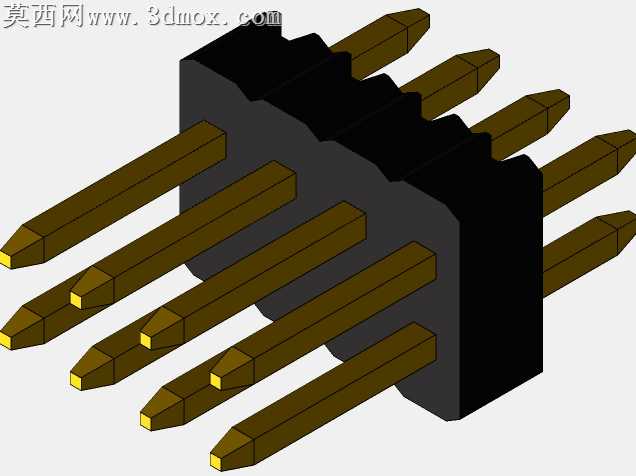

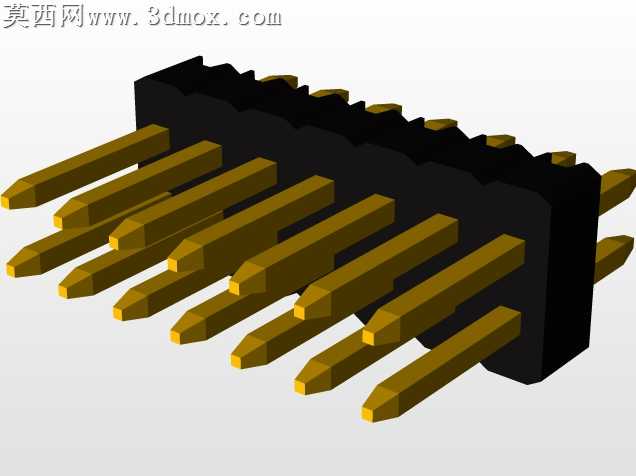

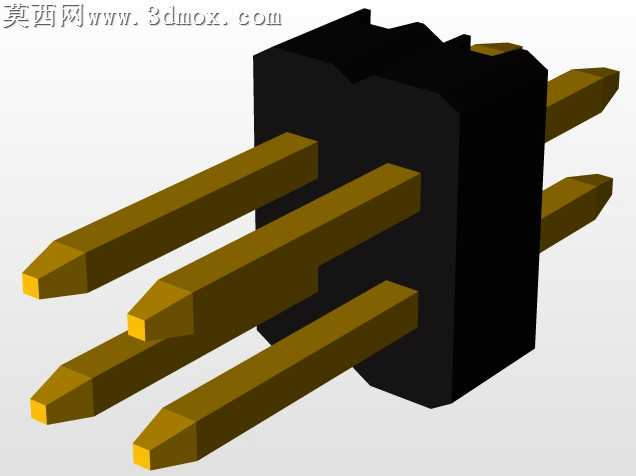

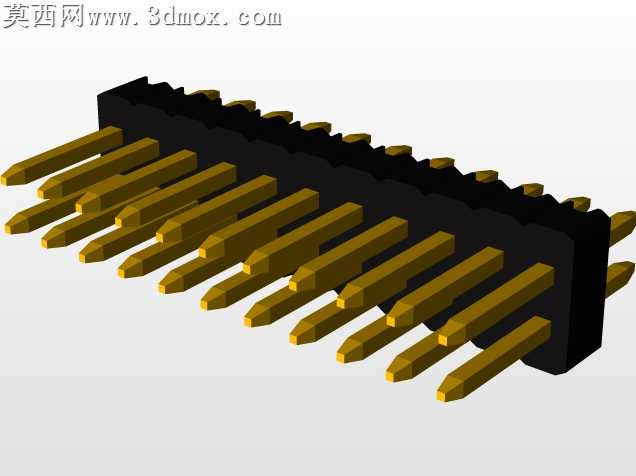

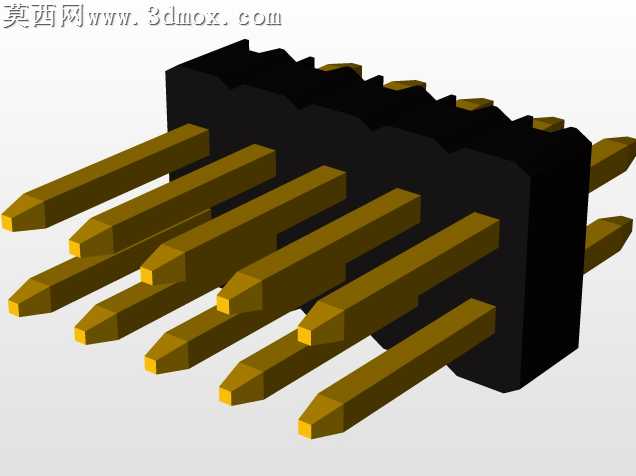

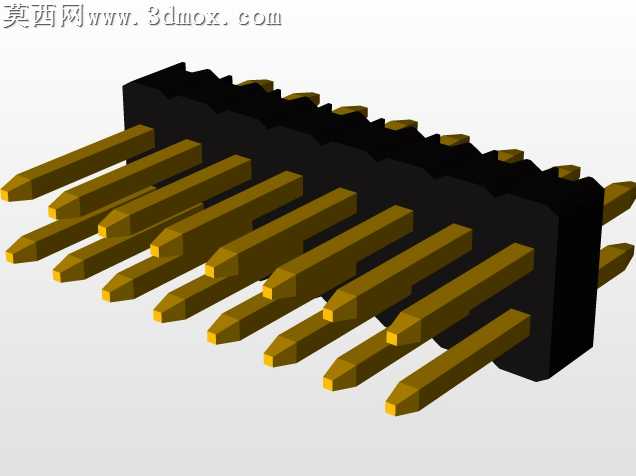

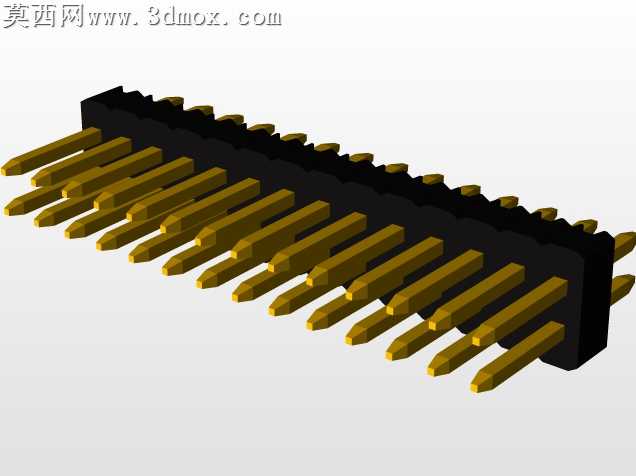

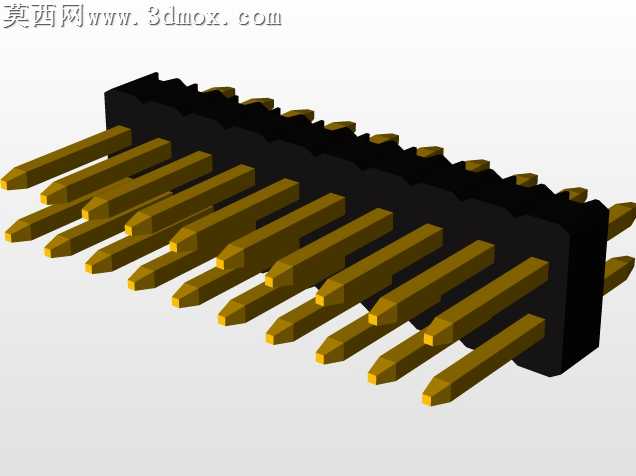

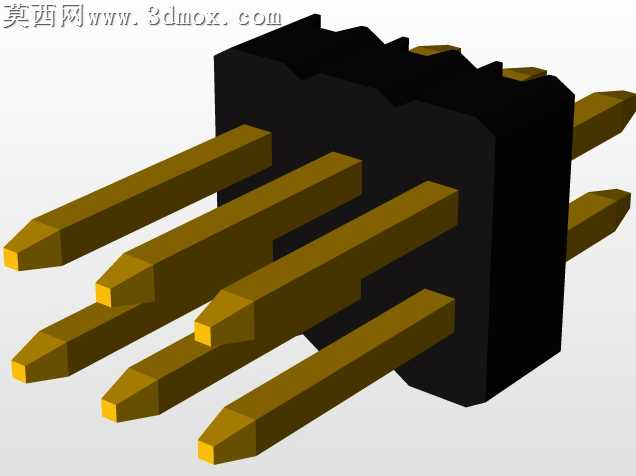

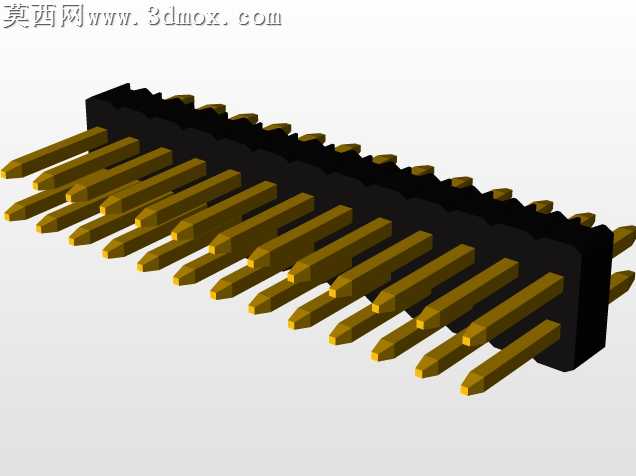

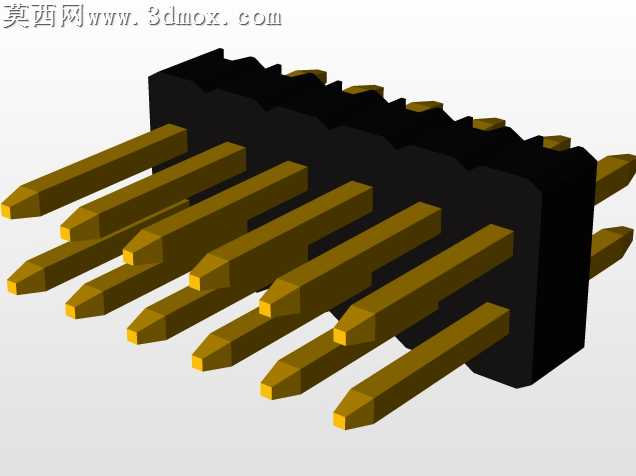

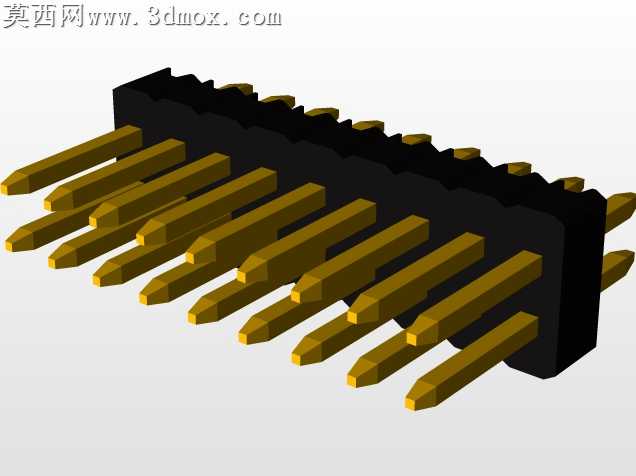

1.27mm间距双列直插排针连接器模型

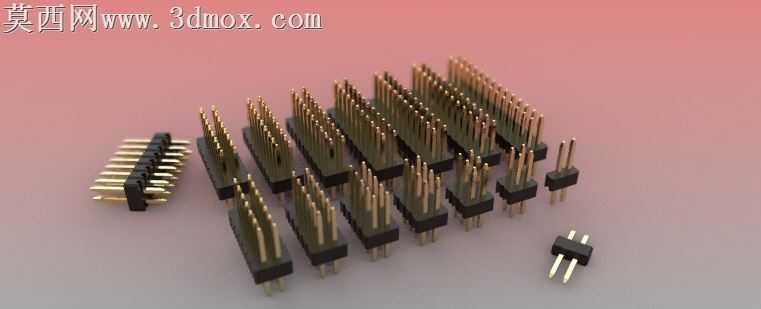

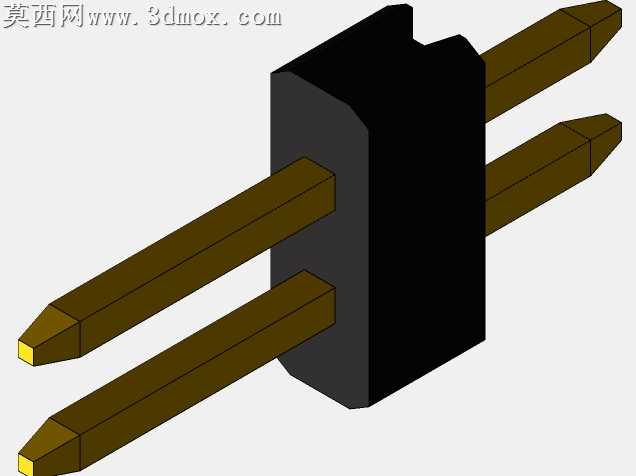

本模型为1.27mm标准间距双针头排针连接器系列，建模过程严格遵循电子接插件行业通用尺寸规范，首先以公制单位为基准搭建参数化建模框架，将排针的核心参数如针距、针长、塑高、针径等设置为可调整变量，覆盖从2x01到2x14的全系列pin数规格，能够适配不同电路连接场景的选型需求。建模时首先绘制单根插针的截面轮廓，通过拉伸特征生成镀金插针的主体结构，插针两端做微小倒角处理还原真实机加工的工艺细节，插针中部设置卡位凸台，用于和黑色绝缘塑体实现过盈配合，避免插针出现松动移位的问题。绝缘塑体部分采用矩形基体建模，对应每根插针的位置绘制精准的安装孔位，孔位与插针卡位凸台做适配的公差设计，还原实际生产中塑体与插针的装配关系，塑体边缘做微小圆角处理，避免尖锐棱角，还原注塑件的真实外观特征。材质设置上，插针部分赋予黄铜镀金材质，调整金属材质的反射率与粗糙度参数，模拟镀金层温润的金属光泽与轻微的磨砂质感，避免过度镜面反射带来的失真；绝缘塑体部分赋予黑色耐高温PBT工程塑料材质，调整材质的漫反射与哑光参数，还原工程塑料细腻的磨砂表面质感，同时在塑体表面添加极细微的颗粒纹理，模拟注塑成型的表面肌理。渲染阶段采用柔和的三点布光方案，主光源从侧上方45度角打亮模型主体，突出排针的金属光泽与塑体的轮廓层次，辅助光源从另一侧补光消除暗部死黑，背光源勾勒模型边缘轮廓，将不同pin数的排针模型按照从短到长的顺序错落排布，搭配单组2pin的迷你排针作为点缀，既清晰展示全系列产品的规格差异，也让整体画面排布更具层次感。设计过程中充分考虑排针作为板对板连接器件的实际使用特性，所有插针的伸出长度、塑体厚度、针脚间距均严格对应行业通用的通孔焊接标准，能够直接用于PCB布局的参考设计、接插件选型展示以及电子设备结构装配的干涉检查，模型结构完整无破面，装配关系清晰准确，不同规格的模型可通过参数快速调整生成，具备较强的工程实用价值。
