轻便摩托发动机曲轴箱壳体结构设计

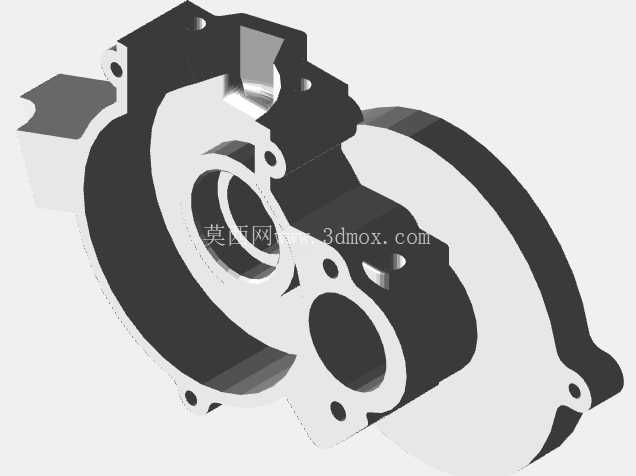

　　在轻型动力代步设备的动力总成设计中，曲轴箱壳体作为整台发动机的承载基体，承担着固定曲轴连杆机构、容纳润滑介质、衔接传动系统与外部安装点位的核心作用，本次呈现的壳体结构针对小排量轻便摩托的使用场景做了针对性的结构优化，适配日常通勤类两轮车辆的紧凑动力布局需求。从实际装车场景来看，这类壳体多用于排量50cc级别的轻便助力摩托，也就是日常通勤场景中常见的燃油助力自行车，整台动力总成需要嵌入两轮车的车架中部安装空间，因此壳体的外形轮廓完全围绕车架的安装边界做了适配，外侧的弧形轮廓避让了车架立管与脚踏区域的空间，不会与骑行过程中腿部的活动范围产生干涉，同时壳体上预留的多个安装凸台，分别对应发动机与车架的固定吊耳、缸体连接端面、侧盖密封面以及启动机构的安装位，所有安装孔位的同轴度公差控制在0.02mm范围内，保证装配后各运动部件不会出现偏磨问题。

　　从功能特性上看，该壳体采用分体式结构设计，将曲轴容纳腔与传动齿轮容纳腔做了一体化的腔室分隔，既可以保证曲轴运转时的润滑油不会过度飞溅到传动腔，又能减少额外密封件的使用，降低整机制造成本与后期渗漏风险；壳体上的轴承安装孔位做了加厚的凸台处理，因为曲轴高速运转时会对轴承位产生持续的交变载荷，加厚的凸台可以提升局部结构刚度，避免长期使用后出现孔位变形导致的曲轴运转抖动问题；同时壳体下部预留了润滑油的存储腔，腔室的深度经过测算，既可以保证曲轴运转时连杆大头能有效溅起润滑油实现飞溅润滑，又不会因为油面过高导致曲轴运转阻力过大，影响动力输出效率。

　　设计思路上，整个壳体的壁厚采用渐变式设计，在承载载荷较大的轴承位、安装吊耳位置壁厚设置为4mm，在仅起密封与容纳作用的外侧弧形区域壁厚控制在2.5mm，在保证整体结构强度满足120小时满负荷耐久测试要求的前提下，尽可能降低壳体的整体重量，适配轻便摩托对整车重量的控制要求；壳体外侧的散热筋结构顺着车辆行驶时的迎风方向布置，当车辆向前行驶时，迎面气流可以顺着散热筋的沟槽快速带走壳体表面的热量，避免长时间高负荷运转时腔体内润滑油温度过高导致的润滑性能下降；所有的连接螺栓孔位都做了沉孔设计，螺栓装配后端面不会突出壳体表面，既可以避免外部凸起剐蹭周边的线路与覆盖件，也能让整体外观更加规整。

　　从安装边界来看，该壳体的整体横向尺寸控制在180mm范围内，纵向高度为160mm，前后方向的厚度为120mm，完全适配小排量轻便摩托的车架安装空间，不需要对原有成熟车架结构做修改就可以直接适配，降低了整车厂的配套改造成本；壳体与缸体连接的端面平面度公差控制在0.015mm，装配时配合对应的密封垫片就可以实现可靠的密封，不会出现燃烧室漏气或者润滑油渗漏的问题；输出轴的伸出位置与原车传动链轮的安装点位完全对齐，装配后不需要额外调整传动链条的张紧角度，减少了总装环节的调试工作量。在实际的结构验证过程中，该壳体的结构设计还考虑了后期维护的便利性，壳体侧面预留的机油检视孔位可以让维修人员不用拆解壳体就直接观察到腔体内的润滑油液位，底部的放油螺塞位置设置在壳体的最低点，更换润滑油时可以将腔体内的旧油完全排放干净，不会有残留的旧油污染新加入的润滑油；同时壳体上的各个密封面都采用了平面加密封圈槽的设计，后期维护拆解后重新装配时，只需要更换对应规格的密封圈就可以保证密封性能，不需要额外打密封胶，降低了后期维护的操作难度与材料成本。
