ORIGINE/50/70 BOOSTER气缸适配安装连接板

在气动系统的现场改造与非标适配场景中，不同批次、不同规格气缸的安装对接往往是最容易出现配合偏差的环节，这款适配ORIGINE/50/70 BOOSTER系列气缸的连接板，正是针对原厂套件与定制化安装基座之间的衔接需求设计的。从实际使用场景来看，这类连接板多应用在小型气动增压单元、自动化产线的辅助压紧工位、小型工装夹具的动力端对接位置，尤其是在对原有气缸套件进行安装位调整、或者替换不同输出规格气缸时，不需要重新加工设备上的安装基面，只需要通过这块连接板完成孔位与型面的过渡，就能大幅降低现场改造的加工量。

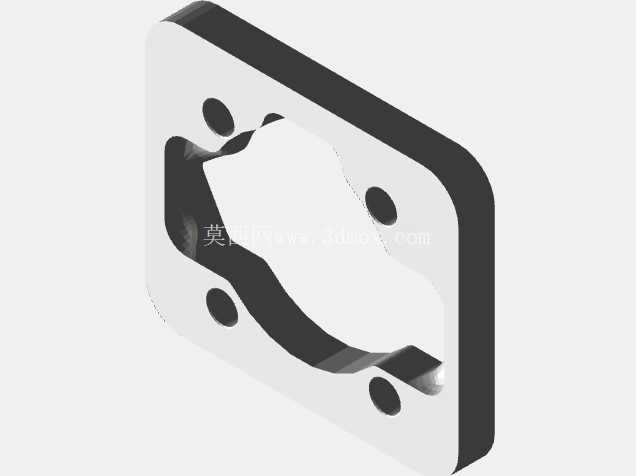

从功能特性上看，这块连接板并非简单的平面转接件，其中心区域的异形镂空轮廓完全匹配对应气缸的端面密封与动力输出轮廓，既能够避让气缸的伸出端运动轨迹，避免运动过程中出现剐蹭干涉，同时板体的贴合面可以承担安装面的密封承压作用，在配合对应密封圈使用时，能够保证气缸安装端面的气密性，不会因为转接出现压力泄漏的问题。板体上分布的四个通孔为安装固定孔，孔位的位置度公差控制在0.1mm以内，既可以对应气缸端面上的原厂安装螺纹孔，也能够匹配常见的标准化安装基座孔距，不需要现场重新配打孔位。

设计思路上，这款连接板优先考虑了安装边界的兼容性，板体整体采用方形切角的外形轮廓，在保证四个安装孔有足够承压边距的前提下，尽可能缩小了板体的整体外形尺寸，能够适配安装空间比较紧凑的工位，不会因为增加转接板而占用额外的设备布局空间。板体的厚度经过受力校核，在气缸满行程输出最大推力的工况下，板体的形变位移量控制在0.05mm以内，不会因为长期受压紧力出现翘曲变形，导致气缸安装偏斜、输出力方向偏移的问题。中心异形轮廓的边缘做了微小的倒角处理，既能够在安装时起到导向定位的作用，也避免了锐边割伤安装人员、或者刮破密封垫片的问题。

从安装边界来看，这块连接板的四个安装孔中心距完全匹配对应气缸的原厂安装尺寸，板体的总厚度控制在适配范围内，安装后气缸的伸出端行程不会因为转接板的存在出现损失，动力输出的有效行程能够完全覆盖设计需求。板体的两个贴合面都做了平面度处理，表面粗糙度达到Ra1.6，安装时不需要额外加调整垫片就能够保证与气缸端面、安装基面的完全贴合，避免出现局部间隙导致的安装应力集中。在实际选型使用时，只需要确认对应气缸的端面安装尺寸、输出端轮廓尺寸与板体匹配，就可以直接完成安装，不需要额外的二次加工，能够大幅缩短现场设备改造、维修更换的装配周期，也能避免现场配做零件带来的公差失控问题。这类转接连接板虽然属于气动系统中的小型配套零件，但在非标设备适配、老旧设备升级改造的场景中，能够有效解决标准件与定制安装位不匹配的痛点，减少不必要的基座重新加工工作，降低改造成本与停机时间。
