玩具机车铸造配套金属结构件

这套结构件面向小型玩具机车的量产铸造场景设计，核心适配锌合金低压铸造工艺，直接对应玩具机车的主体承载与功能安装需求，是玩具机车动力输出、轮组连接、外壳定位的核心集成构件。从实际生产与装配角度看，该构件需要同时满足三个维度的硬性要求：一是铸造环节的成型可行性，二是后加工环节的装夹定位基准统一，三是总装环节与周边零件的无干涉配合。

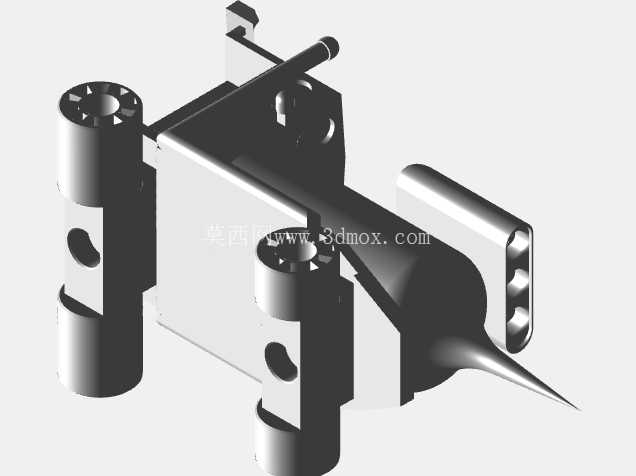

设计阶段首先梳理了玩具机车的总装边界，构件两侧的圆柱凸台是轮轴的安装位，凸台中心的同轴度公差控制在0.05mm以内，避免轮组装配后出现转动卡滞、偏磨的问题；凸台侧面的径向通孔是轮轴的锁止销安装位，孔位与凸台端面的垂直度直接影响锁止销的装配顺畅度，设计时特意将孔口做了0.2mm的倒角，既方便销钉导入，也能去除铸造飞边带来的装配阻碍。构件中部的矩形腔体是动力模块的容纳空间，腔体内部的壁厚做了均匀化处理，整体壁厚维持在1.8mm，避免铸造过程中出现缩孔、冷隔等缺陷，腔体侧壁的凸起定位柱是动力模块的安装基准，柱体高度比动力模块安装面高出0.1mm，装配时可以通过柱体的过盈配合实现动力模块的预固定，减少后续螺丝锁付的定位调整时间。

构件前端的尖状延伸结构是玩具机车的前端导流造型部分，该部位的壁厚从根部到尖端做了渐变处理，根部壁厚2mm，尖端壁厚收窄至0.8mm，既保证造型的还原度，也避免尖端部位出现金属液填充不足的问题；延伸结构侧面的三个内凹卡槽是外壳装饰件的卡扣位，卡槽的脱模斜度设置为1.5°，既方便铸造后脱模，也能保证装饰件卡扣卡入后的卡紧力维持在合理区间，不会出现装配后松脱或者卡扣断裂的问题。构件顶部的横向圆柱凸台是操纵杆的安装转轴位，凸台的外径与操纵杆的安装孔做了间隙配合设计，单边间隙控制在0.03mm，保证操纵杆转动时无旷量同时不会卡滞。

从铸造工艺适配角度看，整个构件的分型面设置在构件中部的最大轮廓处，所有侧孔、侧凹结构都做了抽芯滑块的让位设计，避免出现倒扣结构无法脱模的问题；构件的所有转角位置都做了R0.3-R0.5mm的圆角过渡，既减少铸造时的应力集中，也能降低模具型腔的加工难度，延长模具使用寿命。构件底部的平面是铸造后机加工的基准面，该平面的平面度公差设置为0.03mm，后续所有孔位、凸台的机加工都以该面为定位基准，保证各部位的位置度符合装配要求。

实际装配验证阶段，该构件可以直接与玩具机车的轮组、动力模块、外壳装饰件、操纵杆实现无修配装配，各连接部位的配合间隙均匀，活动部位的转动顺畅度符合设计要求；铸造生产时，该构件的工艺出品率可以达到65%以上，成品率稳定在92%以上，能够满足批量生产的效率与成本控制要求。针对玩具产品的使用安全要求，构件的所有外露边缘都做了圆角钝化处理，不存在尖锐边角，避免使用过程中出现划伤风险；构件的表面粗糙度可以通过后期抛丸处理达到Ra1.6，满足后续喷漆、电镀等表面处理的附着要求。
