精密铸造用活塞杯蜡模结构设计

在熔模精密铸造的量产环节中，活塞杯类零件的蜡模成型质量直接决定了后续铸件的尺寸精度与表面粗糙度，这款活塞杯蜡模的结构设计完全围绕量产工艺的稳定性展开，没有多余的装饰性结构，每一处几何特征都对应实际铸造工序的需求。从实际应用场景来看，这类蜡模主要用于小型内燃机、气动工具的活塞杯铸件生产，熔模铸造工艺本身适合结构复杂、壁厚不均的小型零件成型，活塞杯作为活塞组件的配套承力件，既要承担活塞销传递的往复冲击力，又要保证内腔与活塞销的配合间隙，因此蜡模的尺寸公差必须控制在±0.1mm以内，才能保证后续铸件加工余量均匀，减少后续机加工的工时损耗。

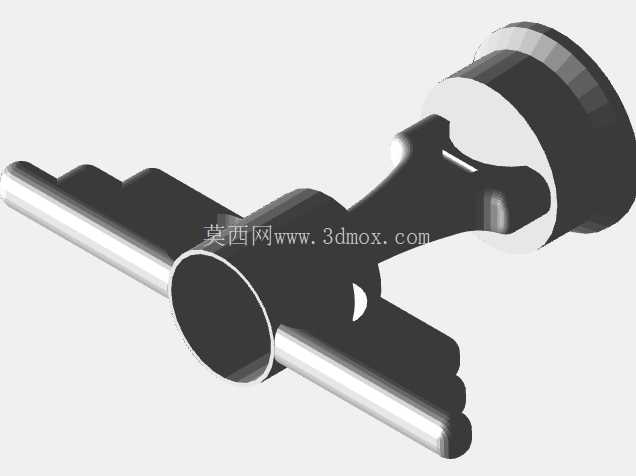

从结构功能特性来看，这款蜡模的主体采用一端封闭的筒状结构，封闭端带有同轴的凸台结构，用于成型活塞杯与活塞顶配合的定位止口，筒身两侧对称伸出的翼状结构并非冗余设计，这两处结构是铸造过程中的内浇道集成位置，同时也是蜡模焊接到浇口棒上的定位支撑点，对称布局可以保证蜡模在制壳过程中受力均匀，避免涂挂耐火材料时因重心偏移导致的蜡模变形。筒身的壁厚设计遵循了熔模铸造的顺序凝固原则，靠近浇道的位置壁厚略大于封闭端，保证金属液充型时能够从浇道向远端平稳填充，减少冷隔、缩松等铸造缺陷的产生。筒身内部的通孔为活塞销的安装孔，孔壁的同轴度要求在整个零件中最高，蜡模设计时特意在孔的两端预留了0.2mm的工艺余量，用于后续铸件的精整工序，消除铸造过程中可能产生的飞边、错箱缺陷对配合面的影响。

设计思路上，这款蜡模完全适配金属压型的开模需求，所有垂直于开模方向的侧壁都做了0.5°的拔模斜度，没有出现倒扣结构，不需要额外设计抽芯机构就能完成蜡模的压射脱模，大幅降低了压型的制造成本与维护难度。两侧的翼状支撑结构与主体筒身采用圆弧过渡，避免蜡模压射时在转角处产生应力集中，导致蜡模冷却后出现裂纹，同时圆弧过渡也能减少制壳时耐火涂料在转角处的堆积，保证壳层厚度均匀，避免焙烧过程中壳层开裂。封闭端的凸台边缘做了R0.3的圆角处理，既可以减少金属液充型时的紊流，也能避免铸件在热处理过程中出现应力集中导致的开裂。

从安装边界与尺寸配合来看，这款蜡模的主体筒身外径适配常规小型活塞的安装尺寸，筒身长度控制在对应活塞组件的装配公差范围内，两侧翼状结构的外端面间距与标准浇口棒的组树间距匹配，组树时可以按照固定间距排列多个蜡模，保证每个模壳的金属液填充量一致，提高工艺稳定性。蜡模的总重量控制在1.5g左右，适配常规压蜡机的压射参数范围，不需要调整设备的压射压力、保压时间就能完成成型，适合现有生产线的快速换产。筒身内部的通孔直径与活塞销的公称尺寸匹配，预留的加工余量可以满足后续铰孔、珩磨的工艺要求，不需要额外增加粗加工工序。在实际生产验证中，这种结构的蜡模脱模成功率可以达到98%以上，组树时的定位效率比无支撑结构的蜡模提升40%，后续铸件的尺寸合格率稳定在95%以上，完全满足中小批量精密铸造的生产需求。
