FIRA竞赛专用双轮差速移动机器人结构

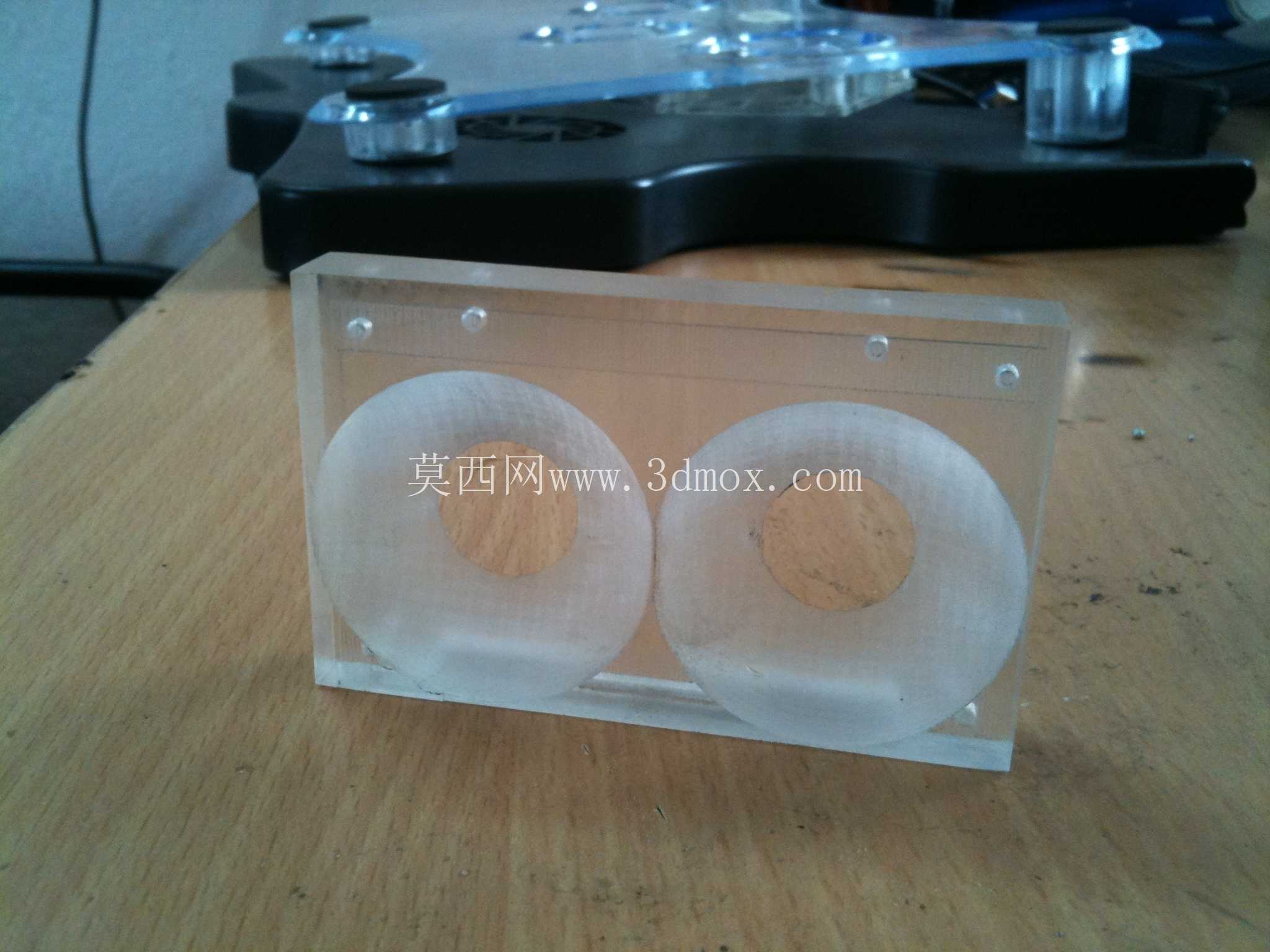

　　这款轮式移动装置专为FIRA机器人竞赛场景开发，核心采用双轮差速驱动架构，主体承载框架选用透明亚克力板材加工，兼顾结构强度与装配可视化需求，方便调试阶段快速观察内部走线、轮系啮合状态以及传感器安装位置偏差。从实际竞赛场景的使用需求出发，设计阶段优先压缩整机横向占用空间，框架采用双层板平行固定结构，上下层亚克力板通过铜柱配合螺丝实现刚性连接，两轮对称布置在框架下半区，轮体中心与框架重心垂线重合，避免急停、急转过程中出现侧翻风险。

　　轮体选用大直径轻质磨砂轮面，接触地面的摩擦系数适配室内竞赛场地的哑光PVC地胶，既保证起步阶段不打滑，也能在转向时减少侧向滑动带来的定位偏差，两轮的安装轴孔采用同轴度公差控制在0.05mm以内的加工精度，避免运转过程中出现轮体偏摆、额外摩擦阻力增大的问题。框架上预留的多组安装孔位采用标准化孔距设计，可根据不同竞赛项目的需求，灵活加装红外巡线模块、碰撞检测传感器、持球机构或者推射装置，上层亚克力板的平整表面可直接固定控制主板、电池模块以及驱动电路，所有走线可沿两层板之间的空隙布置，避免运动过程中线缆剐蹭地面或者缠绕轮体。

　　从安装边界来看，整机高度控制在两轮直径的1.2倍以内，重心集中在轮轴平面下方，即使在高速冲刺撞向边界围挡时，也不会出现整机倾覆的情况；前后方向的突出量严格控制在轮体端面之外10mm范围内，满足竞赛规则对于机身尺寸的限制要求，同时预留的缓冲安装位可粘贴泡棉条，降低碰撞对内部电子元件的冲击。设计过程中充分考虑了快速拆装维护的需求，所有固定螺丝均采用同规格内六角螺丝，现场调试时无需更换多种工具即可完成轮体更换、传感器位置调整或者电池更换操作；亚克力板材的切割路径采用圆角过渡处理，避免尖锐边角在装配或者调试过程中划伤操作人员，也减少竞赛过程中与其他机器人碰撞时的结构损坏概率。

　　双轮差速的驱动逻辑适配常规的两轮差速运动学模型，控制程序可直接基于标准运动学解算公式开发，无需额外调整轮距参数的换算逻辑，轮体与驱动电机的连接采用直连式结构，省去了额外的传动齿轮组，既降低了传动过程中的动力损耗，也减少了传动间隙带来的运动控制误差，对于竞赛场景下需要精准走位、定点停靠的任务要求，这种直连结构能有效提升里程计的计数精度，减少累计定位偏差。框架后侧预留的拖轮安装位可根据需求加装万向从动轮，当需要提升整机负载能力或者增加上层拓展机构重量时，从动轮可辅助分担机身重量，避免两轮承受过大弯矩导致轴件变形；如果是追求极致轻量化的竞速类项目，也可拆除从动轮，仅靠两轮配合前端的弧形支撑点实现平衡，进一步降低整机自重提升加速性能。亚克力框架的连接位置设计了长条形调节孔，可根据选用的电机直径、轮体厚度灵活调整两轮的间距，适配不同竞赛项目对于轮距的要求，比如巡线项目需要更窄的轮距提升转向灵活性，而搬运项目则可以调宽轮距提升负载运行时的稳定性。
