太阳能塔式电站用三效蒸发装置结构模型

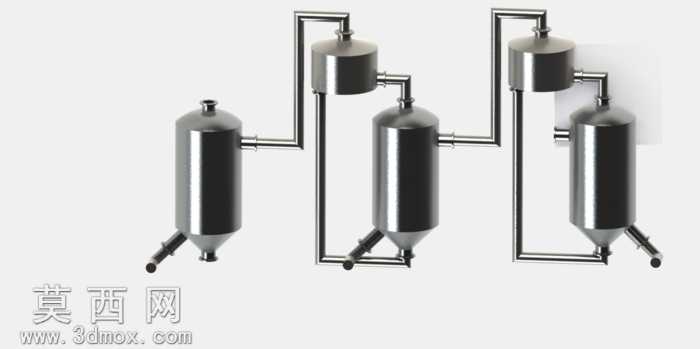

本模型为应用于太阳能塔式发电站的三效蒸发装置三维结构模型，建模过程严格遵循化工蒸发设备的设计规范，采用SolidWorks完成全参数化建模，所有罐体、管路、连接结构均按实际工业设备的比例进行还原。模型整体采用三级串联蒸发结构，每一级单元均包含立式承压罐体、上置气液分离腔、下锥底集料结构，各级之间通过金属管路依次连接二次蒸汽通道与料液输送通道，管路走向完全顺应对蒸发流程的工艺要求，避免出现流道死角与不合理弯折。建模时对罐体的封头、锥底过渡段、管路焊接接口、支脚结构均做了精细化处理，罐体壁厚、管路管径均参考同规格工业蒸发设备的参数设置，没有出现结构失真的问题。材质渲染阶段，罐体与管路均采用镜面不锈钢材质，还原了卫生级工业蒸发设备的金属质感，对罐体表面的反光、管路接口的哑光焊接痕迹做了区分处理，让渲染效果更贴近真实设备的视觉表现。结构设计上，三级蒸发单元采用等距排布的布局，相邻单元之间预留了足够的检修操作空间，每级罐体的侧下方均设置了料液进出接口与排污接口，顶部设置了二次蒸汽导出接口，锥底位置设置了浓缩液出料接口，所有接口的法兰连接结构均做了细节建模，可清晰看到法兰盘、螺栓孔的结构特征。设计思路围绕太阳能塔式电站的蒸发工况展开，三效串联的结构可以充分利用前一效产生的二次蒸汽作为后一效的加热热源，大幅降低蒸发过程的能源消耗，匹配太阳能电站低品位热能利用的需求，模型整体结构完整，无缺失零件，可直接用于蒸发工艺演示、设备结构教学、电站配套设备方案展示等场景，能够清晰展现多效蒸发设备的工作流程与结构组成。
