快动式精密机用老虎钳结构设计

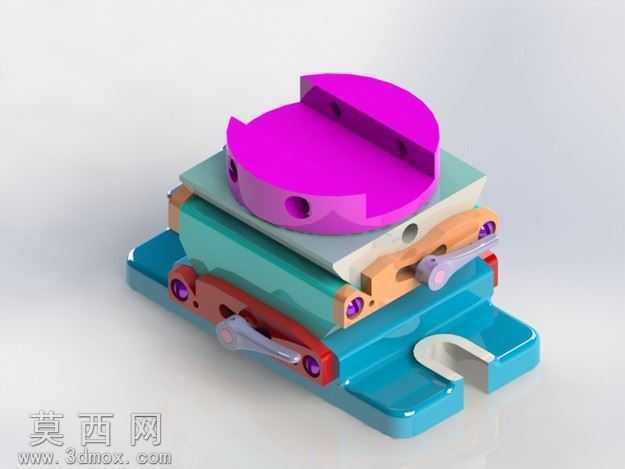

本作品为快动机用老虎钳的三维结构设计，建模过程中采用自底向上的装配建模思路，先逐一完成钳身底座、活动钳块、固定钳座、快动锁紧摆臂、销轴紧固件、导向滑轨等单个零件的特征建模，再通过同轴配合、面重合配合、滑动限位配合完成整体装配，完整还原了快动虎钳的快速夹紧、行程调节的动作逻辑。渲染阶段采用哑光工程塑料材质区分不同功能部件，底座使用亮蓝色半哑光硬质合金材质模拟铸铁钳身的耐磨质感，中层滑动导轨件采用青绿色哑光材质标识活动导向结构，顶部固定夹持块使用亮紫色高对比度材质突出钳口工作面，锁紧操作摆臂采用红棕配色区分手动操作部件，销轴类紧固件采用紫色透明材质模拟定位销的装配位置，整体渲染采用柔和的顶侧漫射光源，避免生硬阴影遮挡结构细节，清晰展现各部件的层叠装配关系。结构设计上，该虎钳摒弃了传统丝杠进给的慢动结构，采用摆臂凸轮锁紧机构，通过扳动侧面的锁紧手柄即可带动内部偏心结构推动活动钳块快速进给，实现工件的快速装夹与松开，底座预留U型安装槽用于和机床工作台的T型槽配合固定，导向结构采用双层叠式滑轨设计，相比普通平口钳拥有更长的夹持行程与更好的导向稳定性，各转动铰接位置均设计了销轴定位与防脱结构，保证反复操作下的结构可靠性。设计过程中充分考虑了机加工场景的使用需求，钳口工作面预留了可更换钳口板的安装位，锁紧机构的力臂经过优化，只需较小的扳动力即可获得足够的夹紧力，整体结构无冗余零件，各部件的拆装路径清晰，便于后期维护与易损件更换，完整还原了快动虎钳的实用功能与结构特点。
