中型多功能数控加工工作台结构设计

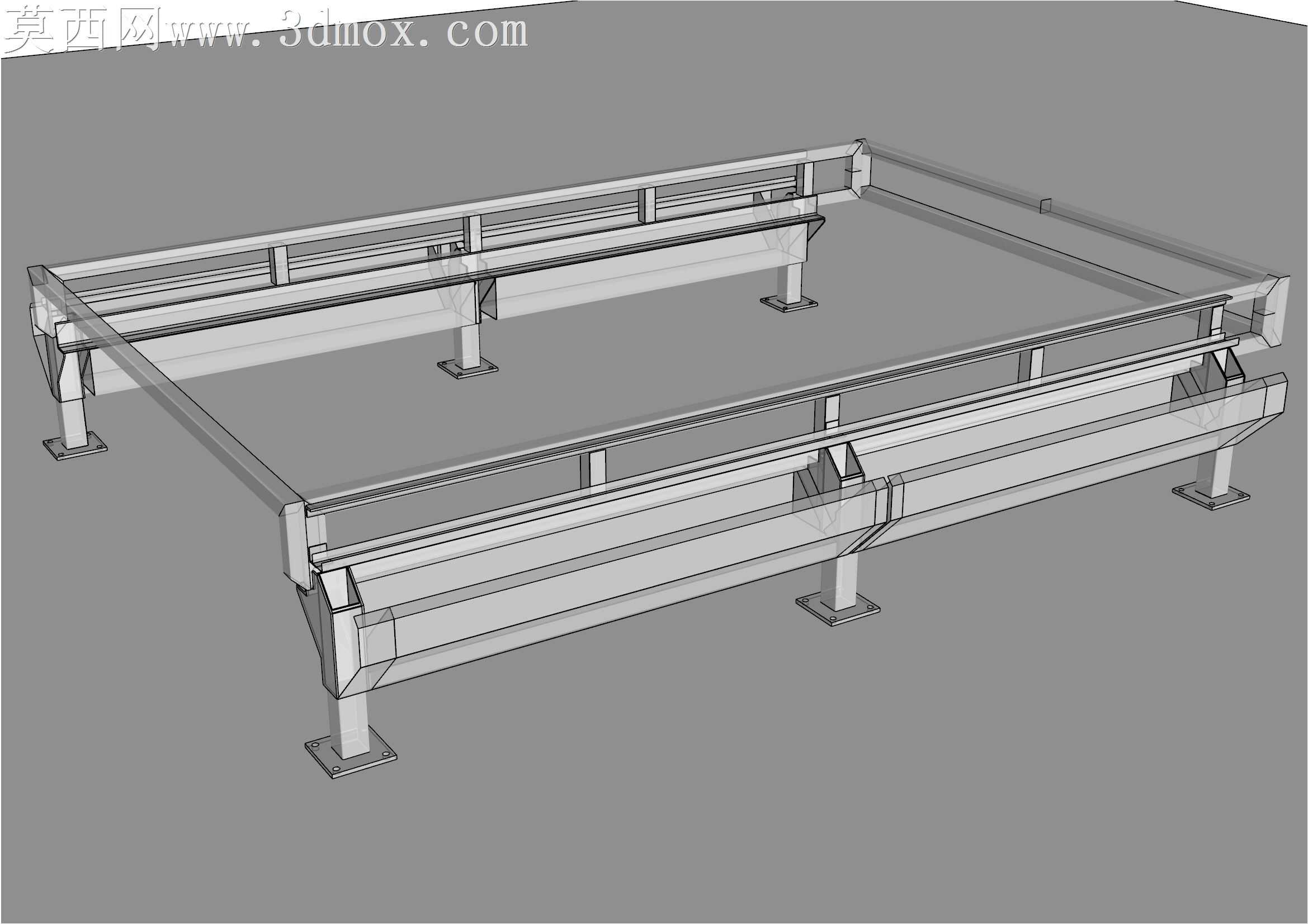

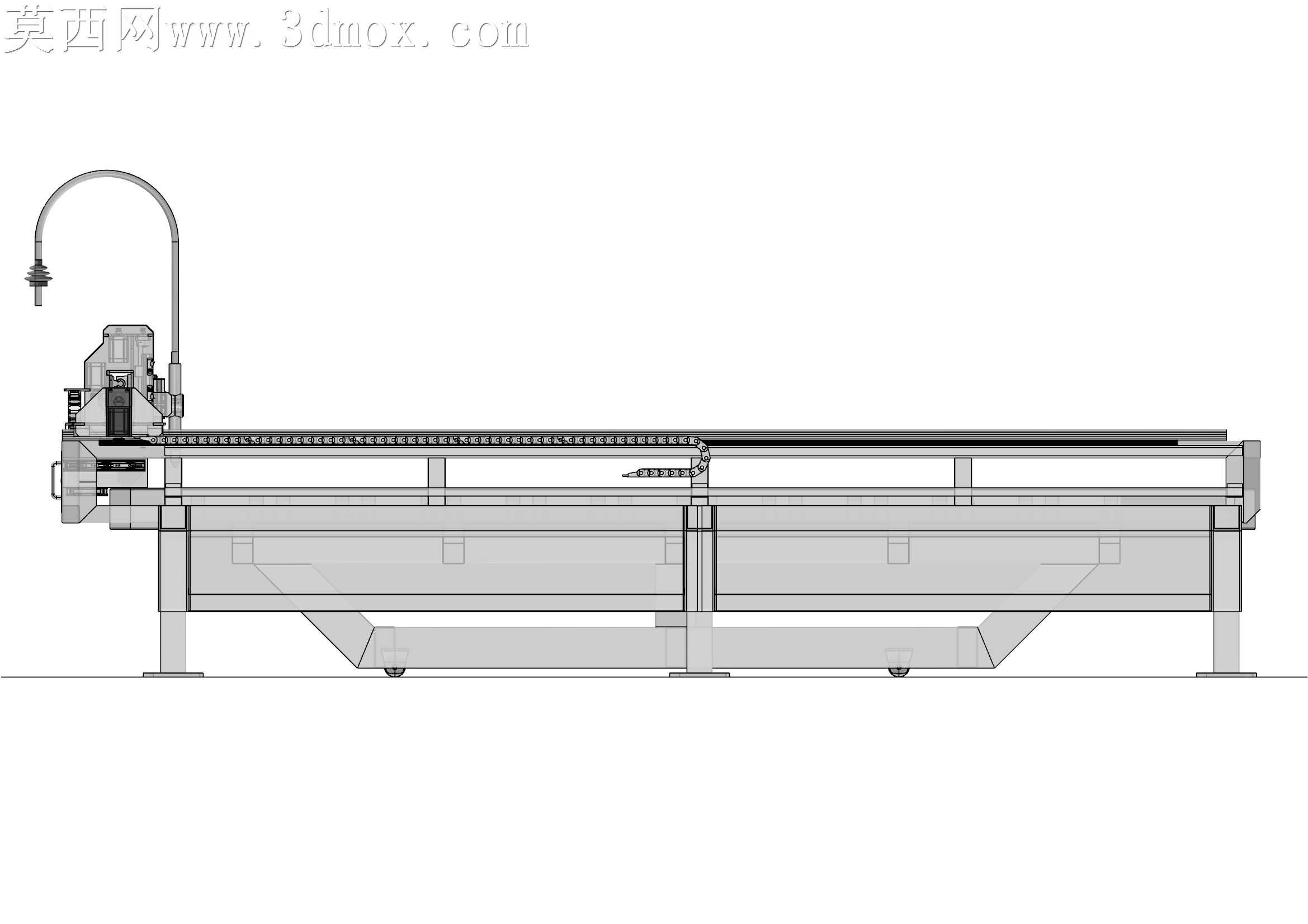

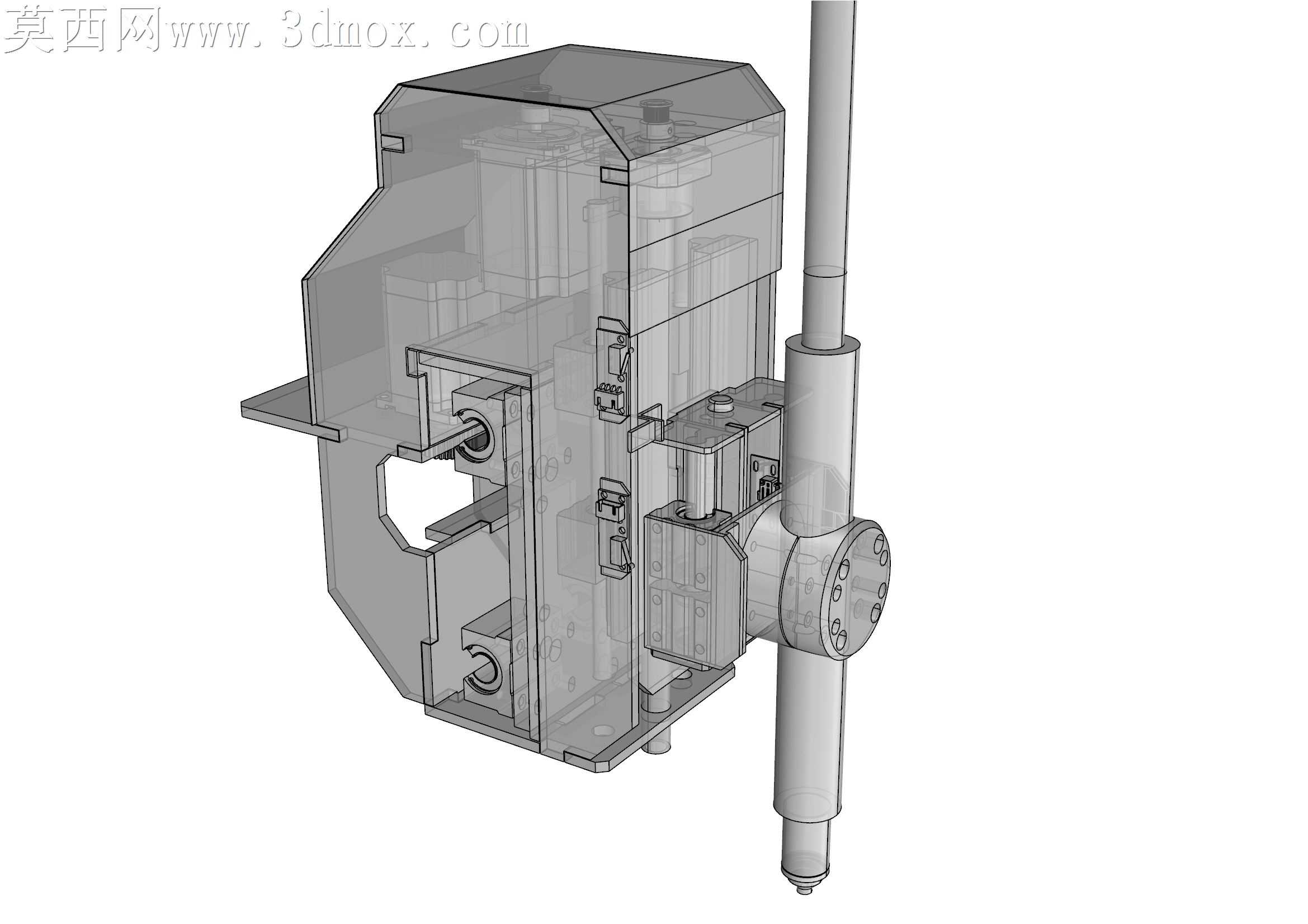

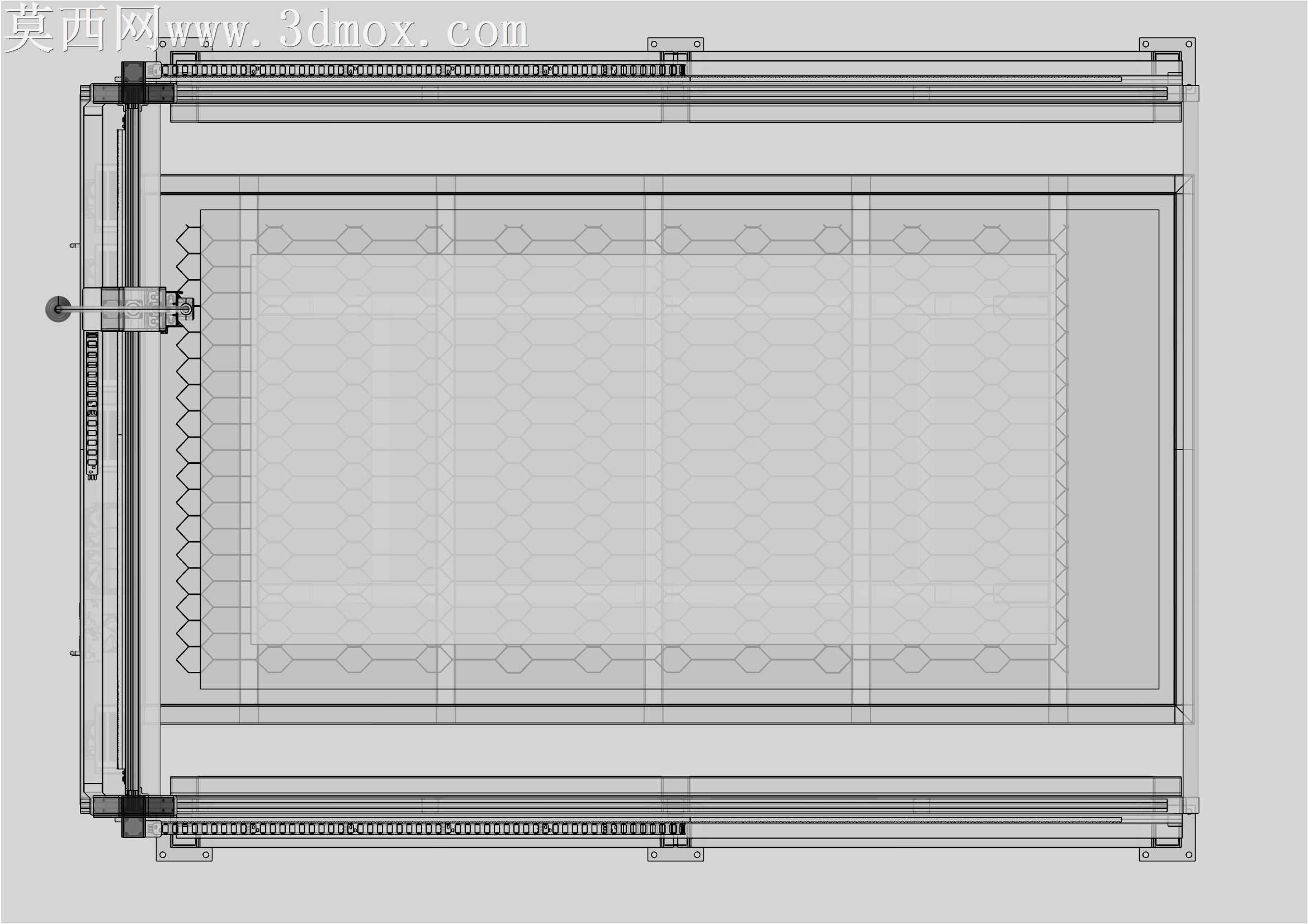

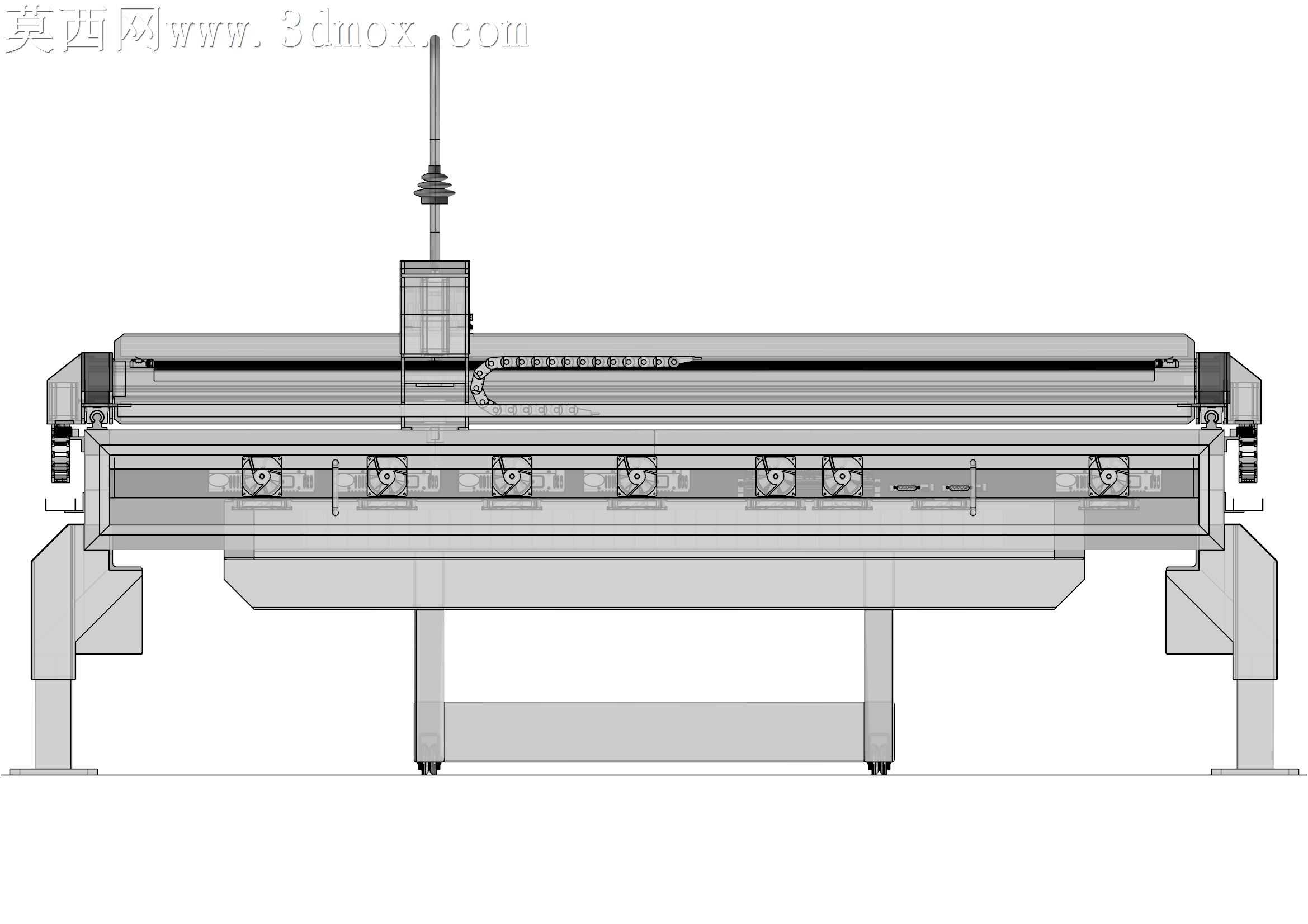

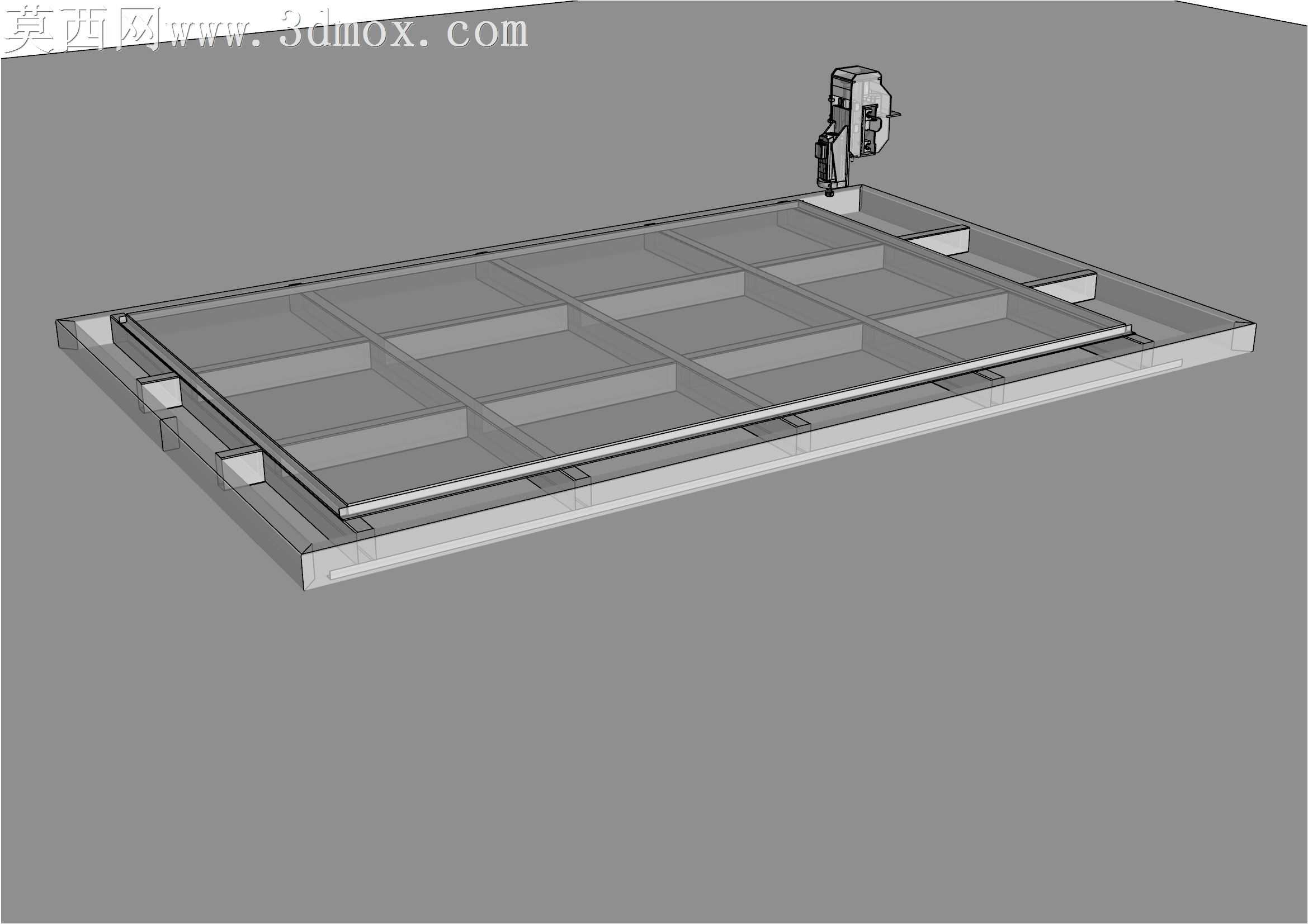

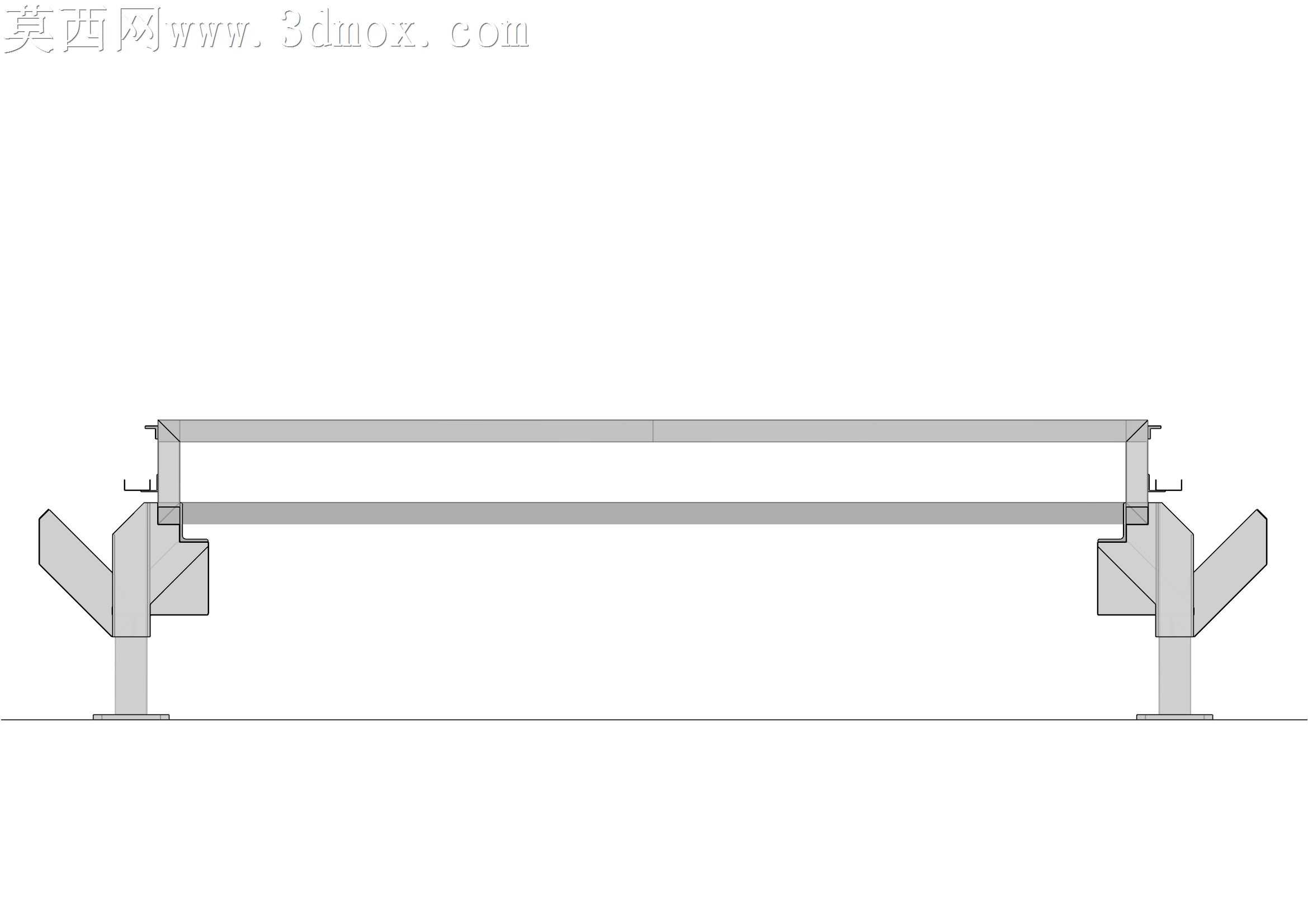

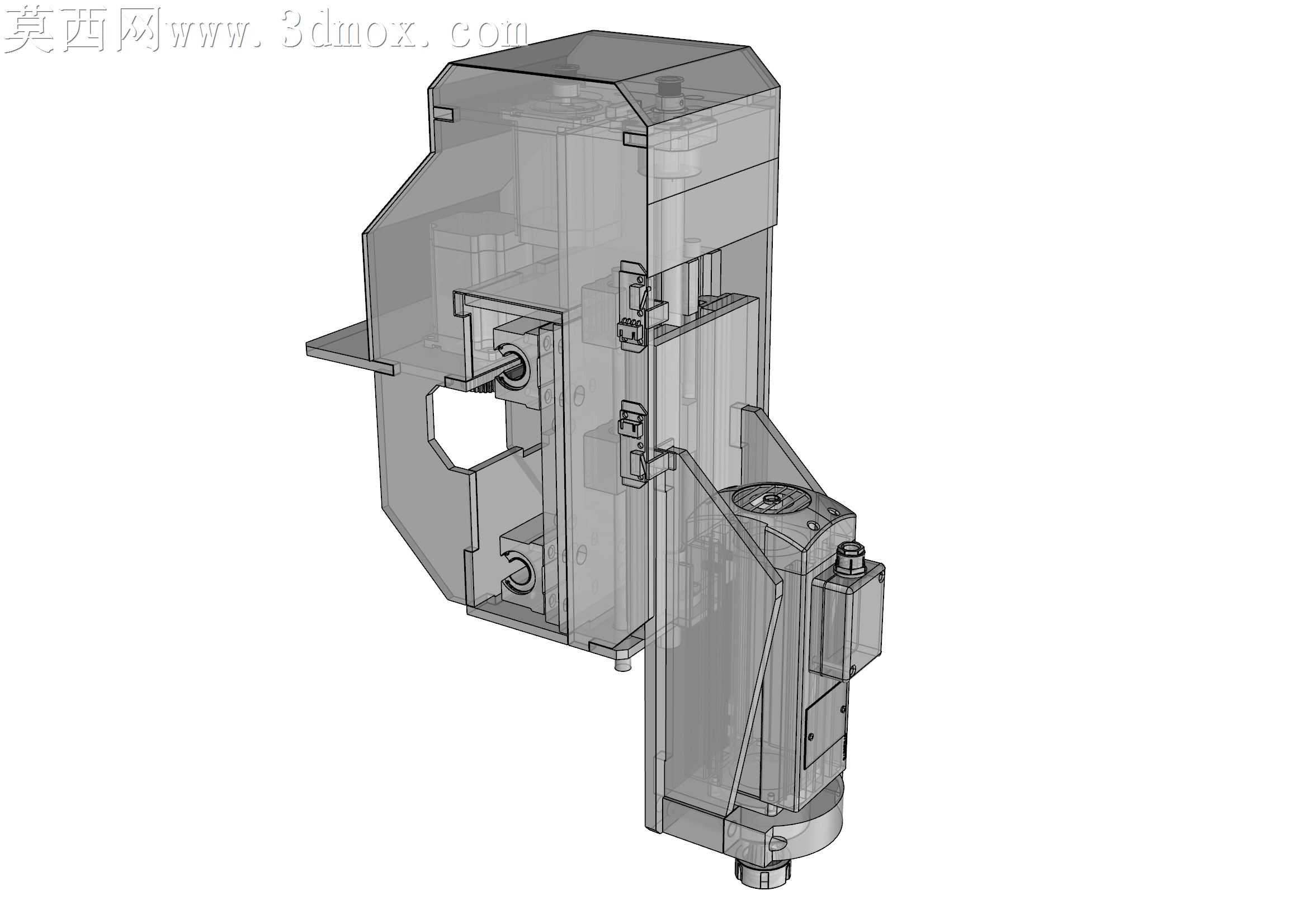

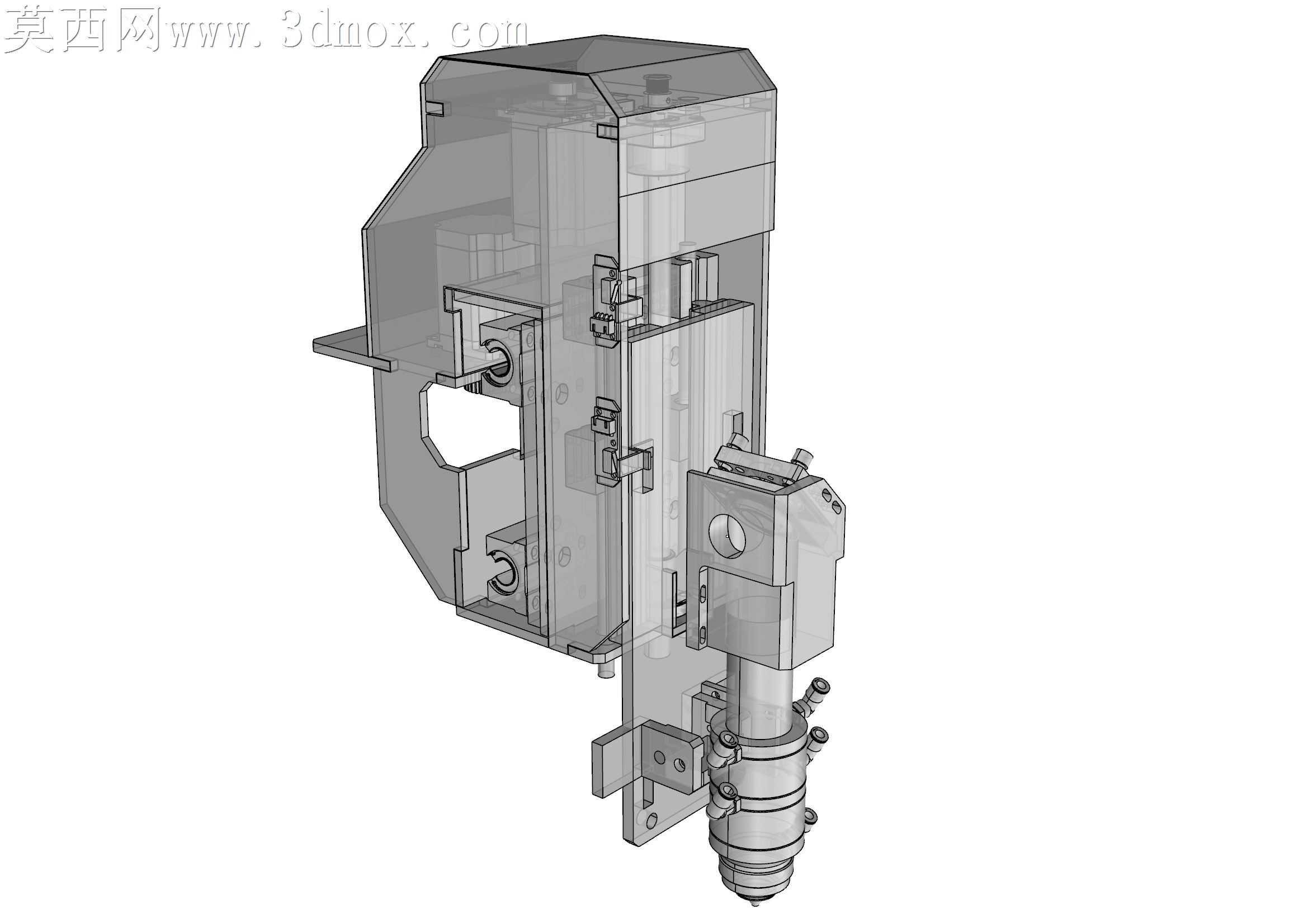

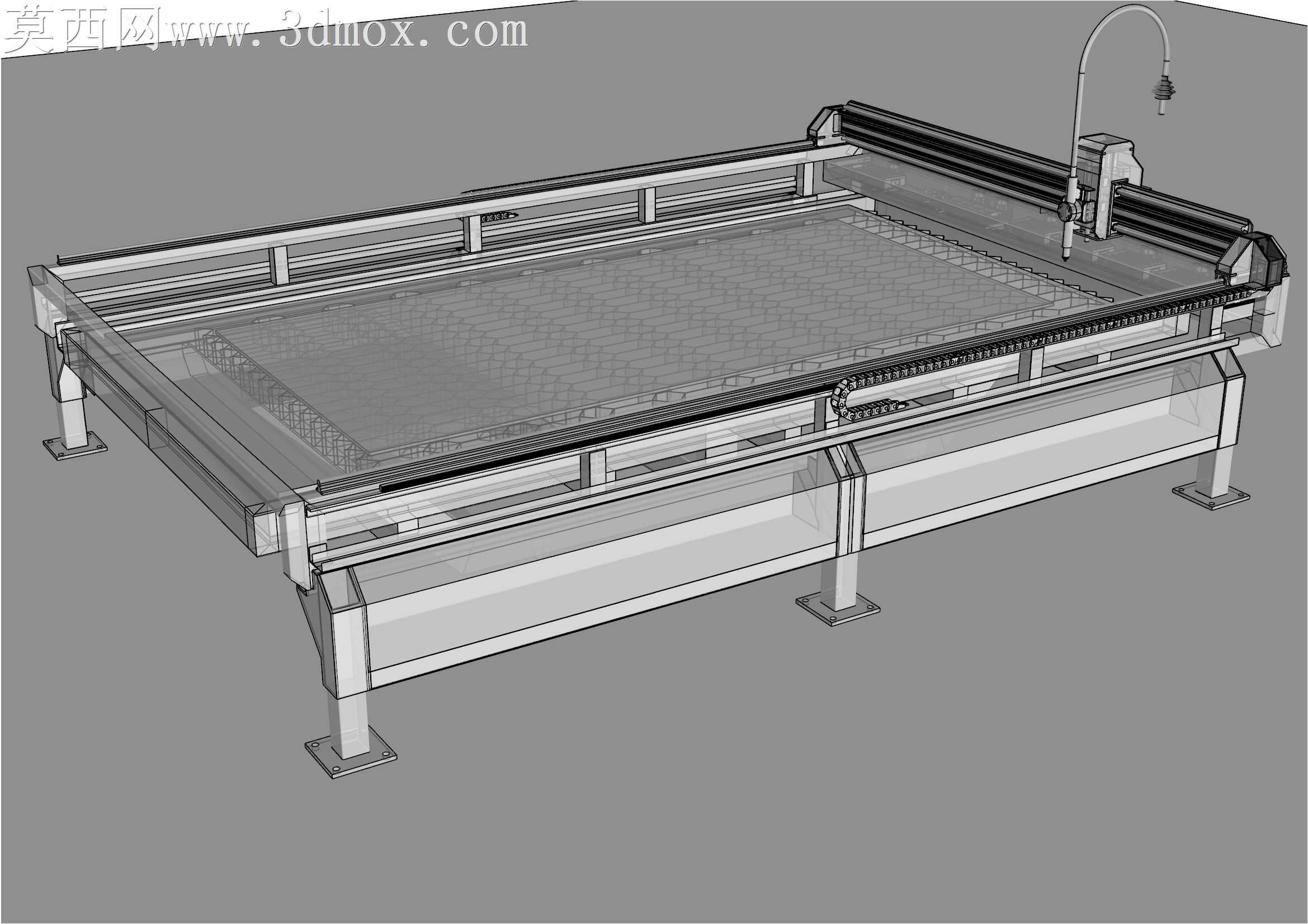

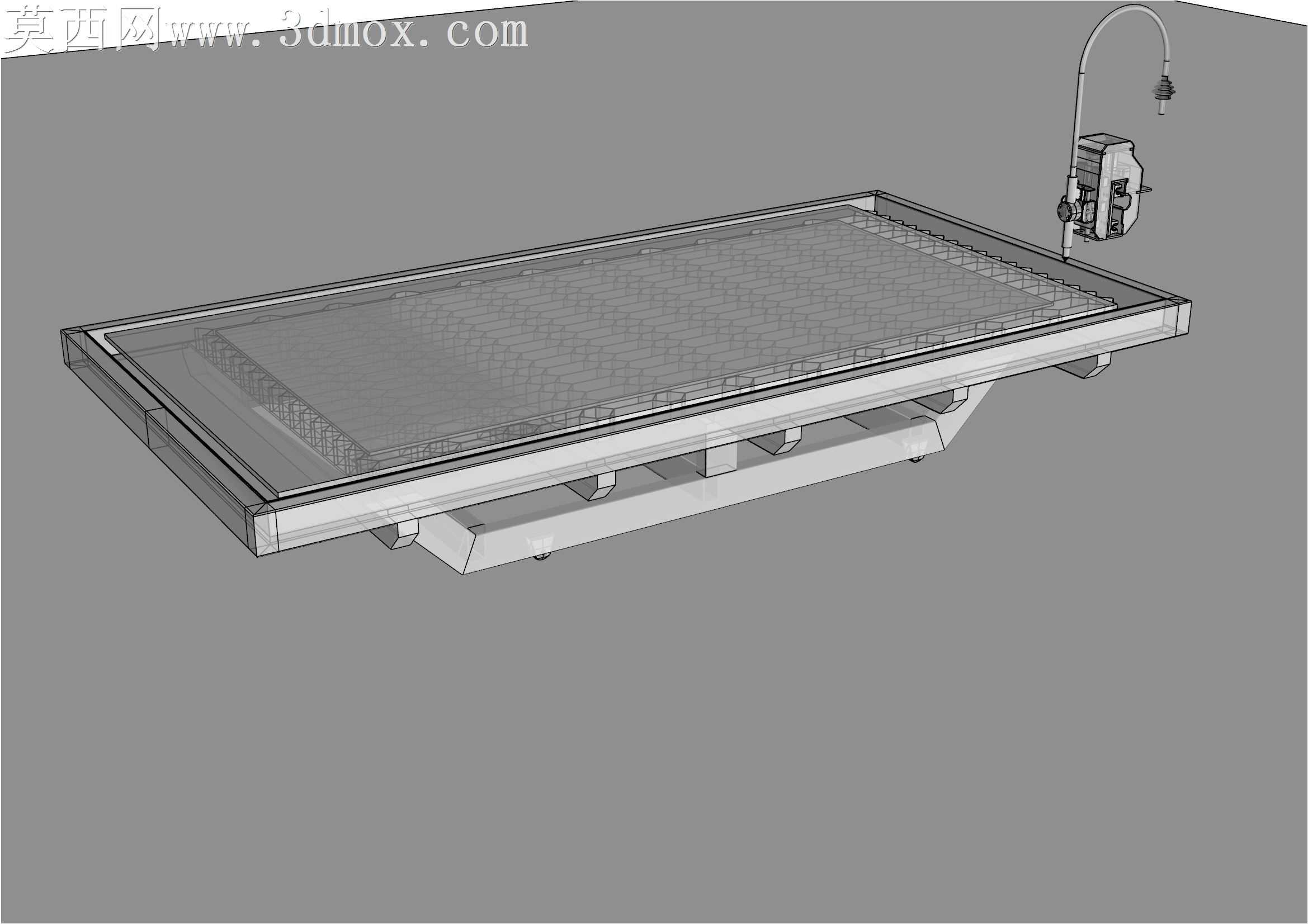

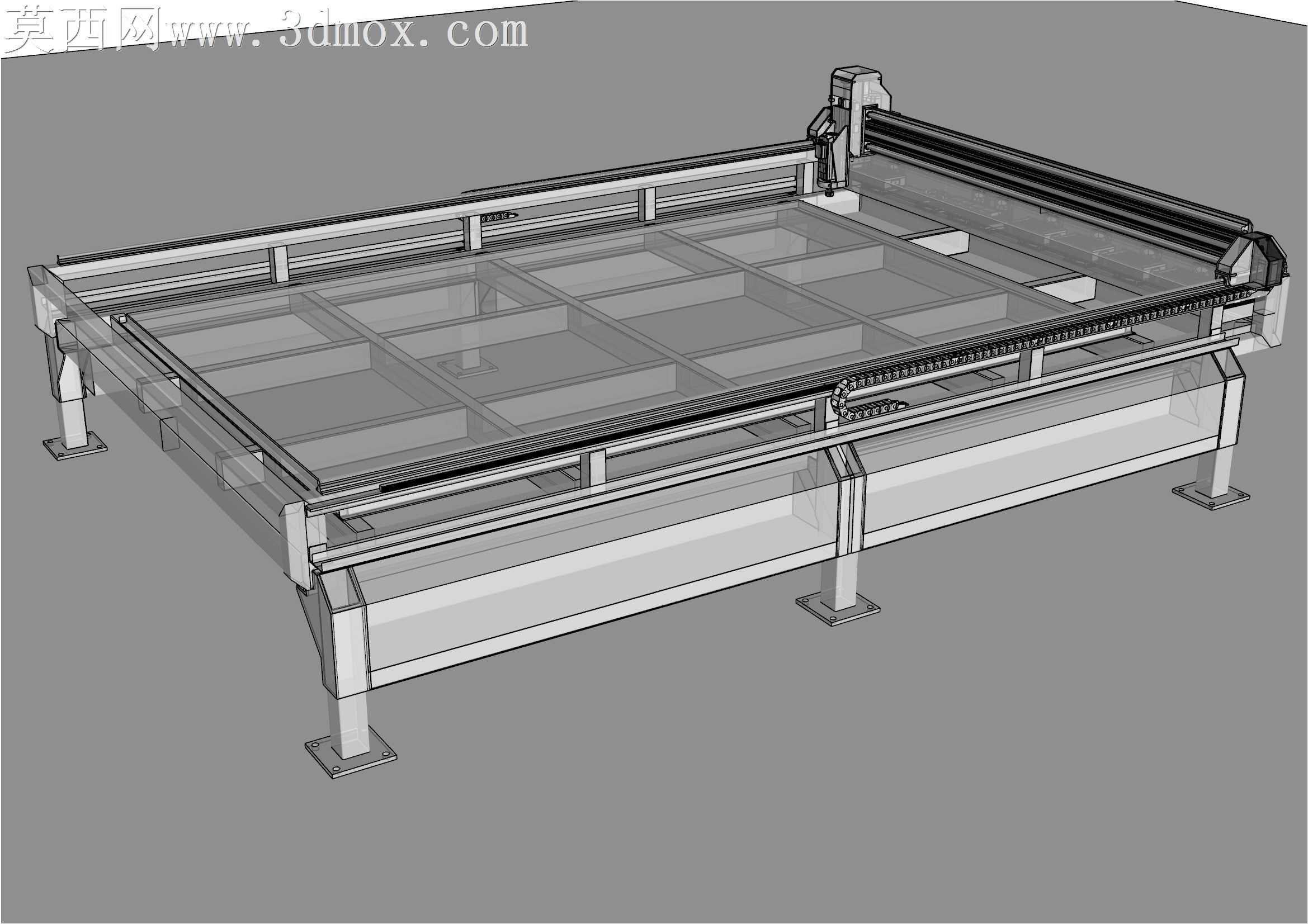

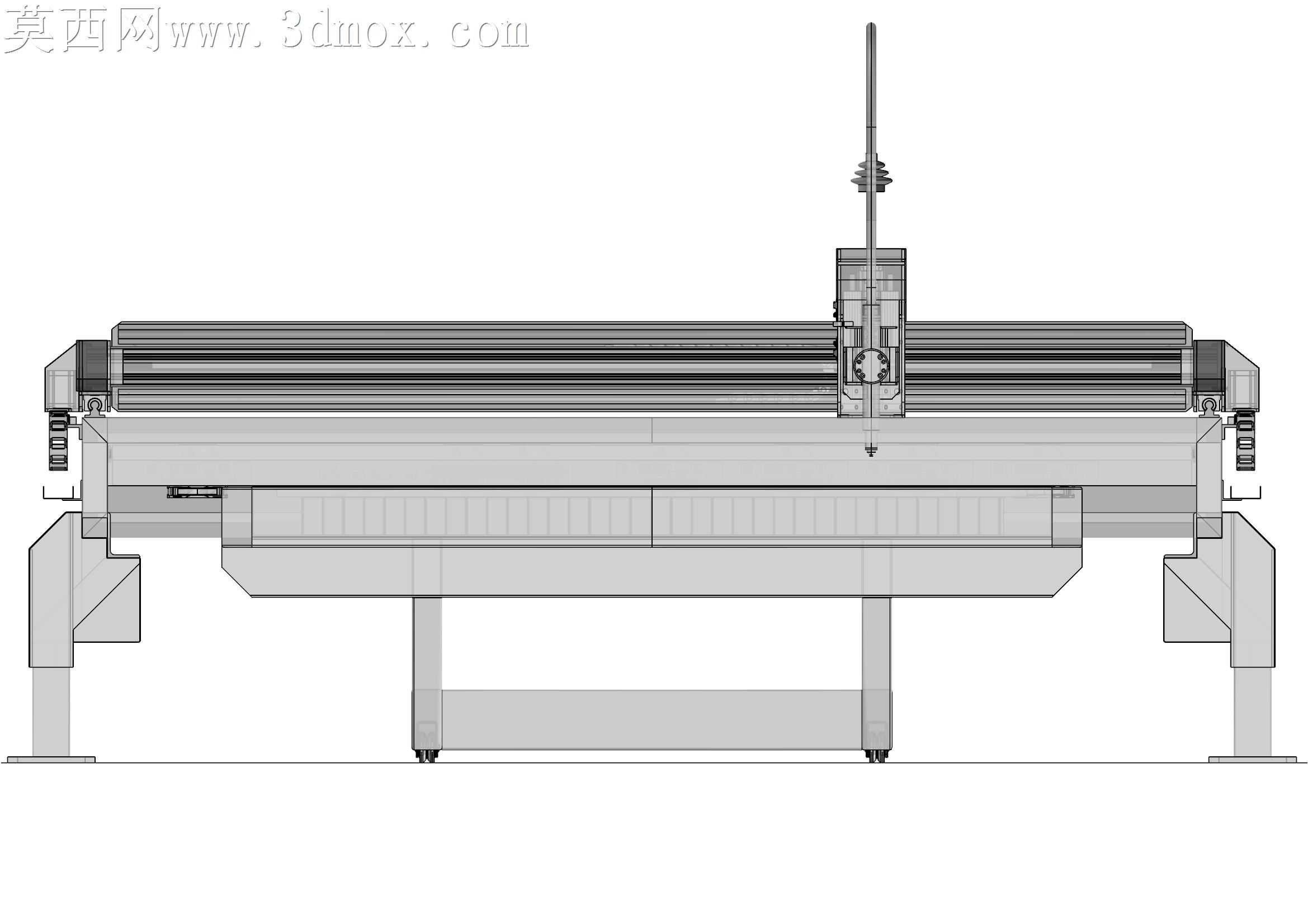

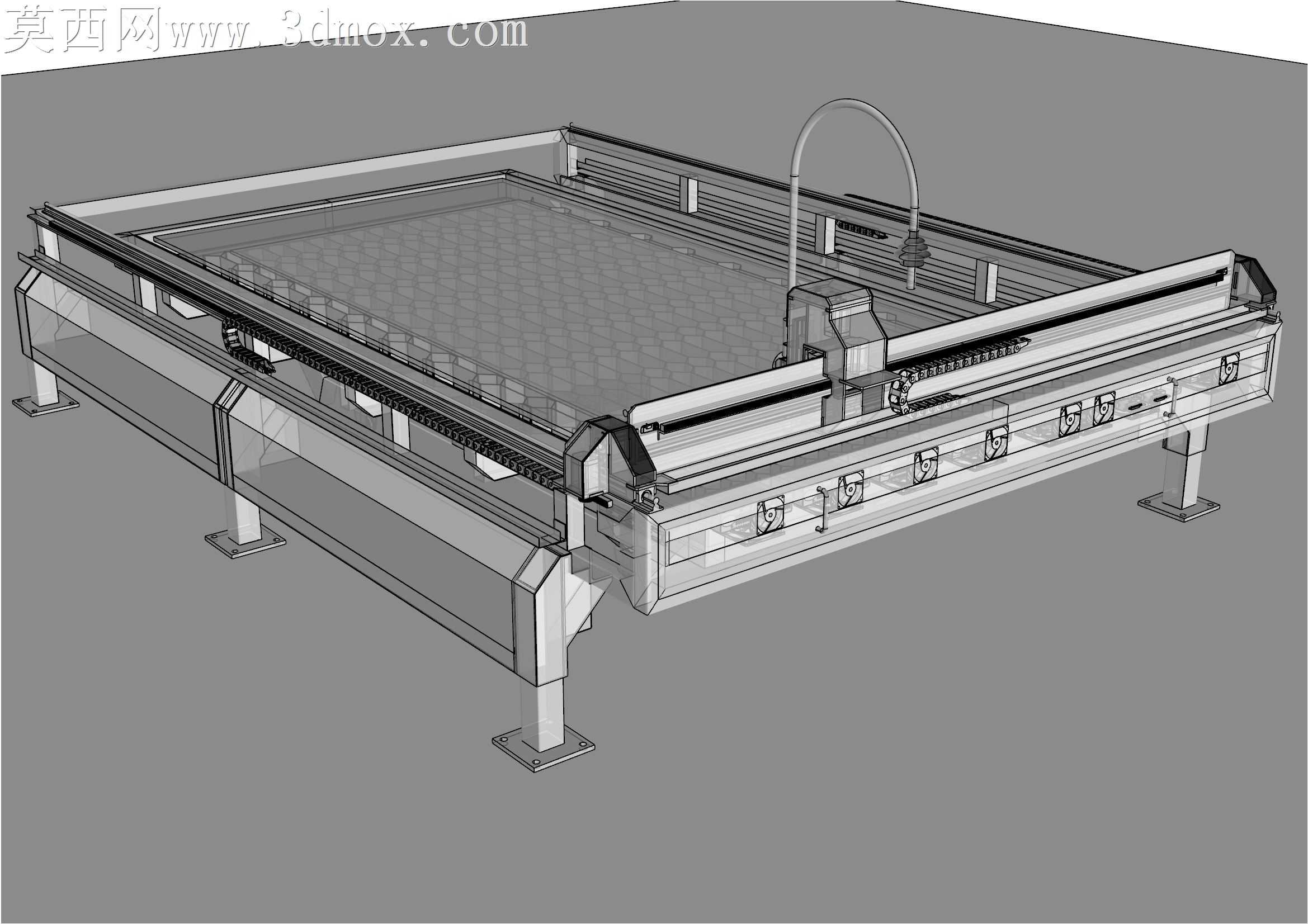

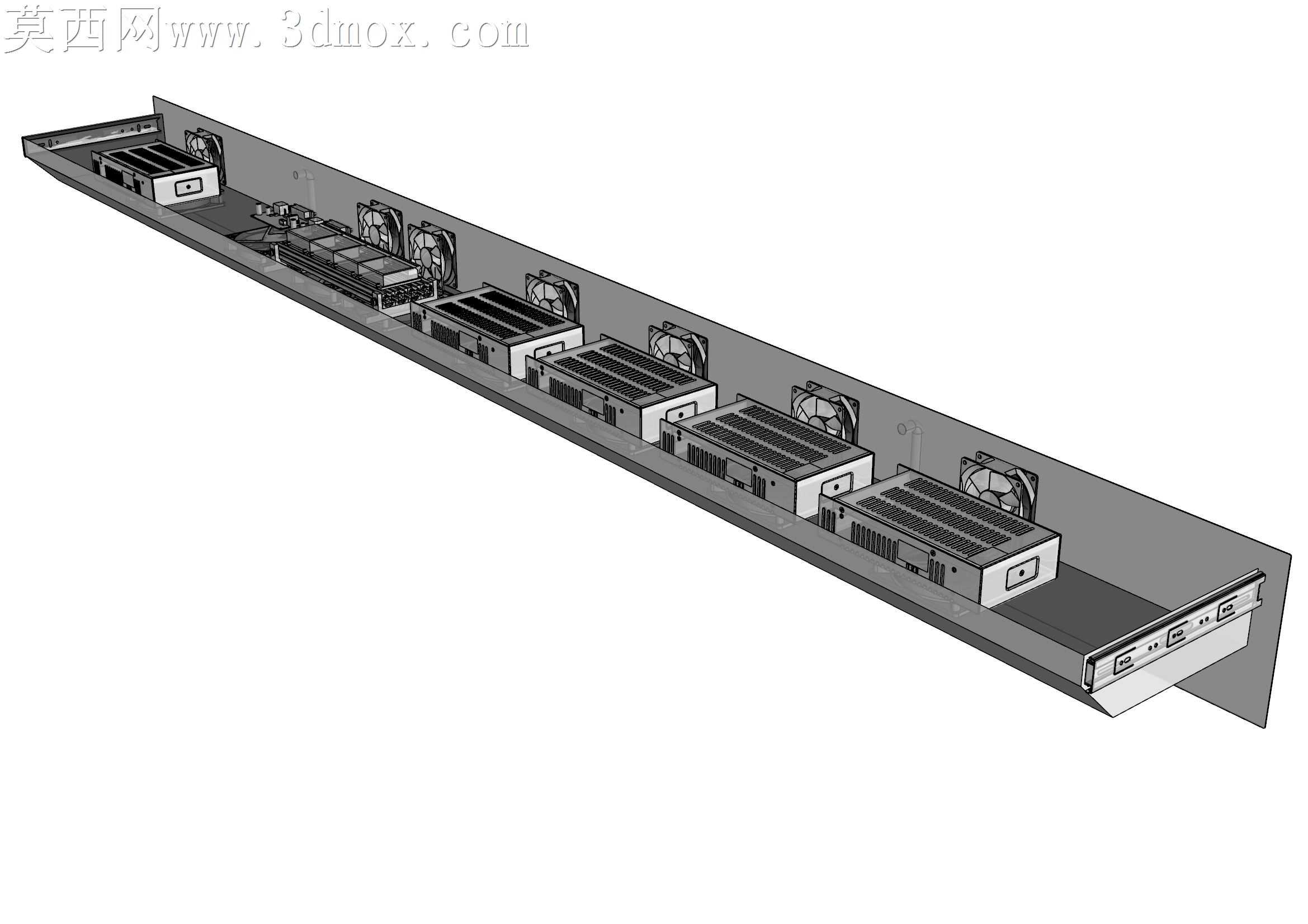

本作品为中型多功能数控加工工作台的三维结构设计，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的整体布局与装配关系。模型搭建阶段优先采用实体建模方式构建床身、横梁、移动滑座、加工头安装座等核心承载部件，对导轨安装面、齿条定位槽、丝杠支撑座等关键装配位置做了精准的尺寸约束，确保各运动部件的装配间隙符合实际加工设备的设计要求。渲染阶段采用金属材质模拟床身方管焊接结构的哑光金属质感，对加工平台的栅格支撑结构做了半透明线框叠加渲染，清晰展示内部支撑筋的排布逻辑，导轨、齿条等传动部件采用亮面金属材质区分，加工头组件做了分色处理，直观区分等离子割炬、激光头、路由主轴的不同安装位结构。结构设计上，该工作台有效加工幅面适配3m×1.9m的作业面积，可兼容中密度纤维板、3mm×1.5m规格钢板等多种材质的加工需求，X、Y轴传动系统设计了两种可选配置方案，标配采用SBR型直线运动部件搭配齿轮齿条传动结构，可满足高速切割、路由加工的运动速度要求，高配版本可替换为MGN类型运动组件，进一步提升运动精度与运行平稳性，Z轴采用滚珠丝杠传动结构，保障加工头升降的进给精度与重复定位精度。设备的等离子加工工位设计为地轨安装形式，可实现加工头的横移与高度灵活调节，方便操作人员从设备上下取放待加工物料与成品工件，整体床身采用方管焊接框架结构，底部配置可调式支撑脚，可根据安装地面的平整度调节设备水平度，保障加工过程中设备的稳定性。设计过程中充分考虑了设备的多工艺兼容性，同一工作台结构可通过更换加工头组件，实现等离子切割、数控路由雕刻、激光加工甚至大尺寸3D打印的功能切换，无需对床身主体结构做大幅改动，有效降低了多工艺加工场景下的设备投入成本，各传动部件的安装位置预留了维护操作空间，方便后期对导轨、齿条、丝杠等易损耗部件进行润滑、更换等日常维护作业。
