带侧台多孔定位柔性焊接工作台

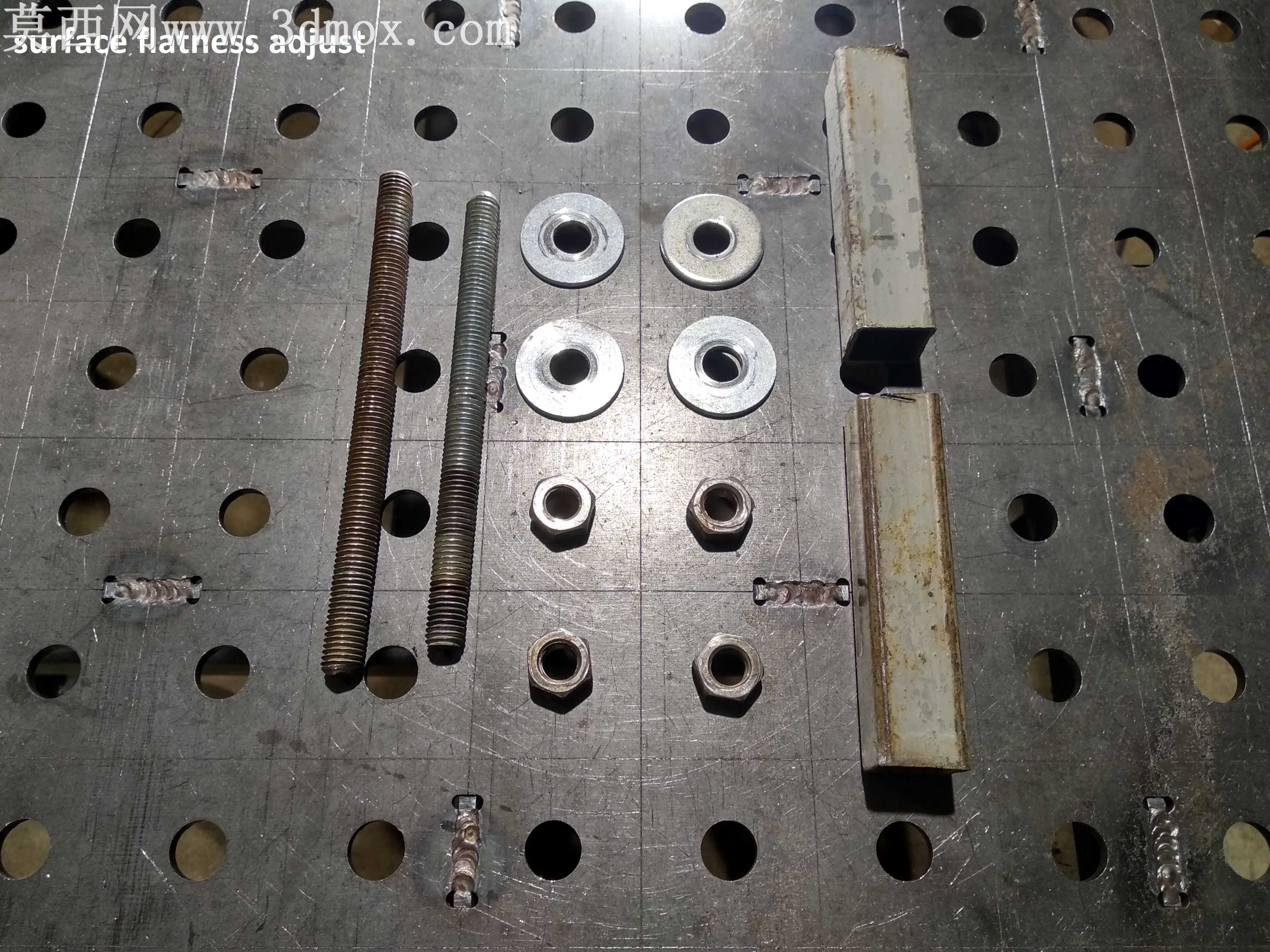

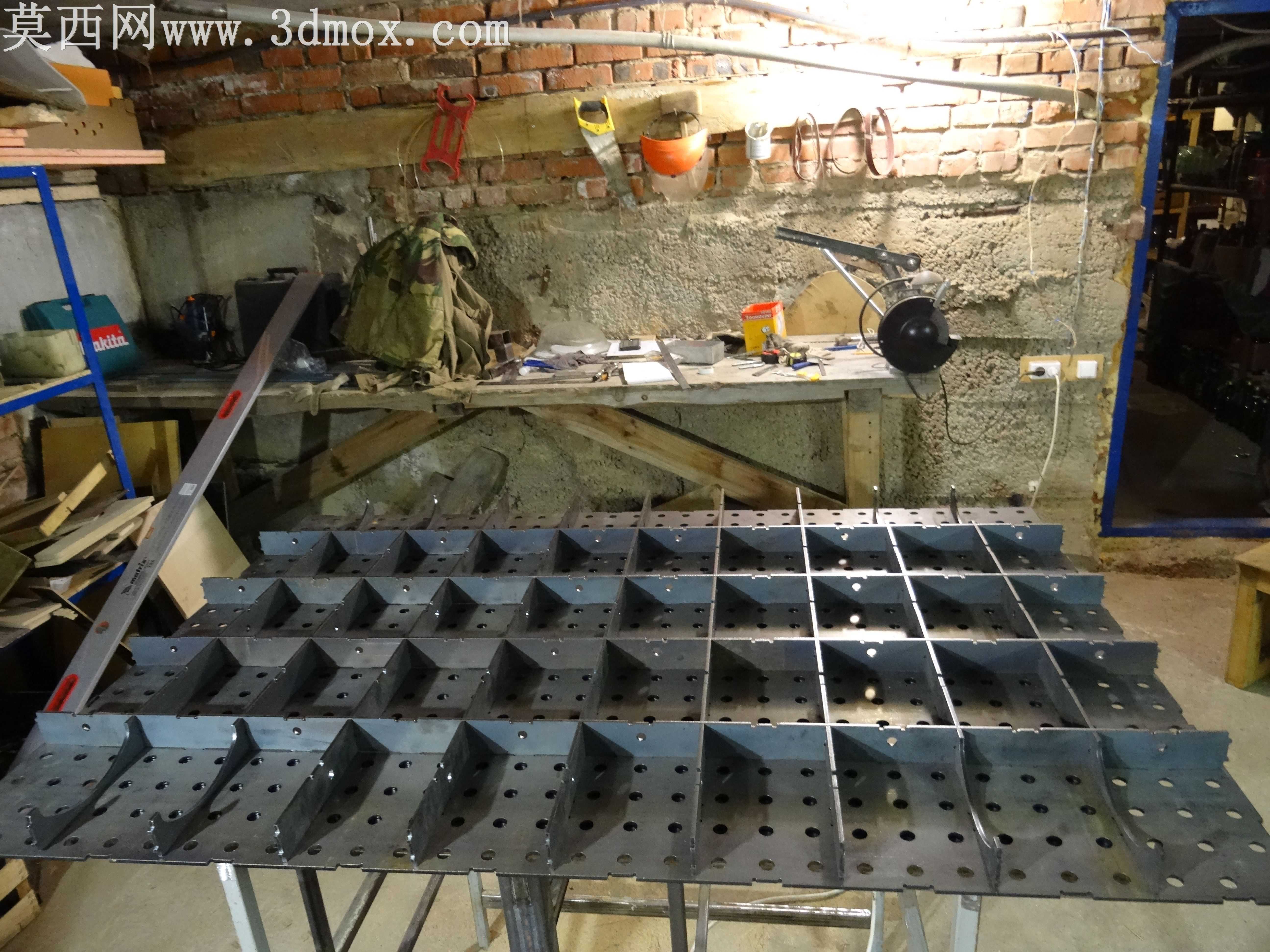

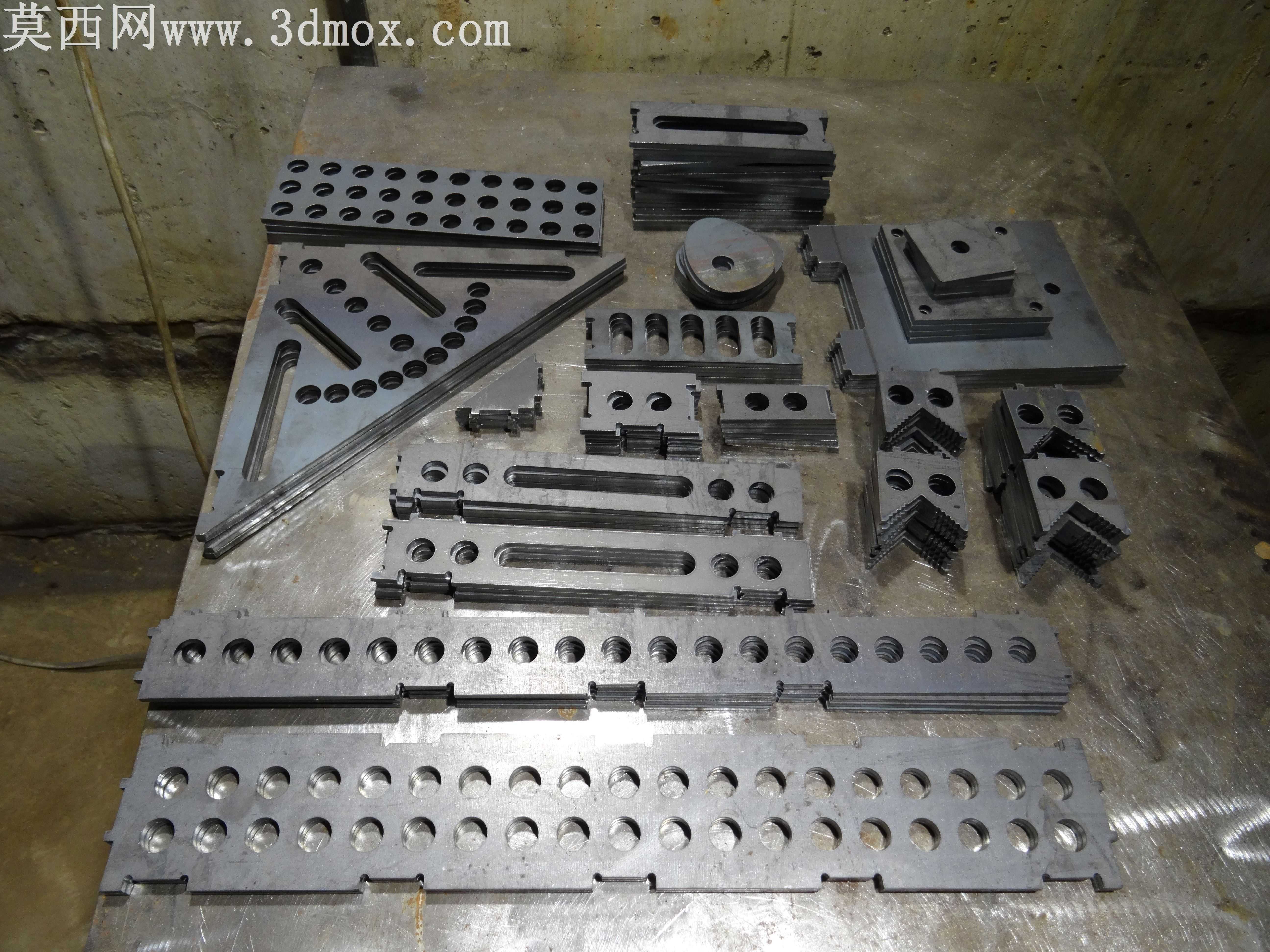

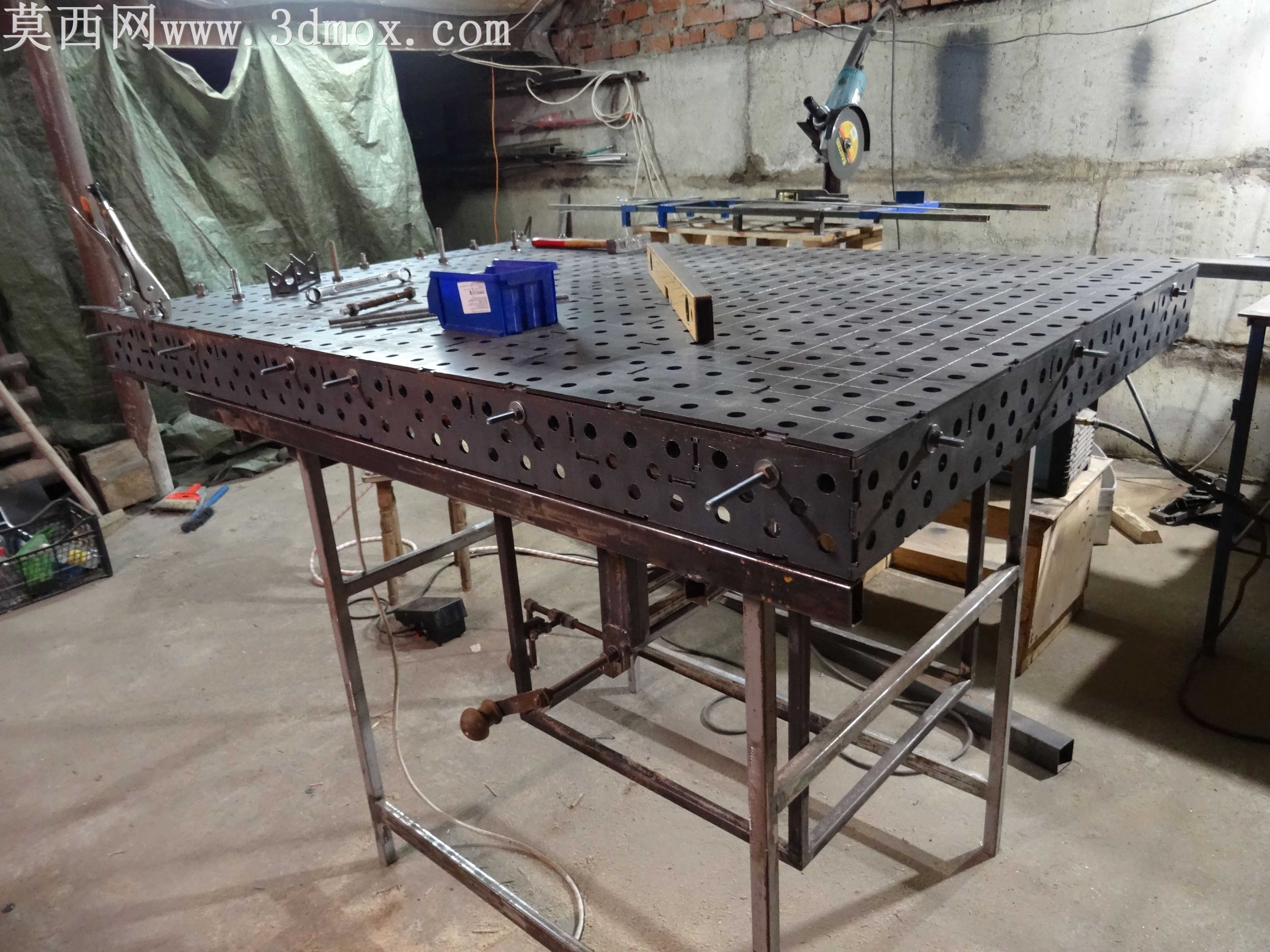

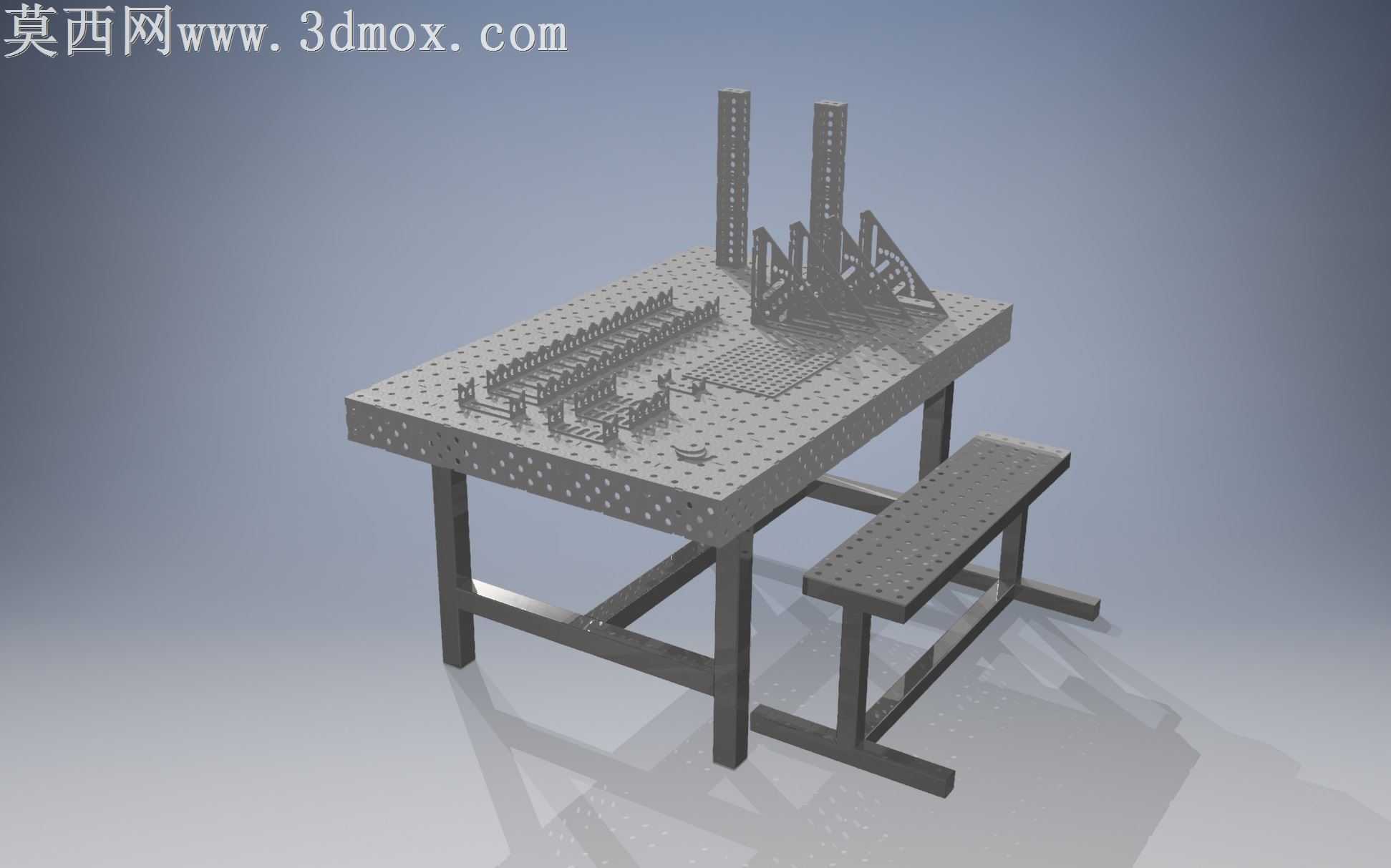

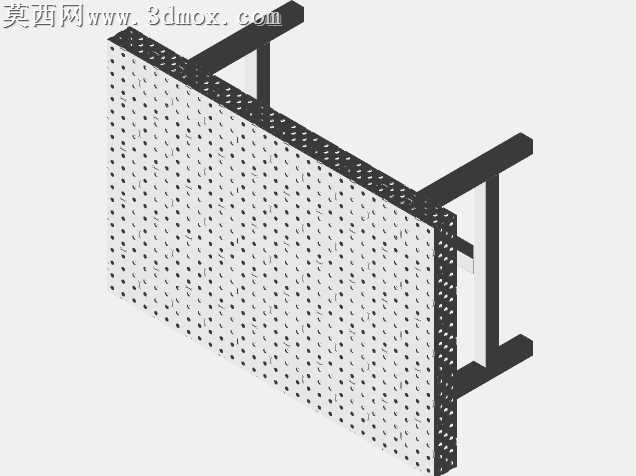

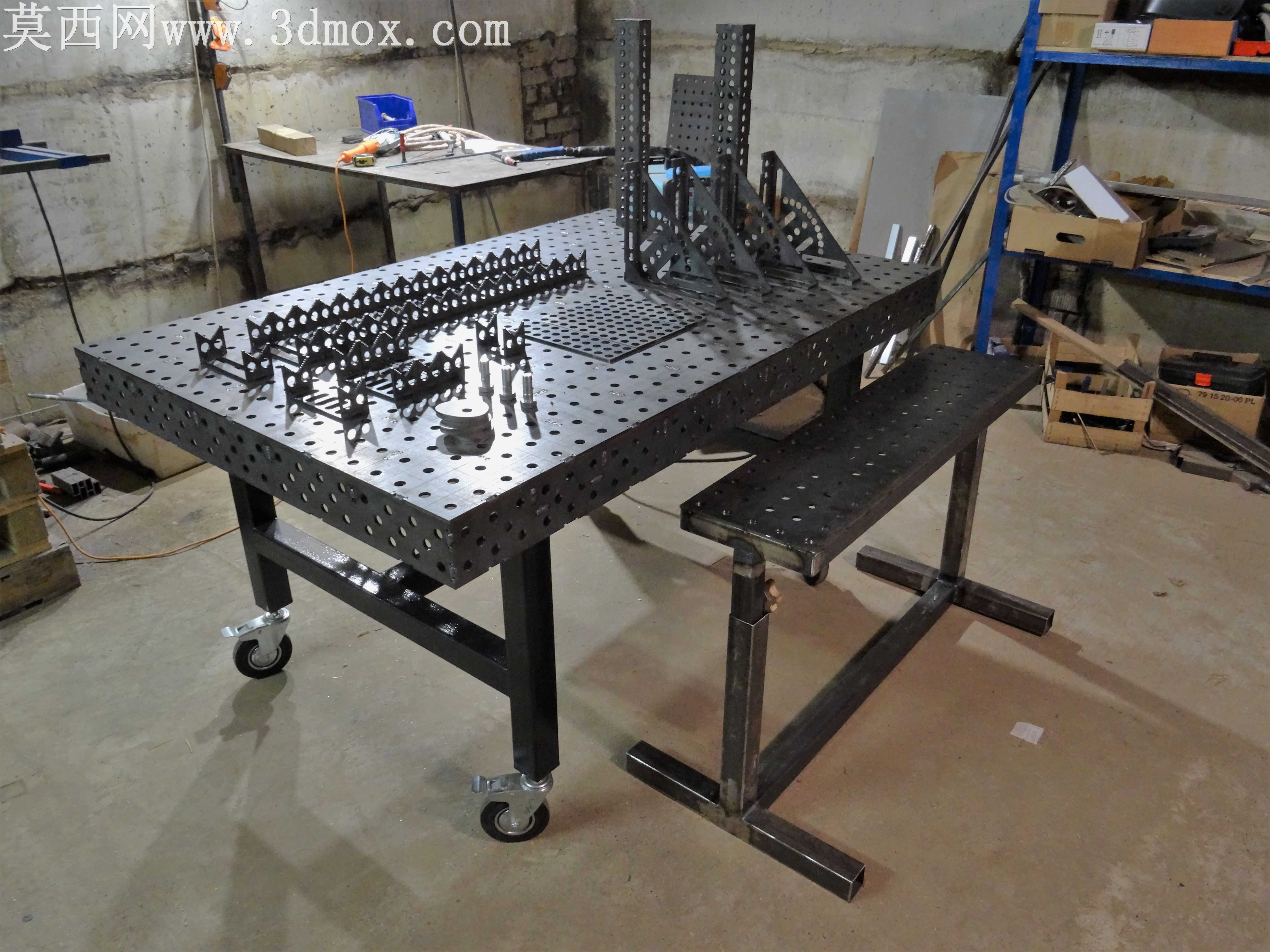

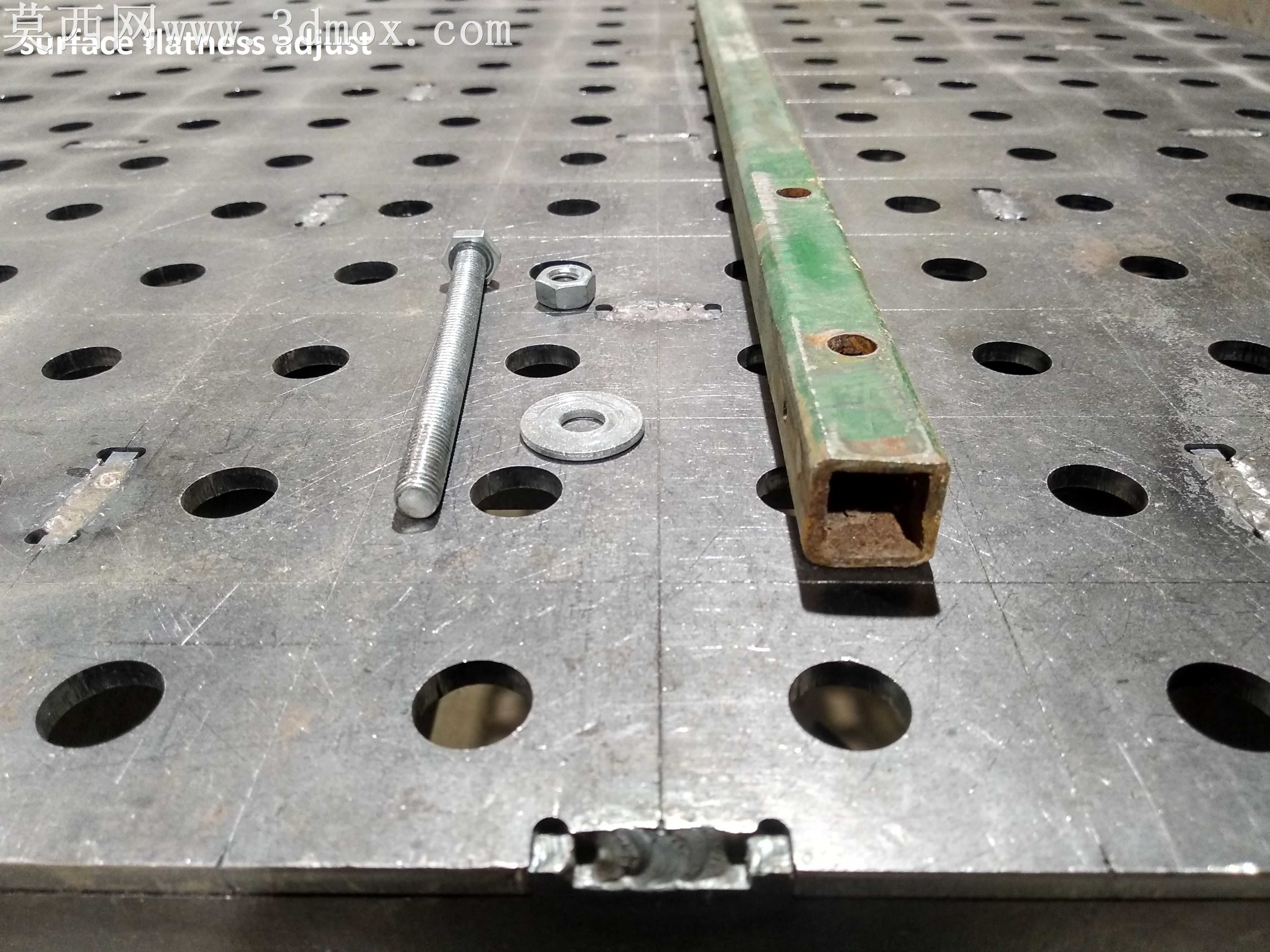

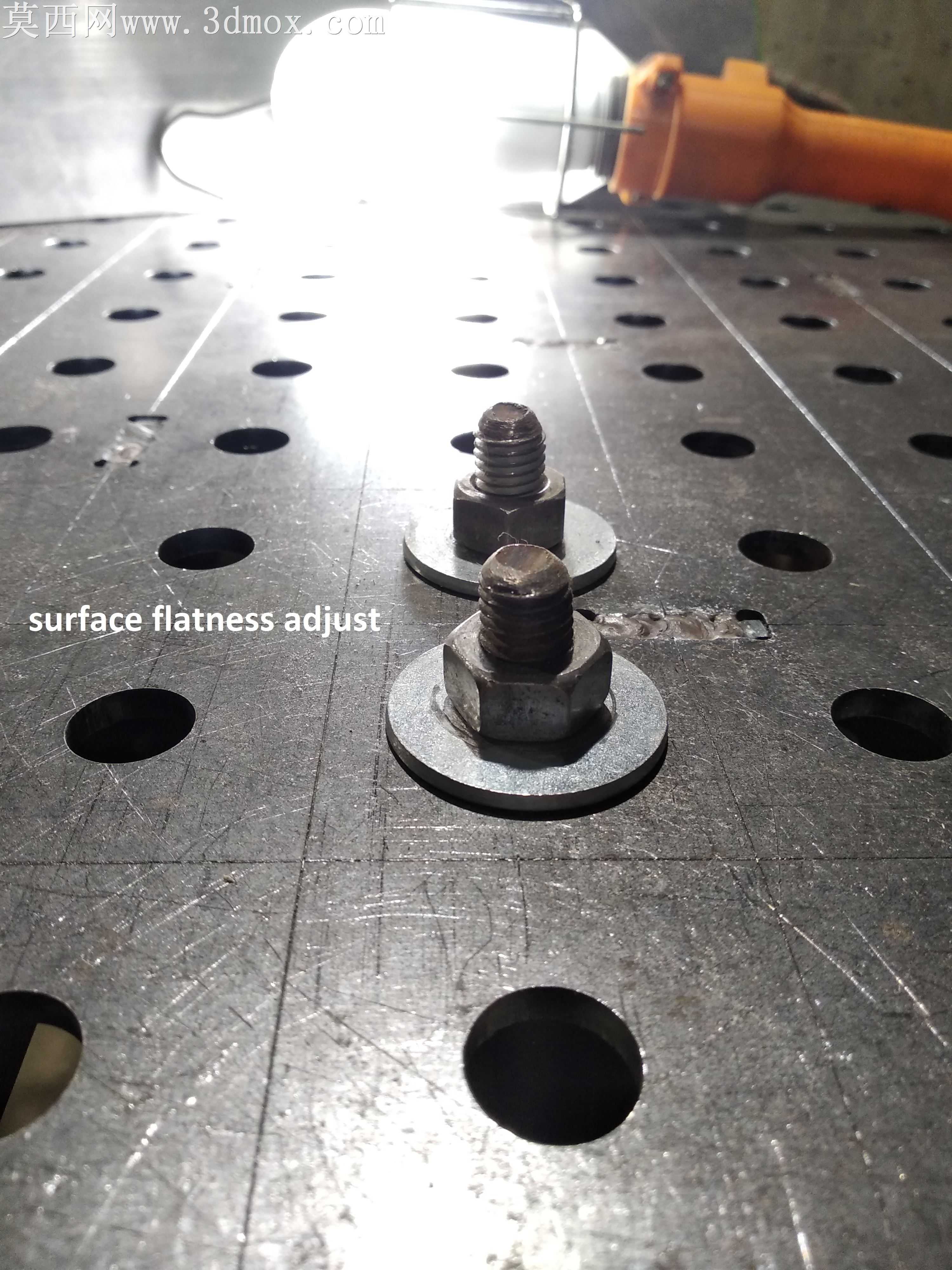

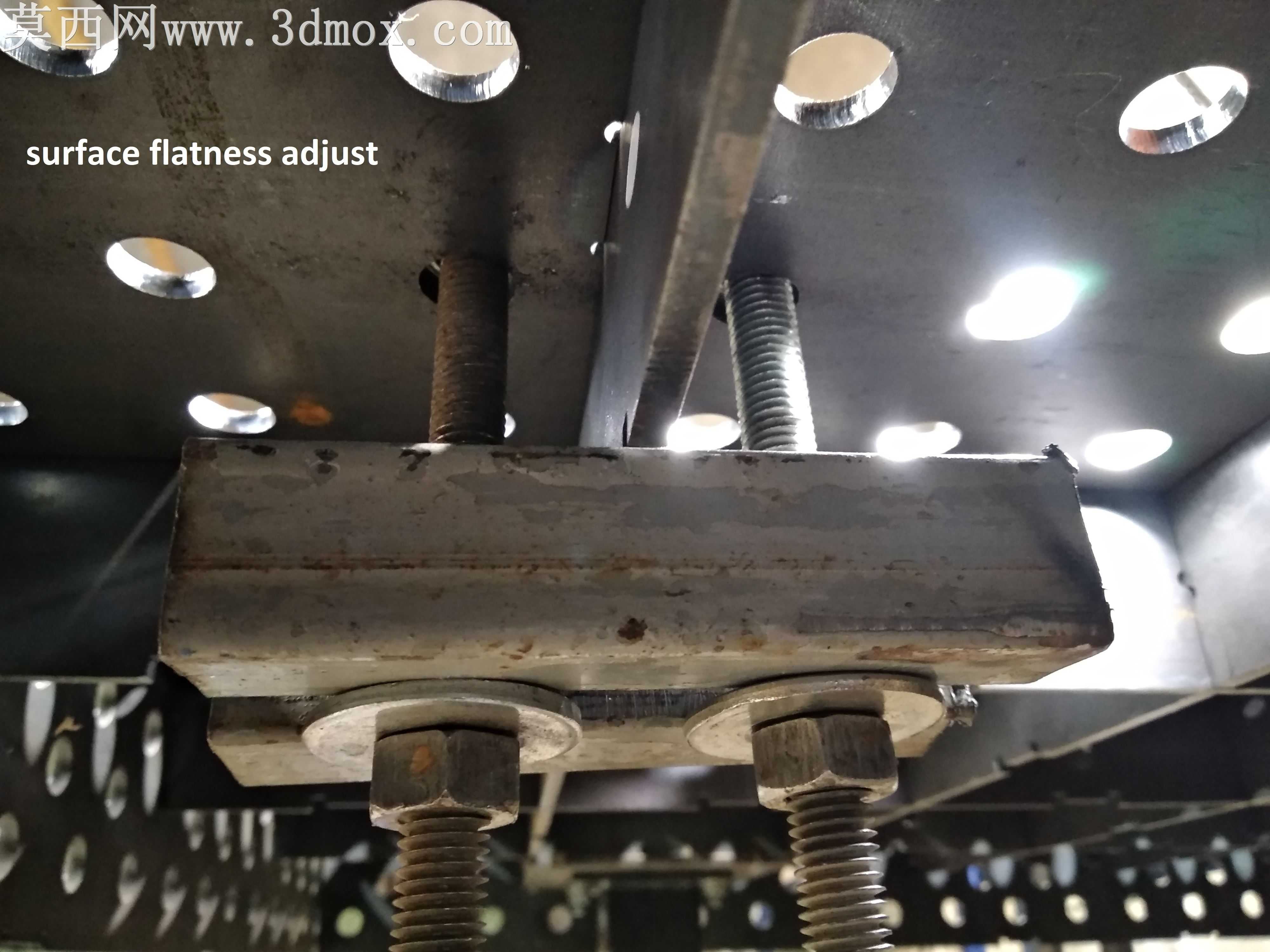

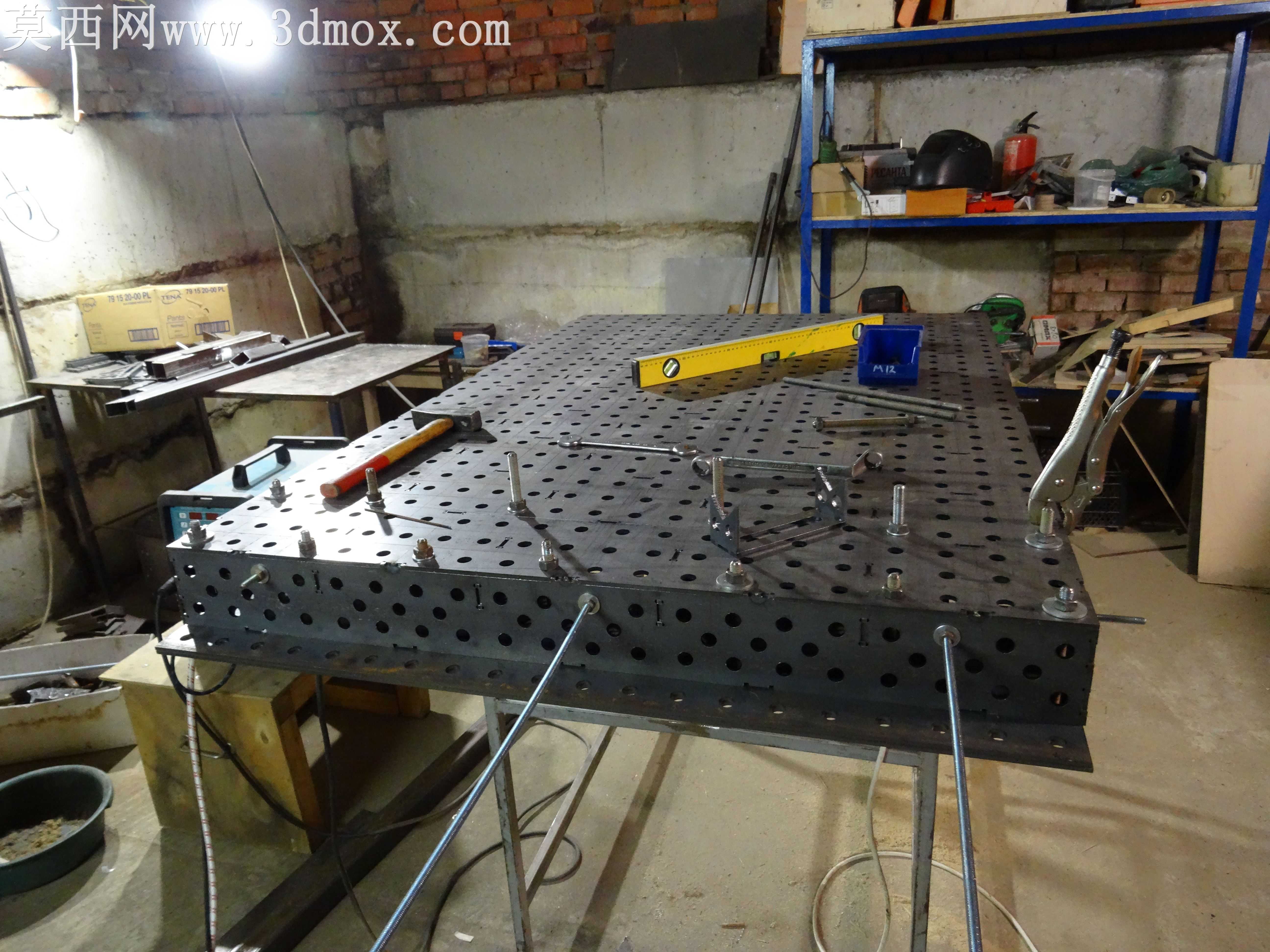

本作品为可移动柔性焊接工作台三维模型，整体采用模块化设计思路完成建模，核心工作台面尺寸为1500mm×1000mm，整体高度800mm，配套独立侧置辅助工作台，满足焊接作业时的工件临时摆放、工具收纳等拓展需求。建模过程中严格遵循实际加工参数还原结构细节：台面采用5mm厚软钢材质，表面按照50mm节距均匀排布直径16mm的定位孔，总计包含约650个工作台面孔位与150个配套脚轮支架孔位，孔位排布经过阵列校验，确保定位精度符合柔性工装的通用使用标准，可适配各类标准焊接夹具快速装夹。模型完整还原了支撑框架的方管焊接结构，框架连接处的加强筋、安装螺纹孔均按照实际装配逻辑设计，底部配置4个直径125mm、轮高150mm的万向脚轮，其中两个带刹车结构，脚轮与框架的连接支架、固定螺栓细节均完整呈现，整体承重设计可达120-130kg，满足中小型工件焊接作业的承重需求。侧置辅助工作台采用与主台面一致的孔位排布逻辑，通过可调节高度的支撑立柱与主框架连接，支撑脚采用加宽方管落地结构，保证侧台放置重物时的稳定性。材质渲染阶段，台面与框架部分做了磨砂钢材质感处理，还原焊接工装使用过程中的金属磨砂质感，脚轮部分分别还原了橡胶轮面的哑光质感与金属支架的镀锌亮面质感，整体渲染效果贴近真实车间内的焊接工作台实物状态。建模过程中对所有装配关系做了干涉检查，确保8mm规格的装配螺纹杆件与对应孔位完全匹配，各活动部件无结构冲突，模型可直接用于工装方案展示、生产加工参考等场景，孔位的标准化设计也支持用户根据自身需求拓展加装各类定位夹具、挡块等焊接辅助配件，适配不同尺寸、不同形状工件的焊接装夹需求。
